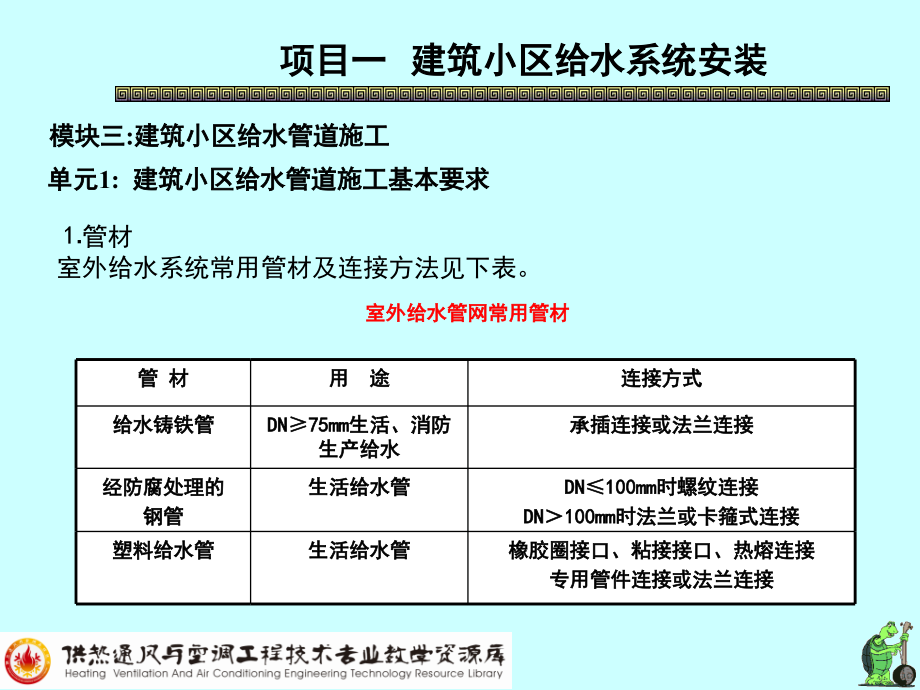

建筑小区给水管道施工基本要求,项目一 建筑小区给水系统安装,模块三,:,建筑小区给水管道施工,单元,1:,建筑小区给水管道施工基本要求,管材,室外给水系统常用管材及连接方法见下表。,室外给水管网常用管材,管 材,用 途,连接方式,给水铸铁管,DN75mm,生活、消防 生产给水,承插连接或法兰连接,经防腐处理的,钢管,生活给水管,DN100mm,时螺纹连接,DN,100mm,时法兰或卡箍式连接,塑料给水管,生活给水管,橡胶圈接口、粘接接口、热熔连接,专用管件连接或法兰连接,项目一 建筑小区给水系统安装,项目一 建筑小区给水系统安装,项目一 建筑小区给水系统安装,基础要求,当土壤承载力较高或地下水位较低时，可采用,原土基础,。,当岩石或半岩石地基处，需在管沟内铺垫厚度为,100mm,以上的中砂或粗砂，再在上面铺设管道，就是,砂土基础,。,当地基为松软土层，应有标号,不小于,100,号的,混凝土基础,。,当给水管道从流砂或沼泽地带通过时，管道的混凝土基础下还应设,桩排架,。,项目一 建筑小区给水系统安装,埋设间距,室外给水管道与其他管道和构筑物的最小埋设间距应符合规定。给水管与排水交叉时，,给水管应在排水管上方,。如因条件限制，给水管必须安装在排水管下方时，在交叉时宜对下方的给水管道加设套管或管廊。,（,1,）,套管、管廊的内径应比被套管道外径,大,300mm.,(2),套管或管廊的长度不宜小于上方排水管道的,基础宽度,+,两个交叉管道高差的,3,倍，且不小于基础宽度,+1m,。,（,3,）,套管的材料,：钢管、铸铁管、钢筋混凝土管；,管廊,为砖砌或其他材料砌筑的混合结构。,（,4,）,套管或管廊两端与管道之间的孔隙,应封堵严密。,项目一 建筑小区给水系统安装,项目一 建筑小区给水系统安装,各种管线最小水平净距表（,m,）,顺序,名称,1,2,3,4,5,6,7,8,9,10,11,建筑物,给水管,排水管,热力管,电力电缆,电讯电缆,电讯管道,乔木（中心）,灌木,地上柱杆（中心）,道路侧石边缘,1,建筑物,3,3.0,3,0.6,0.6,1.5,3.0,1.5,3,2,给水管,3,1.5,1.5,0.5,1.0,1.0,1.5,1,1.5,3,排水管,3.0,1.5,1.5,1.5,1.5,1,1,1.5,1.5,1.5,4,热力管,3,1.5,1.5,2,1,1,2,1,1,1.5,5,电力电缆,0.6,0.5,0.5,2,0.5,0.2,2,0.5,1.0,6,电讯电缆,0.6,1.0,1,1,0.5,0.2,2,0.5,1.0,7,电讯管道,1.5,1.0,1,1,0.2,0.2,1.5,1,1.0,8,乔木（中心）,3.0,1.5,1.5,2,2,2,1.5,2,1,9,灌木,1.5,1,0.5,10,地上柱杆,（中心）,3,1,1.5,1,0.5,0.5,1,2,0.5,11,道路侧石边缘,1.5,1.5,1.5,1.0,1.0,1.0,1,0.5,0.5,表中所列数字，除指明者外，均系管线与管线之间净距，所谓净距，系指管线与管线外壁之举例而言。,排水管埋深浅于建筑物基础时，其净距不小于,2.5m,。表中数值适用于给水管径,200mm,。表中数值适用于给水管,200mm,。尽可能大于,3.0m,。与现状大树距离为,2.0m,。不许间距。先埋管后立杆时，可减至,1.0m,。距到路边沟的边缘或路基边坡底均应小于,1.0m,。,埋设深度,室外给水管道的埋设深度应考虑冰冻深度、地面荷载、管材强度、管道交叉、阀门高度等因素。,什么叫埋设深度？,项目一 建筑小区给水系统安装,附属构筑物,阀门井、室外消火栓井、管道支墩等，这些构筑物的形状、构造尺寸可参考有关标准图集。,项目一 建筑小区给水系统安装,项目一 建筑小区给水系统安装,小结：,建筑小区给水管道安装要求,1.,管材要求：,给水铸铁管、经防腐处理的钢管、塑料给水管,2.,基础的要求：,原土基础、砂土基础、混凝土基础,3.,埋设间距：,按相关规定执行，给水与排水管道交叉，给水管应在排水管道的上方。,如果条件限制必须在下方时，应增加套管或管廊：套管内径应比被套管道的外径大,300mm,套管长度,=,基础宽度,+,两交叉管高差的,3,倍，并不小于基础宽度,+1.0m,；管廊应采用钢管、钢筋混凝土管等,4.,埋深：,考虑冰冻深度、管材强度、管道交叉、阀门高度等因素。,5.,附属构筑物：,阀门井、室外消火栓井、管道支墩等的形状和构造参考有关标准图集。,
