化粪池基础开挖专项施工方案.doc

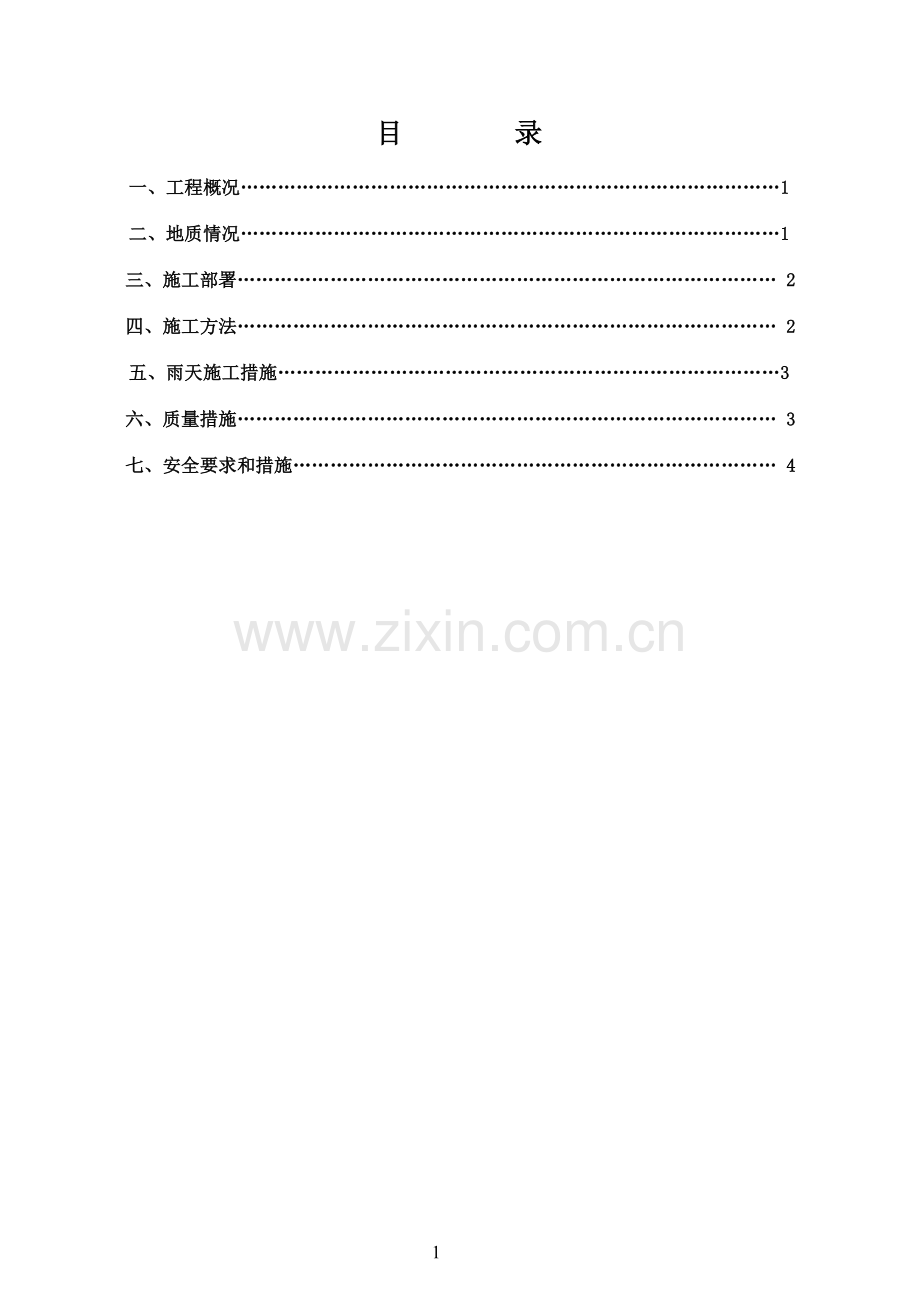

目 录一、工程概况1二、地质情况1三、施工部署 2四、施工方法 2五、雨天施工措施3六、质量措施 3七、安全要求和措施 45一、工程概况荆州市宏骏置业有限公司建设项目的化粪池规格为钢筋混凝土G13-100SQF、G11-50SQF化粪池，化粪池做法均按03S702图集执行。化粪池均布置在商业楼西侧，本方案包括商业一、二楼西南侧化粪池，即：商业二楼西南侧G13-100SQF、G11-50SQF化粪池各1座，商业一楼西南侧G11-50SQF化粪池1座，共3座。并有地下水，可过汽车有覆盖土化粪池。现场自然地面标高为34.45m，设计化粪池顶标高为33.95m，平广场砖标高，池底部分完成面距离设计面为4.62m。二、地质情况根据荆州市宏骏置业有限公司提供的石首市书香门第岩土工程勘察报告地基土分6个工程地质层组，其中基坑开挖影响范围内各土层具体特征描述如下： 第1层 素填土：人工填土（Qml），颜色为灰、灰褐色，主要以松散状的粉土粉细砂组成，松散状，湿。全场地分布；最薄处为1.10米；最厚处为3.20米；平均厚度为2.32米；层面最高处标高为34.40米，层面最低处标高为34.00米；平均标高为34.15米。第2层 淤泥质粉质粘土层：第四系全新统冲洪积物（Q4al+pl），颜色为灰、灰黑色，略具臭味，钻进中缩径明显，手拍有水析出，切面稍光滑，干强度中等，韧性中等，流塑状，饱水。全场地分布；最薄处为1.20米，最厚处为8.70米；平均厚度为4.58米；层面最高处标高为33.02米；层面最低处标高为30.85米；平均标高为31.84米。第3层 粉质粘土层：第四系全新统冲洪积物（Q4al+pl），颜色为灰、灰褐色，夹有少量的螺壳及腐物质，切面稍光滑，可塑状，饱和。全场地分布；最薄处为0.40米；最厚处为5.40米；平均厚度为1.68米；层面最高处标高为30.20米；层面最低处标高为22.46米，平均标高为27.26米。第4层 粉质粘土夹粘土层：第四系全新统冲洪积物（Q3al+pl），颜色为黄褐色、褐色为黄褐色、褐黄色、浅黄色，含有铁锰结核及高岭土条纹侵染体，切面稍光滑，用力辦成块，硬塑状，饱和。全场地分布；局部未揭穿，最薄处为10.40米；最厚处为37.20米；平均厚度为27.46米；层面最高处标高为29.01米；层面最低处标高为20.62米；平均标高为25.58米。第5层粉质粘土层：第四系全新统冲洪积物（Q3al+pl），颜色为灰、灰绿色，局部夹有厚2050cm左右强度极高的钙质胶结层、切面稍光滑、可-硬塑状，饱水。全场分布，最薄处为6米；最厚处为10米；平均厚度为8.71米；层面最高处标高为-6.80米；层面最低处标高为-10.89米；平均标高为-8.32米。第6层细砂层：第四系全新统冲洪积物（Q3al+pl），颜色为灰、灰黑色。干燥时土粒少部分松散，大部分胶结，稍加压后分散；湿润时用手拍表面有显著翻浆现象，有轻微粘着感，中密，饱水。全场分布，未揭穿，揭露层面最高处标高为-15.89米；层面最低处标高为-18.38米；平均标高为-17.02米基础开挖土层含水率大于25%，为湿土，场地地下水对混凝土、钢筋及钢结构弱腐蚀性。三、施工部署3座化粪池均布置在广场砖范围内，化粪池基坑底相对标高-5.12m，在开挖前期，需要拆除原砖砌240厚围墙（H=2.8m），及搭设移动式彩钢板围挡（H=1.8m），为确保土方开挖一次成功，必须做好一切准备工作。并需要甲方、监理做好相应的配合工作。现场准备工字钢（Q235，工200a）、模板、水泵、塑料布、挖掘机（斗容0.8m3）、自卸汽车（8t）等，做好三通一平，开挖区域道路畅通，保证外运土方的汽车无阻。四、施工方法1、土方开挖前，在基坑开挖范围内，用石灰线在自然地面标出，再将开挖方向交底说明，期间需用一台挖掘机（斗容0.8m3）分层开挖。2、土方开挖工作面宽度为1m，土方以机械开挖为主，人工开挖为辅。在基坑开挖深度至2m时，开始进场工字钢（Q235，工200a）、模板、水泵。13#化粪池机械开挖至-4.92m、11#化粪池机械开挖-4.75m时,部分土方采用人工开挖，余土外运至石首垃圾填埋场。3、根据实际开挖的地质情况及施工的现场情况，开挖边坡采用工字钢（Q235，工200a）、模板（工字钢间距0.5m，采用挖掘机打入基坑底下4.5m，模板插入2m，模板临土面敷塑料布）来支护边坡。4、为防止地表水流入基坑内，在基坑面四周人工开挖250250mm的排水沟。5、土方开挖完成，为避免基坑积水和确保施工方便，基坑底四周边设排水沟（250250mm），在一侧增设一个集水井，集水井配置一台潜水泵，把水从集水井抽至地面水沟，再流入沉砂井排去市政管道。6、在土方开挖前，将标高引至商业二楼框架柱上作出明显标记。在土方开挖时，控制土方开挖全过程的标高，防止超挖，流砂或塌方现象出现。7、基坑开挖完成后，用人工修整好边坡，确保施工安全。8、化粪池基坑开挖平面图详见附图一、二。五、雨天施工措施1、确保基坑开挖的顺利进行，在施工过程中如遇到雨天，我部拟采取以下措施以保证施工的顺利进行。 2、为防止地表水流入基坑内，在基坑面四周砌筑250250排水沟。 3、土方开挖完成后，在基坑底四周砌筑250250的排水沟，沟底保证水流畅通，在一侧设置一个集水井，每个集水井配备一台潜水泵，将积水抽至基坑面的沉砂井，再由沉砂井排入市政管道。3、定期检修潜水泵，以保证机械的正常运行，并准备充足的水泵备用；准备足够的雨衣、雨鞋，确保雨天施工工人的正常作业。六、质量措施1、项目部要搞好安全及技术交底工作，测量好水准点的位置和控制好标高，同甲方、监理代表办理好验收手续。2、注意做好成品保护和及时抽水，同时浇垫层，不让水侵蚀基底。在操作者换班时，要交接边坡操作方法，以确保开挖质量。3、基坑挖好的，应对坑底进行抄平、修整；为防止坑底土被扰动，及时进行下一工序的施工以减少基坑暴露时间。七、安全要求和措施1、开工前要做好安全准备工作，备好各种需要的材料、工具等。本工程采用机械开挖，其配合工料种类多及运输工作面较密。项目部必须制订相应的安全措施，并组织工人进行交底及贯彻落实。2、挖土场出入口要设专人指挥车辆，运输车须按指定路线行驶和到指定地点卸土。3、由于该工程邻近道路、建筑物，进行机械开挖时，边坡严禁挖陡，并要及时进行坡面加固。4、在基坑面边安装安全栏杆，上挂色旗，夜间采取照明措施。5、基坑开挖要随时注意边坡稳定。6、机械开挖时，挖土机工作范围不得进行其它工作，吊臂下严禁站人，挖土要自上而下，逐层进行，严禁先挖坡脚，危险作业。7、定时对土体位移的观察，发现异常情况要迅速采取相应的加固措施，如加设支护工字钢等，施工现场要准备一定数量的工字钢、砂包等材料以备抢险使用。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
