长螺旋钻孔灌注桩专项施工方案.doc

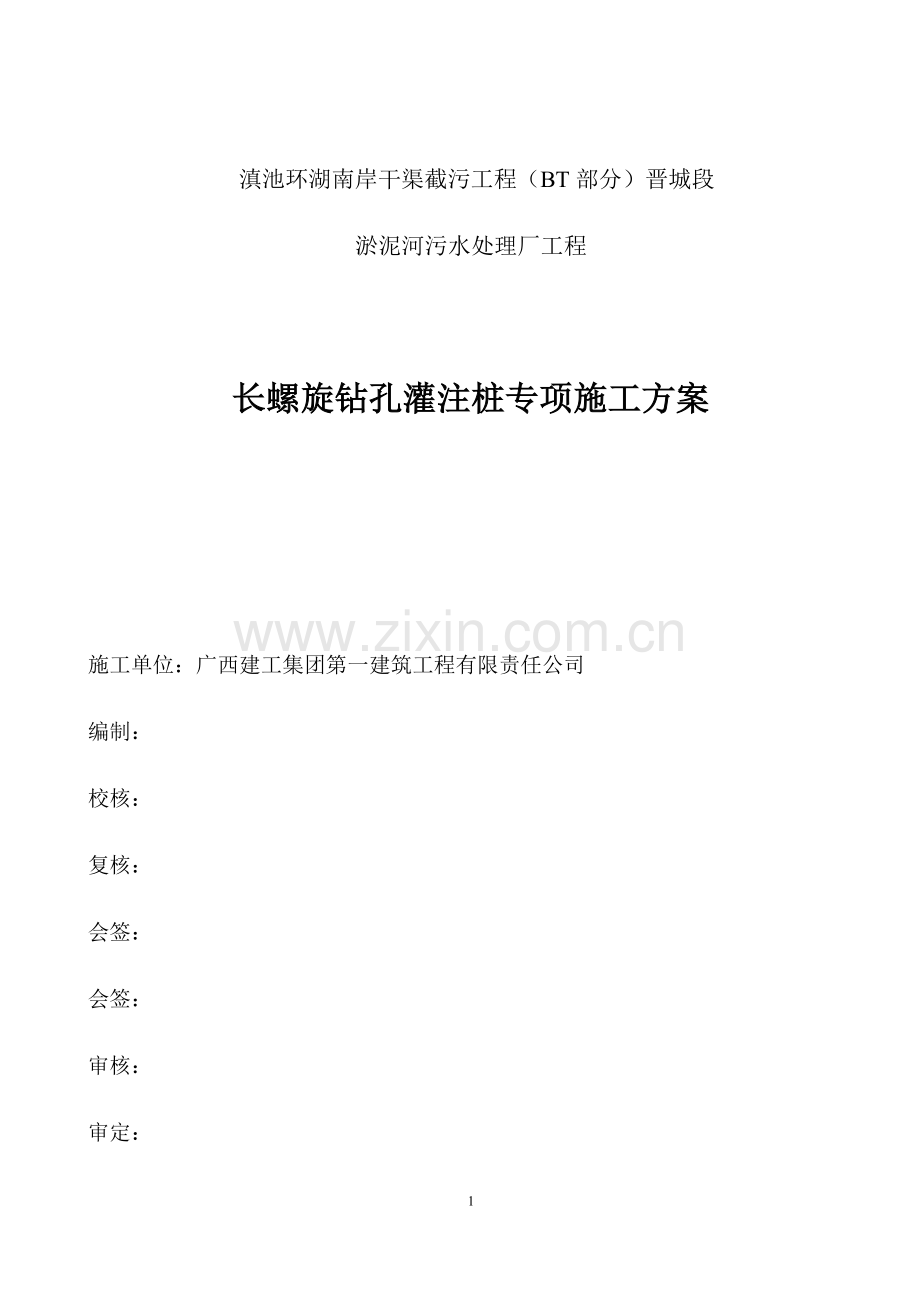

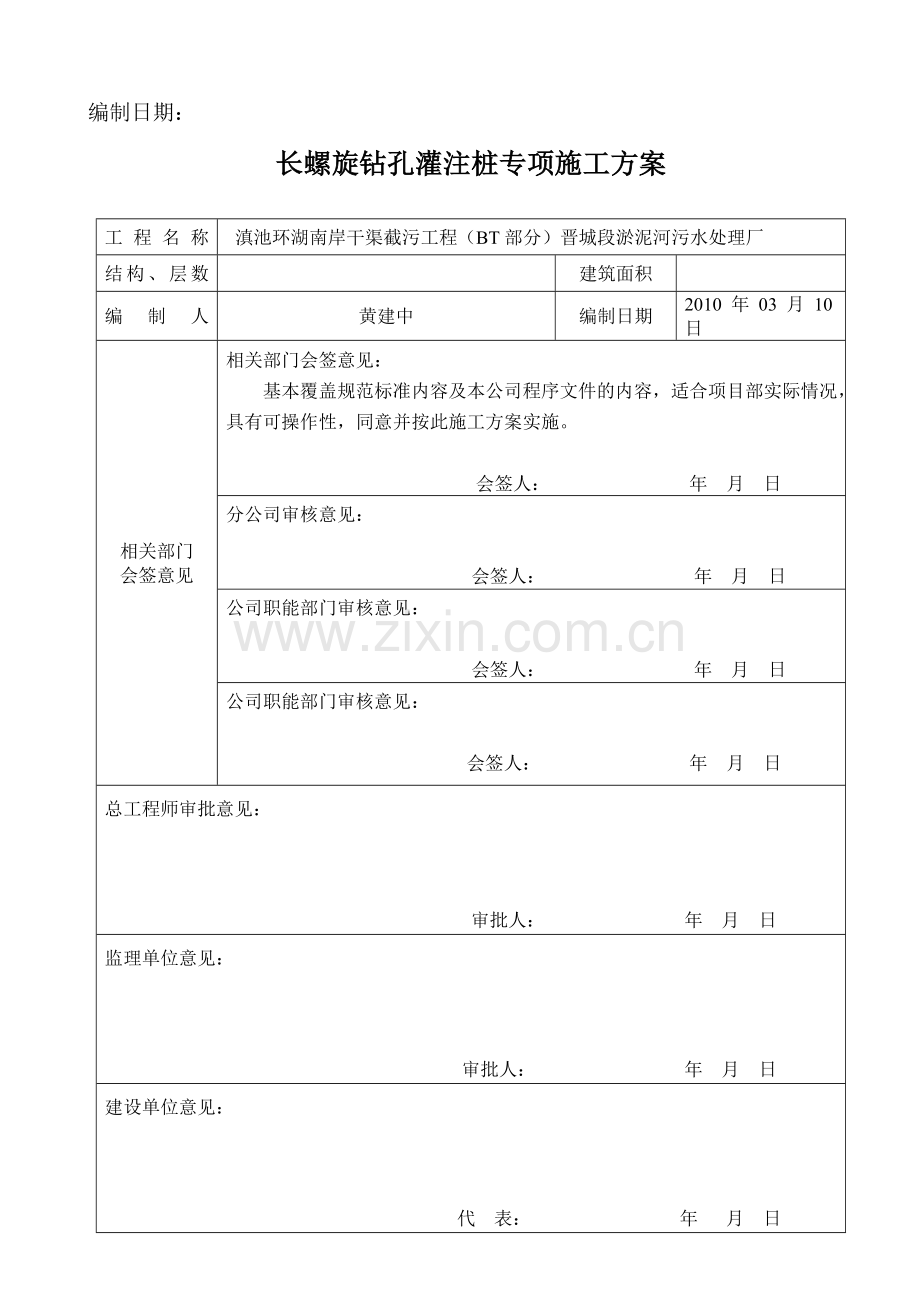

滇池环湖南岸干渠截污工程（BT部分）晋城段淤泥河污水处理厂工程长螺旋钻孔灌注桩专项施工方案施工单位：广西建工集团第一建筑工程有限责任公司编制：校核：复核：会签：会签：审核：审定：编制日期：长螺旋钻孔灌注桩专项施工方案工程名称 滇池环湖南岸干渠截污工程（BT部分）晋城段淤泥河污水处理厂结构、层数建筑面积编制人黄建中编制日期2010年03月10日相关部门会签意见相关部门会签意见： 基本覆盖规范标准内容及本公司程序文件的内容，适合项目部实际情况，具有可操作性，同意并按此施工方案实施。 会签人： 年 月 日分公司审核意见： 会签人： 年 月 日公司职能部门审核意见： 会签人： 年 月 日公司职能部门审核意见： 会签人： 年 月 日总工程师审批意见： 审批人： 年 月 日监理单位意见： 审批人： 年 月 日建设单位意见： 代 表： 年 月 日目录1、工程概况和设计要求11.1、工程概况11.2、编写依据11.3施工条件12、工程施工布署22.1 施工前准备工作22.2 主要设备机具22.3 施工进度计划32.4 施工组织体系33、设计工程量及工程质量要求33.1 设计工程量33.2 工程质量要求34、成桩工艺44.1、工艺流程44.2、成孔工艺54.3、超流态砼压灌工艺54.4、钢筋笼制作、吊装55、工程施工管理措施65.1、质量保证措施65.2、安全生产措施75.3、施工管理措施76、常见质量问题及防治措施86.1、堵管86.2、卡钻86.3、断桩、缩径和桩身缺陷86.4、桩头不完整87、工程验收提交资料97.1、施工报告97.2、附件91、工程概况和设计要求1.1、工程概况 工程名称： 滇池环湖南岸干渠截污工程（BT部分）晋城段淤泥河污水处理厂 建设地点： 滇池环湖南岸。 现场情况：工程所处地势较为平坦宽阔，施工测量方便，能提供足够的工作面，但大部分地表为淤泥层。 气象水文：工程所在地属亚热带季风气候区，常年气温湿润，降雨时间主要集中在4-7月，相对湿度80%。根据合同所规定的工期，工程施工后期将经历雨季，故在施工时需采取防雨措施。.1.2、编写依据 公司质量手册、质量体系程序文件 岩土工程勘察报告（2004-338） 建筑桩基技术规范（JGJ94-94） 建筑地基基础工程施工质量验收规范（GB50202-2002） 设计提供图纸 工程施工合同1.3施工条件 环境条件拟建场区地形较平坦，交通便利，水电量供应充足，地下无管线、电缆、沟渠等障碍物。 地层条件依据勘察单位提交的岩土工程详细勘察报告，本工程的主要土层为：（1）填土：松散；（2）粘土1：褐红、褐灰、褐黄色，可塑为主，压缩性中；（3）粘土T：灰白，松散稍密，压缩性中；（4）粘土3A：灰、褐灰色，流塑，压缩性高；（5）粉砂夹粘：灰、褐灰色，稍密中密，压缩性中，；（6）粉质粘土夹砂A：灰色，软塑，压缩性高。 地下水场地地表水丰富，西侧靠近滇池，地表水通过地表径流汇聚滇池，水位涨落受滇池水位及大气降水的影响。场地地下水主要为松散层孔隙水，地下水总体由周边向滇池汇聚。地下水位高程约为1887.771886.33m（相当于场内标高：-0.830-2.270）。2、工程施工布署2.1 施工前准备工作 编制施工组织设计，经公司总工审批之后报监理工程师审批。 编制材料需要计划。 做好“三通一平”工作，保证钻机作业要求并放定桩位基点基线。 做好各级技术交底与各工种的培训工作。 测量放线并由甲乙双方共同复测桩位基线，确定无误后，进行桩位放线，并做好标记。 根据场地条件，合理布置施工现场，确定施工顺序。 设备、材料进场，并复检材料，安装设备、机具。 提出开工申请。 签订各级安全、质量责任状，备齐各种技术表格，准备施工。 施工前作成孔试验2根，目的在于摸清地层情况，便于控制施工参数。2.2 主要设备机具主要施工机具一览表 名称规格型号数量功率（KW）长螺旋钻机CFG252台110混凝土输送泵HTB601台55泵输送管200m砼搅拌机JS5001套45电焊机DN-3002台352=70砼试模1501501506套全站仪索佳21101台水准仪S31台钢筋切割机202KW2台4.4装载机2001辆2.3 施工进度计划该工程施工时24小时连续作业，拟开动2台钻机，1台搅拌机，配备2组灌注人员，每天拟完成工程桩数量60颗，具体计划根据各单体开工时间计算。具体桩位布置图见各单体结构施工图。2.4 施工组织体系该工程施工实行项目法施工管理，以安全、优质、高效为目标，建立以项目经理为首的管理体系，集中领导，统一指挥，明确责任，与经济挂钩，确保工程质量及施工工期。技术负责 邱国兴项目经理 李安平3、设计工程量及工程质量要求3.1 设计工程量根据设计图纸，桩长：17m（反应池）、15/16m（二沉池），13.4m（辅助生产用房）、18.4m（生活楼）、21.4m（综合楼）、19.0m（脱水机房）；桩径600mm (浮浆按0.60m考虑，充盈系数按1.05考虑)。3.2 工程质量要求1、桩位：偏差小于70mm。2、桩长与孔深：桩长满足设计要求。3、桩身混凝地标号C30。4、桩垂直度允许偏差小于1。5、桩径：偏差50mm。6、坍落度：1822cm。7、充盈系数：达到1.05。8、桩顶标高：30mm、50mm。（0.0相当于绝对标高见发建施）9、钢筋笼制作严格按设计图纸加工，允许偏差符合混凝土灌注桩（钢筋笼）工程质量验收要求。10、主筋保护层厚度50mm，桩钢筋锚入承台不小于35d。桩深入承台100mm。11、单桩承载力特征值为1050kpa。12、施工地面与有效桩顶标高距离不小于0.6m，以保证桩头施工质量和施工时隔桩跳打。13、成桩后按设计要求，20%作低应变动测，1%作高应变动测，测桩要求按JGJ/T106-2003执行。4、成桩工艺4.1、工艺流程长螺旋钻孔灌注桩工序较复杂，各工序的质量，直接影响整个工程的质量，必须严格按照工艺流程施工，每道工序未经检查验收不得进入下道工序施工，如果相邻桩间距小于5倍桩径，则还应隔桩跳打，工艺流程见“长螺旋钻孔灌注桩施工工艺流程图”。钻机钻孔至设计深度（约10分钟）砼搅拌储存（约10分钟）慢速提钻（约10分钟钢筋笼插入固定（约3分钟）钢筋笼起吊就位砼连续压灌（约10分钟）钻机移至下一个桩位（隔桩跳打）4.2、成孔工艺长螺旋钻孔法是用一种大扭矩动力头带动的长螺旋中空钻杆快速干钻法，钻孔中的土除一部分被挤压外大部分被输送到螺旋钻杆叶片上，土在上升时被挤压致密与钻杆形成一土柱，土柱与与钻孔间隙仅几毫米，类似于一个长活塞，土柱使钻孔在提钻前不坍塌。即使在有地下水的地层，因地柱与钻孔间隙小，钻孔速度快，钻孔内渗出并积存的水很少，因此孔内不会坍塌。4.3、超流态砼压灌工艺本工艺应用的超流态砼是在泵送砼和流态砼基础上配制的，其和易性、流动性好、坍落度大，便于泵送和长钢筋笼的下入。砼输送泵通过高压管路与长螺旋钻杆相连，中空的螺旋钻杆代停止钻杆回转，把搅好并储备的超流态砼通过泵管以约30Kpa的压力压至钻头底部，此时单向阀打开，砼压出并推动钻杆上升，随钻杆土柱的上升，孔内砼压满，由于孔内积聚高压，并有钻杆的抽吸作用，在软地段砼会充盈较多形成扩径桩，对提高桩承载力很有好处。4.4、钢筋笼制作、吊装1、钢筋笼制作 钢筋笼设计要求桩基础钢筋笼主筋为18，螺旋筋为8；加强箍筋12。预留锚固筋长度为0.50m（30d）（详见设计图纸）。 制作质量要求主筋制作前必须平直，不得有局部弯曲；钢筋表面不得有油污和锈蚀。主筋与加强箍筋之间点焊牢固，主筋与箍筋之间要绑扎牢固。钢筋搭接采用搭接焊，搭接长度：双面焊5d，单面焊10d，d为钢筋直径。按规范与设计要求制作，制作尺寸允许偏差如下：项目允许偏差项目允许偏差主筋间距10 mm笼径10mm箍筋间距20mm笼长100mm2、钢筋笼吊装砼浆经加压泵随着螺旋钻上升将桩孔灌满后，随即吊装钢筋笼。安装钢筋笼时要求操作平稳，防止钢筋笼发生变形；下放钢筋笼时对准孔位中心轻放、慢放，严禁高起猛落、强行下放，防止倾斜、弯折或碰撞孔壁。经过点焊成型的钢筋笼吊起居中后靠自重即可插入砼一定深度，笼较长靠自重或无法压入时，可加震动器震入。5、工程施工管理措施5.1、质量保证措施长螺旋钻孔灌注桩为地下隐蔽工程，施工过程中必须实行严格而有效的质量管理制度，以确保工程质量，特提出如下措施：1、对全体施工人员要加强质量管理，牢固树立“质量第一”的观念，做到人人重视质量，关心质量，自觉采取措施保证质量。2、实行全面质量管理，重点是钻进成孔、制笼、灌注混凝土和下钢筋笼四个主要工序，先行施工的工序未经检查验收不准进入下道工序施工。3、由工程技术人员、机台施工人员共同组成QC小组，及时解决施工中的质量问题。4、严格按设计要求制作钢筋笼，检验混凝土搅拌质量，水泥、砂子、石子、水必须过磅，按配合比搅拌。5、认真、准确地做好各工序施工记录，及时交汇，发现问题后立即采取补救措施，对原始资料严格管理，及时整理归档，工程结束后写出施工报告。6、待桩砼养护28天后，根据设计桩顶标高，凿除桩头，由甲方选定测桩单位对桩进行测试。5.2、安全生产措施1、全施工人员都必须严格遵守安全操作规程，牢固树立“安全 第一”的思想，自觉采取措施确保安全生产。2、严格执行有关安全工作规定，互相监督，严防事故的发生。3、设置合理的供电系统，经常检查线路是否有断线、破皮、短路等情况。4、机械设备的安全装置必须处于良好状态，对裸露的传动系统或易于造成事故的凸出部位设置安全防护罩。 5、各岗位工作人员，必须思想集中，认真操作，发现事故隐患及时处理，决不凑合。6、工地设置安全小组成员4人，除经常检查及时消除事故隐患外，行使下列权力： 当领导违章指挥时，有权拒绝执行。 当岗位人员违章蛮干时，有权停止其操作； 在重大事故隐患未排除之前，有权停止生产； 对在安全生产中做出突出贡献和造成重大事故者有权提出奖罚意见。5.3、施工管理措施1、长螺旋钻孔灌注桩工艺程序繁杂，必须做到精心组织，科学管理。 2、建立健全组织管理机构，设置项目经理1人，工程技术负责1人，钻进成孔、制作钢筋笼、搅拌混凝土、砼灌注等主要工序，分别设立负责人，名负其责。3、加强质量意识教育，实行全面质量管理，设质量检查员2人，严把质量关，各工序不经检查验收不得转入下道工序施工。以确保整个工程质量满足设计要求。4、加强计划管理，统筹安排各项工作，科学有效地指导施工。5、实行岗位责任制度，不仅包括工作量指标，而且含质量、安全等指标，充分调动广大施工人员的积极性，优质、安全高效地完成该项目钻孔灌注桩施工任务。6、常见质量问题及防治措施6.1、堵管长螺旋钻孔钻头两边设计有两个钻门，在施工过程中钻门关闭防止钻屑进入钻杆内造成钻杆堵塞。当泵砼时随着泵压增加两钻门打开，由此将砼灌入孔内。一旦提钻时钻门打不开，直接导致钻孔内无混凝土，后果严重。所以要求每次开钻前后均应检查钻门是否卡死。如果出现塑性高的粘性土层，则采用钻具回转泵砼法，就是在泵砼的同时使钻具在提拉下正向回转，使挤压在钻门的泥松动或脱落，从而在泵压下打开钻门。6.2、卡钻长螺旋钻机钻进过程中如果钻具下放速度过快，致使钻出的钻屑来不及带出孔外而积压钻杆与孔壁之间，严重时就会造成卡钻事故。如果事故轻微，应立即关掉回转动力电源，将钻具用最低提升速度提起后重新施钻即可；如果事故严重首先应将钻机塔下大梁用机枕木垫好，再用最低提升速度拉钻具。6.3、断桩、缩径和桩身缺陷出现该问题的主要原因是由于钻杆提升速度太快，而泵砼量与之不匹配，在钻杆提升过程中钻孔内产生负压，使孔壁塌陷造成断桩，而且有时还会影响邻桩。解决此类问题的方法一是合理选择钻杆提升速度，通常为1.82.4m/min，保证钻头在砼里埋深始终控制在1m以上，保证带压提钻；二是隔桩跳打，如果邻桩间距小于5d时，则必须隔桩跳打。6.4、桩头不完整造成这一问题的主要原因是停灰面过低，没预留充足的废桩头，有时提钻速度过快也会导致桩头偏低，解决之道在于平整工场地时保证地面与有效桩顶标高距离不小于0.6m，停灰面不小于有效顶以上0.6m。7、工程验收提交资料本工程施工结束后，应归档以下资料。7.1、施工报告7.2、附件1、桩位竣工平面图2、钢筋隐蔽工程检查验收记录3、混凝土工程施工记录4、长螺旋钻孔泵压混凝土桩施工记录5、混凝土灌注桩（钢筋笼）工程检验批质量验收记录表6、混凝土灌注桩工程检验批质量验收记录表7、钢材、水泥、砂、石等原材检验报告8、钢筋焊接、试块抗压实验报告9、砼配合比通知单10、桩基检测报告11、桩基工程验收记录下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
