UG8.0实用教程-工程图创建.ppt

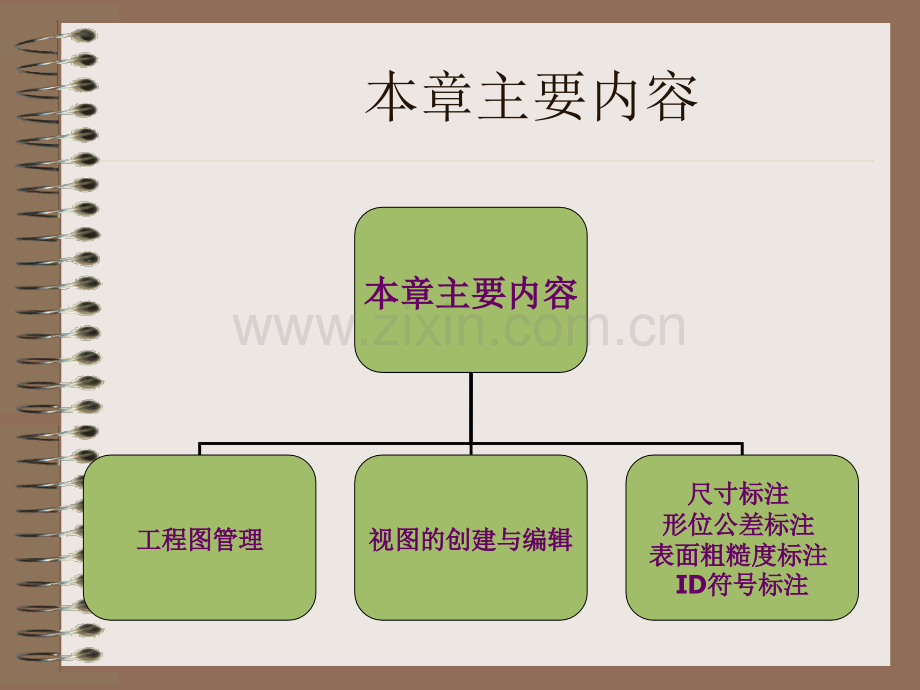

工程图 工程图是工程界的“技术交流语言”，在产品的研发、设计和制造等过程中，各类技术人员需要经常进行交流和沟通，工 程图则是经常使用的交流工具。尽管随着科学技术的发展，3D设计技术有了很大的发展与进步，但是三维模型并不能将所有的设计信息表达清楚，有些信息例如尺寸公差、形位公差和表面粗糙度等，仍然需要借助二维的工程图将其表达清楚。因此工程图是产品设计中的较为重要的环节，也是设计人员最基本的能力要求。利用UG NX的实体建模模块创建的零件和装配体主模型，可以引用到UG的工程图模块中，通过投影快速的生成二维工程图由于UG NX的工程图功能是基于创建三维实体模型的投影所得到的，因此工程图与三维实体模型是完全相关的，实体模型进行的任何编辑操作，都会在三维工程图中引起相应的变化。工程图概述 本章主要内容本章主要内容本章主要内容工程图管理工程图管理视图的创建与编辑视图的创建与编辑尺寸标注尺寸标注 形位公差标注形位公差标注 表面粗糙度标注表面粗糙度标注 ID符号标注符号标注 一、工程图管理新建工程图删除工程图编辑工程图1、新建工程图 操作步骤：操作步骤：Step1:打开三维零件模型。Step2:选择下拉菜单 点击制图模块 ，系统弹出如图8-1所示【工作表】对话框。用户可以在此设置所要建立的工程图纸的大小、名称以及其他设置。图8-1【工作表】对话框 对于图8-1所示【工作表】对话框中的选项和按钮具体说明如下:新建工程图纸大小的方式新建工程图纸大小的方式 ：选择该选项，用户可以根据自己的习惯提前创建好一些常用模版，以便使用时，直接在此调用即可。系统默认有2种类型的模板，【无视图】和【有视图】两种。【无视图无视图】模板模板:调用后只有标题栏没有视图，如图8-2所示。【有视图有视图】模板模板:调用后既有标题栏又有视图，如图8-3所示。图8-3【使用模版】选项界面及【有视图】模板调用后的效果图图8-2【使用模版】选项界面及【无视图】模板调用后的效果图 ：选择该选项，用户可以根据产品大小合理选择国家标准规定的图幅大小，系统提供了A4、A3、A2、A1和A0共5种型号的图纸。：选择该选项，用户可以通过在高度和长度文本框中直接输入值来自定义图纸大小。【刻度尺刻度尺】下拉列表框：下拉列表框：为添加到图样中的所有视图设定比例。这里可以直接选择我国国家标准规定的一系列比例，也可以根据用户的实际需要自定义比例。【图纸页名称图纸页名称】文本框：文本框：可以在该文本框中输入图样名以指定新图样的名称。默认的图纸名是SHT1。注意：注意：图样名最多可以包含30个字符，但不允许使用空格，并且所有名称都会自动转换为大写。【设置设置】下拉列表框：下拉列表框：单位：单位：用户可以在此设置度量单位为毫米或者英寸（1英寸=25.4毫米）。投影方式：投影方式：指定投影方式为第一视角投影方式 或第三视角 投影方式 。我国国家标准规定的投影方式为第一视角投影。Step3:设置完以上参数，单击 按钮即可完成新图纸的创建。2、打开图纸页 步骤：Step1:单击【打开图纸页】图标 ，系统将弹出如图所示【打开图纸页】对话框。在该对话框的列表框中将列出已有的所有图纸的名称。Step2:用户选择要打开的图纸页，单击 按钮，即可完成打开图纸的操作。【打开图纸页】对话框 3、编辑工程图 功能：如果在工程图的绘制过程中，图纸的格式设置不能满足要求时，则需要对图纸进行编辑操作。步骤：步骤：Step1:选择【编辑】【图纸页】选项，系统将再次弹出如图所示【工作表】对话框。Step2:用户可以在该对话框中修改原来图纸的参数后，单击 按钮即可。二、视图的创建与编辑 视图是按照三维模型的投影关系生成的，主要用来表达部件模型的外部结构及形状。在UG NX6.0中，系统提供了各种视图和剖视图的创建。工程图参数预设置工程图参数预设置 基本视图基本视图 局部放大视图局部放大视图 剖视图剖视图 半剖视图半剖视图 旋转剖视图旋转剖视图 阶梯剖视图阶梯剖视图 局部剖视图局部剖视图 其他剖视图其他剖视图 显示与更新视图显示与更新视图（一）、预设置 UG NX6.0的默认设置是国际通用的制图标准,其中很多选项不符合我国国家标准,所以在创建工程图之前，一般需要对工程图参数进行预设置，避免后续的大量修改工作,可提高工作效率。通过工程图参数的预设置，可以控制箭头的大小和形式、线条的粗细、不可见线的显示与否、标注样式和字体大小等。但这些预设置只对当前文件和以后添加的视图有效，而对于在设置之前添加的视图则需要通过视图编辑来修改。1、边框的消隐 步骤：步骤：Step1:选择菜单栏中的【首选项】【制图】，系统弹出如图8-4所示【制图首选项】对话框，选择 选项卡，切换如图8-5所示界面。图8-4【制图首选项】对话框图8-5【视图】选项卡界面 Step2:若想去除每个视图上的边框时，去掉前面的勾 ，效果如图所示。2、设置尺寸和箭头 步骤：步骤：Step1:选择菜单栏中的【首选项】，系统弹出如图所示【注释首选项】对话框。Step2:选择 选项卡，如图所示界面。根据图纸以及产品大小，用户可以在此合理设置文字的大小，包括尺寸、附加文本、公差和常规文字。同理，可以在此选择 、等选项卡设置尺寸的精度和公差以及放置形式、直线/箭头的形式和大小、单位、直径和半径符号以及其它等参数。【尺寸】选项卡界面【直线/箭头】选项卡界面【径向】选项卡界面【单位】选项卡界面3、剖切线参数设置步骤：步骤：Step1:选择菜单栏中的【首选项】，系统弹出如图所示【剖切线首选项】对话框。通过设置该对话框中的参数，即可以控制以后添加到图样中的剖切线显示，也可以修改现有的剖切线。Step2:单击 按扭即完成设置。4、视图参数 选择菜单栏中的【首选项】，系统弹出如图所示【视图首选项】对话框。可见线设置 选择 选项卡，如图所示，可以将可见线设置为粗实线。隐藏线设置 设置线宽设置线型 选择 选项，如图所示，可将隐藏线（即不可见线）设置为不可见或是虚线显示，同样可以设置线宽。光顺边设置选择 选项卡，如图所示，去掉 前面的勾就可去除光滑过渡边，该设置主要用于一些标准件的工程图，国标规定一些过渡边需要去除。实体3D图 未去除光顺边去除光顺边后 5、视图标签 选择菜单栏中的【首选项】，系统弹出如图8-6所示【视图标签首选项】对话框。对话框中包含3个选项卡，它们各自的功能如下：选项卡：选项卡：该选项卡用于设置除局部放大视图和剖视图之外的所有视图标签的相关参数。系统默认的选项是灰色显示的，如图8-7所示。若想设置相关参数，则勾中 和 ，如图8-7所示界面。图8-6【视图标签首选项】对话框图8-7【其他】选项卡界面 选项卡：选项卡：该选项卡用于设置局部放大视图标签的相关参数。修改参数系统默认设置参数修改后设置修改参数系统默认效果参数修改后效果（二）、基本视图 1、基本视图的创建、基本视图的创建调用命令：调用命令：单击【基本视图】按扭 ，系统弹出如图所示的【基本视图】对话框。操作步骤：操作步骤：step1:参数设置【Model View to use】下拉列表：下拉列表：:用于任选择所需要添加的基本视图类型，系统提供了8种模型视图类型，如图所示。【刻度尺刻度尺】下拉列表：下拉列表：用于指定一个绘图比例。【视图样式视图样式】：单击该图标 ，系统弹出前面所讲述的【视图参数设置】，不同的是该选项只是对当前添加的视图的样式进行设置，一旦退出一旦退出该对话框了对以后添加的视图不起作用。step2:放置视图。在图形区的适当位置单击左键即可完成一个视图的放置。2、投影视图的创建、投影视图的创建调用命令：调用命令：基本视图创建完后，系统会自动弹出【投影视图】对话框。若创建基本视图后关闭了【投影视图】对话框，可单击【图纸】工具条中的【投影视图】命令 来创建投影视图。Step1:选择【父视图】。单击该图标就可重新选择父视图进行投影。若不选择该图标，系统默认的父视图是上一步添加的视图。Step2:指定铰链线（铰链线垂直于投影方向）。【矢量选项矢量选项】下拉列表：下拉列表：用于选择铰链线的指定方式。【自动判断自动判断】选项：选项：该选项为系统默认的，铰链线可以在任意方向。【已定义已定义】选项：选项：选中该选项后，系统提供【矢量构造器】，用于用户指定铰链线具体的方向。：若勾中该复选框，则将投影方向变成反向。Step3:放置视图。放置视图。在图形区的适当位置单击左键即可完成一个投影视图的放置。投影视图的创建步骤：投影视图的创建步骤：（三）、局部放大图功能：功能：局部放大视图用于表达视图的细微构，并可以对任何视图进行局部放大。调用命令：调用命令：单击图标 ，系统弹出如图所示【局部放大图】对话框。下面介绍一下对话框中参数的设置。下面介绍一下对话框中参数的设置。【类型类型】选项：选项：用于指定父视图上放置的标签形状。有2种形状：圆形和矩形。【边界边界】选项：选项：用于在父视图上指定要放大的区域边界。【刻度尺刻度尺】选项：选项：用于设置放大图的比例。【父项上的标签父项上的标签】选项：选项：用于指定父视图上放置的标签形式。系统给定了6种标签形式，如图所示。局部放大视图的创建步骤：局部放大视图的创建步骤：Step1:首先设置好【父项上的标签】和【类型】选项。Step2:在绘图区定义边界。例如定义圆形边界，先在父视图上要放大的区域选择一点作为圆心点，然后移动鼠标，待圆形边界的大小符合用户要求时单击左键即可完成边界的定义。Step3:设置放大比例。Step4:放置局部放大视图。移动鼠标将图形放在适当位置后单击左键。【局部放大图】对话框参数设置及其效果图 （四）、全剖视图 功能：功能：【全剖视图】用于绘制单一剖切面的剖视图。下面以图下面以图8-8所示实例讲述创建所示实例讲述创建【全剖视图全剖视图】的操的操作过程：作过程：Step1:单击【剖视图】图标 。弹出如图8-9所示工具条。Step2:选择父视图。选择图8-8所示主视图作为父视图，选择父视图后，系统自动弹出如图8-10所示工具条。Step3:定义剖切位置。系统会自动定义一条铰链线，用户直接在主视图上捕捉图8-8所示圆的圆心点作为剖切位置。若想重新定义铰链线，则单击 图标用户自行定义铰链线，此时需要在【矢量构造器】下拉框中选择铰链线的方向，通常选择【两点】方式 来定义。如果需要改变投影方向则单击【反向】图标 即可。Step4:若要设置剖切线参数可以单击图标 进入【剖切线样式】对话框进行设置，如图8-11所示。若要设置视图样式可以单击图标 进入【视图样式】对话框进行设置。Step5:放置全剖视图。移动鼠标将图形放在适当位置后单击左键。图8-11【剖切线样式】对话框（五）、阶梯剖视图 功能：功能：阶梯剖是用来剖切位于几个互相平行平面上的机件内部结构。下面以创建如图下面以创建如图8-12所示实例来讲述创建所示实例来讲述创建【阶梯剖视图阶梯剖视图】的的操作过程：操作过程：图8-12 阶梯剖视图实例圆1圆2 Step1:单击【剖视图】图标 ，弹出下图所示工具条。Step2:选择父视图。选择图8-12所示俯视图作为父视图。选择父视图后，系统自动弹出如下图所示工具条。Step3:定义第一处剖切位置。直接在图8-12所示俯视图上捕捉圆1的圆心点作为第一处剖切位置。Step4:定义第二处剖切位置。移动鼠标使得铰链线水平后，单击【添加段】图标 ，然后捕捉如图8-13所示圆2的圆心点作为第二处剖切位置。剖切位置选完后，单击【删除段】图标 结束段的添加。若想移动剖切位置或转折位置，则可单击【移动段】图标 ，然后单击左键选择要移动的段，接着移动鼠标，待放到合适的位置后单击左键确认即可。Step5:放置阶梯剖视图。单击【放置视图】图标 ，移动鼠标将图形放在适当位置后单击左键。圆1圆2图8-13 阶梯剖功能：功能：用来表达对称图形或近似对称图形的内部结构。操作过程：操作过程：以创建图8-14所示实例来讲述创建【半剖视图】的操作过程。（六）、半剖视图 图8-14 半剖视图实例 Step1:单击【半剖视图】图标 ，弹出右图所示工具条。Step2:选择父视图。选择图8-15所示俯视图作为父视图。选择父视图后，系统自动弹出如下图所示工具条。Step3:定义剖切位置。直接在图8-15所示俯视图上捕捉左边圆的圆心点作为剖切位置。Step4:定义折弯位置。在图8-15所示父视图上捕捉中间圆的圆心点作为折弯位置。Step5:放置阶梯剖视图。移动鼠标将图形放在适当位置后单击左键。图8-15半剖视图功能：功能：旋转剖视图用于剖切非直角剖切面的视图，将所要剖切部位的剖切线转某一角度，以表达零件的特征。操作过程：操作过程：以创建图8-16所示实例来讲述创建【旋转剖视图】的操作过程。（七）、旋转剖视图 图8-16 旋转剖视图实例 Step1:单击【旋转剖视图】图标 ，弹出如右图所示工具条。Step2:选择父视图。选择图8-17所示俯视图作为父视图。选择父视图后，系统自动弹出如下图所示工具条。Step3:定义旋转点。在图8-17所示父视图上捕捉中间圆的圆心点作为旋转中心点。Step4:定义第一处剖切位置。在图8-17所示父视图上捕捉左边圆的圆心点作为第一处剖切位置。Step5:定义第二处剖切位置。在图8-17所示父视图上捕捉右边小圆的圆心点作为第二处剖切位置。Step6:放置阶梯剖视图。移动鼠标将图形放在适当位置后单击左键。图8-17 旋转剖视图（八）、局部剖视图 功能：功能：局部剖视图是通过移去模型的一个局部区域来观察模型内部而得到的视图。通过一封闭的局部剖切曲线环来定义区域，局部剖视图与其他剖视图不一样，它是在原来的视图上进行剖切，而不是新生成一剖视图。操作过程：操作过程：以创建图8-18所示实例来讲述创建【局部剖视图】的操作过程。图8-18 局部剖视图实例 Step1:扩展成员视图。将光标放在如图8-19所示视图边框以内右击，在弹出的快捷菜单中选择“扩展成员视图”。Step2:绘制如图8-21所示样条曲线。单击【曲线】工具条中的【艺术样条】图标，弹出如图8-20所示对话框，将【阶次】改为3，勾选中 ，绘制如图8-21所示样条曲线（注意：注意：样条曲线要画在视图边框以内），单击 按钮。图8-19 原图形图8-20【艺术样条】对话框图8-21 绘制样条曲线 Step3:退出扩展模式。将光标放在如图8-21所示视图边框内右击，在弹出的快捷菜单中选择“扩展”。Step4:单击【局部剖】图标 ，弹出图8-22所示对话框。Step5:选择生成局部剖的视图。选择图8-21所示视图。Step6:定义基点。选择图8-21所示端点作为基点。Step7:定义拉伸矢量。接受系统默认矢量，直接单击中键接受。Step8:选择剖切线。选择样条曲线。Step9:单击 按钮，完成图8-23所示局部剖视图的创建。图8-22【局部剖】对话框 图8-23 局部剖视图（九）、轴测剖视图 1、轴测图中的全剖视图 操作过程：操作过程：以创建如图8-24所示实例来讲述创建【轴测图中的全剖视图】的操作过程。图8-24 轴测图中的全剖视图实例 Step1:单击【图纸】工具栏中的【轴测图中的全剖/阶梯剖】图标 ，系统弹出如图8-25所示【轴测图中的全剖/阶梯剖】对话框。Step2:选择父视图。选择如图8-26所示轴测图作为父视图。Step3:定义箭头方向（即投影方向）。将图8-25所示对话框中的【自动判断的矢量】方式 改为【两点】方式 ，然后依次捕捉圆2的圆心和圆1的圆心，单击 按钮。图8-25【轴测图中的全剖/阶梯剖】对话框图8-26 轴测图 Step4:定义剖切方向。在图8-27所示对话框中选择【两点】方式 ，后分别捕捉圆3的圆心和圆4的圆心。再将【剖视图方向】改为 ，单击 按钮，弹出如图8-28所示对话框。Step5:定义剖切位置。捕捉圆3的圆心。Step6:放置剖视图。单击 按钮，移动鼠标将图形放在绘图区适当的位置，完成图8-29所示的轴测全剖视图的创建。图8-27 定义剖切方向界面设置图8-28 定义剖切位置界面设置图8-29 轴测全剖视图2、轴测图中的阶梯剖视图 操作过程：操作过程：以创建如图8-30所示实例来讲述创建【轴测图中的阶梯剖视图】的操作过程。图8-30 轴测图中的阶梯剖视图实例 前面4步与创建【轴测图中的全剖视图】的操作过程完全相同，此处不再重述。Step5:定义剖切位置。依次捕捉圆5圆心、圆3 的圆心、圆6 的圆心作为剖切位置，如图8-31所示。Step6:定义折弯位置。勾选中 ，捕捉点的方式改为【面上的点】，如图8-31所示对话框。然后捕捉如图8-32所示的大概位置上的一点确定折弯位置。Step7:放置剖视图。单击按钮，移动鼠标将图形放在绘图区适当的位置，完成如图8-32所示轴测图中的阶梯剖视图的创建。图8-32 轴测图中的 阶梯剖视图图8-31 定义折弯位置界面设置（十）、轴测半剖视图 操作过程：操作过程：以创建如图8-33所示实例来讲述创建【轴测图中的半剖视图】的操作过程。单击【轴测半剖视图】图标 ，前面4步与创建【轴测图中的全剖视图】的操作过程完全相同，此处不再重述。Step5:定义折弯位置。捕捉如图8-33所示的圆3 的圆心作为折弯位置。Step6:定义剖切位置。选择如图8-33所示的圆5的圆心作为剖切位置。Step7:放置剖视图。单击 按钮，移动鼠标将图形放在绘图区适当的位置，完成轴测图中的半剖视图的创建。（十一）、显示与更新视图 1、视图的显示 单击【图纸】工具栏中的【显示图纸页】图标 ，系统会在模型的三维图形和二维工程图之间进行切换。2、视图的更新 功能：功能：当三维图形做了更改，之前添加的二维工程图系统不会自动更新，单击【更新视图】图标 才可更新图形区中的视图。调用命令：调用命令：单击【图纸】工具栏中的【更新视图】图标 。选择该命令后，系统弹出如图8-34所示【更新视图】对话框。系统自动选择当前图样页面上的所有视图，如果想选择其中某一个视图进行更新，可以在【视图列表】中选择，也可以在图形区直接选择要更新的视图，然后单击按钮即可更新图形。图8-34【更新视图】对话框三、尺寸和符号标注 尺寸标注是工程中一个重要的环节，其主要包括下列几项标注：尺寸标注尺寸标注 形位公差标注形位公差标注 表面粗糙度标注表面粗糙度标注 ID符号标注符号标注（一）、尺寸标注 在【尺寸标注】工具条中选择任一尺寸标注类型后，系统将弹出如下图所示的【尺寸设置】工具条。：用于设置尺寸标注公差形式。：用于设置尺寸精度。：用于添加注释文本。单击该按钮，系统弹出如图8-35所示【注释编辑器】对话框，。【尺寸标注】工具条 图8-35【注释编辑器】对话框【注注释编辑释编辑器器】对话对话框中各框中各选项选项的含的含义义 【附加文本附加文本】选项组选项组：用来指定目前所添加的文本是放在已标注尺寸的哪个位置。【在前面在前面】图标图标 ：表示当前所添加的文本放在已标注尺寸的前面。【在后面在后面】图标图标 ：表示当前所添加的文本放在已标注尺寸的后面。【上面上面】图标图标 ：表示当前所添加的文本放在已标注尺寸的上面。【下面下面】图标图标 ：表示当前所添加的文本放在已标注尺寸的下面。这四4个选项随时都可以启用。：用于清除所有附加文本。：单击该选项卡其界面如图8-36所示，用户可以在此选用所需 要的制图符号，系统自动将其写入附加文本框中。：单击该选项卡出现如图8-37所示界面，用户可以在此选用 所需要的形位公差符号，系统也会自动将其写入附加文本框中。图8-37【形位公差符号】选项卡界面图8-37【制图符号】选项卡界面 ：单击该按钮，系统弹出如右图所示【尺寸样式】对话框，用于设置尺寸显示和放置等参数。此对话框与前面的【注释首选项】一样，此处就不再重述。：用于重置所有设置，即恢复默认状态。【尺寸样式】对话框Step1:选中尺寸。将光标放在16尺寸上双击。Step2:单击【注释编辑器】图标 ，弹出如图8-35所示【注释编辑器】对话框。Step3:单击【在前面】图标 ，然后选择图标 ，输入8，再选择图标 。Step4:单击【在后面】图标 ，然后选择图标 ，输入8。Step5:单击 按钮，即可得到图8-39所示标注。例：在图8-38所示尺寸上增加文本。图8-38 原标注 图8-39 编辑后的标注（二）、形位公差标注 1、创建基准操作过程：操作过程：下面以图8-40为例，来介绍创建基准标识符的一般操作过程。图8-40 创建基准标识符实例 Step1:单击【注释】工具条中的【基准特征符号】图标 ，参数设置如右图所示对话框。Step2:指定基准面/边。单击图标 ，选择如图8-40所示直线。Step3:放置基准标识符。移动鼠标，待符号放到适当位置后单击左键。如图8-40所示。【基准特征符号】对话框参数设置【基准特征符号】对话框中各选项含义【指引线的类型指引线的类型】下拉框：下拉框：该下拉框有5种指引线的类型供用户选择，如下图所示。【指引线的样式指引线的样式】选项组：选项组：该选项组用于设置箭头的形式、短划线的样式及短划线的长度。【箭头箭头】下拉框：下拉框：系统提供2种箭头形式给用户选择：填充 和未填充 。【短划线侧短划线侧】下拉框：下拉框：该下拉框是供用户选择指引线朝向哪一侧，系统提供了3种形式：左侧 、右侧 和 。【短划线长度短划线长度】文本框：文本框：在此输入短划线的长度。【基准标识符基准标识符】：在【字母】文本框中输入基准符号，如A/B/C。【设置设置】选项：选项：在此可以设置直线/箭头的样式、文字的样式、形位公差符号的线型和线宽以及符号的放置情况。单击【样式】图标 ，进入右图所示对话框。2、创建形位公差 操作过程：操作过程：下面仍以图8-40为例，来介绍创建形位公差的一般操作过程。Step1:选择【注释】工具条中的【特征控制框】图标 ，弹出【特征控制框】对话框，参数设置如右图所示。Step2:指定要标注形位公差的指引位置。单击图标 ，选择尺寸线的端点。Step3:放置标准形位公差。移动鼠标，待符号放到适当位置后单击左键。如图8-40所示。【特征控制框】对话框参数设置（三）、表面粗糙度标注 UG NX 6.0安装后默认的设置中，表面粗糙度符号选项命令是没有被激活的，因此首先要激活表面粗糙度符号选项命令。在UG NX 6.0的安装目录“D:Program FilesUGSUG NX 6.0UGII”中找到ugii_env.dat文件；用记事本程序将其打开；将其中的环境变量UGII_SURFACE_FINISH的值改为ON(如图8-41所示)；然后保存文件；再启动UG NX 6.0后，表面粗糙度符号命令已激活。图8-41 激活表面粗糙度符合表面粗糙度标注的操作过程Step1:打开零件，如图8-42所示图形。Step2:选择命令。选择下拉菜单 ，系统弹出【表面粗糙度符号】对话框。设置如图8-43所示的粗糙度参数，然后单击【在边上创建】图标 。Step3:标注表面粗糙度符号。选择要标注表面粗糙度的边，选择放置位置。结果如图8-44所示。图8-42 零件图图8-44 标注表面粗糙度符号图8-43【表面粗糙度符号】对话框参数设置（四）、ID符号标注 功能：功能：ID符号是一种由规则图形和文本组成的符号，在创建装配图中使用。操作过程：操作过程：Step1:选择【注释】工具条中的【标识符号】图标 ，弹出【标识符号】对话框，设置参数如图8-45所示。Step2:指定指引线位置。单击图标 ，选择目标对象。Step3:放置ID符号。移动鼠标，待符号放到适当位置后单击左键。图8-45【标识符号】对话框【表面粗糙度符号】对话框中各选项的含义 符号图标：符号图标：NX6.0提供了9种类型的表面粗糙度符号。要创建表面粗糙度，首先要选择相应的符号类型。【圆括号圆括号】下拉框：下拉框：该下拉框用于设置是否将表面粗糙度符号置于括号内，包括“无”、“左”、“右”、“双向”4个选项。【Ra单位单位】下拉框：下拉框：该下拉框供用户从2种单位类型中选择：或。当改变【Ra单位】选项时，a1和a2文本字段下拉框中的内容也会相应的发生变化【符号文本大小符号文本大小】下拉框：下拉框：该下拉框有7种ISO标准符号文本大小供用户选择。符号文本大小用毫米表示。符号文本增大，符号大小也随之增大。：清除所有的参数设置。：在延伸线上创建表面粗糙度符号。：在被上创建表面粗糙度符号。：在尺寸线上创建表面粗糙度符号。：在点上创建表面粗糙度符号。：用指引线创建表面粗糙度符号。【标识符号】对话框各选项的含义 【ID符号类型符号类型】下拉框：下拉框：系统提供了各种ID符号类型供用户选择。：若勾中该复选框，指引线可以任意折弯两次以上。【指引线类型指引线类型】下拉框：下拉框：系统提供了4种指引线供用户选择，如图8-46所示。【指引线样式指引线样式】选项组：选项组：在此可以设置指引线的箭头形式（如图8-47所示）、短划线样式（如图8-48所示）以及短划线的长度。【符号文本】文本框：在该文本框输入序号。【符号大小】文本框：用来设置符号的大小。图8-47 指引线的箭头形式图8-48 短划线样式图8-46 指引线类型
