迁安分输站新增工艺管道施工方案.doc

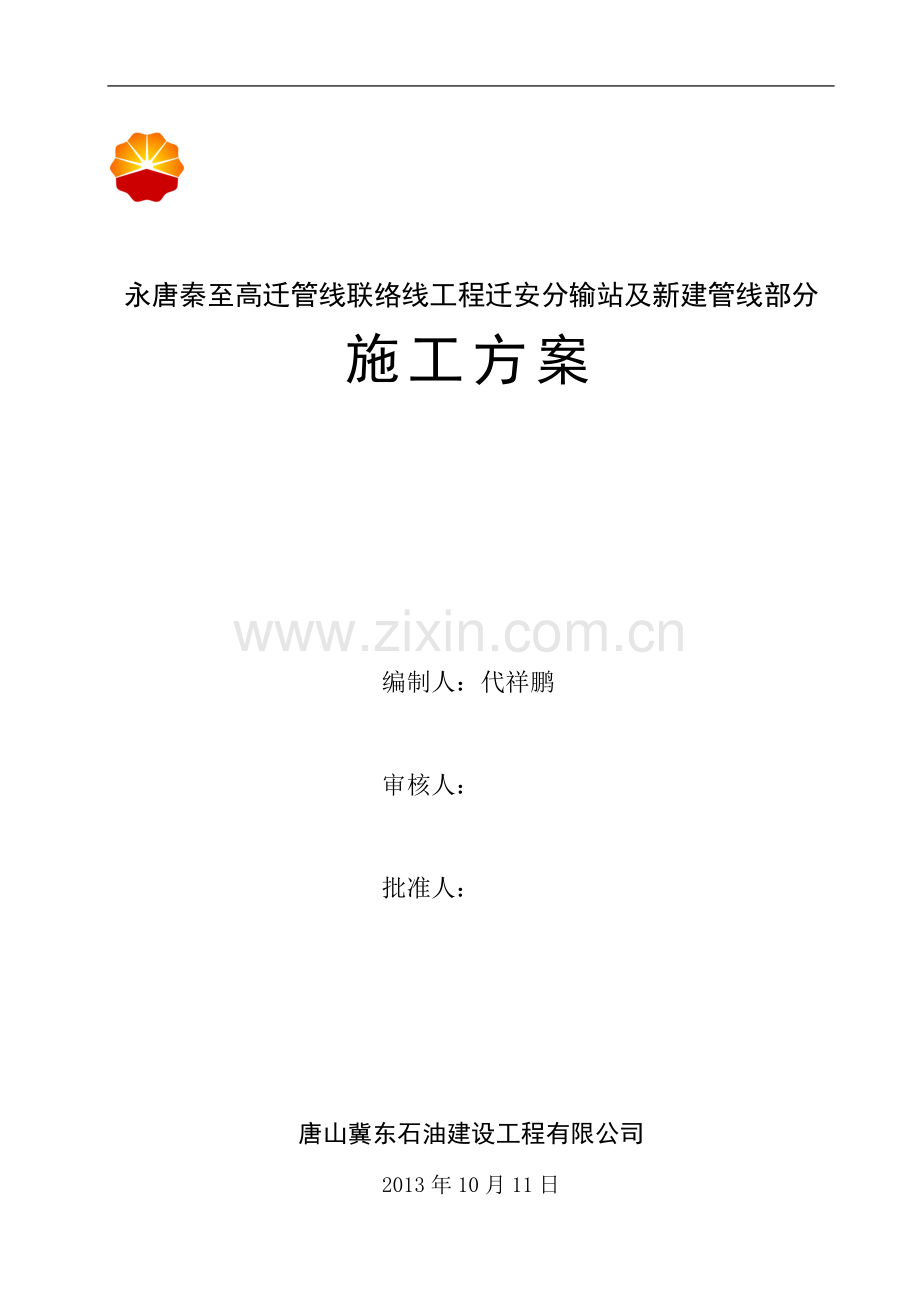

永唐秦至高迁管线联络线工程迁安分输站及新建管线部分
施工方案

编制人：代祥鹏

审核人：

批准人：

唐山冀东石油建设工程有限公司
2013年10月11日

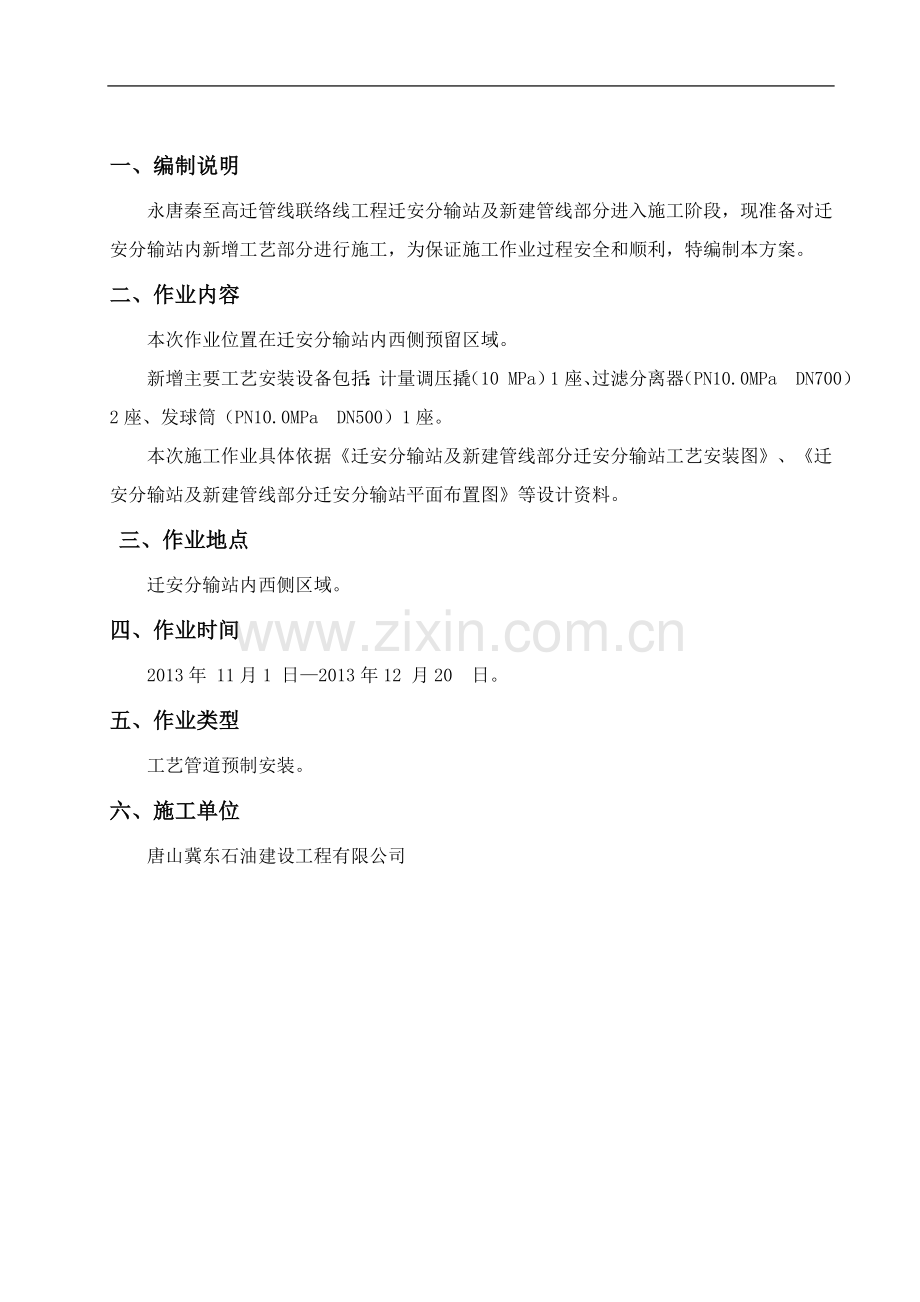

一、编制说明
永唐秦至高迁管线联络线工程迁安分输站及新建管线部分进入施工阶段，现准备对迁安分输站内新增工艺部分进行施工，为保证施工作业过程安全和顺利，特编制本方案。
二、作业内容
本次作业位置在迁安分输站内西侧预留区域。
新增主要工艺安装设备包括：计量调压撬（10 MPa）1座、过滤分离器（PN10.0MPa DN700）2座、发球筒（PN10.0MPa DN500）1座。
本次施工作业具体依据《迁安分输站及新建管线部分迁安分输站工艺安装图》、《迁安分输站及新建管线部分迁安分输站平面布置图》等设计资料。
三、作业地点
迁安分输站内西侧区域。
四、作业时间
2013年 11月1 日—2013年12 月20 日。
五、作业类型
工艺管道预制安装。
六、施工单位
唐山冀东石油建设工程有限公司

七、施工单位组织机构及职责划分：

现场指挥：XXX

施工作业组
安全监督：XXX
安全监护：XXX

1、现场指挥：XXX （应为中石油管道有限公司人员）
职责：
（1） 负责组织协调施工方案的编制、审核工作；
（2） 负责施工全过程中的指挥、组织与协调；
（3） 按照施工方案指挥现场施工并进行检查确认；
（4） 根据现场情况，负责指挥突发事件的应急处置；
（5） 作业方案变更时，负责向审批人提出申请。
2、安全监护：XXX （应为中石油管道有限公司人员）
职责：
（1） 参与作业方案的审查与作业前安全会，向工作执行负责人介绍作业的注意事项；
（2） 负责在作业前确认所要求的准备工作和安全措施全部得到落实；
（3） 负责作业现场的环境监测与气体检测、安全警戒、消防保卫工作；
（4） 负责对作业过程进行检查，确认作业过程严格按照作业方案及相关要求执行；
（5） 发现安全隐患或作业超出作业许可范围，有权叫停现场作业。
3、安全监督：XXX（应为中石油管道有限公司人员）
职责：
（1）及时发现和消除安全隐患，预防和杜绝安全事故的发生。
（2）负责管理好本班组工作面安全防护工作。
（3）施工前认真检查本班组的工作面是否安全，是否达到施工条件，如未达到及时找项目部管理员解决，严禁违章操作。
(4)负责检查本班组工作面，设备的运行状况，是否灵敏可靠。
(5)负责在下班前检查本班组工作面，设备是否关闭，有无安全隐患，发现问题及时同项目部管理人员汇报。
(6)负责本班组职工班前安全、生产教育，在施工过程中对不遵守安全操作规程的职工进行指正或处罚。
(7)负责检查、布置、处理本班组工作面的文明施工事宜，真正做到活完料净脚下清，给下一个班组创造一个安全文明的工作面。
(8)安全监督员上岗期间要认真负责，忠于职守，要求他人做到的，自己首先要做到，积极巡察，敢于管理，由于违章指挥或监督不到位造成的一切安全事故由负责人承担一切后果。
4、施工单位负责人
施工单位：唐山冀东石油建设工程有限公司
负责人：姜文乐
职责：
（1） 全面负责组织工程的实施，对工程的质量、进度和安全负领导责任。
（2） 组织对全体施工人员进行质量及HSE培训。
（3） 组织项目技术、质量、HSE检查。
（4） 负责领导安排的其它工作。
5、安全员：姜子亮
职责：
（1） 安全员负责施工中的安全监督。
（2） 发现不安全因素，及时纠正或制止。
6、技术员：代祥鹏
职责:
（1） 编制施工方案，负责对施工人员进行技术交底及安全交底。
（2） 技术负责人在施工中对质量负技术管理责任，技术负责人负责按方案中规定的内容，组织对施工工程进行联合质量检查。
（3） 技术员负责预测和分析施工中的健康、安全风险因素，对风险进行评价，制定风险清单和相应的风险控制措施，并编制风险评价报告。
7、施工人员: 赵俊强、孙义昌、陈焕文、成永军、孟德强。
职责
（1） 参与编写施工方案。
（2） 服从指挥，按照施工方案要求施工，落实各项安全技术措施，控制各项风险。
（3） 保护施工现场环境。
（4） 要随时留意施工环境、作业情况，发现不安全情况，要立即采取相应措施并执行相关预案。
八、准备工作
1. 现场管理单位：
（1）现场管理单位请示油气调控中心、生产运行处和河北处值班室同意作业；（负责人：值班人员）
（2）召开作业前安全分析会议，明确现场指挥及各组人员，进行施工交底并强调作业安全注意事项及预防措施；（负责人：周健庆）
（3）向作业人员明确现场紧急情况下的逃生路线；（负责人：周健庆）
（4）进入作业现场前检查作业人员的劳保穿戴是否齐全有效并进行人体静电释放；（负责人：姜子亮）
（5）用监控摄像头对作业全过程进行监控；（负责人：值班人员）
（6）设置警示带隔离作业区；（负责人：周健庆）
（7）用可燃气体检测仪检测现场环境是否允许进行作业；（负责人：周健庆）
（8）关闭站内阴保设备；（负责人：马国武）
2. 作业单位：
（1） 作业单位负责人向现场管理单位说明作业具体工作量及工作任务(负责人：代祥鹏)。
（2） 材料准备：将工具、材料设备运到现场等待施工。
（3） 安全防护：在施工区域和动火区域放置灭火器8具。
（4） 临时用电：
v 临时用电采用两台柴油发电机（50Kw）
v 配电箱（内设漏电保护器，并加设电表以便计量），安装电焊机、烘干箱等用电设备，接线、接地完毕后，进行调试达到施工条件；
v 电缆敷设时，过路处采用加套管，并在外部垫土的方式进行保护；
v 电工进行巡回检查，检查电缆接头和电缆是否损坏并及时处理。
(5) 进场安全培训：
v 施工人员要求劳保着装，不允许携带火种和手机等通讯 设备；
v 进场前，由安全管理人员进行入场教育，使之熟悉施工内容、施工环境、存在风险、安全保证措施等。
九、作业程序
1. 探坑及管沟开挖。
包括：管沟、探坑开挖两部分内容。
（1） 作业区域设立围挡；用1米*2米彩钢瓦，搭设围挡，使作业区域与外界隔离。
（2） 探坑开挖：
采用人工方式在站内开挖探坑，确定原有管线的具体位置（与设计图纸相符）。
放空管道探坑深度低压1.4米左右、高压1.8米左右。
（3） 管沟开挖：
v 新建管线主要施工位置为预留区，施工区域内存在地下管线，施工时采用人工开挖，该区域内有光缆。地下无管线处采用挖掘机开挖。
v 在开挖前首先对该区内光缆、线缆进行定位。如开发范围涉及光缆/线缆，在开挖深度接近光缆/线缆埋设深度时，采用手工方式小心移开（或清理）光缆上部保护层（如覆盖青砖或沙土），并对光缆/线缆进行临时固定保护(用两根14号槽钢对扣，作为固定线槽对电缆进行保护)，然后按照施工要求继续开挖，达到施工所需的深度。
v 沟下组对焊接的管线，管沟按照1:0.5比例进行开挖放坡；深度超过2.0米情况下，增加钢板桩支护；
2. 设备、材料进场。
（1） 25T吊车指定位置就位：进入施工区域；吊车进场路保护措施需要铺设木板2排或钢板，形成简易进场道路；
（2） 吊车就位，吊装物料放置料场区内预定位置。
吊车进场示意图：

临时征地

临时
征地

进 施工区
场
及
吊
车
移
动
道

发球筒安装区

预留基础

原
调
压
撬
区

调压撬安装区

吊

车

预制管段安装区
分离器安装区

3. 管线组对、焊接，设备安装：
（1） 施工前，由安全监督人员先对现场进行可燃气体检测，合格后进行施工；
（2） 先采用吊车配合阀门、调压撬、分离器、发球筒就位安装，再进行管线的组对、焊接；
（3） 新增工艺管道的放空管线和排污管线与原有放空管线和排污管线连接点见工艺安装图
（4） 最后进行过滤分离器进口管线与原有预留阀门（DN350）的连接施工，且连接采用法兰连接；（过滤分离器进口管线与原有预留阀门（DN350）的连接段为整体预制管段）
（5） 新增工艺管道焊接、设备安装完毕后对焊口进行无损检测，合格后进行整体吹扫、试压；
4. 管道防腐。
（1） 整体吹扫、试压合格后，进行埋地管道的防腐。
5. 管沟回填与地貌恢复：
（1） 埋地部分管道首先将管沟底部细土夯实；
（2） 对线缆/光缆进行必要保护性回填，其它部分分层夯实回填至地坪状态；
（3） 按照原地貌和设计要求恢复场区地坪，满足验收条件。

十、作业安全分析表
作业安全分析表
管理单位
迁安分输站
施工单位
胜利油建
编号

作业内容
管道焊接
工作位置
分输站内
修改次数

参加分析人员
姜子亮、代祥鹏、
周健庆

记录人员
XX
日期

所需个人防护装备
安全帽、安全带、劳保鞋、工作服
审核
XXX

日期

序号
基本工作步骤
潜在的危险及意外
安全控制措施
负责人
安全
审核
1
探坑及管沟开挖
采用人工方式在站内开挖探坑，确定原有管线的具体位置（与设计图纸相符）。放空管道探坑深度高压1.8米左右 低压1.4米左右
塌方伤人
1.作业坑周边土方堆放高度不允许超过1m。
2.每个作业坑设置2个逃生通道、以备危险情况下人员逃生所用。
3.管沟开挖时，安排专人时刻在现场进行监护。
4.作业坑内如出现积水或超过2.0米以上深度时增加钢桩保护。
姜文乐
XXX
在开挖前首先对该区内光缆、线缆进行定位。如开发范围涉及光缆/线缆，在开挖深度接近光缆/线缆埋设深度时，采用手工方式小心移开（或清理）光缆上部保护层（如覆盖青砖或沙土），并对光缆/线缆进行临时固定保护，然后按照施工要求继续开挖，达到施工所需的深度。
管沟按照1:0.5比例进行开挖放坡；深度超过2.0米情况下，增加钢板桩支护；
人员跌落
1. 基坑周围设置围挡。
2. 拉警戒带，夜间设警示灯。
3. 施工区域设专人监护。
姜文乐
XXX
高空坠物伤人
1. 基坑周围设置围挡。
2. 拉警戒带，夜间设警示灯。
3. 施工区域设专人监护。
姜文乐
XXX
地下障碍物（管道、光缆）遭到破坏
1. 作业前由站内人员告知施工人员作业区域隐埋设施位置。
2. 作业过程全部人工操作。
3. 站内人员进行监护。
姜文乐
XXX
损害周边已建设施
1. 作业区域周围设置围挡。
2. 作业前向作业人员进行重点告知。
姜文乐
XXX
有限空间内作业引起窒息
1. 不定时检测含氧量。
姜文乐
XXX
工器具伤人
2. 作业人员穿戴好安全帽、防护鞋等劳保防护用品。
3. 作业区域内同时作业人员不得超过2人。
姜文乐
XXX
2
设备、材料进场
25T吊车指定位置就位：进入施工区域；吊车进场路保护措施需要铺设木板2排或钢板，形成简易进场道路；
吊车进场道路塌陷
1、 由站内人员指定进场路线；
2、 铺设吊车临时道路；
姜子亮
XXX
吊车就位，吊装物料放置料场区内预定位置。
吊装设备机具、物料过程中坠落磕碰
1、 专职指挥和司锁人员；
2、 吊装过程中人员选择合理站位。
姜子亮
XXX
3
设备安装
采用吊车配合阀门就位安装，管线阀门等组对、焊接；新增工艺管道焊接、设备安装完毕后，进行整体试压、吹扫
人员触电
1、 专业人员穿戴好绝缘靴，绝缘手套等防护用品。
2、 接线前必须进行验电。
3、 过路电缆需进行套管保护，非过路电缆需进行埋地保护，并做好标识。
4、 接线前由站内人员及作业人员对用电负荷进行核对，选取相应接线位置。
5、 电源必须带漏电保护器。
姜子亮
XXX
作业人员切割、焊接引起烧伤、烫伤。
1、 施工时，打磨区域设置围挡。
2、 作业人员穿戴好防护面罩、防护手套
姜子亮
XXX
管口采用砂轮打磨，引起飞溅或砂轮片飞出造成人身伤害。
1、作业人员穿戴好防护面罩、防护手套
姜子亮
XXX
人员眼睛受伤、触电、烫伤、设备损坏。
1.选用合格的焊接钳和焊接把线，并定期检查。
2.电焊工必须持证上岗，穿戴好防护面罩、防护手套。
姜子亮
XXX
1. 吊车工作过程中碰伤现场人员和站内设备设施；
2. 吊装设备故障、吊装机具损坏，吊装过程中造成人员伤害或损坏设备；

3.吊车倾翻。

1、吊车安装防火帽，低速慢行，由指挥员引导进入吊装位置。
2、进入施工现场时确认吊车动力臂未伸开。
3、作业前严格对吊装设备及吊装机具进行安全检查，存在问题的设备及机具严禁使用。
4、吊车作业半径内严禁人员停留。
5、严禁在站内设备设施上方进行吊装作业。
6、任何时候都要保持在钢丝绳转筒上有至少5圈绕着的钢丝绳。
7、吊车选择合理位置，设专人指挥。
姜子亮
XXX
4、吹扫引起飞溅伤害
1、清理管线必须设专人监护。
2、爆破吹扫时设隔离区，专人看管。爆破口方向选择向上或者前方无人员。
姜子亮
XXX
4

管道检测、防腐
焊接完毕后对管口进行无损检测；检测结果合格后，进行埋地管道的防腐、补口。
辐射伤害
1、 检测时人员远离检测现场。
射线探伤时，将施工区域进行围挡。
代翔鹏
XXX
5
管沟回填与地貌恢复
埋地部分管道首先将管沟底部细土夯实；对线缆/光缆进行必要保护性回填，其它部分分层夯实回填至地坪状态；按照原地貌和设计要求恢复场区地坪，满足验收条件。
物体碰撞管道防腐受损、人员受伤
1施工人员佩戴好安全帽、防护手套、劳保鞋等防护用品；
2.沟下作业同时配合监护人员；
姜子亮
XXX
电动工具进行打磨时，火花引起火灾。
1.采用挡板防止火花飞溅。
2.现场设置灭火器，防止火灾发生。
人员碰撞
作业人员保持2米以上间距；
损坏光缆、线缆。
1、按光缆、线缆保护要求进行土方回填，检查光缆敷设。
地下障碍物（管道、光缆）遭到破坏
1.作业前由站内人员告知施工人员作业区域隐埋设施位置。
2.作业时利用人工进行操作。
3.站内人员进行监护。

十一、施工风险及对策
1. 风险：现场用电设备、机具较多，保护不当，易发生人员触电。
对策：检查用电机具、漏电保护器、电缆线路的状态，临时电缆线路铺设时应进行保护，如架空。
2. 风险：发生可燃气体泄露，动火作业引起爆炸。
对策：设安全监护人员，随时监控作业环境中的可燃气体浓度，确保作业人员安全。
3.风险：土质松散，作业坑发生坍塌掩埋工作人员。
对策：作业坑加大放坡量，必要时进行支护。
4.风险：管件和设备吊装时，若操作不当，可发生重物滑落和坠落伤人。
对策：操作手持证上岗，吊装时由起重工进行指挥作业，吊装前检查吊带和钢丝绳等吊具的完好情况。
5.风险：损伤已建管线、设备。
对策：统一指挥，按序施工；施工区域设专人进行看护，对现有设备、管线进行围挡、保护。
6.风险：作业期间下雨会造成作业坑积水，增加作业难度；作业坑塌方；道路泥泞，无法通车；影响焊接质量。
对策：现场准备防爆水泵，若出现坑内积水，将坑内积水进行抽离；作业前进行气象调研，避免阴雨天作业；制作焊接防风雨棚，做为应急备用。
7.风险：施工过程未按照程序作业。
对策：严格按照施工程序检查和确认，工作中相互提示。
8.风险：连续作业人员疲劳导致误操作。
对策：后勤保障人保证人员的休息条件和饮食卫生；加强施工监护，长时间作业施工人员实行轮换作业。
十二、相关附件
1. 劳动力计划
劳动力配置计划表
序号
工种
2013年
备注
11月

1
电焊
6

2
火焊
2

3
管工
3

4
起重
1

5
电工
1

6
防腐保温
2

7
配合工
2

8
管理人员
5

9
合计
22

2. 主要施工机具设备配置计划
序号
施工机具名称
规格型号
2013年
11月 数量（台）
1
汽车吊
25t
1
2
货车
12米
1
3
长城皮卡

1
4
挖掘机

1
5
打夯机

1
6
经纬仪

1
7
水准仪

1
8
手持式坡口机
50-150
2
9
电焊机
ZX7-400ST
4
10
氧气瓶

2
11
乙炔瓶

2
12
倒链
10t
2
13
尼龙吊带
3t
2
14
风速仪

1
16
干湿温度计

1
17
角向磨光机
φ125
5
18
角向磨光机
φ100
5
19
焊条烘干箱

1
20
焊条保温筒

2
21
梅花板手
6-32
2
22
套筒
6-32
2
23
高压泵

1
3. 施工手段用材料计划
序号
名 称
规格型号
数量
单位
备 注
1
枕 木

6
根

2
麻 绳
φ12.5
50
米

3
电 缆
3*95+2*50
100
米

4
绝缘胶布

10
卷

5
漏电保护开关
100A
2
个

6
钢丝绳
φ17.5
20
米

7
黑玻璃

20
片

8
白玻璃

20
片

9
电焊面罩

6
个

10
电焊手套

6
付

11
砂轮片
φ125
80
片

12
火焊眼镜

6
付

13
帆布手套

50
付

14
安全带

6
套

15
钢跳板

20
块

16
架子杆

100
米

17
架子卡扣

50
个

18
防雨布

50
平方米
防风棚
19
铁 丝
8#
30
公斤

20
塑料布

100
公斤

21
宽胶带

50
卷

22
白凡士林

20
公斤
保护法兰密封面
23
DN40钢管

150
米

24
DN20钢管

60
米

4. 应急设备物资
序号
名称
数量
单位
备注
1
长城皮卡
1
辆

2
动力电缆
400
米

3
漏电保护器
30
个

4
应急药箱
1
个
备常用
急救药品
5
来苏水
5
瓶
现场消毒
6
喷雾器
2
个
现场消毒
7
灭火器
10
个

8
消防砂
8
桶

9
应急担架
1
副

10
编织袋
100
条

11
铁锹
10
把

12
十字镐
5
把

5.附图（见附件）：
1，迁安分输站工艺安装图PDF
2，迁安分输站工艺流程图PDF
3，迁安分输站平面布置图PDF

出口
6.施工平面布置图：
围挡区域
逃生线路
逃生线路
逃生线路

消防器材

物资存放区
施工区
原有阀组区
施工区域
西
北

巡检门

预留区（施工时临时占用）

逃生线路

原有调压撬基础

迁安分输站平面施工示意图：
进站口
农田
北

新
增
工
艺
区

原有装置区

综合办公楼
公路

预留区

原
有
调
压
撬
基
础

农田
停车场

阀组区

门卫

农田

迁安分输站消防平面图：
进站口
农田
北

新
增
工
艺
区

综合办公楼
公路

预留区

原
有
调
压
撬
基
础

原有装置区

农田
停车场

阀组区

门卫

紧急集合点
安全出口
灭火器
消防箱

逃生线路

农田

附近医院线路图：
