液化气站雨棚钢构件防腐--施工方案.doc

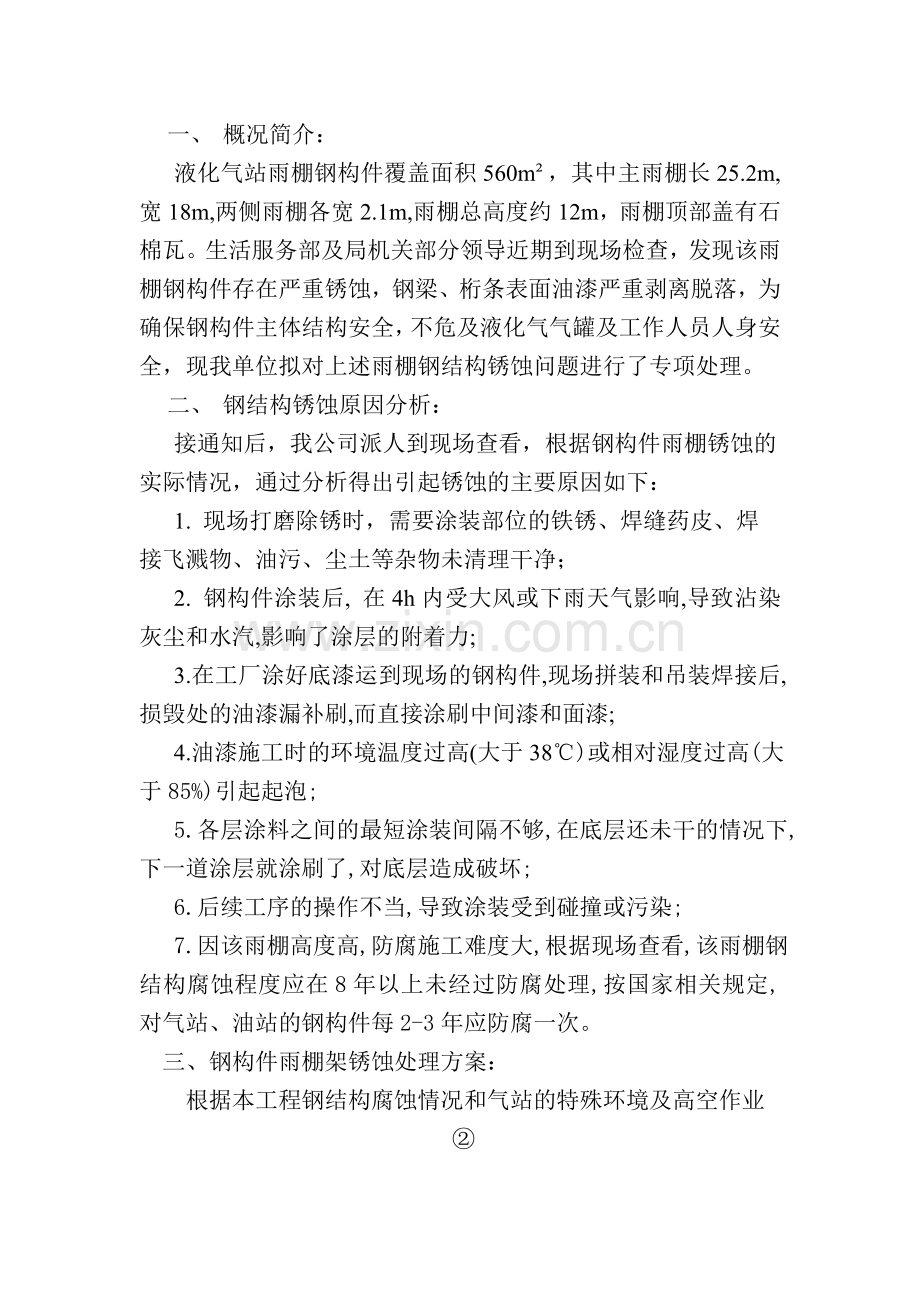

液化气站雨棚钢构件防腐处理施工方案暨预算盐城市中龙高空修建防腐工程有限公司二0一二年二月二十五日 一、 概况简介：液化气站雨棚钢构件覆盖面积560m，其中主雨棚长25.2m,宽18m,两侧雨棚各宽2.1m,雨棚总高度约12m，雨棚顶部盖有石棉瓦。生活服务部及局机关部分领导近期到现场检查，发现该雨棚钢构件存在严重锈蚀，钢梁、桁条表面油漆严重剥离脱落，为确保钢构件主体结构安全，不危及液化气气罐及工作人员人身安全，现我单位拟对上述雨棚钢结构锈蚀问题进行了专项处理。二、 钢结构锈蚀原因分析： 接通知后，我公司派人到现场查看，根据钢构件雨棚锈蚀的实际情况，通过分析得出引起锈蚀的主要原因如下：1. 现场打磨除锈时，需要涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物未清理干净； 2. 钢构件涂装后, 在4h内受大风或下雨天气影响,导致沾染灰尘和水汽,影响了涂层的附着力; 3.在工厂涂好底漆运到现场的钢构件,现场拼装和吊装焊接后,损毁处的油漆漏补刷,而直接涂刷中间漆和面漆; 4.油漆施工时的环境温度过高(大于38)或相对湿度过高(大于85%)引起起泡; 5.各层涂料之间的最短涂装间隔不够,在底层还未干的情况下,下一道涂层就涂刷了,对底层造成破坏; 6.后续工序的操作不当,导致涂装受到碰撞或污染; 7.因该雨棚高度高,防腐施工难度大,根据现场查看,该雨棚钢结构腐蚀程度应在8年以上未经过防腐处理,按国家相关规定,对气站、油站的钢构件每2-3年应防腐一次。 三、钢构件雨棚架锈蚀处理方案：根据本工程钢结构腐蚀情况和气站的特殊环境及高空作业 的特殊性，我公司经过研究确定处理方案：在禁明火操作、机械磨光、敲打除锈的施工情况下，严格按设计图纸及钢构件质量验收规范要求进行防腐，对锈蚀部位采取剥离、化学除锈、并重新进行涂装的办法进行修复处理。1. 施工准备:1.1涂料选择:材料必须有产品化验单、产品说明书及合格证、，材料必须注明出厂日期和储存期，禁用过期产品；1.2 施工工具:铲刀、砂布、油漆桶、漆刷、绳子、彩篷布及高空作业工具用具等。 2.涂料的调制: 2.1 配料员必须熟悉材料的性能、配方及注意事项； 2.2 料搅拌要均匀,若发现漆皮、杂质颗粒或粗大颗粒，必须用80目以上的钢丝网过滤后，方可使用； 2.3 配料必须在4-6小时内用完,超过时间禁止使用; 2.4 控制各种固化剂、稀料的加入量，等涂层固化12h后，检查合格方可使用。 3.施工工艺: 根据现场情况确定的工艺流程:气罐上铺设彩篷布2道基面清理化学除锈底漆涂刷中间漆涂刷面漆涂刷场地清理检查验收 3.1在液化气气罐上部20cm处铺设彩篷布2道,保证钢构件表面锈块(灰)、油漆不掉在气罐及地面上； 3.2 基面清理: 先将需涂装部位的铁锈、旧漆膜、油污、尘土等杂物清理干净，用铲刀、干毛刷、干净的抹布将钢材表面的灰尘清除干净，再进行化学除锈处理。 基面清理的好坏，直接关系到涂层质量的好坏。根据原设计涂装工艺的基面除锈质量为St3级：即钢材表面需露出金属光泽，钢材表面允许存留干净的轧制表皮，一般使用工具有铲刀、砂布。 3.3化学除锈: 基面清理后,用带锈除锈漆涂刷钢构表面1-2遍,保证基面锈迹完全溶解; 3.4底漆涂刷: 溶剂型环氧富锌底漆(或氯磺化聚乙烯防腐底涂)涂刷1遍,漆膜厚度80m,在基面化学除锈后4h涂刷底漆,控制油漆的粘度、稠度、稀度，兑制时应充分的搅拌，使油漆色泽、粘度均匀一致。除有特殊要求外，施工的环境温度宜为5-38，相对湿度不大于85%。涂料开桶前，应充分摇匀。开桶后原漆应不存在结灰、结块、凝胶等现象，有沉淀应能搅起，使油漆色泽、粘度均匀一致。调整粘度必须用专用稀释剂，如需代用，必须经过试验。3.5 中间漆和面漆涂刷:涂刷氯磺化聚乙烯中间漆一遍，漆膜厚为80m，面漆一遍，漆膜厚度50m。漆料兑制的稀料应合适，并充分搅拌，其工作粘度、稠度应保证涂刷时不流坠，不显刷纹，涂刷的方法和底漆相同。面漆的调试应选择颜色一致的面漆，使用过程中应不断搅和，保证色泽均匀。3.6场地清理:面漆涂刷完毕后,对所有工具、用具、多余漆料等物品全部清理出场地，并对场地卫生进行打扫干净。 3.7组织涂层检查与验收: 锈按涂装前的钢材表面锈蚀等级和除锈等级(GB8923-88)中的Sa3级等级彩照检查。 漆膜厚按漆膜厚度测定法(GB1764-79)检查。 油漆漆膜附着力测定用胶带粘贴在涂层上，压紧胶带，提起一端不脱落为合格，按漆膜附着力测定法（GB1720-79）检查。涂刷后涂层颜色一致，不起皱皮，不起疙瘩。四、 施工过程中注意事项：1. 严禁用磨光机、打磨器具及锤赞敲打除锈。2. 施工过程中，禁止现场吸烟，禁止接、打手机。3. 施工作业应选择适当天气，遇有大风、遇雨、严寒等情况均不宜作业。4. 涂刷后的钢构件禁止接触酸类液体,防止咬伤涂层。5. 防火措施: 5.1防腐涂料施工现场或仓库不允许堆放易燃物品,并应远离易燃物品仓库。5.2防腐涂料施工现场或仓库严禁烟火,并有明显的禁止烟火的宣传标志。5.3防腐涂料施工现场或仓库,必须有消防水源或消防器材。 5.4防腐涂料施工中使用擦拭过溶济和涂料的棉纱、棉布等物品应存放在带盖铁桶内，并定期处理掉。 5.5 严禁向地下水道倾倒涂料和溶剂。 6.防爆措施:6.1 防腐涂料使用前需要加热时,应采用热载体、电感加热等方法，并远离涂装施工现场。 6.2防腐涂料涂刷施工时，严禁使用铁棒等金属物品敲打金属物体和漆桶，如需敲击应使用木质工具，防止产生摩擦或撞击火花。6.3涂料仓库和涂刷施工现场使用的照明灯应有防爆装置,在使用溶剂的场所,应使用三相插座,禁止使用闸刀开关,防止产生电火花。6.4 使用的设备和电气导线应接地良好,防止静电聚集。7.防毒措施: 7.1所有施工人员均应佩戴防毒口罩或防毒面具。 7.2 对于接触性侵害,施工人员应穿好工作服、戴手套和防护眼镜等，尽量不与溶剂接触。8. 安全措施: 本工程属于高空悬挂作业,危险系数较大,所有登高作业人员应戴好安全帽、系好安全绳等，每人配备结实耐用的工具包，所使用的工具全部装入工具包内，上下传递物件禁止抛掷，防止工具坠落。 施工区域外围应围上安全醒目警示设施，非作业人员严禁进行施工区域内。 盐城市中龙高空修建防腐工程有限公司 工 程 技 术 部 二0一二年二月二十五日 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
