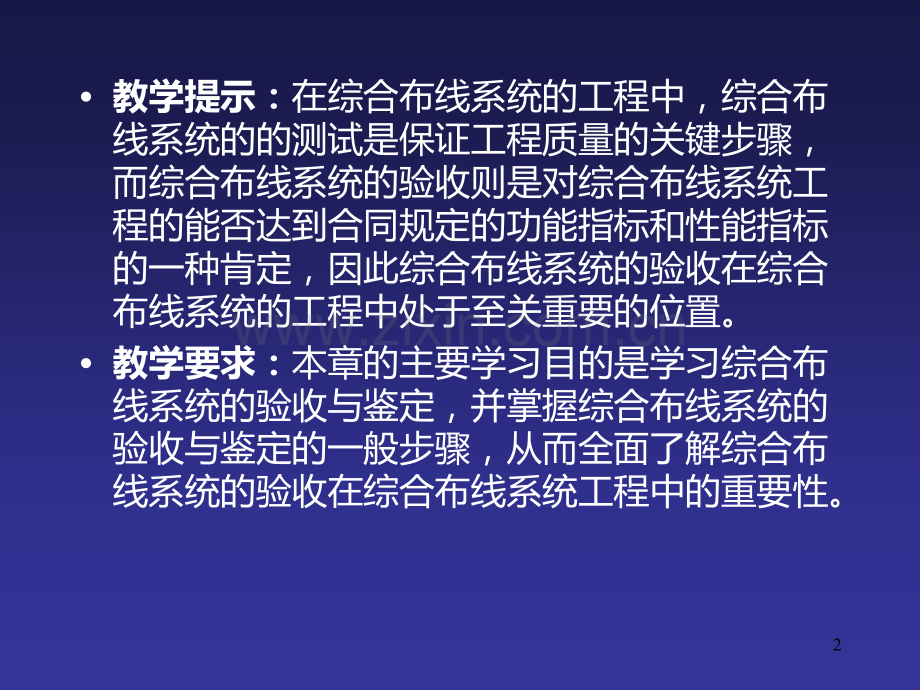

1教学提示：在综合布线系统的工程中，综合布线系统的的测试是保证工程质量的关键步骤，而综合布线系统的验收则是对综合布线系统工程的能否达到合同规定的功能指标和性能指标的一种肯定，因此综合布线系统的验收在综合布线系统的工程中处于至关重要的位置。教学要求：本章的主要学习目的是学习综合布线系统的验收与鉴定，并掌握综合布线系统的验收与鉴定的一般步骤，从而全面了解综合布线系统的验收在综合布线系统工程中的重要性。29.1 验收的依据和原则综合布线系统的验收应遵循以下原则：（1）进行综合布线系统工程验收时，应按标书设计文件及双方签定综合布线系统工程合同规定的内容进行。（2）进行综合布线系统的施工、安装、测试及验收必须遵守相应的技术标准、技术要求及国家标准。（3）竣工验收项目内容和方法应按GBT/T 50312-2000规范执行。3（4）综合布线系统工程的验收，使用布线测试仪进行现场测试，直至100%通过符合相应设计的类别标准为止。（5）进行综合布线系统工程的验收时，质量保证体系的完善，从一定意义上可以免除售后质量保证责任。质量保证体系在认证的过程中强调要采用同一品牌，包括线缆、接插件以及跳线等，从内容上包括系统中产品的质量、系统的永久链路、质保期内出现问题等等。49.2 验收的项目和内容综合布线系统工程的验收小组对已竣工的综合布线系统工程进行验收。可从综合布线系统的六个子系统（工作区子系统、水平干线子系统、管理间子系统、垂直干线子系统、建筑群子系统、设备间子系统）进行验收。51.工作区子系统验收项目和内容工作区子系统主要验收内容有：（1）线槽走向、布线是否美观大方，符合规范。（2）信息插座是否按规范要求进行安装。（3）信息面板是否都固定牢靠。（4）光纤两端的活动连接器（活接头）端面是否装配有合适的保护盖帽。62.水平干线子系统验收项目和内容水平干线子系统主要验收内容有：（1）对预埋金属线槽、预埋暗管、网络地板缆线敷设以及设置缆线桥架和缆线线槽的保护要求是否按规范进行安装。（2）线槽的安装要求是否符合规范。（3）吊架和支架安装是否保持垂直，整齐牢固，无歪斜现象。（4）缆线是否按要求敷设，是否自然平直，在缆线两端是否贴有标签。（5）双绞线是否超出最大走线距离，是否有插入损耗，是否有近端串扰。73.管理间子系统验收项目和内容管理间子系统主要验收内容有：（1）配线架是否按规范要求进行安装。（2）插接式跳线与配线架之间连接是否整洁。84.垂直干线子系统验收项目和内容垂直干线子系统主要验收内容有：（1）电缆桥架和线槽敷设缆线是否符合规范要求。（2）垂直桥架和垂直线槽中敷设缆线时，是否按要求对缆线进行绑扎，对不同缆线如对绞电缆、光缆及其它信号电缆是否根据缆线的类别、数量、缆径、缆线芯数进行分束绑扎。（3）布线的走向是否符合干线电缆最短、最安全和最经济的原则。95.建筑群子系统验收项目和内容建筑群子系统主要验收内容有：（1）对缆线通道较为拥挤的部位，综合布线系统与大楼弱电系统合用一个金属线槽布放缆线时，是否注意到屏蔽问题、接地问题以及各系统缆线间距是否符合规范要求。（2）建筑群区域内电、光缆与各种设施之间的间距要求是否按本地网通信线路工程验收规范（YD5051-97）中的相关规定执行。106.设备间子系统验收项目和内容设备间子系统主要验收内容有：（1）机柜、机架是否符合规范安装要求。（2）各类配线部件是否符合规范安装要求。（3）缆线终接后是否有预留长度，缆线的弯曲半径是否符合规范。（4）对绞电缆芯线终接是否符合规范要求（5）光纤芯线终接是否符合规范要求（6）跳线的终接是否符合规范要求119.3 综合布线工程的验收我们把综合布线系统工程的验收文档整理归纳如下:1.综合布线系统工程验收标准的依据2.综合布线系统工程的验收方式3.综合布线系统工程的检验内容4.文档资料的编写129.4 综合布线工程的鉴定综合布线系统工程的鉴定是对综合布线系统工程施工的水平程度做评价。鉴定评价来自专家、教授组成的鉴定小组，用户只能向鉴定小组客观地反映使用情况，鉴定小组组织人员对新系统进行全面的考察。鉴定组写出鉴定书提交上级主管部门备案。作为鉴定，是由专家组和甲方、乙方共同进行的。当验收通过后，就是综合布线系统工程的鉴定程序。13
