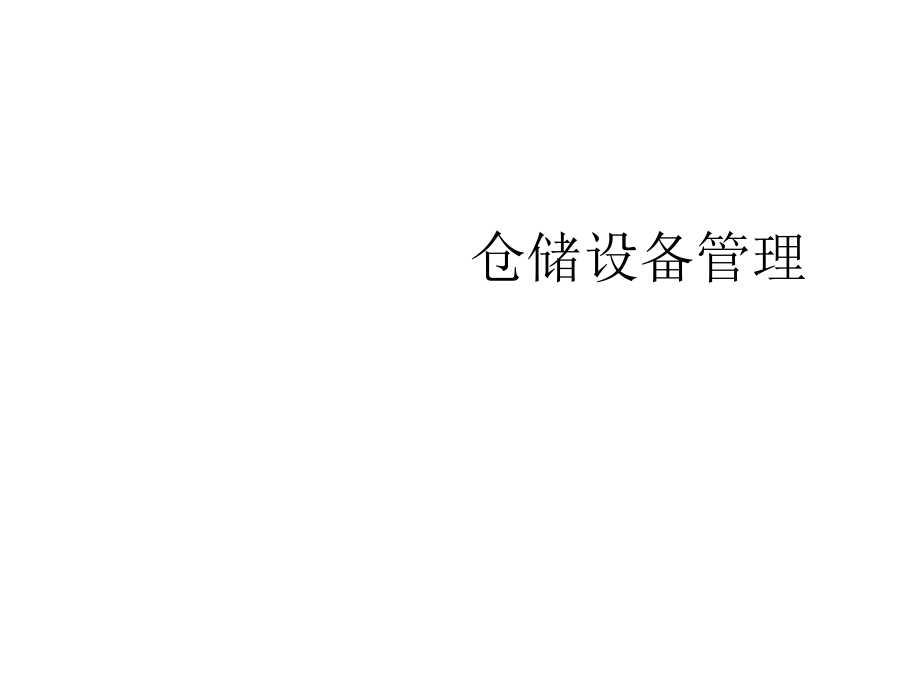

仓储设备管理.ppt

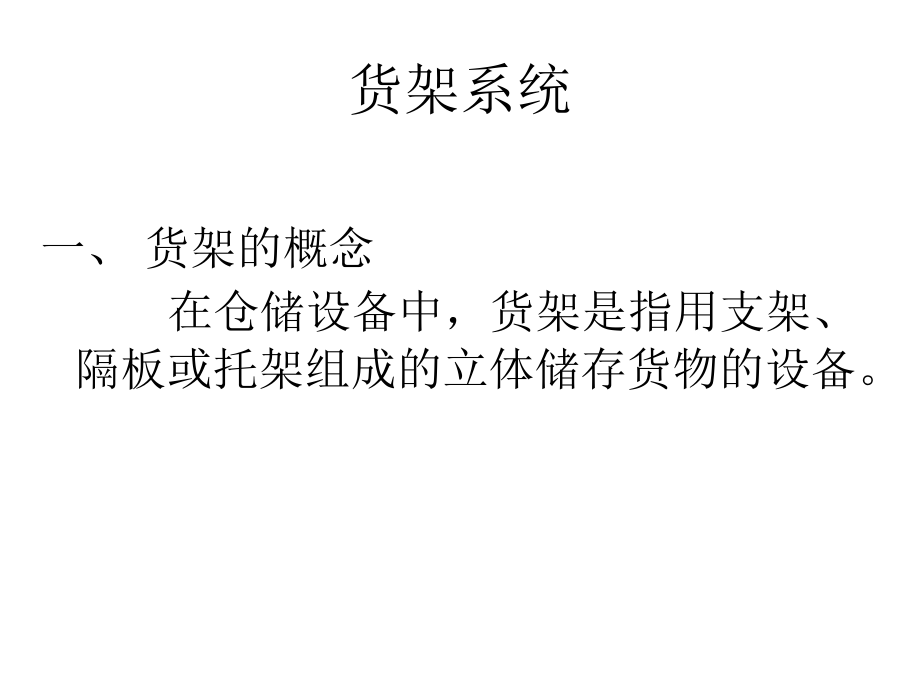

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,仓储设备管理,货架系统,一、货架的概念,在仓储设备中，货架是指用支架、隔板或托架组成的立体储存货物的设备。,二、货架的作用与功能,（一）充分利用仓库的立体空间，提高库容利用率和仓库储存能力。,（二）货物在货架中储存，相互不会产生积压现象，可完整地保证货物本身的性能，减少货物的损失。,（三）货物在货架中储存，存取方便，便于清点及计量，也便于按照先进先出的原则组织出入库。,（四）很多新型货架的结构及功能便于实现仓库的机械化和自动化管理。,（五）保证货物的质量，可以采取防潮、防尘、防盗、防破坏等措施，以提高货物的储存质量。,三、货架的类型,1按货架的发展分为：,(1)传统式货架。,(2)新型货架。,2按货架的适用性分：,(1)通用货架；,(2)专用货架,3按货架的制造材料分：,(1)钢货架；,(2)钢筋混凝土货家架：,(3)钢与钢筋混凝上混合式货架；,(4)木制货架；,(5)钢木合制货架等。,4按货架的封闭程度分：,(1)敞开式货架；,(2)半封闭式货架,(3)封闭式货架等。,5按结构特点分：,(1)货架；,(2)层格架；,(3)橱架；,(4)抽屉架；,(5)悬臂架；,(6)三角架；,(7)栅型架等,6按货架的可动性分：,(1)固定式货架；,(2)移动式货架；,(3)旋转式货架；,(4)组合货架；,(5)可调式货架；,(6)流动储存货架等。,7按货架结构分：,(1)整体结构式：货架直接支撑仓库建筑；,(2)分体结构式：货架与建筑物分为两个独立系统。,按货架存放货物的重量等级划分,中、重型货架 中型货架,中、重型货架特点和用途,1、一般采用固定式货架，坚固、结实，承载能力强；,2、储存大件或中、重型物资，配合叉车等使用；,3、能充分利用仓容面积，提高仓储能力。,轻型货架特点和用途,1、一般采用装配式，较灵活机动，结构简单，承载能力较差；,2、适于人工存取轻型或小件货物；,3、存放物资数量有限，是人工作业仓库的主要储存设备；,按其结构特点分类：,层格式货架 抽屉式货架,层格式货架特点和用途,1、每格原则上只能放一种物品，不易混淆；,2、其缺点是层间光线暗，存放数量少。,3、主要用于规格复杂、多样，必须互相间隔开的物品。,抽屉式货架特点和用途,1、主要用于存放中小型模具，通常每层承载量小于500公斤；重型抽屉式货架可用于存放特重型模具和货物。,2、可存放比较贵重或怕尘土，怕湿的小件物品。,托盘货架结构,立柱,横梁,基脚,斜撑,托盘货架种类,单排型 双排型,托盘货架特点及用途,1、有利于货物保管；,2、实现机械化存取作业；,3、,高仓容利用率 ；,4、,出入库可做到先进先出；,5、可适应各种类型货物，可按货物尺寸要求调整横梁高度。,悬臂式货架结构,立柱,悬臂,悬臂式货架,悬臂式货架由3-4个塔形悬臂和纵梁相连而成。它在储存长形货物的仓库中被广泛运用。,悬臂式货架 特点及用途,1、适用于长形物料和不规则物料的存放。,2、适用于人力存取操作，不便于机械化作业。,阁楼式货架结构,楼板 扶手 楼梯 立柱 货架 提升机 滑梯,阁楼式货架 特点和用途,1、有效增加空间利用率,2、,上层不适合重型搬运设备行走。,3、存取作业效率低;,4、用于仓库场地有限而存放物品品种很多的仓库；,5、用于存放储存期较长的中小件货物。,移动式货架结构,转盘,轨道,移动式货架,移动式货架的货架底部装有滚轮，开启控制装置，滑轮可以沿轨道滑动。,移动式货架特点及用途,1、减少了通道数，地面使用率达80%。,2、,存取方便，可先进先出，但不受限制。,3、建造成本较高，维护比较困难。,4、主要适用于仓库面积有限，但数量重多的货物的存储；,重力式货架结构,入库,出库,货物,立柱 横梁 滚轮、滑轨 倾斜隔板,重力式货架特点及用途,1、单位库房面积存储量大；,2、固定了出入库位置，减少了出入库工具的运行距离；,3、专业、高效、安全性高；,4、保证货物先进先出；,5、主要用于大批量少品种储存货物的存放或配送中心的拣选作业中。,驶入式货架结构,立柱,悬轨,只能驶入不能驶出,驶入式货架,作为托盘单元货物的储存货位与叉车的作业通道是合一的、共同的.,驶入式货架特点及用途,1、仓容利用率高，库容利用率可达90%；,2、,不保证先进先出,；,3、托盘质量和规格要求较高。托盘长度需在1300,mm以上。,4、适合于大批量少品种，对先进先出要求不高或批量存取的货物存储。,驶出式货架结构,通道,驶入式货架 驶入/驶出式货架,通道,通道,驶出式货架特点及用途,仓容利用率高,可实现先进先出管理,托盘质量和规格要求较高,适合于大批量少品种的货物存储,高层货架,结构,高层货架特点及用途,1、仓库利用率高；,2、货架刚度和精度要求高；,3、适合自动化仓库，配合巷道堆垛机的使用,旋转式货架,旋转式货架设有电力驱动装置。货架沿着由两个直线段和两个曲线段组成的环形轨道运行，由开关或用计算机操纵。,旋转式货架特点,1、节省人力，增加空间；,2、由标准化的组件构成，可适用于各种空间配置；,3、存取入出口固定，货品不易丢失；,4、计算机快速检索和寻找储位，拣货快捷；,5、取料口高度符合人机学，作业人员和长时间工作。,窄巷道货架,窄巷道货架是仓储货架的一种，因其货架系统的叉车搬运通道相比之下较为狭窄，故名窄巷道或窄通道货架。,如果存储或物流中心具有下述几点特征就可以考虑选择窄巷道货架系统：,1.存储的货物量大，货物进出较为频繁且对货物有较高的拣选要求；,2.存储与物流中心急需增加储位数量或要求具有一定的存储量；,3.物流效率要求有较高水平。,4.仓库可用净高较高,大于8M以上；,5.叉车可选用独立的仓储叉车,不计划使用仓储叉车驶出室外执行其它任务。,自动货柜,自动货柜是集声、光、电及计算机管理为一体的高度自动化的全封闭储存设备。自动货柜通过计算机、条形码识别器等职能工具进行管理，使用非常方便，只要按动按键，内存货物即到进出平台，可自动统计、自动查找，特别适用于体积小、价值高的物品的储存管理，也适合于多品种、小批量的物品管理。,装卸搬运设备,库房管理,库房结构,货位存货方式和密度,货物进出库方式,货架成本,性质、库存量,单元装载、包装形式,货物特点,有效高度,梁柱间距,地面条件,型号规格,作业特征,货架类型,选择货架应综合考虑的因素,四、货架的选择依据,仓库在选择和配置货架时，必须综合分析库存货物的性质、单元装载和库存量，以及库房结构、配套的装卸搬运设备等因素。,五、货架的选择原则,1.实用性原则,2.低成本、高效益原则,3.安全可靠原则,4.尽量采用先进技术的原则,托 盘,一、托盘的概念,托盘是为了使物品能有效地装卸、运输、保管，将其按一定数量组合放置于一定形状的台面上，这种台面有供叉车从下部叉入并将台板托起的叉入口。以这种结构为基本的结构的平面台板和在这种基本结构基础上所形成的各种形式的集装器具都可统称为托盘。,二、托盘的特点,自重量小、返空容易、装盘容易、装载量虽较集装箱小，但以托盘为运输单位时，货运件数变少体积重量变大，而且每个托盘所装数量相等，既便于点数、理货交接、又可以减少货差事故。,四、托盘的分类,：,（1）按结构不同分类：平式托盘、箱式托盘、柱式托盘、轮式托盘,（2）托盘按材质不同可分为木托盘、钢托盘、塑料托盘、纸质托盘、铝托盘、胶合板托盘、冷冻托盘及复合托盘等多种。,（3）托盘按其适用性可分为通用托盘和专用托盘。,五、托盘标准化,采用统一标准规格托盘，有以下好处：,1省去重复装卸，减少货物损耗；,2节省装货卸货时间，增加货车运输次数,3节省调换托盘占用的人力，降低物流成本；,4托盘可以租赁或互换使用，企业不需丢弃。积存或运回空托盘，提高了托盘利用率，也等于减少了自然资源消耗等。总之，托盘规格标准化不论对企业还是对国家。对全社会都能带来较好的效益。,目前，ISO制定的4种托盘国际规格是：,1200800（欧洲规格）,12001000（欧洲一部分、加拿大、墨西哥规格）,12191016（美国规格）,11401140（亚洲规格）,11001100（日本规格),我国目前托盘规格主要有三种尺寸：8001000；8001200；10001200。,托 盘,台板,叉口,我国托盘规格：,1000mm800mm,1200mm800mm,1200mm1000mm,平 板 托 盘,箱型托盘,折,叠,式,托,盘,金属制托盘,塑料制托盘,木,制,托,盘,两面叉入式,四面叉入式,单面叉入式,六、托盘尺寸的选择,1、要考虑运输工具和运输装备的规格尺寸。,2、要考虑仓库的大小、每个货格的大小。,3、要考虑托盘装载货物的包装规格。,4、要考虑托盘的使用区间。,七、托盘结构上的选择,托盘的结构直接影响到托盘的使用效率，合适的结构能够充分发挥叉车高效率作业的特点。,1用于运输、搬运、装卸的托盘要选择强度高、动载大的托盘。,2.根据托盘装载货物以后是否要堆垛决定选择单面还是双面托盘。,3如果托盘是用在立体库内的货架上，还要考虑托盘的结构是否适合码放在货架上。,八、托盘的正确使用,托盘的正确使用应该做到包装组合码放在托盘上加上适当的捆扎和裹包，便于利用机械装卸和运输，从而满足装卸、运输和存储的要求。,一、托盘的载重质量,每个托盘的载重质量应小于或等于2吨。为了保证运输途中的安全，所载货物的重心高度，不应超过托盘宽度的三分之二。,二、托盘货物的码放方式,托盘的承载表面积利用率一般应不低于80。,托盘货物的码放方式有如下要求：,1.木质、纸质和金属容器等硬质直方体货物,单层或多层交错码放,；,2.纸质或纤维质类货物,单层或多层交错码放,，,用捆扎带十宇封合,；,3.密封的金属容器等圆柱体货物单层或多层码放，,用木质货盖加固,；,4.需进行防潮、防水等防护的纸质品、纺织品货物单层或多层交错码放，拉伸或收缩包装或增加,角支撑、货物盖隔板等来加固结构,；,5.易碎类货物单层或多层码放，增加,木质支撑隔板结构；,6.金属瓶类圆柱体容器或货物单层垂直码增加,货框给板条加固结构,；,7.袋类货物,多层交错压实码放,。,案例:呼唤新材料环保拒绝木质托盘,中国物流与采购联合会托盘专业委员会前不久的调查结果显示，我国托盘的年增长量，保守的估计应该不低于2000万片。其中木质托盘的占有量达到90以上。另据统计一棵成材树只能做6-7个托盘，并且木质托盘的寿命比较短，平均不超过一年半。,世界森林正以每年1700万公顷的速度急剧锐减，而我国目前的森林面积仅占国土总面积的13%左右。人均森林覆盖面积不足1.6亩，在160个国家和地区中排名第120位。森林拥有量与快速发展经济的矛盾日渐突出。,据中国塑料协会废弃塑料利用委员会的统计资料，每年全国废塑料总量已高达7000万吨，这些废料包括一次性包装材料、中空瓶、农用地膜及工业废料，其治理办法通常采用填埋和焚烧处理。相关研究表明，废弃塑料在填埋后200多年才能分解完毕，且分解过程中会溶解出有毒物质，对土质造成破坏；废弃塑料的焚烧通常会导致有害气体释放，影响空气质量及周边环境。,成熟的塑木复合材料托盘,随着世界范围内的环保浪潮的推动，具有环保理念的新材料、新工艺已经开始在托盘生产中得到了推广和使用。并且采用新材料、新工艺生产的托盘在市场占有的分额有逐年上升的趋势。,从托盘委员会掌握的情况来看，目前市场上能够替代木质托盘的其他材料，按照市场占有率排序依次为,塑料托盘、金属托盘、复合材料托盘,。其中塑料托盘和金属材料托盘的生产工艺和应用已经相对比较成熟。,目前复合材料比较成熟的是塑木复合材料。它是将塑料和木质纤维（如木粉、稻壳、秸秆等）按照一定的比例混合后加入特定的改性剂，经过高温融合然后挤出一定性状的型材，再经过组合制成托盘。塑木材质的托盘同时具有了塑料托盘的优点比如防腐蚀、易清洗，同时又具有木质托盘的优点比如，后期加工简单、成本相对塑料托盘比较低等特点。,几种材质托盘比较,性能 塑木托盘 木质托盘 塑料托盘 金属托盘,每次使用的费用 最低 高 比较低 比较低,结构尺寸的稳定性 稳定 不稳定 稳定 稳定,强度 高 一般 一般 高,防潮性 高 低 高 高,吸水性 无 高 无 无,被污染性 无 高 无 无,安全性 高 低 高 高,顾客定制尺寸 随意 随意 固定 相对固定,其主要性能指标如下表所示：,上表列出了几种材质的托盘的性能比较。除了比木托盘更耐用外，塑木复合托盘比塑料托盘价格上更便宜。塑料托盘最致命的弱点是不利于仓库货架存储，因为目前塑料托盘普遍存在的问题就是托盘的钢度不够，应用于货架存放的时候会发生蠕变现象。另外由于塑料托盘在生产中要采用注塑工艺，不同的模具开发是塑料托盘生产企业在生产过程中的一项庞大费用，正因为这样塑料托盘的生产成本一直降不下来。,通过以上的比较，可以看到新型复合材料的优点是很明显的。复合材料应用于托盘的生产，将极大的降低传统托盘生产使用中对宝贵的木材资源的消耗，其可回收再使用的特点，使其具有更突出的性能价格比，更强的适应性使其具有更广阔的使用空间,。,中国托盘调查,中国物流与采购联合会托盘委员会成立以来，2002年对中国托盘的使用现状首次进行了全面调查。该调查历时一个多月，涉及相关企业300余家，范围涵盖了托盘的生产，使用，销售等各个环节行业上包含了生产企业，运输企业，仓储企业和流通企业。地域分布上选择了物流业比较发达的北京、天津、上海、广州四大城市。调查显示：,(1)现有托盘的材质,根据调查数据显示：目前中国现有托盘的总数量比较保守的估计不少于,七千万个,，实际使用的数量应该远高于此数字。相关数字统计表明中国托盘正以不低于2000万片年左右的速度递增。其中木质托盘约占90左右，塑料托盘约占8左右，钢托盘、塑木托盘及其他材质的托盘约占2左右,。,调查中发现作为新型材料的塑木托盘因其具有塑料托盘与木质托盘的优点，在使用中占的比例有上升的趋势。由于在托盘市场中占主流地位的木质托盘的生产不规范，以上数字不是结论性的数字。,托盘的广泛应用可以大大提高整个物流系统作业效率和有效降低物流成本。一般认为，一个国家的托盘拥有总量是衡量其物流现代化水平的标志之一。中国的托盘总量远远落后于美国(拥有托盘约15-20亿个)、日本(有7-8亿个托盘)等发达国家。,2)、现有使用托盘的规格,目前流通中的托盘规格比较多。常见规格mm包括：20001000；15001100；15001000；14001200；13001000；12001000；1200800；12001100；11001000；11001100；1100900；10001000；1000800；12001200；13001600；13001100 等几十种规格。其中塑料托盘的规格相对比较集中，主要是11001100和12001000，约占塑料托盘的50左右。这与塑料托盘生产中要使用注塑模具，而模具的开发成本比较高有直接的关系。木质托盘的规格比较混乱，目前的规格主要是使用单位根据自己产品的规格定制，这与木质托盘制造工艺相对比较简单有关。钢制托盘的规格不是很多主要集中在二至三个规格，主要用于港口码头等单位。其对于托盘的承载重量要求较高。,(3)、现有托盘的周转方式,统计表明，现阶段中国托盘在使用中基本上是属于企业内部周转。对于生产企业，托盘的使用范围仅限于从企业的仓库和运输环节之间的搬运。对于物流企业，托盘也是局限于企业内部调配使用。没有形成一个托盘顺畅流通的机制。,(4)、托盘作业的情况,统计显示，目前托盘的使用基本上是配合叉车来使用的。平均800-1000片托盘配备一台叉车。,叉 车,一、叉车概述,二、常见叉车类型及使用环境,(一)按动力装置分类,1、内燃式叉车,以内燃机为动力，根据所用燃料的不同可分为：汽车机、柴油机和液化石油气叉车；,特点：动力性和机动性好，适用范围非常广泛；,2、电动式叉车,以蓄电池为动力，用直流电机驱动。,特点：结构简单，机动灵活，环保性好；,不足：动力持久性差，需要专用的充电设备，行驶速度不高，对路面要求高。,主要适用于：室内作业的场合。,（二）按照结构特点分类,1、平衡重式叉车,2、插腿式叉车,3、侧面式叉车,4、前移式叉车,5、集装箱叉车,6、高货位拣选式叉车,前移式叉车,插腿式叉车,侧面式叉车,平衡重式叉车,图19 低位拣选车,图21 固定平台搬运车,图20 高位拣选叉车,图22 集装箱叉车,窄通道叉车,集装箱叉车工作示意图,（三）按用途分类,1、通用叉车,在大多数场合下都能使用的叉车，适用范围广泛。,2、专用叉车,具有专门用途的叉车，如堆垛叉车、集装箱叉车、箱内作业叉车等。,手动托盘叉车 电动托盘叉车,电动托盘堆垛机 平衡重式叉车,前伸式叉车 VAN系列叉车(高位拣料车),三、叉车的总体结构,（一）动力装置,（二）起重装置,1）工作装置；2）液压传动系统；,（三）运行装置,1）传动系统 2）行驶系统,3）转向系统 4）制动系统,四、叉车的技术参数和主要性能指标,用来反映叉车的结构特征和工作性能的参数，包括性能参数、尺寸参数、质量参数,（一）叉车的主要技术参数,1）额定起升质量m,e,指用货叉起升货物时，货物重心至货叉垂直段前壁的距离不大于载荷中心距时，允许起升货物的最大质量。,额定起升质量系列：0.5t 0.75t 1.0t 1.5t 2.0t 3.0t 4.0t 5.0t 8.0t 10t 12t 15t 16t 20t 25t 32t 40t,2）载荷中心距c,指在货叉上放置标准质量的货物、确保叉车纵向稳定时，其中心至货叉垂直段前壁间的水平距离。,3）最大起升高度H,max,指叉车在平坦坚实的地面上，满载、轮胎气压正常、门架直立，货物升至最高时，货叉水平段的上表面至地面的垂直距离。,4）门架倾角,是指无载叉车在平坦、坚实的地面上，门架相对其垂直位置向前和向后倾斜的最大角度。,门架前倾角,：作用是便于叉取和卸放货物；,门架后倾角,：作用是当叉车带货行驶时防止货物从货叉上滑落。,5）最大起升速度,hmax,通常指叉车在坚实的地面上满载时，货物举升的最大速度。,6）最大运行速度,amax,一般指叉车满载时，在干燥、平坦、坚实的地面上行驶时所能达到的最大速度。,7）满载最大爬坡度i,max,指叉车满载时，在干燥、坚实的路面上，以低速档等速行驶所能爬越的最大坡度。,8）最小转弯半径R,min,指叉车在空载低速行驶、转向轮处于最大偏转角时，瞬时转向中心距叉车纵向中心线的距离。,9）最小离地间隙h,min,指车体最低点与地面的间隙。,10）直角通道最小宽度,可供叉车往返行驶的、成直角相交的通道的最小理论宽度。,11）堆垛通道最小宽度,叉车在正常作业时，通道的最小理论宽度。,12）回转通道最小宽度,可供叉车调头行驶的直线通道的最小理论宽度。,13）最大高度和宽度,决定叉车能否进入仓库、集装箱、船车内进行作业的参数。,（二）主要使用性能指标,1）装卸性,2）牵引性,3）稳定性,4）制动性,5）机动性,6）通过性,7）经济性,其他仓储设备,一、巷道堆垛机,（一）巷道堆垛机概述,巷道堆垛机是在高层货架的窄巷道内作业的起重机，可大大提高仓库的面积和空间利用率，是自动化仓库的主要设备，又称“有轨堆垛机”。,人工推移堆垛机,1、人工推移方便，减轻堆垛工人劳动强度,2、构造轻巧，通道较窄，提高仓容利用率,3、适于小型货物的堆垛,机械堆垛机,机械化程度高,外型尺寸小，车体无须作直角转向，而使前部的门架或货叉作直角转向及侧移，减少通道面积，提高仓容利用率,堆垛高度较高，一般为6米,巷道式堆垛机,自动化程度高,行走速度快，一般为4米至120米/分钟,额定载重量高，一般0.5吨,提升速度一般为12至30米，最高达48米,适用于自动化仓库,机架、运行机构、起升机构、,载货台及存取货机构组成,巷道式堆垛起重机（有轨巷道式堆垛机）,专用于高架仓库,。采用这种起重机的仓库高度已达45米左右。起重机在货架之间的巷道内运行，主要用于搬运装在托盘上或货箱内的单元货物；也可开到相应的货格前，由机上人员按出库要求拣选货物出库。,巷道式堆垛起重机由起升机构、运行机构、货台司机室和机架等组成。,（二）巷道式堆垛机结构组成,1、起升机构,起升机构由电动机、制动器、减速机、滚筒或链轮以及柔性件组成。,2、运行机构,运行机构由电机，联轴节，制动器，减速箱和行走轮组成。按运行机构所在位置的不同可以分为地面运行式、上部运行式、中间运式等，其中地面运行式使用最广泛,3、载货台及取货装置,载货台是货物单元承接装置，通过钢丝绳或链条与起升机构联接。载货台可沿立柱导轨上下升降。取货装置安装在载货台上，有司机室的堆垛机，司机室也一般装在载货台上，随载货台的升降。对只需要拣选一部分货物的拣选式堆垛机，则载货台上不设取货装置，只有平台供放置盛货容器之用。,二、物流输送系统概述,由物流输送设备与信息控制技术相结合而形成的自动化、智能化、自动化的物流系统。,（一）物流输送系统设备的分类,1、根据输送物料的不同,1）箱式输送设备,2）托盘输送设备,3）其他类输送设备,输送机是一种连续搬运货物的机械，根据用途和所处理货物形状的不同，输送机可分为带式输送机、辊子输送机、链板输送机、悬挂式输送机等。,（1）带式输送机,2、根据输送设备的结构特性,（2）辊子输送机,（3）链板输送机,（4）悬挂式输送机,三、自动升降机(外用电梯),（一）自动升降机的概念,（二）自动升降机的分类,（三）自动升降机的结构,四、分拣输送系统,（一）横向推出式分拣机,（二）升降推出式分拣机,（三）倾斜式分拣机,（四）悬吊式分拣机,五、专用机械,
