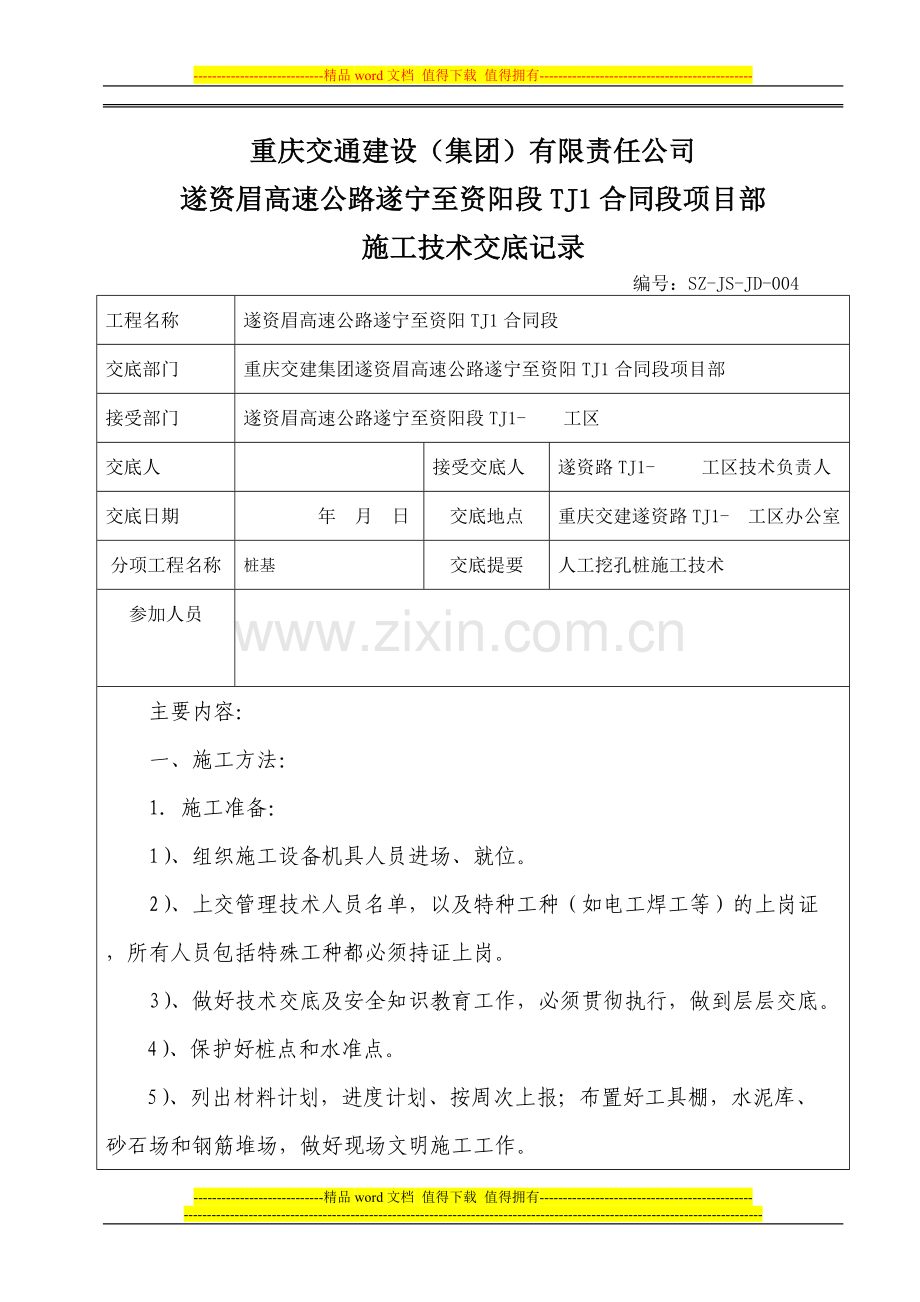

重庆交通建设（集团）有限责任公司
遂资眉高速公路遂宁至资阳段TJ1合同段项目部
施工技术交底记录
编号：SZ-JS-JD-004
工程名称
遂资眉高速公路遂宁至资阳TJ1合同段
交底部门
重庆交建集团遂资眉高速公路遂宁至资阳TJ1合同段项目部
接受部门
遂资眉高速公路遂宁至资阳段TJ1- 工区
交底人

接受交底人
遂资路TJ1- 工区技术负责人
交底日期
年 月 日
交底地点
重庆交建遂资路TJ1- 工区办公室
分项工程名称
桩基
交底提要
人工挖孔桩施工技术
参加人员

主要内容：
一、施工方法：
1．施工准备：
1）、组织施工设备机具人员进场、就位。
2）、上交管理技术人员名单，以及特种工种（如电工焊工等）的上岗证
，所有人员包括特殊工种都必须持证上岗。
3）、做好技术交底及安全知识教育工作，必须贯彻执行，做到层层交底。
4）、保护好桩点和水准点。
5）、列出材料计划，进度计划、按周次上报；布置好工具棚，水泥库、
砂石场和钢筋堆场，做好现场文明施工工作。
6）、按规范要求接好水、电系统，安排专人专职管理。
2．人工挖孔桩施工工艺流程：
测量放线定位—>浇筑锁口护圈、挖第一节桩孔土方—>支摸复核桩中心线—>
浇护壁砼—>
在第一节护壁上投测标高及十字桩位桩线—>安装垂直运输架和排水，送
风、照明设施—>
第二节桩孔挖土—>清理孔壁、校核桩孔垂直度和桩径—>拆上节模板、
支第二节模板、
浇灌第二节护壁砼—>以上各节重复至设计深度—>检查持力层后扩底—>
清理虚土、排水、检查尺寸和持力层—>封底后直接吊放钢筋笼灌注桩身砼—>
养护和孔口安全保护。
3．施工方法：
1）、测量方法：定桩位和控制采用全站仪、设水准点2个，便于控制桩的
标高，标高采用水准仪和塔尺测量，在成孔过程中，每节应测桩位和垂直度，
及时调整，垂直度采用十字架吊锤测量。
2）、成孔
A 开挖土方：采用人工由上面而正逐层开挖，其中卵石层，砂石层与
物质粘土层，可用一字镐开挖，泥质粉砂岩层用镐破碎后开挖，先挖中部后挖四
周周，扩底部分先挖桩身再修扩底，正常情况下每开挖0.95m则进行护壁。
B 护壁支模采用弧形组合钢模拼装而成，用U型卡连接，将上下设两半
圆组成的钢圈顶紧，在每次使用前模板必须校正和清理以保证砼外观，护壁砼
采用机械搅拌，人工运、浇筑，混凝土强度应符合设计要求，按设计要求控制
护壁和配置钢筋。
C 排水：桩孔内有大量渗水时，在桩孔内先挖较深集水井，用泥浆泵
将地下水排出桩孔外沟内，随挖随加深集水井，当涌水量很大时，对桩密集区
，可将一桩超前开挖，使附近地下水汇集于此桩孔内，用潜水泵踌抽出，起到
深井降水作用。
D 清孔封底，桩孔达到设计要求持力层或嵌岩深度时，请设计方、勘探
方、建设方、监理方验岩样，确认达到设计要求持力层，即扩底清孔，清孔应
确认无渣无水，清孔后即用砼封底，厚度为200mm。
3）、钢筋笼制作及安装：
A 制作：钢筋笼整节制作，主筋接头采用闪光对焊，主筋与箍筋梅花点焊
固定，对钢筋长度大于18mm时宜分阶段制作，在桩孔口接头，接头按规范要
求错开焊接，同时内设Φ16加强内环，（桩径≥1400mm时），焊接等边三角形
内撑确保吊装时不变形。
B 钢筋笼安装：配备起重机械或采用三角架安放钢筋笼，将钢筋笼吊至孔
口并在孔口固定，在钢筋外侧对称方向设砼垫块，以确保钢筋保护层的厚度。
砼保护层厚度控制在50mm，钢筋笼主筋的保护层允许偏差±10 mm.
4）、桩芯砼灌注：砼采用集中搅拌，输送泵输送。砼下料必须采用串筒，
串筒离灌注面高度小于2m，分层浇灌振捣密实，分层厚度为0.5~0.8m采用插
入式振动棒振捣，快插慢拔，以保证砼的密实度，砼浇捣完毕后，派专人进行
养护。
二、 施工要求：
A 人工挖孔应严格控制深度，每次开挖不得>1m，做到随挖随护。如发
现下部土质情况较差时开挖深度应控制在0.5~0.8m。护壁内必须放置钢筋，详
细配筋见设计施工图。桩孔内出来的土，不能堆放在桩孔四周，应派人运到远
离桩孔的空地堆放，确保桩内安全施工以及现场文明施工。
B 护壁施工时，严格按设计图施工，每节校核桩孔径和垂直度，控制桩径偏
差在±50mm ,成型桩孔垂直度允许偏差0.5%。桩位允许偏差±50mm，护壁砼
严格按施工配合比，过磅计量，每台班留试块2组。
C 钢筋笼制作成型后，必须符合设计和规范要求，主筋间距允许偏差±10
mm，螺旋箍±20mm，直径±10mm，长度偏差控制在±50mm范围。同时主筋接头
必须错开，钢筋笼的焊接及接头必须符合国标GB50204-2002要求，同时必须
送检，操作人员必须持证上岗，钢筋笼过长采用分段制作，连接采用双面帮条
焊，焊接时必须保证钢筋笼的垂直度。成型钢筋必须经监理、质检认可合格后
，方可使用。
D 桩芯砼：灌注中采用串筒，串筒底离砼不得大于2m，以免砼产生离析，
同时应采用分层浇捣并采用插入式振动棒振捣，确保砼的密实度，每一台班留
设试件不少于一组，砼浇捣完毕后，必须养护。
三、 安全措施：
1）、安全要求：
A：进入施工现场的人员必佩戴安全帽，不得穿拖鞋、高跟鞋进入施工现
场，井下作业时，应随时检查垂直运输工具是否牢固，结实，同时管理人员必
须在现场巡视，发现隐患及时处理，不论是成孔完毕否，不施工时，桩孔上必
须覆盖好，设置明显警告示警标志。
B、所有用电必须符合GBJ59-99要求，采用“三相五线制”孔内照明不得
使用超过36V电源，孔内抽水时井下不得有作业人员。所有用电、配电设备有
牢靠的接地、接零和漏电触电保护装置，设专职人员维护操作。
C、严禁洒后作业，孔内不得吸烟和使用明火。每天开工前，先送风，施
工作业中采用专人制，井中不得离人保证孔内和孔外的联系，防止事故。
D、为保证现场文明施工，应做好工完料清，定期检查更换用水管道、检
漏补缺，保证现场整洁、无水泥袋、无积水，搅拌机四周无砼，桩孔外无土无
残留砼块。
E、基坑内积水必须用水泵及时排出，在水中作业时，必须穿好绝缘线，
带好绝缘手套，电线需悬空架设，不得泡在水中，严防触电。
2）、人工挖孔桩施工时，对施工现场所有设备、设施、安全装置、工具和
劳保用品等需要经常进行检查，确保完好和安全作用。
3）、每天开工前，先用送风泵向孔内送风、以增加孔内氧气含量，据地勘
探资料和基坑开挖情况看有毒气体和可能性较小，但不可大意，施工时必须注
意检测以免中毒。
4）、建立健全各级领导职工的安全生产岗位责任制，做到有章可循，严格
遵守安全技术和操作规程。加强对作业人员进行三级安全教育和安全培训，接
受技术交底，正确执行安全操作规程和使用安全防护用品工具。
5）、严禁酒后操作，不准在孔内吸烟和使用明火作业。照明时采用12V
安全行灯，电压不得高于36V。
6）、已灌注完砼和正在挖孔未完的桩口，设围栏、井盖和安全标志，围
栏高度≥900mm。
7）、孔内抽水设施（水泵、电缆）必须绝缘可靠，勤检勤换，地面设置
触电保护器。孔口配合孔内作业人员要密切注视孔内情况，不得撤离岗位。
8）、施工场内一切电源，电路的安装和拆除，必须由持证电工专管，电器
必须严格接地、接零和使用漏电保护器。且所有电线全部采用橡胶铜芯电缆，
配电箱固定架设，不准随便移动。各桩孔用电必须分闸使用。严格一闸多孔一
闸多用。严格要求执行“施工现场临时用电安全技术规范”GBJ59-99。施工现
场必须是持证电工值班。
9）、当相邻桩孔扩孔后净距小于1.5倍壮径时，不能同时挖扩大头，需先
浇灌一根桩砼后，达到1Mpa强度再放扩邻桩孔，以免塌方。
10）、在灌注桩身砼时，相邻范围内的挖孔作业应停止，并不得在桩孔底
留人。
11）、在工地出入口设置安全标记，安全标语桩孔在夜间施工时，专门设
置红灯。
12）、每孔设置一根通风管，保证孔内的氧气含量，及时送风。
13）、孔口提升架必须固定，上、下提升用Ф13钢丝，并随时检查脱丝、
脱股现象，发现异常及时更新。
14）、下井施工人员必须穿雨鞋作业，下井时系安全带。
15）、严禁井下施工人员带电作业，必须先抽水、送风、断电源后下井作业。
16）、保证孔下与孔口通讯联系，孔口不能离人。工人上下井设置软爬梯。
17）、保持现场文明，砼渣和土方及时清理，按指定的地点堆放。
18）、以上各点要求各工区施工班组应共同遵守。
