华洋新世界国际广场
地下室高分子自粘防水卷材

施

工

方

案

建设单位：安徽宿州市华洋置业有限公司
设计单位：江西省建筑设计研究总院
监理单位：宿州市峙恒建设监理事务所
施工单位：南昌市第二建筑工程公司
日 期：二零一三年五月九日

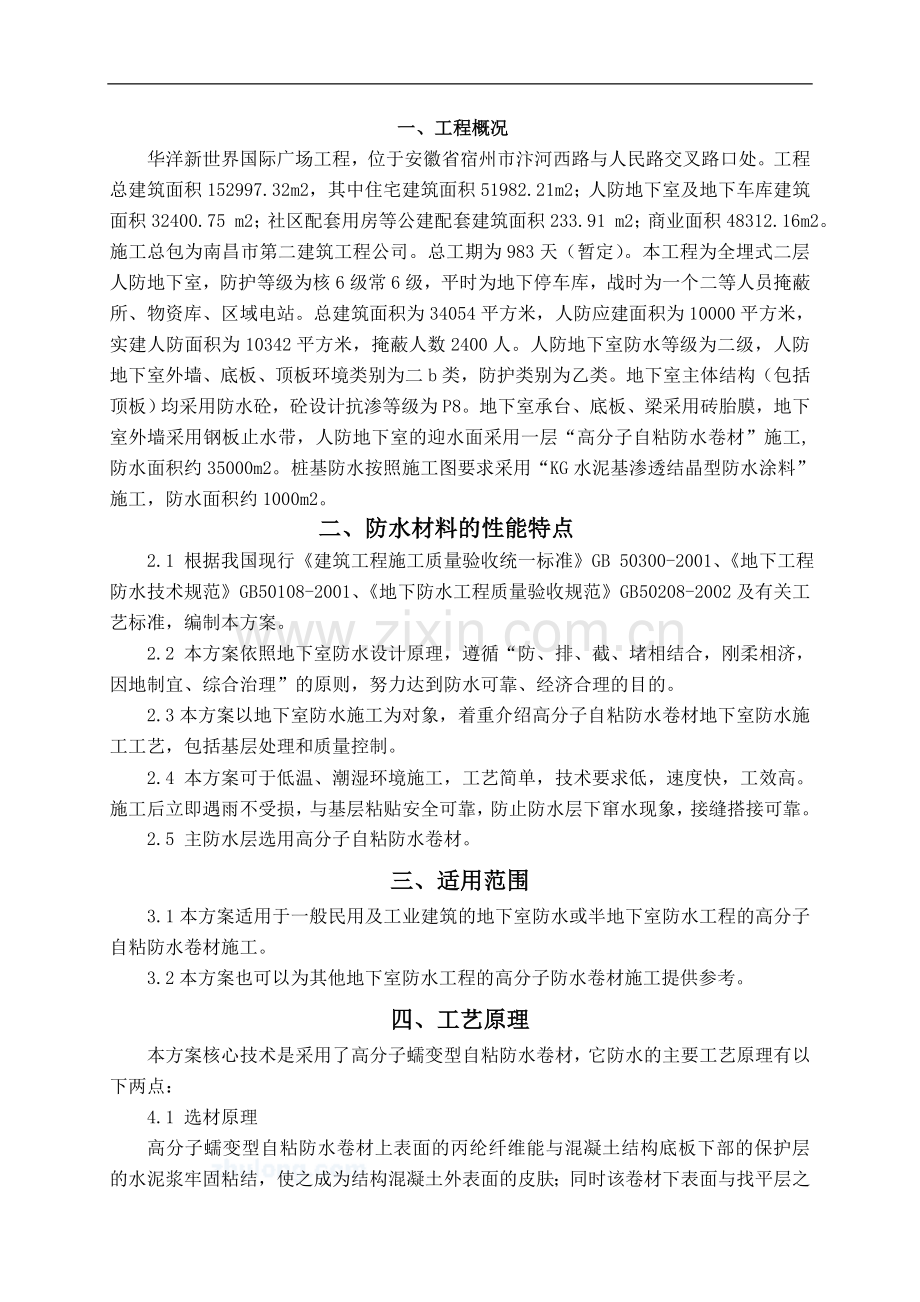

一、工程概况
华洋新世界国际广场工程，位于安徽省宿州市汴河西路与人民路交叉路口处。工程总建筑面积152997.32m2，其中住宅建筑面积51982.21 m2；人防地下室及地下车库建筑面积32400.75 m2；社区配套用房等公建配套建筑面积233.91 m2；商业面积48312.16m2。施工总包为南昌市第二建筑工程公司。总工期为983天（暂定）。本工程为全埋式二层人防地下室，防护等级为核6级常6级，平时为地下停车库，战时为一个二等人员掩蔽所、物资库、区域电站。总建筑面积为34054平方米，人防应建面积为10000平方米，实建人防面积为10342平方米，掩蔽人数2400人。人防地下室防水等级为二级，人防地下室外墙、底板、顶板环境类别为二b类，防护类别为乙类。地下室主体结构（包括顶板）均采用防水砼，砼设计抗渗等级为P8。地下室承台、底板、梁采用砖胎膜，地下室外墙采用钢板止水带，人防地下室的迎水面采用一层“高分子自粘防水卷材”施工,防水面积约35000m2。桩基防水按照施工图要求采用“KG水泥基渗透结晶型防水涂料”施工，防水面积约1000m2。
二、防水材料的性能特点
2.1 根据我国现行《建筑工程施工质量验收统一标准》GB 50300-2001、《地下工程防水技术规范》GB 50108-2001、《地下防水工程质量验收规范》GB 50208-2002及有关工艺标准，编制本方案。
2.2 本方案依照地下室防水设计原理，遵循“防、排、截、堵相结合，刚柔相济，因地制宜、综合治理”的原则，努力达到防水可靠、经济合理的目的。
2.3本方案以地下室防水施工为对象，着重介绍高分子自粘防水卷材地下室防水施工工艺，包括基层处理和质量控制。
2.4 本方案可于低温、潮湿环境施工，工艺简单，技术要求低，速度快，工效高。施工后立即遇雨不受损，与基层粘贴安全可靠，防止防水层下窜水现象，接缝搭接可靠。
2.5 主防水层选用高分子自粘防水卷材。
三、适用范围
3.1本方案适用于一般民用及工业建筑的地下室防水或半地下室防水工程的高分子自粘防水卷材施工。
3.2本方案也可以为其他地下室防水工程的高分子防水卷材施工提供参考。
四、工艺原理
本方案核心技术是采用了高分子蠕变型自粘防水卷材，它防水的主要工艺原理有以下两点：
4.1 选材原理
高分子蠕变型自粘防水卷材上表面的丙纶纤维能与混凝土结构底板下部的保护层的水泥浆牢固粘结，使之成为结构混凝土外表面的皮肤；同时该卷材下表面与找平层之间的粘结料为蠕变材料，它材护层既能粘贴在找平层上，又可与找平层之间有相对滑动，这样不仅可以防止混凝土垫层受地理条件影响而产生损坏，即使垫层损坏了也不会使防水层遭受毁损，保障良好的防水效果。
地下室外墙和顶板迎水面采用高分子蠕变型自粘防水卷材，不需用水泥或其它粘结剂粘结，可以直接粘结于干燥或潮湿基面，而且其粘结性能不受粘结材料固化时间和外界温度的影响，操作便利，粘结后还可以抵抗结构变形引起的裂缝，防水效果安全可靠。
4.2 粘结机理
对丙烯酸酯单体进行改性后，使卷材本体长链分子含有丰富的亲水性链段，这些链段形成的游离键相当于“爪子”一样能伸入基层表面的孔隙中，牢牢地抓紧基面。水泥在水化过程中产生胶体反应，其表面的微观结构为多孔结构，蠕变分子的亲水性链段可以直接伸进水泥胶体的孔隙中，也可以通过水分子带入水泥胶体的孔隙中，所以高分子蠕变型自粘防水卷材既适应于干燥基面又可适应于潮湿基面，对水泥基面和混凝土有良好的粘结效果，能使卷材和基层有效地形成一个整体。
4.3 蠕变机理
蠕变材料分子呈长链型线性结构，其物料形态介于固体和液体之间，分子间键能较弱，在外力的作用下长链分子可以弯曲变形，分子间可以互相滑动，而其物理和化学性能均不发生变化，这使卷材具有极好的柔软性和外力自流平性，能自我化解内应力。
五、工艺流程及操作要点
5.1工艺流程
基层处理→弹基准线→试铺裁剪卷材→掀去隔离膜→卷材铺粘辊压排气铺平→搭接缝粘贴密封→卷材收头处理→检查验收
5.2操作要点
5.2.1施工前准备工作
5.2.1.1已完工程应符合《建筑工程施工质量验收统一标准》GB50300-2001。
5.2.1.2防水施工前应对图纸审核，了解地下室工程施工图中的防水细部构造和技术要求，并编制地下室防水工程施工方案或技术措施。
5.2.1.3材料检查：
按《地下防水工程质量验收规范》GB50208-2005第4.2.7款，检查水泥是否有检验报告、出厂合格证、计量措施和现场抽样试验报告；另外还应检查砂的粒径是否满足要求，是否有出厂合格证及生产日期是否过期等。
按《地下防水工程质量验收规范》GB50208-2002第4.3.10款，检查高分子自粘卷材是否有质量检验报告、环保检验报告、出厂合格证和现场抽样试验报告。
防水材料进入现场，应按规定进行现场取样复试，复试合格后方可使用。
5.2.1.4必须遵守国家现行的有关安全防火、环保规定。
5.2.2一般要求
5.2.2．1检查基层：1、基层要求湿润无明水；2、基层应平整、坚固、干净、坡度准确。
5.2.2.2铺大面积卷材前，先对节点进行处理；
5.2.2.3卷材搭接宽度≥100㎜；卷材铺粘前应预铺裁剪，尺寸准确；隔离纸必须完全撕净。
注意：遇基层有孔洞、缺棱掉角，用聚合物水泥砂浆修补；遇有酥松、起壳的找平层，要敲掉、铲除。清理干净后，用1：2水泥砂浆重新批挡，找平压实；遇有干缩裂缝或麻面，清理干净后，用聚合物水泥防水涂料多遍涂刷密实，并宽出缝隙20～30mm。
5.2.3地下室底板防水卷材施工
5.2.3.1基面处理：清除基层表面的灰尘、杂物，干燥的基面预先洒水润湿，有明水处应先排除明水，遇有不平基面处先做20厚DS砂浆找平。（DS砂浆是用一种叫DS的防水添加剂与砂浆拌合在一起的防水砂浆,该砂浆广泛使用于屋面、卫生间、厨房、地下室、墙壁、人防、铁路、隧道等各项工业、民用的防水、防渗、防漏、防潮施工，与其他砂浆相比，具有抗压强度高、粘结性能好、泌水少，施工性能好，使用方便，同时有利于防止起壳和干裂等优点。）
5.2.3.2节点细部处理：对地下室阴阳角、桩头、后浇带、变形缝等需做附加层的位置，铺设好附加层后在其上面喷涂一层水泥素浆，以便后续卷材的铺贴。
5.2.3.4弹线：按卷材的宽度尺寸在基层上弹设卷材铺贴控制线，以确保防水卷材铺展、顺直。
5.2.3.5展开卷材，拉直平铺（隔离纸向下）于基面需铺贴的位置，与弹线对齐、顺直；对需要裁剪的卷材进行裁剪。卷材与卷材之间的搭接，长边不少于100mm，短边不少于150mm，卷材搭接宽度的偏差应小于10mm。底板卷材铺贴收头至侧墙，铺贴高度为500 mm。
5.2.3.6抬起卷材一端，并撕开卷材隔离纸约0.5～1m，从卷材底下留出一角，拉住留出一角的隔离纸，沿底面抽出，边抽出边用压辊滚压排出空气，使卷材与基面粘贴牢固。
5.2.3.7 封边处理：
长边搭接方法：掀起上面卷材的搭接部位，在下面卷材的搭接部位刮涂聚合物水泥砂浆，立即粘上上面卷材的搭接部位，最后，在粘接好的卷材上用聚合物水泥砂浆密封搭接缝。（由于聚合物水泥砂浆干起来比较慢，所以此法更适用于南方地区地下室防水）。
短边搭接方法：掀起上面卷材的搭接部位，在下面卷材的搭接部位刮涂聚合物水泥砂浆，立即粘上上面卷材的搭接部位，在粘接好的卷材上用聚合物水泥砂浆密封搭接缝。
5.2.3.8 对铺贴、密封后的卷材用C20细石混凝土做一层3㎝厚的保护层。
具体做法参照图1

图1、地下室底板
5.2.4侧墙、顶板防水卷材施工
5.2.4.1打掉侧墙外底板余留的临时保护层。
5.2.4.2基面处理：清除基层表面的灰尘、杂物，干燥的基面预先洒水润湿，有明水处应先排除明水，基面处先做20厚DS砂浆找平。
5.2.4.3弹线：按卷材的宽度尺寸在基层上弹设卷材铺贴控制线，以确保防水卷材铺展、顺直。
5.2.4.4侧墙卷材铺贴方向为垂直方向。展开卷材，拉直平铺（隔离纸向下）于基面需铺贴的位置，与弹线对齐、顺直；对需要裁剪的卷材进行裁剪。卷材与卷材之间的搭接，长边不少于100mm，短边不少于150mm，卷材搭接宽度的偏差应小于10mm。
5.2.4.5抬起卷材一端，并撕开卷材隔离纸约0.5～1m，从卷材底下留出一角，拉住留出一角的隔离纸，沿底面抽出，边抽出边用压辊滚压排出空气，使卷材与基面粘贴牢固。
5.2.4.6掀起搭接部位的卷材，用速凝型聚合物1：1.7水泥制浆涂刷，并粘贴压实， 水泥为42.5的普通硅酸盐水泥，
5.2.4.7对准周边和卷材搭接缝，用水性沥青基密封膏1：0.5水泥涂刷封边 ，水泥为42.5的普通硅酸盐水泥。
5.2.4.8侧墙防水卷材铺贴时，应铺过侧墙到底板面上（见图2），与底板防水卷材用速凝型聚合物1：1.7水泥制浆搭接，后用水性沥青基密封膏1：0.5水泥进行密封。
5.2.4.9顶板防水层施工完毕后，在已铺好的卷材上面做一道土工布隔离层，再做70厚C20细石混凝土保护层。
5.2.4.10侧墙防水层施工完毕后，应采用70厚聚苯泡沫板保护，侧墙外底板用70厚C20细石混凝土做保护层，并立即回填土。
具体做法参照图2

图2、地下室顶板、侧墙
5.2.5细部构造施工
5.2.5.1阴阳角：底板、侧板、顶板阴阳角处，均应做成圆弧，且应先做附加层，后做防水层。具体施工时，附加层沿阴阳角两边各250mm铺贴防水卷材，防水层和加强层之间用速凝型聚合物1：1.7水泥制浆涂刮，并粘贴压实， 水泥为42.5的普通硅酸盐水泥。具体做法参照图3：

图3、 阴阳角
5.2.5.2桩头做法：桩头防水采用水泥基渗透结晶型防水涂料，找平层与桩头间留凹槽并嵌填密封材料。桩头顶部及侧面至密封槽均用水泥基渗透结晶型防水涂料做防水处理。具体做法参照图4：

图4、 桩头
5.2.5.3后浇带做法：底板、侧板、顶板后浇带应设在受力和变形小的部位，宽度为700～1000 mm。后浇带混凝土强度等级应比两侧混凝土提高一个等级，钢筋应连接，两侧中部放置遇水膨胀橡胶条，附加增强层采用柔性防水，每边宽出后浇带约300 mm。具体做法参照图5：

图5、 后浇带
5.2.5.4变形缝的做法：变形缝附加防水层采用高分子自粘防水卷材，密封材料上部用聚合物水泥砂浆封堵。具体做法参照图6：
1、保护层； 2、密封材料（半缝） 3、密封材料； 4、橡胶止水带； 5、￠6钢筋＠500（夹套）； 6、结构防水混凝土； 7、高分子自粘卷材； 8、防增强层； 9、聚苯板； 10、背村材料； 11、混凝土垫层； 12、聚苯板保护

图6、 变形缝
5.2.6卷材收头处理要点：
5.2.6.1泛水收头铺贴：待大面卷材铺好后，将铺于泛水的卷材清理干净展平，剥去隔离纸后，由下而上将卷材粘贴于泛水基层，辊压排气。
5.2.6.2收头钉压：按照设计高度，将卷材弹线裁剪平齐，用压条钉压卷材，压紧钉牢，钉距500～800mm。
5.2.6.3端头密封：卷材端头用密封胶封严。
5.2.6.4保护层：从墙面（泛水收头上部）开始用聚合物水泥砂浆抹压至端头下防水层，完全覆盖泛水卷材端头。
5.2.7注意事项
5.2.7.1卷材铺贴完毕后，应及时进行保护层施工。
5.2.7.2伸出基层的管道、设备、或预埋件等，应在卷材施工前安装完毕，防水层完工后，不得在其上面凿孔打洞或重物冲击。
5.2.7.3隔离纸必须完全撕净，不应留存。卷材撕下的隔离纸应远离火源并及时处理。

六、工程材料
6.1 防水材料选用
6.1.1满足基层适应性：选择的防水层首先要解决对基面的封闭，封闭毛细孔、洞和裂缝，这就要求防水层能堵塞毛细孔、洞和细裂缝，与基面粘结要牢固，杜绝水在防水层底面窜流，同时还应适应基层新裂缝产生和动态变化。另外，由于基面的不平整、多变化的形状，防水材料要与之相适应。满足基层适应性的防水材料可采用一种或多种材料复合，适应基层的材料多数为涂料和压敏型、蠕变型自粘卷材，但由于适应基层抗裂性能的不同，它常采用与其它防水材料如卷材类材料复合的方法。
6.1.2满足温度适应性：防水层所处工作环境，最低温度对选择防水材料低温柔性相适应起到决定作用，防水材料在低温时还应具有一定的变形能力，一定的延伸率和韧性，否则防水层就会受到破坏。
6.1.3满足耐久性要求：在满足耐用年限内，防水层的材料经组合要能抵御自然因素的老化和损害，满足人们正常使用功能的要求，否则防水层的质量是不能保证的。
6.1.4满足施工性要求：选用的材料应便于施工，工艺简便可行，机具先进可靠，对施工环境条件适应性宽，对施工条件要求不严格，便于保证施工质量。
6.1.5满足互补相容性要求：选用的防水材料，在性能上应是互补的，如刚柔结合、涂卷结合、弹塑性结合等。相邻的防水材料应是相容的，在结合上相容，具有良好的结合性能，互不妨碍；在材性上相容，不可互相侵害。
6.1.6 满足环保性要求：环保性日益受到重视，对环境有污染，对人身（包括对施工人员）有害的防水材料不能选用，尤其是无保护措施情况下更是不可选用的。
6.2 各种高分子防水卷材性能比较（见下表）
表一： 各种高分子防水卷材性能对比
序号
性能项目
蠕变自粘卷材
三元乙丙卷材
共混卷材
PVC卷材
改性沥青卷材
自粘
卷材
TPO卷材
LYX－603
聚乙烯丙纶
1
强度（N/mm）
 5.0
7.5
5.0
10.0
16
9.0
5.0
9.0
6.0
2
延伸率（%）
 100
450
250
200
30
30
250
10
400
3
抗应力疲劳性
好
较好
一般
一般
较差
一般
较好
较差
较差
4
蠕变性
强
无
无
无
无
弱
无
无
无
5
抗裂性
好
——
——
——
——
较好
——
——
——
6
自愈性
强
差
差
差
差
弱
差
差
差
7
防窜水性
强
差
差
差
差
好
差
差
好
8
搭接性
好
差
差
较好
较好
好
较好
较好
较好
9
环保性
环保
环保
环保
环保
环保
环保
环保
环保
环保
10
潮湿基面粘结
可
否
否
否
否
可
否
否
可
11
明水基面粘结
可
否
否
否
否
可
否
否
否
12
耐酸碱性
好
好
好
好
好
好
好
好
好
13
耐高温
好
好
好
好
好
好
好
好
好
14
耐低温（℃）
－30
－45
－30
－20
－25
－25
－20
－30
－20
15
耐穿刺性
好
差
差
好
差
好
好
差
好
16
不透水性
好
好
好
好
好
好
好
好
好
17
整体防水性
好
一般
一般
一般
一般
好
一般
一般
好
表二 合成高分子防水卷材的主要物理性能
项目
性能要求
硫化橡胶类
非硫化橡胶类
合成树脂类
蠕变型自粘防水卷材Ⅰ型
JL1
JL2
JF1
JS2
撕裂强度（KN/M）
≥25
≥24
≥18
≥60
≥50
断裂伸长率（％）
≥450
≥400
≥400
≥550
≥50
低温弯折性（℃）
-40无裂纹
-30无裂纹
-30无裂纹
-35无裂纹
-20无裂纹
不透水性
压力0.3MPa,保持时间30min,不透水
表三 合成高分子防水卷材的厚度
防水等级
设防道数
合成高分子防水卷材
1级
三道或三道以上设防
单层：≥1.5㎜；双层：每层≥1.2㎜
2级
二道设防
3级
一道设防
≥1.5㎜
复合设防
≥1.2㎜
6.3 材料要求
6.3.1所有材料必须符合质量标准与设计要求。
6.3.2所有进场的防水材料，必须有质量检验合格证、环保检验合格证。
6.3.3技术指标（《高分子防水材料第1部分：片材》GB 18173.1-2006）
6.4 高分子蠕变型自粘防水卷材
本工法所采用的高分子自粘防水卷材建议为高分子蠕变型自粘防水卷材。
6.4.1主要成份
高分子蠕变型自粘卷材的主要成份是水合性高分子蠕变材料，蠕变料由甲乙两组份生产而成，甲组份为主液，由改性丙烯酸酯单体、水、增稠剂、消泡剂、稳定剂等组成，乙组份为水溶性固化剂，甲乙组份经混合反应，与附膜或胎体构成自粘卷材。
6.4.2卷材的性能
6.4.2.1、蠕变抗裂性能好。可抗2cm以内的基层变形开裂，在设防部位-10℃低温条件下仍能保持良好的蠕变性能；
6.4.2.2、湿粘结性能好。该卷材改变了传统卷材难以在潮湿基面上粘贴施工的现状，不论是地下室、屋面、还是在其它特殊部位的防水处理，只要无明水即可施工，即使大雨过后，也只需把积水清理干净就能立刻做防水施工；
6.4.2.3、抗刺穿自弥补性能。在受到刺穿破坏时，该卷材自身的高分子层依靠其良好的柔软性和吸水后细微的膨胀性能，可以自动修复愈合受损的缺陷处，使卷材保持整体防水效果。
6.4.2.4、良好的抗“窜水”性能。该卷材采用玻璃化温度低、气密性好、水密性好、耐老化性好的高分子化合物经过特殊工艺加工而成。卷材具有与水泥材料（水泥浆、水泥砂浆、混凝土）结合优异的特点，不用粘结剂就能让卷材和基层形成整体，能从根本上解决防水层与基层之间的“窜水”问题。
6.4.2.5、安全环保。该卷材主成分为水合高分子，无气味、无毒、无害、无污染，不用任何粘结剂，使用安全，属绿色环保产品。
6.4.3规格（蠕变料厚度+聚乙烯丙纶厚度）
厚度：2.0㎜(1.0㎜+1.0㎜)可直接用于地下室三级防水要求的环境使用；3.0㎜(2.0㎜+1.0㎜)可直接用于地下室一、二级防水要求的环境使用；幅宽：1.0M
七、常用工具
序号
名称
单位
用途
1
手持压棍
个
压实卷材和搭接缝
2
剪刀
把
裁剪卷材
3
卷尺
把
量度尺寸
4
粉袋
个
弹基准线
5
扫帚
把
打扫基层
6
批刀
把
批砂浆用
7
滚筒
把
密封材料施工
8
刷子
把
密封材料施工
9
小推车
量
运输材料
八、劳动组织及安排
8.1施工管理组织机构
经理
工程技术
安全质量
安全组
材料组
质量组
施工组

8.2 以防水面积10000平米为例，应需工期为30天，施工人员46人，具体劳动组织如下：
劳动组织计划表
序号
工种名称
人数
备注
1
防水工
25

2
泥工
15

3
项目经理
1

4
技术员
1

6
材料员
1

7
安全管理员
1

8
工长
2

材料组织计划表
序号
名称
用量
备注
1
高分子自粘卷材
1.2 m2/m2

2
密封材料
0.3kg/ m2

3
速凝砂浆
0.3kg/ m2

施工进度表
进度
工序
1
3
6
8
10
12
14
16
18
20
22
25
28
30
基面处理

粘贴卷材

搭接卷材

密封

保护层

九、 安全措施
9．1严格执行各项安全法规，按安全技术规程的各项规定组织施工，做到安全文明施工。
9．2应对操作人员进行安全教育，掌握和了解安全操作规定，做好安全技术交底工作，严禁违章作业。
9.3“安全生产、预防为主”是施工现场的基本方针。工地应委派安全员，负责现场的安全管理工作，并制定落实岗位安全责任制，签订安全协议，工人上岗前必须进行安全技术培训，合格后才能上岗。
9.4施工材料和辅助材料多属易燃品，存放材料的仓库及施工现场必须符合国家有关防火规定。
9.5进场前，操作人员必须戴安全帽，穿好防滑鞋，不许抽烟、喝酒。
9.6进场后，操作人员应熟悉工作环境和施工条件，听从指挥，遵守施工现场制定的一切安全制度。
9.7注意成品保护。防水施工要与有关工序作业配合协调，防水专业队与有关施工操作人员共同保护防水层不遭破坏。
9.8雨天、雪天、五级风以上均不得施工。
十、质量控制
防水工程验收，应按《地下工程防水技术规范》GB 50108-2001、《地下防水工程质量验收规范》 GB50208—2002、《建筑工程施工质量验收统一标准》GB50300--2001进行验收，其中“主控项目，一般项目”必须严格按照技术规程要求进行验收。
10.1主控项目
10.1.1 卷材防水层所用卷材及主要配套材料必须符合设计要求。
检验方法:检查出厂合格证、质量检验报告和现场抽样试验报告。
10.1.2 卷材防水层及其转角处、变形缝、后浇带、桩头等细部做法均须符合设计要求。
检验方法:观察检查和检查隐蔽工程验收记录。
10.2 一般项目
10.2.1 卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。
检验方法:观察检查和检查隐蔽工程验收记录。
10.2.2 卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。
检验方法:观察检查。
10.2.3 侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致。
检验方法:观察检查。
10.2.4 卷材搭接宽度的允许偏差为-10mm。
检验方法:观察和尺量检查。
10.3为保证地下室防水工程质量，施工时必须执行下列要求。
10.3.1大面积施工应先做样板，待建设单位认可后才能大面积施工。
10.3.2施工现场气温低于-5ºC时，一般不宜施工，如确实急需施工时，环境温度应大于0ºC。
10.3.3防水层铺贴方法和卷材搭接顺序应符合施工工艺规定，搭接宽度应满足施工工艺要求，搭接缝必须粘牢、准确、严格，接缝边缘嵌填密封。盖压条必须粘结牢固，缝隙嵌填密封严实。卷材表面平整，收头牢固。
10.3.4细部构造做法必须符合设计要求。
10.3.5在浇筑细石混凝土保护层以前的整个施工过程中，不允许穿带钉子鞋的人员进入施工现场，以免损坏防水层。
10.3.6在浇筑细石混凝土保护层时，运送混凝土小车的铁腿根部必须用橡胶卷材垫好，并要捆绑牢固，避免小车铁腿损坏卷材防水层。如发现防水层被损坏，必须修复后，才能浇筑细石混凝土刚性保护层。
10.3.7严格按照操作规程、技术方案施工，对施工过程中出现的技术问题及时处理，严格把好质量关。
10.3.8竣工的防水层表面不得脱落、开裂、起鼓，不得有渗漏和积水现象。
10.3.9每完成一道工序应有专人检查，特别是隐蔽工程要达到合格，经验收后方可进行下道工序。
10.3.10卷材防水层的施工质量检验数量，应按铺贴面积每100㎡ 抽查1 处，每处10㎡，且不得少于3 处。
10.3.11地下室防水工程施工完毕，应及时整理全部技术资料，做好归档工作。
10.4保修期
地下室防水工程的保修期应不少于5年。由施工与使用单位签约，凡保修期内出现渗漏，由施工单位负责返修，费用由责任方负担。
十一、环保措施
11.1所使用卷材的成分必须满足现行国家对有机物成分的挥发性、重金属的含量、所含成分物质的辐射性等各项指标的规定。具体指标可以参考《室内装饰装修材料聚氯乙稀卷材地板中有害物质限量》GB 18586-2001。
11.2施工人员进入施工现场应先进行环保培训，提高人员环保意识。
11.3施工前，对基坑附近建筑物、构筑物进行调查，以便采取相应保护措施。
11.4施工现场的材料和使用工具等应堆放整齐，施工后所产生的废弃物应及时分类清运，保持工完场清，做到文明施工。
11.5施工用料应做到长材不短用，加强材料回收利用，节约材料。
11.6在施工过程中，最大限度地减少施工中产生的噪声和环境污染。当无法避免噪声时，则应对施工现场采取隔声隔离措施。
11.7每次用完的施工机具，必须及时用有机溶剂（如二甲苯等）清洗干净，以便于重复应用。
11.8施工用水不得随意排放，进行沉淀后方可排入排水系统。
11.9现场使用的粘结材料尽量使用环保产品。
11.10严格按照当地有关环保规定执行。
