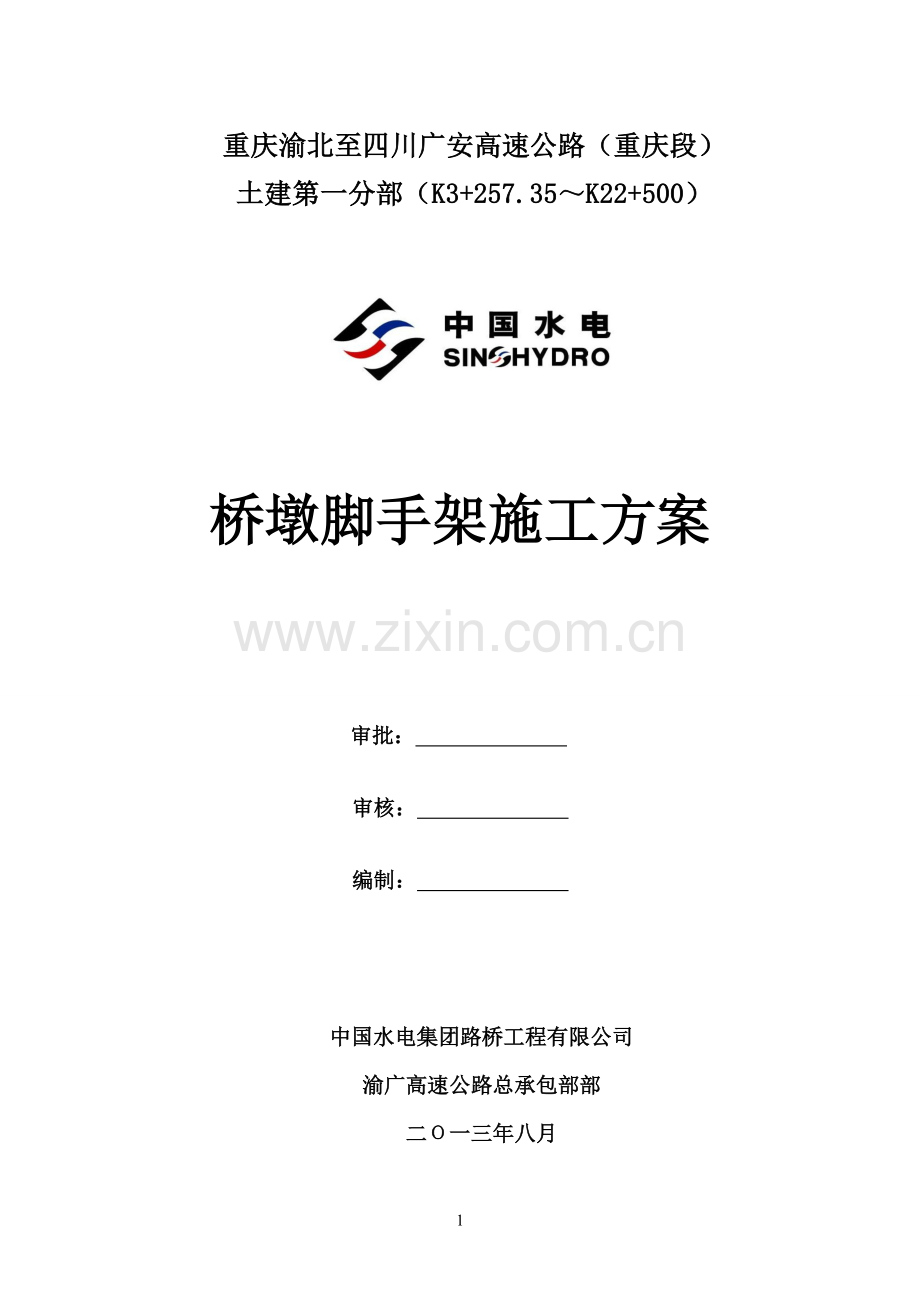

重庆渝北至四川广安高速公路（重庆段）
土建第一分部（K3+257.35～K22+500）

桥墩脚手架施工方案

审批：
审核：
编制：

中国水电集团路桥工程有限公司
渝广高速公路总承包部部
二Ο一三年八月

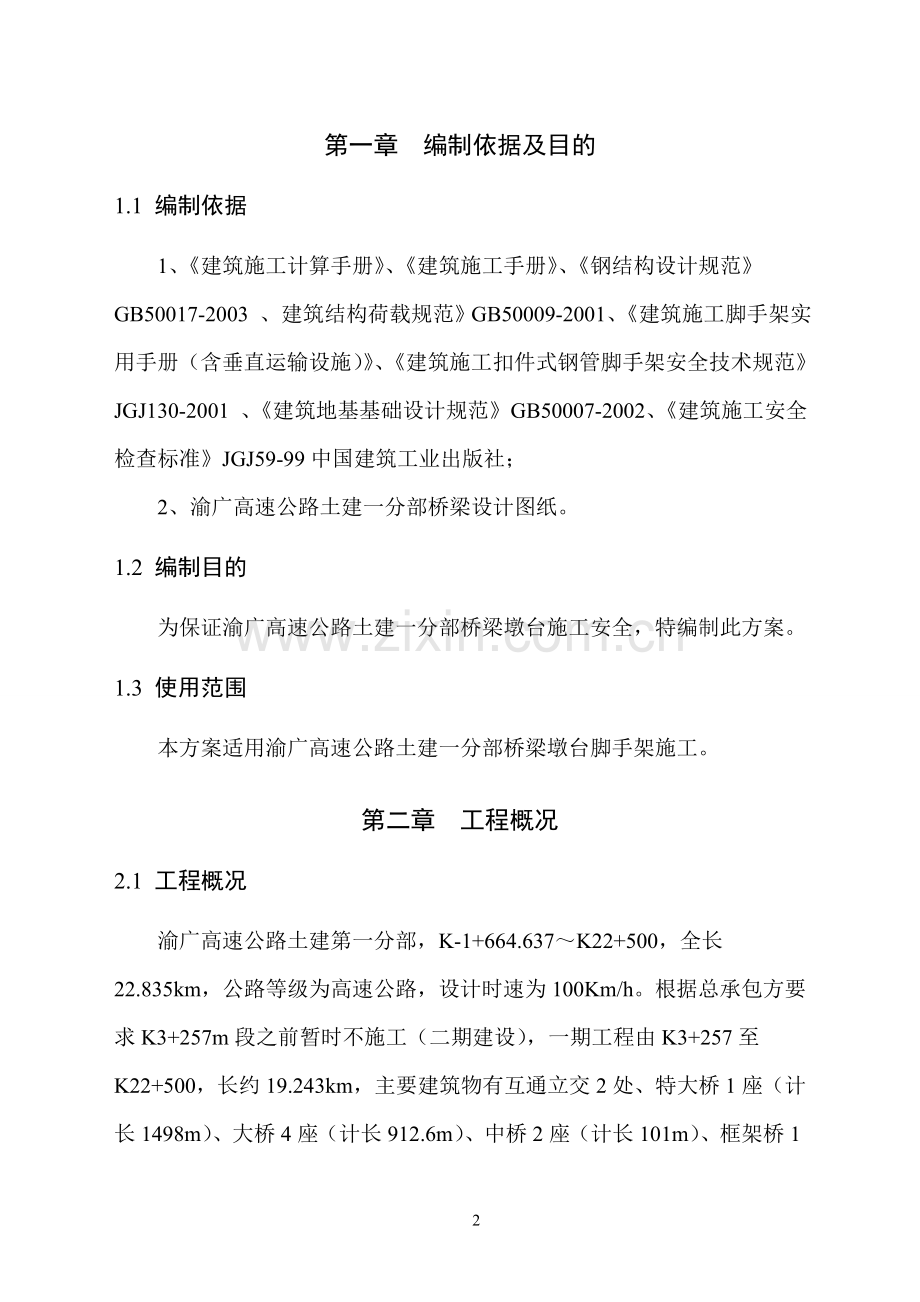

第一章 编制依据及目的
1.1 编制依据
1、《建筑施工计算手册》、《建筑施工手册》、《钢结构设计规范》GB50017-2003 、建筑结构荷载规范》GB50009-2001、《建筑施工脚手架实用手册（含垂直运输设施）》、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 、《建筑地基基础设计规范》GB50007-2002、《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；
2、渝广高速公路土建一分部桥梁设计图纸。
1.2 编制目的
为保证渝广高速公路土建一分部桥梁墩台施工安全，特编制此方案。
1.3 使用范围
本方案适用渝广高速公路土建一分部桥梁墩台脚手架施工。
第二章 工程概况
2.1 工程概况
渝广高速公路土建第一分部，K-1+664.637～K22+500，全长22.835km，公路等级为高速公路，设计时速为100Km/h。根据总承包方要求K3+257m段之前暂时不施工（二期建设），一期工程由K3+257至K22+500，长约19.243km，主要建筑物有互通立交2处、特大桥1座（计长1498m）、大桥4座（计长912.6m）、中桥2座（计长101m）、框架桥1座（计长208m）、分离式立交（车行天桥）3座（计长164m）、人行天桥3座（计长146m）
1、桥梁名称：特大桥1座：黑水滩河特大桥，大桥4座：周家沟大桥、青龙咀大桥、白杨湾大桥、陡梯1#大桥，中桥2座：龙井湾中桥、陡梯2#中桥，桥梁总长3639.6m；
2、跨径：本标段共有20m、30m、40m三种跨径。
3、基础：为直径1.8m、2.0m、2.2m的混凝土灌注桩（360根）+地系梁基础146个+承台17个；
3、桥墩：36个直径为1.6m，63个直径为1.8m，47个直径为2.0m钢筋混凝土柱式桥墩；7个直径为2.6m，10个直径为3.0m的钢筋混凝薄壁空心桥墩；
4、桥台：采用U型台、扩大基础；
5、桥梁：预应力混凝连续T型梁，20mT梁602片、30mT梁392片、40mT梁245片；
2.2 地质条件
1、地形地貌
拟建高速公路位于重庆市北部，属于缓丘、宽谷地貌。地形地貌严格受地质构造控制，由一系列走向北东的条形背斜、向斜相间排列的梳状构造和隔挡式构造形成的构造地貌，北部收敛，南部撒开似帚状展布，海拔在190～400m之间。
2、底层岩性
该标第四系土层只要有第四系人工填土、冲洪积层、坡洪积层、残坡积层段底层单一，均为侏罗系中统上沙溪庙组，厚度1095～1340m。岩性以紫红色泥岩、砂质泥岩、泥质粉砂岩夹紫、黄灰色岩屑长石石英砂岩为主。底部为一层沉积相对稳定，厚约30m的砂岩。分布于背斜两翼边缘，主要分布线路起点至隧道进口附近。
3、地质构造
测段无断层通过，主要发育悦来向斜：位于偏岩～复兴场，轴向N15°～30°E,，轴部侏罗系上沙溪庙组地层，两翼侏罗系珍珠冲组～新田沟组地层，东翼倾角50～70°，西翼倾角35～60°，长35km，两翼不对称。
2.3 不良地质和特殊岩土
桥区范围内无不良地质及特殊岩土。
第三章 脚手架方案选择
本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：
1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：钢管落地式脚手架。
第四章 脚手架材料选择
l、 钢管落地脚手架，选用外径48mm，壁厚3mm，钢材强度等级Q235，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关有资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。
2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。
3、脚手板、脚手片采用符合有关要求。
4、安全网采用密目式安全网，网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及建筑安全监督管理部门发放的准用证。
第五章 脚手架搭设流程及要求
5.1操作流程
1、落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→铺脚手板→扎防护栏杆→扎安全网。
2、定距定位：根据模板构造要求在桥墩四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
3、在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设。当脚手架操作层高出斜撑顶两步时，宜先立外排，后立内排，其余按下构造要求搭设。
5.2 施工步骤
1、地基处理：
（1）根据现场实际情况，承台或地系梁边缘距墩身距离足够的情况下，脚手架立杆可直接立在承台或地系梁上，只需设钢垫板，不需要进行地基处理。若承台或地系梁范围不够，则需对地基进行处理，从承台或地系梁边缘向外围按照3～5%找坡，回填土夯实，上面铺设5cm厚脚手板，之后在脚手板上铺设钢底座，然后再铺设立杆。
（2） 下雨过后要对脚手架架体基础进行全面检查，严禁脚手架基底
积水下沉。
2、排水措施：
在距脚手架外排立杆外0.5米处，设置一排水沟，排水沟坡度为3－5‰。在核实位置设出口，引排到指定地点，或者在最低点，设置积水坑，水流入坑内，用潜水泵将水排出场外。
3、立杆设置：
(1)脚手架采用双排双立杆，立杆顶端高出结构1.5米，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接。
(2)脚手架立杆纵距1.5m，横距1m，步距1.8m；内侧立杆距模板边缘不超过20cm。

图1 立杆及排水示意图
(3)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50cm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(4)立杆应设置垫木和钢底座，并设置纵横方向扫地杆，采用直角扣件固定在距底座下皮20㎝处的立杆上。
(5)立杆的垂直偏差应控制在不大于架高的1／400。
(6)同排内外侧两根立杆连线与墩身表面垂直。
4、大横杆、小横杆设置
(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为15cm。
(2)用直角扣件与立柱扣紧；其长度大于3跨、不小于6米，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50㎝，各接头距立杆的距离不大于50㎝。
(3)按立杆与大横杆交点（主节点）及大横杆跨中设置小横杆，小横杆与墩台身表面垂直，主节点处两端采用直角扣件扣紧在立柱上，跨中大横杆处扣紧在大横杆上，以形成空间结构整体受力。
(4)根据作业层脚手板搭设的需要，可在两立柱之间在等间距设置增设1～2根小横杆，保证脚手板端头距离小横杆不超过15cm。

图2 立杆及纵横水平杆布置图
5、剪刀撑
(1)本脚手架剪刀撑随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。
(2)脚手架外侧立面必须设剪刀撑，剪刀撑一般每5步5跨设置一道，斜杆与地面的夹角为50.2度。斜杆相交点处于同一条直线上，并沿架高连续布置。
(3)剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间每个主节点处均设固定点。所有固定点距主节点距离不大于15㎝。
(4)最下部的斜杆与立杆的连接点距地面的高度控制在30㎝内。
(5)施工中应根据结构物的高度及脚手架的长度和宽度，结合现场实际情况合理设置剪刀撑和斜撑。
(6)剪刀撑的杆件连接采用搭接，其搭接长度≥100㎝，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离≥10㎝。
6、脚手板铺设
(1)脚手板首选采用松木，厚5㎝、宽20－30㎝、长度不少于3.5米的硬木板；也可以采用竹串片脚手板。
(2)脚手板设置在3根横向水平杆上，并在两端8㎝处用直径1.2㎜的镀锌铁丝箍绕2～3圈固定。当脚手板长度小于2米时，可采用两根小横杆，各杆距接缝的距离均不大于15㎝。
(3)里外立杆间应满铺脚手板。拐角交接处平整，避免出现探头及空档现象，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。
7、斜道
(1)墩台高度不大于6m的脚手架，采用一字型斜道；
(2)墩台高度大于6m的脚手架，采用之字型斜道；
(3)斜道宜附着外脚手架或建筑物设置；斜道宽度不小于0.6m，坡度采用1∶1；拐弯处应设置平台，其宽度不应小于斜道宽度；
(4)斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于20cm；
(5)斜道脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于50cm；脚手板顺铺时，接头宜采用搭接；下面的板头应压住上面的板头，板头的凸棱外宜采用三角木填顺；斜道脚手板上应设置防滑木条，木条厚度宜为2～3cm。
8、防护设施
(1)在作业层下部架设一道水平兜网，随作业层上升，同时作业不超过两层，设置安全网防护。
(2)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。
(2)选用18铅丝张挂安全网，要求严密、平整。
(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.6m和1.2m。

图3 防护栏杆示意图
第六章 人员及设备物资配置
为了保证施工进度和安全有效可控，必要的人员、设备的配备是必不可少。

1、人员配备情况表
作业项目
人员类别
配备数量（名）
备注
脚手架施工
架子队
1
架子队长1名
技术负责人
1

安全员
1

技术员
1

质量员
1

领工员
1

工班长
1
每个墩身
架子工
20
每个墩身
其他工种
按施工要求配备

2、设备物资配备情况表
作业项目
设备类别
配备数量
备注
脚手架施工
钢管
按施工要求配备

扣件
按施工要求配备

脚手板
按施工要求配备

枕木垫座
按施工要求配备

吊车
1

手动葫芦
3个以上

安全防护用品
若干
按人员数量
其他物设
按施工要求配备

第七章 脚手架的检查与验收
1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。
2、验收时应具备下列文件：
(1)脚手架构配件的出厂合格证或质量分类合格标志。
(2)脚手架工程的施工记录。
(3)脚手架搭设过程中出现的重要问题及处理记录。
(4)脚手架工程的施工验收报告。
3、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。
(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；
(2)安全网的张挂及扶手的设置是否齐全；
(3)基础是否平整坚实、支垫是否符合规定；
(4)垂直度及水平度是否合格。
第八章 脚手架搭设安全技术措施
7.1 技术保障措施
1、架子搭设完毕，用合格密目安全网铺围护于架子的外围及底部。
2、钢管与扣件进场前应经过检查挑选所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40N·m～65 N·m之间。
3、架子搭设到10m高度时由架子搭设人员进行自检；架子搭设完毕后由搭设会同施工单位、监理单位对整个脚手架进行验收检查，验收合格后方可投入使用。
4、严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上；脚手架严禁悬挂起重设备。
5、脚手架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除：主节点处横、纵向水平杆。
7.2质量保障措施
1、操作人员作业前必须进行岗位技术培训与安全教育。
2、技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底，并传达至所有操作人员。
3、脚手架必须严格依据本方案进行搭设；搭设时，技术人员必须在现场监督搭设情况，保证搭设质量达到设计要求。
4、脚手架搭设完备，依据施工组织设计与单项作业验收表对脚手架进行验收，发现不符合要求处，必须限时或立即整改。
7.3 安全保障措施
1、架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。
2、在架子上施工的各工种作业人员，应注意自身安全；不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。
3、雨、雪、雾及六级以上大风等天气，严禁进行脚手架搭设、拆除工作。
4、应设安全员负责对脚手架进行经常检查和保修。
(1)在下列情况下，必须对脚手架进行检查
a 在六级以上大风和大雨后
b 停用超过二个月，复工前。
(2)检查保修项目
a 各主节点处各杆件的安装、构造是否符合方案的要求；
b 扣件螺丝是否松动；
c安全防护措施是否符合要求。
6、在脚手架上进行电、气焊作业时，必须有防火措施和专人看护,安全员巡视检查。
7、脚手架必须有防止坠物伤人的防护措施。
8、搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。
9、钢管架应设置避雷针，分置于外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30Ω。
10、脚手架不得搭设在架空线路的安全距离内，并做好可靠的安全接地处理。
11、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。
12、脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。
13、脚手架搭设人员正确使用安全帽、安全带、穿防滑鞋。
14、保证脚手架体的整体性，不得截断架体。
15、脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
16、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。
17、结构施工时不允许多层同时作业，同时作业层数不超过两层。
18、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。
第九章 脚手架拆除安全技术措施
1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，有计划的进行拆除。
2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。
3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。
5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。
6、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
7、拆架时严禁碰撞脚手架附近电源线，以防触电事故。
8、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
9、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。
10、输送至地面的杆件，应及时按类堆放，整理保养。
11、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
14、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
15、翻掀垫铺竹串片脚手板应注意站立位置，并应自外向里翻起竖立，防止外翻将竹串片内未清除的残留物从高处坠落伤人。
第十章 钢管落地脚手架计算书
扣件式钢管落地脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制。
10.1 参数信息
1、脚手架参数
搭设尺寸为：立杆的横距为 1m，立杆的纵距为1.5m，大小横杆的步距为1.8 m；
内排架距模板边缘长度为15cm；
采用的钢管类型为 Φ48×3.0；
横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；
2、活荷载参数
施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；
同时施工层数:1 层；
3、风荷载参数
本工程地处广东省肇庆市怀集县，桥址处于山谷中，风力较小，基本风压0.4 kN/m2；
风荷载高度变化系数μz 为0.62，风荷载体型系数μs 为1.13；
脚手架计算中考虑风荷载作用；
4、静荷载参数
脚手板自重标准值(kN/m2):0.300；
安全设施与安全网(kN/m2):0.005；
脚手板类别:木板脚手板；
每米脚手架钢管自重标准值(kN/m):0.033；
脚手板铺设总层数:8；
5、地基参数
地基土类型:粉质粘土；地基承载力标准值(kPa):150.00；
立杆基础底面面积(m2):0.3；地基承载力调整系数:1.00。
10.2 小横杆的计算:
根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的下面。小横杆自重，脚手板自重作为恒载，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1、荷载值计算
小横杆的自重简化为均布荷载：q1= 0.033kN/m；
脚手板的自重简化为均布荷载：q2=0.3×0.75=0.225 kN/m；
活荷载标准值：P=3×1×0.75 =2.25 kN；
最不利位置部载如下图：

图4 小横杆力学简图
2、受力验算
小横杆净跨径为1米，总长为1.3米；
均布荷载最大弯矩（跨中）计算公式如下:

Mqmax = （1.3×0.033+0.225）×12/8 = 0.033 kN.m；
集中荷载最大弯矩（跨中）计算公式如下:

Mpmax = 2.25×1/4 = 0.563 kN.m ；
最大弯矩 M= Mqmax + Mpmax = 0.596 kN.m；
最大应力计算值 σ = M / W = 0.596×106/4490=132.848 N/mm2 ；
小横杆的最大弯曲应力 σ =132.848 N/mm2 小于小横杆的抗压强度设计值 205 N/mm2，满足要求！
3、挠度验算
最大挠度考虑为小横杆和脚手板自重均布荷载与活载集中荷载的设计值最不利分配的挠度和；
均布荷载引起的最大挠度计算公式如下:

Vqmax=5×（0.033+0.225）×10004/(384×2.06×105×107800) = 0.151 mm ；
集中荷载标准值最不利分配引起的最大挠度计算公式如下:

Vpmax = 3.024×2250×10003 /(48 ×2.06×105×107800) = 6.383 mm ；
最大挠度和 V = Vqmax + Vpmax = 0.151+6.383 = 6.534mm；
小横杆的最大容许挠度计算值为[V] =1000/150=6.667mm，规范规定值为10 mm，6.534<6.667，满足要求！
10.3 大横杆的计算:
按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的下面。将大横杆跨中上面的小横杆传递荷载作为集中荷载(活载)，主节点处小横杆直接扣在立杆上，不在传递到大横杆上，大横杆自重作为均布荷载（恒载）计算大横杆的最大弯矩和变形。
1、荷载值计算
大横杆的自重标准值:q1=0.033 kN/m ；
活荷载产生集中荷载值: P=（1.3×0.033+0.225）/2+2.25=2.384 kN；

图5 大横杆设计荷载组合简图
2、受力验算
用连续梁弯矩计算软件计算得出活载作用下及自重（恒载）作用下大横杆支点最大负弯矩和跨中最大正弯矩分别为：
活载 Mmax支=－0.466kN.m Mmax中=0.47kN.m
恒载 Mmax支=－0.006kN.m Mmax中=0.003kN.m
支座最大弯距为 M1max= －0.466－0.006 =－0.472 kN.m
跨中最大弯矩为 M2max= 0.47+0.003 =0.473 kN.m
注：弯矩以杆件下侧受拉为正。
选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ = M / W = 0.473×106/4490=105.345 N/mm2；
大横杆的最大弯曲应力为 σ= 105.345 N/mm2 小于大横杆的抗压强度设计值 [f]=205 N/mm2，满足要求！
3、挠度验算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度。
计算公式如下：

其中：静荷载标准值: q= 0.033 kN/m；
活荷载标准值: P= 3×1=3 kN/m；
最大挠度计算值为：
V=0.677×0.033×15004/(100×2.06×105×107800)+0.99×3×15004/(100×2.06×105×107800)=6.822 mm
大横杆的最大容许挠度计算值为[V] =1500/150=10mm，规范规定值为10 mm，6.822<10，满足要求！
10.4 扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转单扣件承载力取值为8.00kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R ≤ Rc
其中 Rc — 扣件抗滑承载力设计值,取8.00 kN；
R — 纵向或横向水平杆传给立杆的竖向作用力设计值；
纵向水平杆传给立杆的竖向作用力设计值：
大横杆的自重标准值: P1 = 0.033×1.5=0.0495 kN；
跨中小横杆的自重标准值: P2 = 0.033×1.3/2=0.0215 kN；
脚手板通过跨中小横杆传至大横杆的自重标准值: P3 = 0.3×1×1.5/2=0.225 kN；
活荷载标准值: Q = 3×1×1.5 /2 = 2.25 kN；
按1.2×恒载+1.4×活载进行荷载组合得传至扣件最大荷载的设计值:
R1=1.2×(0.0495+0.0215+0.225)+1.4×2.25=3.505 kN；
横向水平杆传给立杆的竖向作用力设计值：
小横杆的自重标准值: P1 = 0.033×1.3/2=0.0215 kN；
脚手板传至小横杆的自重标准值: P2 = 0.3×1×1.5/2=0.225 kN；
活荷载标准值: Q = 3×1×1.5 /2 = 2.25 kN；
按1.2×恒载+1.4×活载进行荷载组合得传至扣件最大荷载的设计值:
R2=1.2×(0.0215+0.225)+1.4×2.25=3.446 kN；
Rmax=3.505< 8.00 kN，单扣件抗滑承载力的设计计算满足要求!
10.5 脚手架立杆荷载计算:
作用于脚手架立杆的荷载包括通过大横杆和小横杆通过扣件传递的静荷载、活荷载组合值，立杆自重产生的静载，防护栏杆、防护网产生的荷载，斜道产生荷载，风荷载。
1、在10.4中已经计算出每层大横杆和小横杆传递至立杆的竖向荷载，整理得恒载和活载分别为：
恒载 P1恒=1.2×(0.0495+0.0215+0.225+0.0215+0.225)=0.615 kN
活载 P1活=1.4×(2.25+2.25)=6.3 kN
2、立杆自重产生的荷载计算
本桥桥墩最高为12.5m，立杆计算高度取15m，组合系数为1.2；
立杆自重荷载为：P2=1.2×15×0.033kN/m=0.594 kN
3、防护措施荷载
防护栏杆每层两根，材料按水平杆同材料计算，0.033kN/m,防护网0.005kN/㎡，由此计算出每层产生荷载：
P3=1.2×（0.033×1.5×2+0.005×1.5×1.8）=0.125 kN
4、斜道产生荷载计算
斜道坡度为1:1，取一跨计算，跨度1.5m，上升高度1.5m，斜道长2.1m，按30cm一道脚踏横梯计算，斜道宽度60cm，
斜杆及扶手钢管自重：p1=2.1×2×0.033=0.139 kN
脚踏横梯自重：p2=0.8/2×5×0.033=0.066
P4=1.2×(p1+p2)=0.206 kN
5、风荷载标准值按照以下公式计算

其中 Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Wo = 0.4 kN/m2；
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Uz= 0.62 ；
Us -- 风荷载体型系数：取值为1.13；
经计算得到，风荷载标准值
Wk = 0.7 ×0.4×0.62×1.13 = 0.196 kN/m2；
综合得立杆最大轴向受力为：
不考虑风荷载 Pmax=（0.615+0.125+0.206）×8+0.594+6.3=14.46 kN
考虑风荷载 Pmax=（0.615+0.125+0.206）×8+0.594+0.85×6.3=13.52 kN
风荷载设计值产生的立杆段弯矩 Mw 为
Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.196×1.5×1.8×1.8/10
= 0.113 kN.m；
10.6 立杆的稳定性计算:
脚手架采用双立杆搭设，按照均匀受力计算稳定性。
1、不考虑风荷载时，双立杆的稳定性计算公式为：

立杆的轴向压力设计值 ：N = 14.46 kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数参照《扣件式规范》表5.3.3得 ：k = 1.155 ；当验算杆件长细比时，取块1.0；
计算长度系数参照《扣件式规范》表5.3.3得 ：μ = 1.5 ；
计算长度 ,由公式 lo = k×μ×h （h=1.8） 确定 ：l0 = 3.118 m；
长细比 lo/i = 196 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的计算结果查表得到 ：φ= 0.207 ；
立杆净截面面积 ： A = 4.24 cm2；
立杆净截面模量(抵抗矩) ：W = 4.49 cm3；
钢管立杆抗压强度设计值 ：[f] =205 N/mm2；
σ = 14460/(0.207×424)=158.04 N/mm2；
立杆稳定性计算 σ = 158.04 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
2、考虑风荷载时,双立杆的稳定性计算公式

立杆的轴心压力设计值 ：N =13.52 kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数参照《扣件式规范》表5.3.3得 ： k = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：μ = 1.5 ；
计算长度 ,由公式 l0 = kuh 确定：l0 = 3.118 m；
长细比: l0/i = 196 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.207
立杆净截面面积 ： A = 4.24 cm2；
立杆净截面模量(抵抗矩) ：W = 4.49 cm3；
钢管立杆抗压强度设计值 ：[f] =205 N/mm2；
σ = 13520/(0.207×424)+113451.801/4490 = 179.31 N/mm2；
立杆稳定性计算 σ = 179.31 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！
第十章 立杆的地基承载力计算
立杆基础底面的平均压力应满足 p ≤ fg
地基承载力设计值:
fg = fgk×kc = 150 kPa；
其中，地基承载力标准值：fgk= 150 kPa ；
脚手架地基承载力调整系数：kc = 1 ；
立杆基础底面的平均压力：p = N/A =48.2 kPa ；
其中，上部结构传至基础顶面的轴向力设计值 ：N = 14.46 kN；
基础底面面积 ：A =0.2×1.5= 0.3 m2 。
p=48.2 ≤ fg=150 kPa 。地基承载力满足要求！

下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！

员工年终工作总结【范文一】
　　201x年就快结束，回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：
　　一、虚心学习，努力工作
　　(一)在201x年里，我自觉加强学习，虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验。我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事，不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。
　　(二)201x年工程维修主要有：在卫生间后墙贴瓷砖，天花修补，二栋宿舍走廊护栏及宿舍阳台护栏的维修，还有各类大小维修已达几千件之多!
　　(三)爱岗敬业、扎实工作、不怕困难、勇挑重担，热情服务，在本职岗位上发挥出应有的作用
　　二、心系本职工作，认真履行职责，突出工作重点，落实管理目标责任制。
　　(一)201x年上半年，公司已制定了完善的规程及考勤制度。201x年下半年，行政部组织召开了年的工作安排布置会议年底实行工作目标完成情况考评，将考评结果列入各部门管理人员的年终绩效。在工作目标落实过程中宿舍管理完善工作制度，有力地促进了管理水平的整体提升。
　　(二)对清洁工每周不定期检查评分，对好的奖励，差的处罚。
　　(三)做好固定资产管理工作要求负责宿舍固定资产管理，
　　对固定资产的监督、管理、维修和使用维护。
　　(四)加强组织领导，切实落实消防工作责任制，为全面贯彻落实“预防为主、防消结合”的方针，公司消防安全工作在上级领导下，建立了消防安全检查制度，从而推动消防安全各项工作有效的开展。
　　三、主要经验和收获
　　在安防工作这两年来，完成了一些工作，取得了一定成绩，总结起来有以下几个方面的经验和收获：
　　(一)只有摆正自己的位置，下功夫熟悉基本业务，才能更好适应工作岗位。
　　(二)只有主动融入集体，处理好各方面的关系，才能在新的环境中保持好的工作状态。
　　(三)只有坚持原则落实制度，认真统计盘点，才能履行好用品的申购与领用。
　　(四)只有树立服务意识，加强沟通协调，才能把分内的工作做好。
　　(五)要加强与员工的交流，要与员工做好沟通，解决员工工作上的情绪问题，要与员工进行思想交流。
　　四、加强检查，及时整改，在工作中正确认识自己。
　　(一)开展常规检查。把安全教育工作作为重点检查内容之一。冬季公司对电线和宿舍区进行防火安全检查。
　　(二)经过这样紧张有序的一年，我感觉自己工作技能上了一个新台阶，做每一项工作都有了明确的计划和步骤，行动有了方向，工作有了目标，心中真正有了底!基本做到了忙而不乱，紧而不散，条理清楚，事事分明，从根本上摆脱了刚参加工作时只顾埋头苦干，不知总结经验的现象。就这样，我从无限繁忙中走进这一年，又从无限轻松中走出这一年，还有，在工作的同时，我还明白了为人处事的道理，也明白了，一个良好的心态、一份对工作的热诚及其相形之下的责任心是如何重要
　　(三)总结下来：在这一年的工作中接触到了许多新事物、产生了许多新问题，也学习到了许多新知识、新经验，使自己在思想认识和工作能力上有了新的提高和进一步的完善。在日常的工作中，我时刻要求自己从实际出发，坚持高标准、严要求，力求做到业务素质和道德素质双提高。
　　五、要定期召开工作会议，兼听下面员工的意见，敢于荐举贤才，总结工作成绩与问题，及时采取对策!
　　六、存在的不足
　　总的来看，还存在不足的地方，还存在一些亟待我们解决的问题，主要表现在以下几个方面：
　　1、对新的东西学习不够，工作上往往凭经验办事，凭以往的工作套路处理问题，表现出工作上的大胆创新不够。
　　2、本部有个别员工，骄傲情绪较高，工作上我行我素，自已为是，公司的制度公开不遵守，在同事之间挑拨是非，嘲讽，冷语，这些情况不利于同事之间的团结，要从思想上加以教育或处罚，为企业创造良好的工作环境和形象。
　　3、宿舍偷盗事件的发生，虽然我们做了不少工作，门窗加固，与其公司及员工宣传提高自我防范意识，但这还不能解决根本问题，后来引起上级领导的重视，现在工业园已安装了高清视频监控系统，这样就能更好的预防被盗事件的发生。
　　七、下步的打算
　　针对201x年工作中存在的不足，为了做好新一年的工作，突出做好以下几个方面：
　　(一)积极搞好与员工的协调，进一步理顺关系;
　　(二)加强管理知识的学习提高，创新工作方法，提高工作效益;
　　(三)加强基础工作建设，强化管理的创新实践，促进管理水平的提升。
　　在
