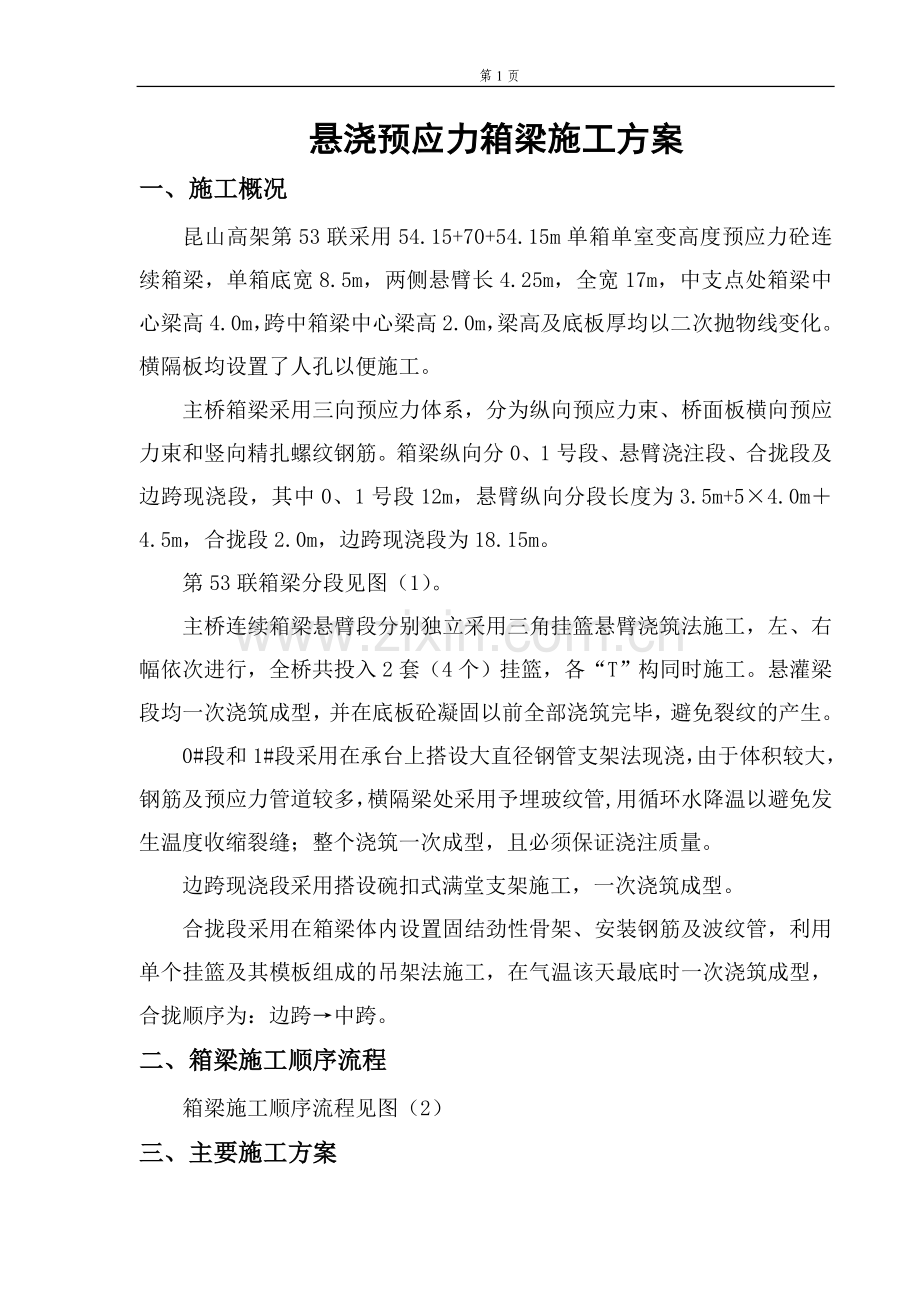

昆山高架桥挂篮施工方案.doc

第 9 页 悬浇预应力箱梁施工方案一、施工概况昆山高架第53联采用54.15+70+54.15m单箱单室变高度预应力砼连续箱梁，单箱底宽8.5m，两侧悬臂长4.25m，全宽17m，中支点处箱梁中心梁高4.0m，跨中箱梁中心梁高2.0m，梁高及底板厚均以二次抛物线变化。横隔板均设置了人孔以便施工。主桥箱梁采用三向预应力体系，分为纵向预应力束、桥面板横向预应力束和竖向精扎螺纹钢筋。箱梁纵向分0、1号段、悬臂浇注段、合拢段及边跨现浇段，其中0、1号段12m，悬臂纵向分段长度为3.5m+54.0m4.5m，合拢段2.0m，边跨现浇段为18.15m。第53联箱梁分段见图（1）。主桥连续箱梁悬臂段分别独立采用三角挂篮悬臂浇筑法施工，左、右幅依次进行，全桥共投入2套（4个）挂篮，各“T”构同时施工。悬灌梁段均一次浇筑成型，并在底板砼凝固以前全部浇筑完毕，避免裂纹的产生。0#段和1#段采用在承台上搭设大直径钢管支架法现浇，由于体积较大，钢筋及预应力管道较多，横隔梁处采用予埋玻纹管,用循环水降温以避免发生温度收缩裂缝；整个浇筑一次成型，且必须保证浇注质量。边跨现浇段采用搭设碗扣式满堂支架施工，一次浇筑成型。合拢段采用在箱梁体内设置固结劲性骨架、安装钢筋及波纹管，利用单个挂篮及其模板组成的吊架法施工，在气温该天最底时一次浇筑成型，合拢顺序为：边跨中跨。二、箱梁施工顺序流程箱梁施工顺序流程见图（2）三、主要施工方案1、箱梁施工工艺流程箱梁施工工艺流程见图（3）2、0、1号段施工0、1#段为箱梁与墩身连接的隅节点，截面内力最大且受力复杂，钢筋和预应力管道密集，因此，保证0#、1#段施工质量是箱梁施工的关键。0、1#梁段设计长度12m，两端各悬出墩身5m，混凝土工程数量为247.3m3，为保证0、1#段混凝土的整体性和良好的外观质量，采用在承台上搭设支架，利用支架一次浇筑成型的方法施工。0#、1#梁段施工工艺流程见图（5）2.1、施工支架施工支架内、外分别采用壁厚0.8CM直径42.5CM钢管作为支撑，钢管底面支撑在承台上，并与承台预埋钢筋焊接以提高支架稳定性及承载力，钢管上铺设型钢作为横梁，根据模板各部位的实际受力及纵梁的型号，在横梁上布设钢支撑，然后铺设纵梁。底模架在上部形成的施工平台上，支撑内外模架和模板。(全文共 页,以下内容省略) 您必须申请为VIP（贵宾）用户，才能阅读全文。 申请过程很简单，即填好以下内容发到 hpct邮箱： 1、您是单位需要，请将您单位名称，地址，邮编，联系人姓名、电话发过来。 2、您是个人需要，请将您姓名，地址，工作或学习单位，身份证号，发过来。 您的资料填写不全或者填写有误， 您的VIP申请有可能不被接受。 以后计划定期向高级VIP客户邮寄的免费资料光盘，您也可能无法收到。 一般情况下，当天邮件当天都会回复，如果过了两三天您还是没有收到回信， 请您再次发信到hpct 或发手机短信到13022067895 精品工程资料网：下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
