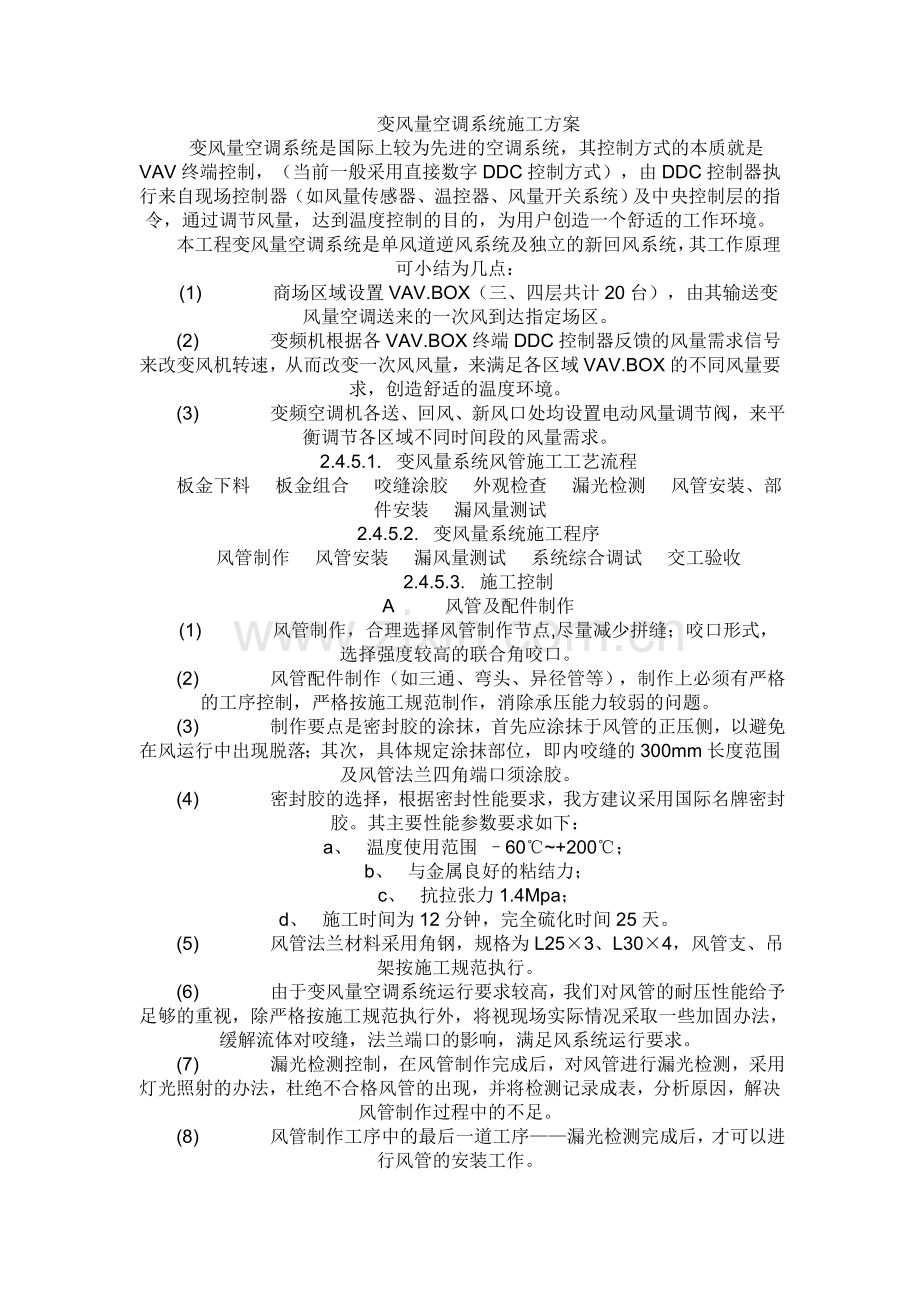

变风量空调系统施工方案.doc

变风量空调系统施工方案
变风量空调系统是国际上较为先进的空调系统，其控制方式的本质就是VAV终端控制，（当前一般采用直接数字DDC控制方式），由DDC控制器执行来自现场控制器（如风量传感器、温控器、风量开关系统）及中央控制层的指令，通过调节风量，达到温度控制的目的，为用户创造一个舒适的工作环境。
本工程变风量空调系统是单风道逆风系统及独立的新回风系统，其工作原理可小结为几点：
(1)             商场区域设置VAV.BOX（三、四层共计20台），由其输送变风量空调送来的一次风到达指定场区。
(2)             变频机根据各VAV.BOX终端DDC控制器反馈的风量需求信号来改变风机转速，从而改变一次风风量，来满足各区域VAV.BOX的不同风量要求，创造舒适的温度环境。
(3)             变频空调机各送、回风、新风口处均设置电动风量调节阀，来平衡调节各区域不同时间段的风量需求。
2.4.5.1.  变风量系统风管施工工艺流程
板金下料    板金组合    咬缝涂胶    外观检查    漏光检测    风管安装、部件安装    漏风量测试
2.4.5.2.  变风量系统施工程序
风管制作    风管安装    漏风量测试    系统综合调试    交工验收
2.4.5.3.  施工控制
A         风管及配件制作
(1)             风管制作，合理选择风管制作节点,尽量减少拼缝；咬口形式，选择强度较高的联合角咬口。
(2)             风管配件制作（如三通、弯头、异径管等），制作上必须有严格的工序控制，严格按施工规范制作，消除承压能力较弱的问题。
(3)             制作要点是密封胶的涂抹，首先应涂抹于风管的正压侧，以避免在风运行中出现脱落；其次，具体规定涂抹部位，即内咬缝的300mm长度范围及风管法兰四角端口须涂胶。
(4)             密封胶的选择，根据密封性能要求，我方建议采用国际名牌密封胶。其主要性能参数要求如下：
a、  温度使用范围 –60℃~+200℃；
b、  与金属良好的粘结力；
c、  抗拉张力1.4Mpa；
d、  施工时间为12分钟，完全硫化时间25天。
(5)             风管法兰材料采用角钢，规格为L25×3、L30×4，风管支、吊架按施工规范执行。
(6)             由于变风量空调系统运行要求较高，我们对风管的耐压性能给予足够的重视，除严格按施工规范执行外，将视现场实际情况采取一些加固办法，缓解流体对咬缝，法兰端口的影响，满足风系统运行要求。
(7)             漏光检测控制，在风管制作完成后，对风管进行漏光检测，采用灯光照射的办法，杜绝不合格风管的出现，并将检测记录成表，分析原因，解决风管制作过程中的不足。
(8)             风管制作工序中的最后一道工序——漏光检测完成后，才可以进行风管的安装工作。
(9)             其余均按照施工规范执行。
B         风管、部件安装及VAV·BOX安装
    对于变风量空调系统，我方提出按准净化风管施工这一概念；其施工要点可总结为三点：一是严密；二是清洁；三是布置合理。风管系统的制作及安装中具体要求如下：
(1)             风管安装中法兰垫料的选择，采用可粘贴的闭孔海棉胶带，搭接形式采用楔形连接。
(2)             风管支、吊托架安装按施工规范执行，并在风管与支架之间采用保温垫木。
(3)             风管安装前，必须将风管内壁及外表面清洁，主要采取棉纱擦拭的方法，保证风管内壁无明显灰尘。
(4)             风管安装，我方将根据现场情况，对管路布置作适当调整，保证系统最优化运行。
(5)             风管安装后，各管段口必须采用塑料布进行封堵，并四周用胶带密封，防止风管二次污染。
(6)             VAV·BOX与风管连接采用保温型消音金属软管，减小来自一次风带来的噪音及解决现场空间上存在的问题。
C         末端风管的施工控制
末端风管可采用镀锌铁皮风管或金属软管，考虑到本工程实际情况，我方建议采用保温型消音金属软管。
D         变风量空调系统的漏风量测试
    经过上述施工控制，还要进行实地测试，方可为系统运行提供可靠保证。系统漏风量测试是检验变风量空调系统风管质量的重要手段，鉴于此，除投入一定的人力、物力、财力，还需要合理的安排。首先选择本工程系统漏风量测试装置，由测试风机、连接风管、风室、均流板、喷嘴及测压仪器等组成的风室式测试装置，再确定操作程序。
(1)             漏风量测试的操作程序
a、  系统各管口封堵，进行二次密封和检查。
b、  测试风室本体封堵，各静压点与微压计连接。
c、  试验风机检查接线、转向。
d、  测试风室本体漏风量，并修正至符合要求。
e、  拆除风室本体各静压点并封堵。
f、  风管与测试装置的连接、密封、固定。
g、  风管静压点的选择与微压计连接。
h、  计算并确定喷嘴参数。
i、  开启节流阀，稳压15分钟，并采取烟雾发生器检测。
j、  记录测试数据，并计算漏风量。
(2)             在测试过程中，除采取用烟雾发生器检测办法外，还可以采取耳听诊断的办法，查寻漏风点，并采取堵漏措施。
(3)             本工程漏风量要求，按施工规范执行。
(4)             本工程漏风量测试采取分层测试的办法，具体测试时，要根据工程进度及各方面情况进行合理安排，并将测试结果书面提交有关单位确认。
(5)             漏风量测试，我公司将安排专门的测试人员进行。
2.4.5.4.  本工程施工执行标准
(1)             《通风与空调工程施工及验收规范》。
(2)             设计院提供的施工图。
2.4.5.5.  本工程安全技术措施，同暖通系统施工方案中安全技术措施。
2.4.5.6.  前期风量平衡及噪声测试
(1)             风量平衡，包括各风管支路间平衡调节及末端风口风量的平衡，根据本工程特点，采用流量等比调整法或基座风口法进行调整平衡。
(2)             记录风量平衡结果，并提交有关单位确认。
(3)             噪声测试，主要是对各出风末端进行测试，按照设计要求进行。
(4)             上述工作将在系统调试方案中详细介绍。
2.4.5.7.  VAV·BOX安装
(1)             与有关单位共同确认VAV·BOX的技术参数要求，双方交接要办理移交手续。
(2)              VAV·BOX在安装前须自控系统承包商提供书面的安装编码，及VAV·BOX的单机调试要求及资料。
(3)              VAV·BOX采用独立支架安装。
(4)              VAV·BOX安装完毕后，须将进出风口用塑料布封住，防止灰尘进入。
2.4.5.8.  变风量空调系统的综合调试
   系统综合调试工作是一项非常重要的工作，它需要各系统的有机配合，我公司本着服务至上的原则，将全力管理、协调、配合弱电系统承包商的调试工作，直至系统全面正常运行。
