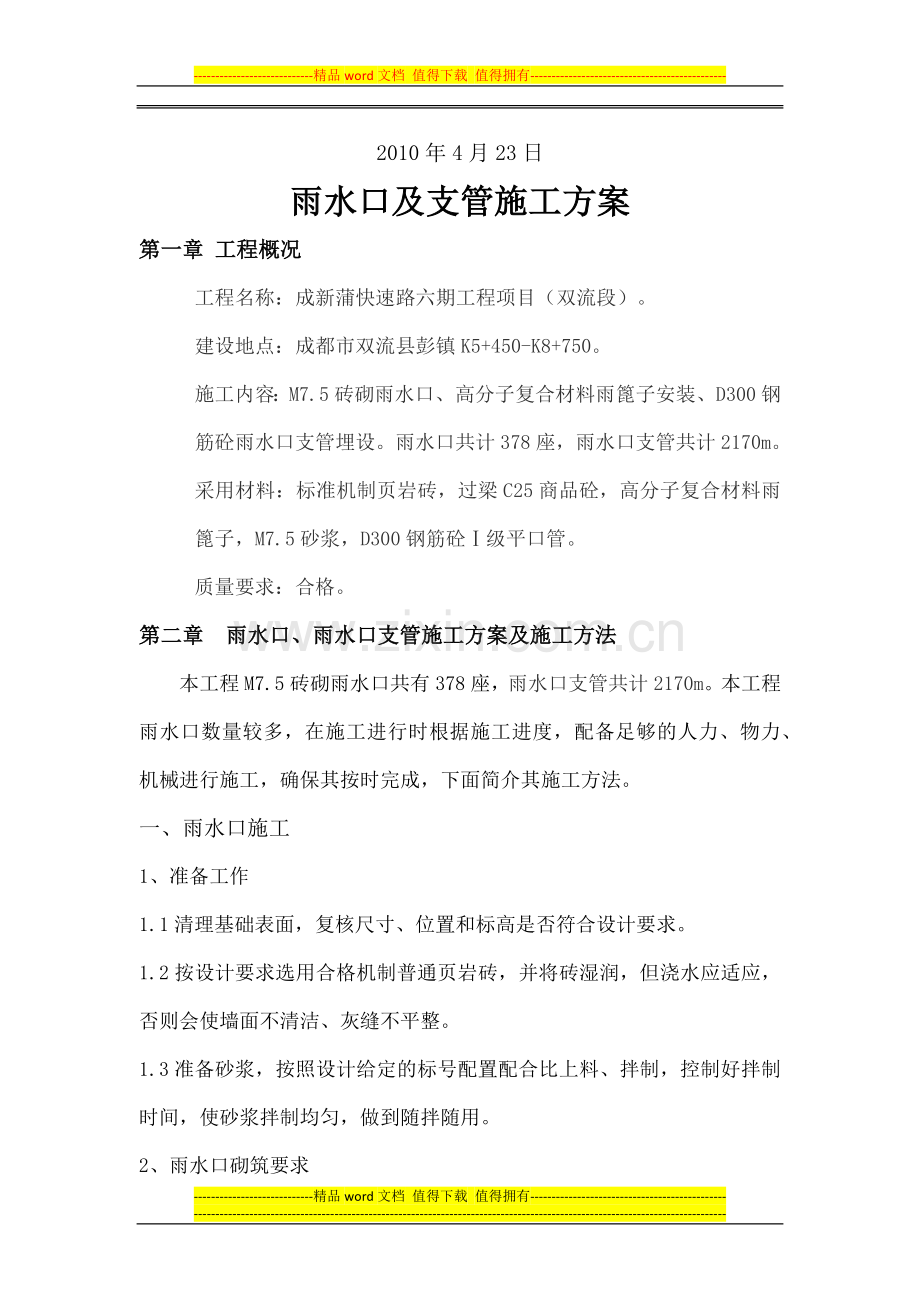

-精品word文档 值得下载 值得拥有-成新蒲快速路六期工程项目雨水检查井井盖安装施工方案成新蒲快速路六期工程项目经理部2010年4月23日雨水口及支管施工方案第一章 工程概况工程名称：成新蒲快速路六期工程项目（双流段）。建设地点：成都市双流县彭镇K5+450-K8+750。施工内容：M7.5砖砌雨水口、高分子复合材料雨篦子安装、D300钢筋砼雨水口支管埋设。雨水口共计378座，雨水口支管共计2170m。采用材料：标准机制页岩砖，过梁C25商品砼，高分子复合材料雨篦子，M7.5砂浆，D300钢筋砼级平口管。质量要求：合格。第二章 雨水口、雨水口支管施工方案及施工方法本工程M7.5砖砌雨水口共有378座，雨水口支管共计2170m。本工程雨水口数量较多，在施工进行时根据施工进度，配备足够的人力、物力、机械进行施工，确保其按时完成，下面简介其施工方法。一、雨水口施工1、准备工作1.1清理基础表面，复核尺寸、位置和标高是否符合设计要求。1.2按设计要求选用合格机制普通页岩砖，并将砖湿润，但浇水应适应，否则会使墙面不清洁、灰缝不平整。1.3准备砂浆，按照设计给定的标号配置配合比上料、拌制，控制好拌制时间，使砂浆拌制均匀，做到随拌随用。2、雨水口砌筑要求2.1安装设计图要求，放出雨水口中心位置线，按雨水口尺寸摆出井壁砖墙位置。2.2雨水口底面为C20现浇砼10cm底板。待砼达到3天强度后，在底板面上先铺砂浆再砌砖，采用一顺一丁砌筑，如下图所示(图6.4.2-3)。砌筑时在基础面上放线，摆砖铺灰后砌筑，其中底皮与顶皮砖均应采用丁砖砌筑。每层砖上下皮竖灰缝应错开。随砌筑随检查尺寸。雨水口砌筑应做到墙面平直，边角整齐，宽度一致。砌筑时应随时用角尺和挂线板。检查四面墙体是否成直角，墙面是否平整垂直，砂浆厚度是否均匀，若不符合要求应随时纠正。2.3雨水口D300钢筋砼支管安装应与雨水口内壁齐平，管口应用砂浆填缝密实，不得出现缝隙。2.4砌筑雨水口时应预留支管，随砌随安，预留管的管径、方向、标高应符合设计要求。管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑、封口抹平。 3、抹面技术要求砌筑雨水口的内壁内壁抹面应分层压实，外壁用砂浆搓缝应严密。其抹面、坐浆、抹三角灰等均采用1:2水泥砂浆，抹面用水泥砂浆的砂子应过筛。抹面要求：雨水口内外抹面均由底板抹至设计高度。抹面厚度20mm。抹面时用水泥板搓平，待水泥砂浆初凝后及时磨光、养护。4、雨篦子的安装 雨水口砌筑安装至规定标高后，应及时安装井座及雨篦子。 安装时砖砌顶面应用水冲刷干净，并铺1:2水泥砂浆。按设计高程找平，雨篦子安装就位后，雨篦子周围用1：水泥砂浆嵌牢，雨篦子四周成45三角。安装雨篦子是，核正标高后，雨篦子周围用C20细石砼圬牢。3、雨水口施工时的注意事项雨水口的周围回填材料前应检查下列各项，并应符合要求：3.1井壁的勾缝抹面和防渗层应符合质量要求。3.2雨篦子的安装必须保证低于路面5-20mm。3.3井壁同支管连接处应严密不得漏水。3.4雨水口砖砌完成后，经隐蔽验收后方可回填，井周回填必须分层填筑，分层厚度不大于30cm，回填采用打夯机进行夯实，不得采用压路机进行压实，以免损坏雨水口4、 雨水口质量标准4.1井底、井面的标高要准确，井身尺寸要符合设计要求。长方形井井壁必须互相垂直，井形方正，并且井身的长轴线应与侧路缘石平行；砖砌井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。砌砖砂浆强度应满足设计要求。4.2雨水口及支管验收标准按CJJ01-90市政道路工程质量检验评定标准。第6.6.1条 收水井内壁抹面必须平整，不得起壳裂缝。第6.6.2条 井框、井篦必须完整无损、安装应平稳。第6.6.3条 井内严禁有垃圾等杂物，井周及支管回填必须满足路基要求。第6.6.4条 支管必须顺直，不得有错口，管头应与井篦齐平。第6.6.5条 收水井、支管允许偏差应符合表6.6.5的规定。 收水井、支管允许偏差 表6.6.5序号项目允许偏差(mm)检验频率检验方法范围点数1砂浆强度在合格标准内座1按附录F检查2井框与井壁吻合10座1用尺量3井口高程+10,-30座1与井周路面比4井位与路边线吻合20座2用尺量5井内尺寸0,+20座2用尺量4.3应注意的质量问题雨水口底、顶高程误差超标，测量监控工作不严格；雨水口砌筑尺寸误差超标，砖层不符、雨水口与路面高程不匹配，未严格按标准图集的要求施工；井座及雨篦子安装不平稳，车辆通车时跳动；砂浆强度不足，未严格按配比调配砂浆。第三章确保安全生产的技术组织措施一、安全生产管理网络1、安全生产是关系到人民生命安全和国家财产不受损失的头等大事，为了确保工程顺利进行，因此，必须认真贯彻安全第一、预防为主的方针。2、安全生产方针安全工作是搞好施工生产的重要因素，关系到国家、企业和个人的根本利益，因此，在施工过程中必须认真贯彻安全第一、预防为主的方针，严格防止各类伤亡事故的发生。严格执行市政工程施工安全技术规程的各项规定，在工程施工过程中，除了必须保证工程质量外，安全生产也是一项十分重要的工作，加强劳动保护；加强安全法规教育，认真执行国家有关安全生产的方针。在计划、布置、检查、总结、评比生产的同时，要相应地纳入安全生产工作。3、安全生产目标根据安全生产方针，本投标单位制订了严密的安全保证体系，通过组织保证体系、思想保证体系、经济保证体系和施工技术保证体系四个方面来实现安全生产目标。4、安全生产组织机构和规章制度(1)加强领导，健全组织建立包括项目正副经理、技术员、施工员、安全员、班组长和班组安全员在内，同业务范围工作标准挂钩的安全生产责任制和检查监督制度，健全本标段上下配套的安全生产管理网络。项目正副经理对本合同段劳动保护、安全生产负总责，技术主管、专责安全员、施工员对所负责区段的劳动保护、安全生产负总责，并负责组织实施安全生产措施，进行安全技术交底，检查各生产班组的安全生产情况，督促工人遵守安全生产纪律，负责处理和分析一般性事故。班组长、安全员要模范遵守安全生产规章制度，领导本班组成员安全作业，且有权拒绝上级的违章指挥，使用好劳动保护用品，对生产中不安全的隐患有及时解决，不能解决的要及时上报。(2)建立安全生产相关部门的岗位职责责任制A：工程技术部门根据安全技术规程、规范、标准编制实施性的安全工艺流程框图和技术文件，负责制订相关的安全技术措施。B：机料管理部门负责机械设备的安全操作规程和安全管理制度，加强检查、维修和保养，确保施工机械的安全运转；对承重结构的材料，如钢丝绳、支架构等要确保质量合格。C：劳动人事和政工部门负责做好新工人、特殊工种的教育培训和考核工作，做好工伤事故统计和分析，提出防范措施。D：安全保卫部门负责做好施工现场、仓库的防火防盗措施。二、安全生产措施1、进一步落实安全生产责任制，明确各级各部门的安全生产责任，开展多种形式的安全生产教育，包括(1)新工人的三级安全教育(2)变换工种人员的安全教育(3)根据季节、施工特点进行有针对性的教育2、各项目部根据分部、分项工程特点进行有针对性的全面安全技术交底，并履行签字手续。3、建立施工现场安全检查制度做好安全大检查即：公司每月一次，项目部每旬检查一次，工区每周检查一次。在检查中发现的事故隐患整改做到定人、定措施、定时间、定期整改完成，并书面反馈。4、每次月、旬、周安全设施大检查，要总结评比和奖罚。5、管理人员树立抓好安全一刻不忘，管安全理直气壮的观念，做到发现隐患立即整改，发现违章立即制止。6、使用危险品应遵照有关规定执行。7、工地保安人员，实行三班值勤，夜间巡逻等制度落实到位。8、为确保安全，在施工现场布置足够的照明灯光，警示标志，围护设施。9、施工现场用电安全技术措施施工现场用电必须符合建设部GJ4688标准的有关规定，采用三相五线制配电，严禁三相三线制。施工临时用电的布置按施工平面图规定架空设置，杆子用干燥木和水泥杆子，上设角铁横担，用绝缘架设。施工用电管理，由取得上岗书的电工操作。必须严格操作规程操作，无特殊情况不准带电作业。本工程电网供电，请示单位负责同志同意，所有机械设备用电一律采用接地保护和现场重接地保护，接地体一律44角铁二根入土深度2.5米，间距2.5米，接地电阴不大于4欧姆，并联接入地平线。连接牢固可靠，接触良好，接头处电焊10螺栓紧固，绿黄色线作接地线。配电线一律选用标准箱，挂设高度1.40米。箱前及两侧1米内不准开辟为工作面，门锁应有效，配电箱应作统一编号，并有检查保养记录卡，每十天为一次，按规定作好重复保护接地。移动电箱的距离不大于30米，做到一机一闸一保护。下杆箱进线，应设塑料管子作滴水弯，引出线应分清。单相电气设备调协照明开关箱，配备单相三线制，插座上方并接漏电保护开关。移动电器和灯具一律采用绝缘良好橡皮软线，无接头、无损坏、无碾压现象。各箱内应明显分开动力、照明、单相电器、电焊等使用插座熔断器。做好用电防雷工作。第六章确保文明施工和环境保护的技术组织措施一、文明施工措施1、项目经理对工程施工管理的同时，抓好文明施工这一重要内容，设立以项目经理为主的文明施工网络，并切实制定落实具体措施。2、制定项目部各管理职能部门的岗位责任制，建立和健全各种文明施工制定，充分调动各施工人员的文明建设积极性，共同搞好文明施工工作。3、施工区域内的通道要指定专人打扫，落实养护管理等措施，保证路面处于平整、畅通、无坑塘积水等现象，以便于施工现场物质和构件的驳运。4、施工区、生活区分隔分明，生活区整齐划一，室内外食堂和宿舍及生活场地干净整洁。施工区建材、机具设备堆放整齐、有条不紊。5、在施工区做好排水工作，严禁将施工水排放到道路或河道上。遇汛期或暴雨时加强值班，积极帮助周围居民做好防汛排水工作。6、加强现场施工管理，每道工序做到工完手清，竣工做到工完场清，不留尾巴。二、环境保护措施1、减少水土污染措施施工场地区要排水畅通，特别是开挖地段，防止土、石渣、废物等淤积或堵塞水系，要做好排淤清堵工作，特别是雨季施工，要保持路面清洁，无积水，无坑凹。-精品word文档 值得下载 值得拥有-
