扣件式钢管外脚手架
施工方案

工程名称：海奔银海华廷1#、2#、3#商住楼工程

工程地址：良庆区沿海开发区南北公路7-8公里处

建筑面积：17807.12㎡

工地负责人：方汉灵

编 制 人：韦世鹏

审 核 人：

批 准 人：

编制单位：广西海达建筑工程总公司
编制日期： 2009年12月28日

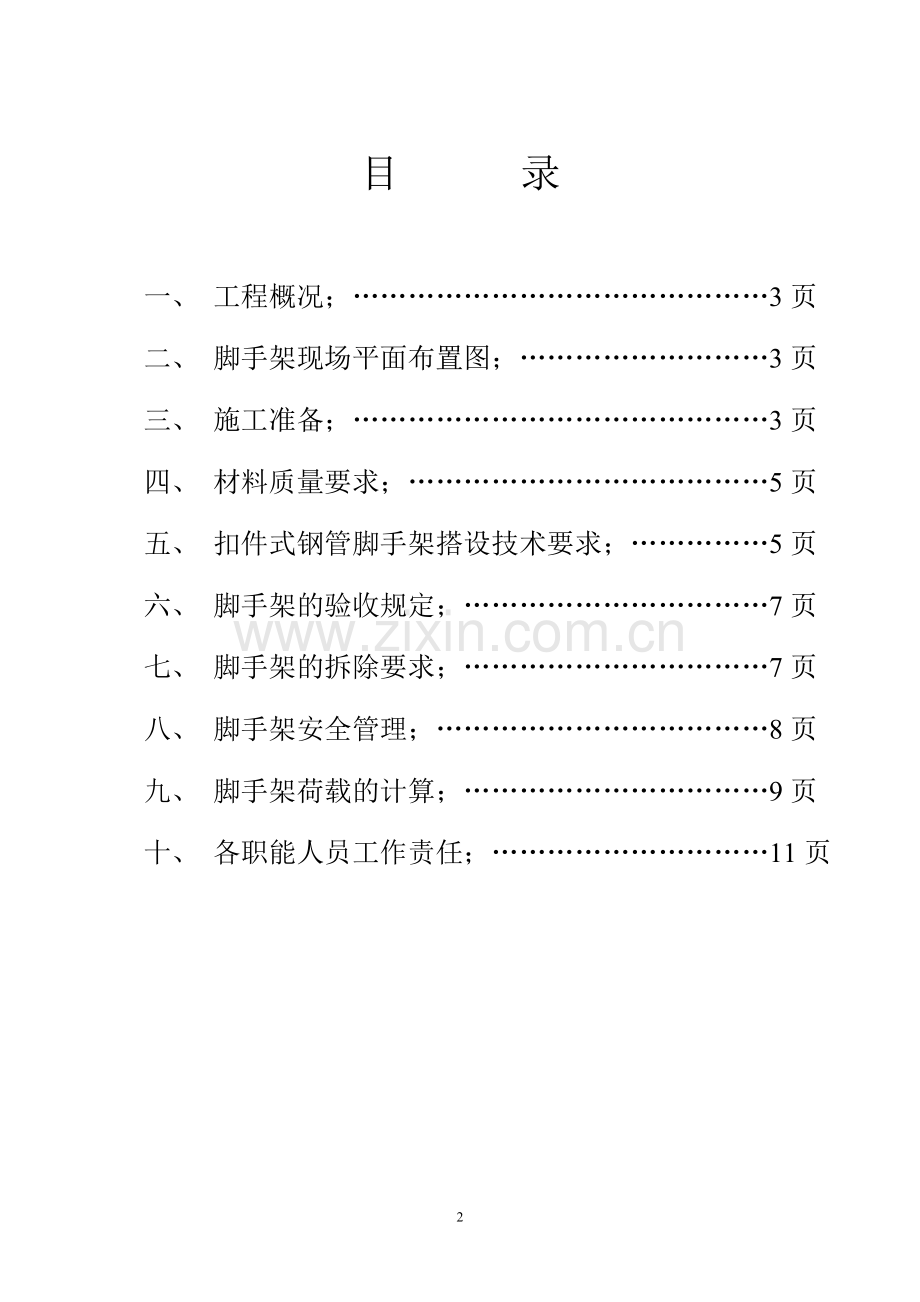

目 录

一、 工程概况；………………………………………3页
二、 脚手架现场平面布置图；………………………3页
三、 施工准备；………………………………………3页
四、 材料质量要求；…………………………………5页
五、 扣件式钢管脚手架搭设技术要求；……………5页
六、 脚手架的验收规定；……………………………7页
七、 脚手架的拆除要求；……………………………7页
八、 脚手架安全管理；………………………………8页
九、 脚手架荷载的计算；……………………………9页
十、 各职能人员工作责任；…………………………11页

一、工程概况：

银海华廷1#、2#、3#楼，建筑总面积为:17807.12㎡，框架结构，地下一层,地上七层，总高度为29.84米，外脚手架采用双排组合钢管脚手架。工程开工日期为 2009年 12月 31日，竣工日期为 2010年 12月 25 日，脚手架计划安装日期为 2010 年 3月25日，计划使用日期至 2010年11月28日。
本工程根据施工组织设计要求，按劳动力计划表情况，根据施工各阶段要求合理投入脚手架作业人员，并保证全部作业人员持证上岗。
扣件式钢管脚手架简介：扣件式钢管脚手架是为适应建筑物高空作业安全措施的要求，做到简单轻便、装拆容易、多次周转、节约材料、方便操作、牢固稳定，在设计荷载下使用不变形、不倾晃，满足正常施工操作、人员行走、材料堆放的要求。

二、脚手架搭设设计布置图：
（详见附图）

三、施工准备：

1、脚手架安装人员准备：
施工员： 杨孔成、劳祥邦； 安全员：施福上 ；架子工班长： 杨华全；有上岗证架子工：10人；
2、材料准备：
序 号
名 称
规格
单位用量
计划使用时间
备注
1
立 杆 6M
条
2180
2010年3月25日

2
大 横 杆
条
2032
2010年3月25日

3
小 横 杆
条
3327
2010年3月25日

4
剪 刀 撑
条
1652
2010年3月25日

5
扫 地 杆
条
293
2010年3月25日

6
斜 撑
条
178
2010年3月25日

7
十字扣件
个
6655
2010年3月25日

8
接头扣件
个
2280
2010年3月25日

9
旋转扣件
个
2153
2010年3月25日

10
2000目安全网
张
809
2010年3月25日

11
安全警示牌
块
32
2010年3月25日

3、工具及安全用品准备
序 号
名 称
规格
单位用量
计划使用时间
备注
1
工 具 袋
个
10
2010年3月25日

2
尖 扦 子
条
5
2010年3月25日

3
活 动 板 手
把
10
2010年3月25日

4
19～22梅花板手
把
10
2010年3月25日

5
大 绳
条
2
2010年3月25日

6
机 油
桶
1
2010年3月25日

7
安 全 帽
顶
10
2010年3月25日

8
安 全 带
条
10
2010年3月25日

9
线 手 套
对
10
2010年3月25日

10
防 滑 鞋
双
10
2010年3月25日

四、材料质量要求：

⑴钢管采用φ48×3.5 焊接钢管，质量必须满足现行钢管技术规定标注[GB-700-SS，3#镇静钢]，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件采用可锻铸铁制造的标准机件：其机械性能符合（GB-978-67）规定KT33-S 技术标准。扣件的附件（T 形螺栓、螺母、垫圈）采用材料符合《碳素结构钢》（GB700-79）中A3 规定：扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑移试验。
⑵脚手板选用竹串制脚手板，板厚5CM，宽20～30CM 为宜，不得使用腐烂、或破损严重的竹板。
⑶安全网：栏杆围网（立网）选用合格的聚氯乙烯编织的1.8×6m 的密目式安全立网，安全网应为不小于2000 目/100cm2 的密目式绿色围护立网。并具有市建委备案的准用证。

五、扣件式钢管脚手架搭设：

⑴、杆件搭设顺序：按平面布置预留→基础夯实并铺垫→设置立杆及扫地杆→纵向水平大横杆→设立斜支撑→剪刀撑→布置立杆→扶手水平杆→……
⑵、脚手架搭设在距建筑物：双排脚手架内立杆离墙0.30m设置，双排脚手架外立杆离墙1.10m设置，夯实基础，垫硬基层，扣好扫地杆，架底往上按规定设置拉杆，共同承受架身的重量。
⑶、扣件螺栓抗扭力矩40N.m 以上，但不大于65N.m，扣件抗滑荷载7KN。
⑷、拉杆不设接头，与楼层预埋件必须有交叉点。
⑸、立杆纵向间距1.70m，横向间距1.00m，步距1.80m。
⑹、连墙杆的设置，连墙杆横向每隔三跨，竖向每隔两步布置一根，用直径6mm钢筋与建筑物牢固接结，拉筋与顶撑配合使用。
⑺要注意架体部分的水平及垂直度，防止架体变形扭转及架体中部下垂和外倾。
⑻纵向水平杆设置于小横杆之下，在立杆的内侧，并采用直角扣件与立杆相扣。
⑼纵向水平杆采用对接扣件，接头不能在同跨内，相邻接头应错开500mm 以上。如采用旋转扣件时，应使用3 个扣件对接。纵向水平杆步高1.8m，架子的外侧应设1.2m 高的防护栏杆，操作层设置18cm 高挡脚板。
(10)每一主节点处必须设一根横向水平杆，并采用直角扣件扣在立柱上；每一个小横杆处的纵向杆必须使用直角扣件。
(11)本方案所采用的竹脚手板，应铺设均匀无探头板，设置在三根横向水平杆上，铺设好后两端及板与板连接处应绑扎牢固。
(12)脚手架在两端头或直线距离不大于15m 处设置剪刀撑，每道剪刀撑跨立杆3～5 根。斜角与地面成45°～60°的夹角。所有扣件一律采用旋转扣件，并扣在立柱上。
（12）脚手架内立杆与建筑物的间距为300mm，故此处应用竹板封闭。立面围护采用密目安全网，并用网绳与大横杆绑扎牢固。
（13）脚手架在搭设时，应高出施工层1.2m～1.8m。并设18CM挡脚板。底层及中间层设置满铺脚手板固定层，随施工层设置一层满铺脚手板作业层，防止作业层有人或物坠落。

六、脚手架的验收：

⑴架子搭设完毕，在投入使用前，应逐层由工程负责人及技术员，架子班组和专职安检人员以及有关专业人员一起组织验收，验收时，必须有总公司技术负责人审批同意的经总监审批的架子施工方案，验收时应认真按外脚手架搭设验收单逐项验收。
⑵验收时，要检查架子所使用的材料、配件、工具是否符合现行国家和有关部门的标准。
验收标准及要求详见（脚手架验收单）；验收合格，参检人员签字确认后才能交付使用。

七、脚手架的拆除：

⑴架子拆除时应划分作业区，周围设围栏或竖立警戒标志地面设有专人指挥，严禁非作业人员入内。
⑵拆除的高空作业人员，必须戴安全帽、系好安全带、穿软底防滑鞋。
⑶拆除顺序遵循由上而下、先搭后拆的原则。即先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则进行，严禁上下同时进行拆除作业。
⑷拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆，斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。
⑸连墙点应随拆除进度逐层拆除。
⑹拆除时要统一指挥，上下呼应，动作协调，当解开与另一个人有关的结扣时，应先通知另一方，以防坠落。
⑺拆除时不应碰坏墙面、门窗、玻璃、落水管、房檐瓦片、地下明沟等物。
⑻拆下的材料应堆放成堆，并应按指定的地点，随拆随运，人工或用塔吊运输，严禁抛掷。运至地分类堆放一头码齐，当天拆当天清。
⑼在拆除过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。

八、脚手架安全管理：

⑴脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规定》考核合格的专业架子工，上岗人员应定期体检，体检合格后才发上岗证。
⑵搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。
⑶由项目技术负责人及安全员对使用架子的有关工种、班组长、工人骨干进行使用标准安全防护、日常检查维护的技术交底，让人人都知道，时刻注意遵守。
⑷架子上的施工人数，堆放材料要按设计要求控制，不得将结构施工荷载传递到架子上，不得将短小模板、钢筋、扣件放在架上，更不能将室内建筑垃圾倒到架上，不准在架上另设悬挂物体，严禁向架上或架外抛掷物品。
⑸架子在主体施工时可铺设三层脚手板，装饰时各层满铺，上下同时作业不得多于两步，安全网、脚手板要扎牢，不准随意拆动，如须拆动必须经技术负责人批准，由架子工负责处理。
⑹架工及架上操作人员，每天上下班前要检查架子的支撑锚固点是否牢固，发现问题立即处理或报技术负责人解决。架上施工荷载要均匀布置，不得集中一边，单向偏一受力，并不得超过设计荷载。特别防止外墙、梁拆模时模板突然下落的冲击力，如须落在架上，必须采取缓冲措施。
⑺架上所用的扣件必须定期保养巡查，如有毛病应立即更换。架子的附墙支撑要绑扣在结构物可靠处，不得绑扣在模板支撑上或其他不牢固的位置上。
⑻六级及以上大风或雷雨天气不准搭设或拆除外架，也不准在架上作业，其他按高层脚手架的操作规程执行。

九、脚手架的计算：

1、落地式脚手架
该工程采用双排落地式外脚手架，立杆横距B=1.0m，纵距l=1.7m，步距h=1.8m，小横杆挑出b=0.2m，连墙杆纵向间距l0=3.6m（2步架），水平间距3.6m，考虑脚手板四层，作业层二层，脚手架按13步、23.40m(外架实际高)计。
1)、立杆承载力的验算：
   由于内立杆所承担的荷载较外立杆大(多一个小横杆的挑出部分)，所以验算底层内立杆的受压承载力。
a、不考虑风荷载作用时脚手架的结构计算：
施工荷载：
P1 =(B/2+b)×l×q1×n1=(1.0/2+0.2)×1.7×3.0×2=7.14kN
式中：  q1——施工荷载，q1=3.0kN/m2；
      n1——同时作业层数，n1=2.0。
脚手板荷载：
P2 =(B/2+b)×l×q2×n2=(1.0/2+0.2)×1.7×0.35×4=1.667kN
式中：  q2——脚手板荷载，q2=0.35kN/m2；
n2——脚手板铺设层数，n2=4.0。
脚手架自重：
P3 =n3[q3(h+l+B/2+b)+Q]=13×[0.033(1.8+1.7+1.0/2+0.2)+0.020] =2.06kN
式中：  q3——钢管自重，q3=0.033kN/m(φ48×3.5)；
     Q——扣件重，按二个直角扣件计算，Q=0.020kN；
n3——立杆步数；n3=13
底层每根立杆所承担的轴心压力N：
N=[γG(P2+P3)+ γQP1] =[1.2×(1.667+2.06)+ 1.4×7.14]=14.46kN
立杆的计算长度为连墙杆的间距l0=kμh
l0=1.155×1.5×1.8=3.119m
I=3.14×(4.84－4.24)/64=10.78cm4
A=3.14×(4.82－4.22)/ 4=4.24cm2
i=(I/A)1/2=1.59cm
长细比λ=l0/I=3119/15.9=196
查表得φ=0.188
N/φA=14460/（0.188×424）=181N/mm2 <f=205N/mm2, 此脚手架安全。
b)、考虑风荷载作用时脚手架的结构计算：
N=1.2(P2+P3)+0.85×1.4P1=1.2(1.667+2.06)+0.85×1.4×7.14=12.97
Wk=βzμsμzW0
式中 Wk——风荷载标准值（KN/m2）；
βz——Z高度处的风振系数，取βz=1.0；
μs——风荷载体型系数，取μs=0.35；
μz——风压高度变化系数；
W0——基本风压（KN/m2）取W0=0.4KN/m2。
因底层立杆所受轴压力最大，所以对此杆件进行验算。
选用离地面5m处的风压值，μz=0.54
Wk=βzμsμzW0=0.35×0.54×0.4=0.0756KN/m2
立杆的纵距l=1.7m，故作用在每根立杆上的风荷载值：
q=l×Wk=1.7×0.0756=0.128KN/m
Mw=0.078ql02=0.078×0.128×3.122=0.097KN·m
立杆的截面面积A=424mm2
截面抵抗矩W=4492mm2
长细比λ=l0/i=196
故立杆的欧拉临界力：
Ne=π2EA/λ2=π2×2.0×105×424/1962=22.44KN
立杆的稳定系数φ=0.188
N/φA+ Mw/W=14460/0.188×424+97000/4492
=202.50N/mm2<f=205N/mm2
脚手架安全

十、各职能人员工作责任

1、技术指导工作。在安装之前，根据有关要求及规定，有针对性的编制安装施工方案，并根据此方案中的技术指标监督实施。与施工员共同协商合理组织人员，安排好操作流程，检查各项准备工作，在安装过程中及时正确处理现场出现的技术问题，对于指导错误，发生意外由指导人员负责。同时在安装过程中应及时记录安装全过程，并作总结说明。
2、指挥员的工作职责。在安装顺序及方法确定之后，指挥员负责人员调动、禁止非安装人员进入安装区域，并检查安装材料的完好，确保安装的可靠性。在安装过程中不得擅离职守，如有特殊原因可指派专业人员指挥，并交清已安装情况，对现场作业人员有权进行监督与指导，全力保证安装的顺利进行，如因安装过程中指挥调度不合理出现问题，由指挥员承担责任。
4、材料供应及传递人员的工作职责。提前计划，提前备料；负责配件传递工作，下班后及时收回剩余的配件及工具，不得出现丢失现象。否则，由配件管理人员承担责任。
5、安全管理人员的工作职责。监督安装人员的安全防护用品的使用情况，检查违章作业情况，如作业人员蛮干或不听管理，安全管理人员有权停止安装工作，并提出整改通知，整改完毕后方可重新作业。做好现场警戒工作，非安装人员禁止靠近，如因管理不善发生伤害事故，由安全管理人员承担责任。
全体安装人员必须听从指挥和调动，保质保量的完成本职工作，增强安全意识，高空作业人员要用好安全带和安全帽，并且不得随便往下抛掷工具和物品，地面人员干完每项工作后，及时撤离，避免高空坠物的砸伤，否则，受伤由自己负担。

编制单位：广西海达建筑工程总公司
施工技术科
