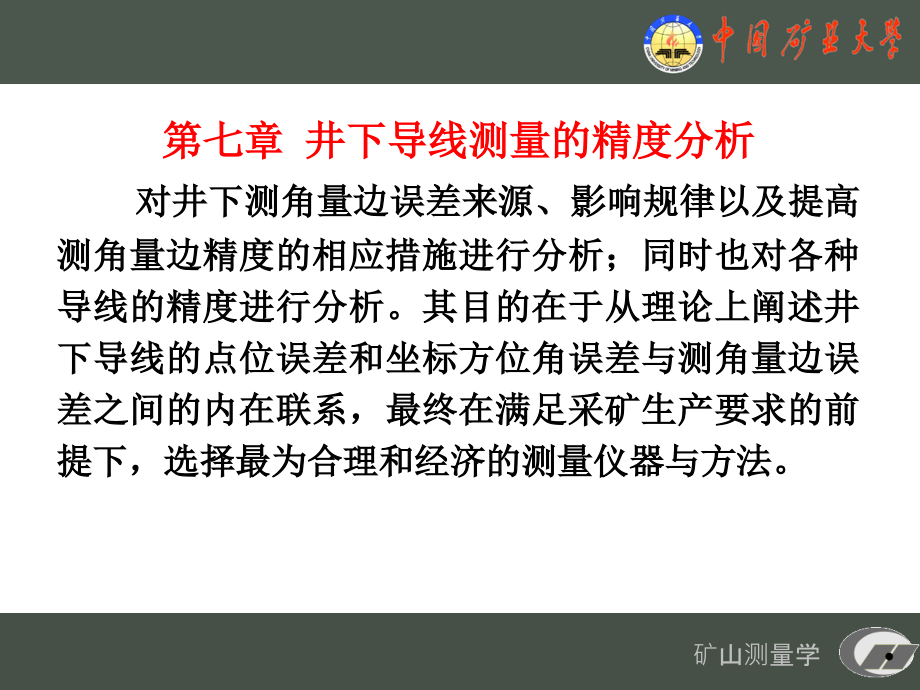

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,矿山测量学,矿山测量学,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第七章 井下导线测量的精度分析,对井下测角量边误差来源、影响规律以及提高测角量边精度的相应措施进行分析；同时也对各种导线的精度进行分析。其目的在于从理论上阐述井下导线的点位误差和坐标方位角误差与测角量边误差之间的内在联系，最终在满足采矿生产要求的前提下，选择最为合理和经济的测量仪器与方法。,主要内容,第一节,井下测量水平角的误差,第二节 井下测量垂直角的误差,第三节 井下钢尺量边的误差,第四节,光电测距仪测边的误差,第五节 经纬仪支导线的误差,第六节 方向附合导线的误差,第七节 陀螺定向,光电测距导线的误差,第一节 井下测量水平角的误差,一、井下测量水平角的误差来源,井下用经纬仪测角主要误差来源：,(1),仪器误差；,(2),测角方法误差：,由于瞄准和读数不正确所引起的误差；,(3),觇标对中误差和仪器对中误差：,由于觇标和仪器的中心与测点中心没有在同一铅垂线上所产生的误差,.,此外，由于外界环境条件，如井下湿度、温度、矿尘量、照明度等的变化因素，也会给测角带来误差。但由于井下条件较为稳定，不像地面那样受季节、天气的变化影响，在短暂的测角时刻内可以认为是基本稳定的，故不考虑。下面，仅就上述三个主要误差来源及其对测角的影响进行分析讨论。,一、井下测量水平角的误差,二、仪器误差对井下测量水平角的影响,仪器误差是由于仪器各部件,加工制造的公差,及,装配校准不完善,、,仪器结构的几何关系不正确,和仪器的,稳定性不良,所引起的。目前生产的经纬仪，其公差与稳定性对井下测角来说影响很小，可忽略不计；其结构的几何关系的正确性虽在出厂时给予了保证，但在运输和使用过程中可能发生变化而破坏了它的正确性。因此，这里要对其进行分析讨论，以便在井下使用中采取相应措施来减少或消除其影响。,在仪器的几何关系中，“三轴”的相互关系是最为重要的，如图所示。三轴之间的正确关系是：,视准轴应垂直于水平轴,(,横轴,),，水平轴应垂直于竖轴,(,纵轴,),，竖轴应居于铅直位置。,否则，将相应地产生视准轴误差,(,视轴差,C,),、,水平轴倾斜误差,i,和,竖轴倾斜误差,v,。总称之为“三轴误差”。这里结合井下条件来研究三轴误差对于测量水平角的影响。,二、仪器误差对井下测量水平角的影响,(,一,),视轴差的影响,已知视轴差,C,对于用一个镜位所观测的水平方向值的影响,C,的计算公式为：,C=C/cos (7-1),式中,观测方向的倾角,由上式可知，,C,值的大小除与,C,有关外，还与观测方向的倾角,有关。当视线接近水平时，,0,，,cos1,。此时，对同一目标正倒镜观测读数之差,(L-R180),称之为,2C,值。取正倒镜观测的平均值,(L+R180)/2,可消除视轴差,C,的影响。,二、仪器误差对井下测量水平角的影响,测量水平角时，视轴误差对于半测回,(,即只用正镜或只用倒镜,),角值的影响按下式计算：,C,=C(1/cos,2,-1/cos,1,)(7-2),式中,2,和,1,为前后视点的倾角。,由上式可知，在平巷或倾角大致相同的斜巷中测角时，,C,值很小；在平巷与斜巷相交处测角时，随着斜巷倾角的增大，,C,值增大。,二、仪器误差对井下测量水平角的影响,在观测过程中，常用,2C,来检定仪器的稳定性和观测的质量，如在前面表,1-4,中规定，对于,DJ,2,级和,DJ,6,级经纬仪，要求其在一测回中半测回间互差分别不得超过,20,和,40,，其实质就是要求,2C,的变化范围分别不得超过,20,和,40,。,为了使,C,值保持不变。在井下导线测量中应尽量使相邻导线边长大致相等，避免特长边与特短边相邻，以免在观测过程中调焦望远镜而引起,C,值变化。,二、仪器误差对井下测量水平角的影响,(,二,),水平轴倾斜误差,i,的影响,水平轴不与竖轴垂直的误差，称为水平轴倾斜误差。它是由于水平轴两端支架不等高和轴径不同等原因引起的。水平轴倾斜对于用一个镜位所观测的水平方向值的影响,i,为：,i=i*tan (7-3),式中,i,水平轴倾斜误差，即水平轴的倾角；,观测方向的倾角。,由上式可知，,i,随,值的增大而增大，而在水平巷道中，,0,，,i0,，即无影响。,二、仪器误差对井下测量水平角的影响,测量水平角时，水平轴倾斜误差对半测回角值的影响可按下式计算：,i,=i(tan,2,-tan,1,)(7-4),由上式可知，在平巷中或前后视倾角相同,(,前后视均为倾角或均为俯角，且大小相等,),时，,i,很小；但在同一斜巷中，前后视的倾角一为仰角一为俯角，,i,随斜巷倾角,的增大而增大，并为单方向影响值的二倍。,二、仪器误差对井下测量水平角的影响,(,三,),竖轴倾斜误差,竖轴与铅垂线间的夹角称为竖轴倾斜误差。它是由于竖轴整置不正确,(,如水准管轴线不与竖轴垂直,),、照准部旋转不正确以及外界因素影响,(,仪器脚架下沉，风流吹动仪器,),等原因所引起的。竖轴倾斜误差对于用一个镜位所观测的水平方向值的影响为：,v=vcostan (7-5),式中,v,竖轴倾斜误差，即竖轴与铅垂线间的夹角,;,竖轴倾斜方向线与水平轴在水平面上投影线间的夹角。,二、仪器误差对井下测量水平角的影响,测量水平角时，竖轴倾斜误差对于半测回角值的影响可按下式计算：,v,=v(cos,2,tan,2,-cos,1,tan,1,)(7-6),由上式可知，在平巷中或直伸的斜巷中测角时，,v,很小；而在平斜巷相交处,v,最大。,值得注意的是：竖轴倾斜误差的影响，不能通过正、倒镜观测取平均值来消除。因此，仪器应当精确整平。当进行重要贯通测量时，应根据需要加入这项改正数。,二、仪器误差对井下测量水平角的影响,综上分析可知，视轴差和水平轴倾斜误差对测量水平角的影响可用正倒镜两个镜位观测的方法来消除或减少到最低艰度；而竖轴倾斜误差只能因加改正数或采用跨水准管来整平水平轴的方法来减少或消除其影响。当然，对于电子经纬仪而言，如前面第一章第二节所述，由于采用了单轴、双轴或三轴自动补偿装置。可将三轴误差的影响消除或限制在极小范围之内，有了三轴自动补偿装置，即使只用一个镜位测角，也可不受或基本上不受三轴误差的影响。,二、仪器误差对井下测量水平角的影响,电子经纬仪的自动补偿系统,1,、电子测角自动补偿系统的工作原理,1,2,1,1,2,1,2,2,1,2,发光二极管,接收二极管,Z=P,P,Z,H,H,i,T,T,2,1,T,2,1,T,i,t,i,p,二、仪器误差对井下测量水平角的影响,2,、几种补偿系统,（,1,）,Kern E2,电子经纬仪的补偿系统,发光二极管,光电探测阵列,补偿器液体盒,1,2,3,4,光电探测阵列,（,2,）,SET C,电子速测仪的补偿系统,电子经纬仪的自动补偿系统,三、测角方法误差,测角方法误差,m,i,是由于瞄准误差和读数误差引起的，但它又与测角方法有关。,(,一,),瞄准误差,m,V,用经纬仪望远镜的十字丝瞄准觇标中心时，由于人眼视力的临界角、望远镜的放大倍数、十字丝的结构、觇标的形状、颜色及其照明状况、视线长度以及空气的透明度等诸多因素的影响，而产生了瞄准误差。确定瞄准误差,m,V,的方法有以下两种。,1.,以人眼的最小视角,min,为依据来确定,m,V,最小视角就是人用肉眼所能区分开的两个方向之间的最小角度。经研究证明，最小视角,min,随不同人而在,50124,之间变化。当用放大率为,V,倍的望过镜瞄准觇标时，人眼的鉴别能力也可提高,V,倍，即最小视角可比人眼的原最小视角缩小,V,倍。取中误差为极限误差的,1/2,，则用望远镜观测时，人眼的瞄准中误差为：,m,V,=,min,/2V=30/V60/V (7-8),三、测角方法误差,三、测角方法误差,2.,以人眼确定十字丝纵丝与垂球线重合或相对称的精度来确定,目前经纬仪十字丝的纵丝大多是单丝或单双丝相结合,(,一半双丝一半单丝,),，如图所示。而井下测角所用的觇标多为垂球线。如果瞄准时是用十字丝的单纵丝与垂球线重合，可以望远镜的物镜中心所看到的纵丝宽度所成角量的一半作为瞄准误差，即,m,V,=b,/2 f (7-9),式中,b,单纵丝的宽度；,f,望远镜的焦距。,三、测角方法误差,如果瞄准时是将垂球线夹在双纵丝的中央，如图所示，只有当宽度,ab,和,bc,之比大于,21,时，人眼才能觉察出垂球线,b,未处在双纵丝,a,和,c,的正中央。由此可知，,b,偏离正中央的极限误差为：,v=d/2-2/3 d=-d/6,或,v=d/2-d/3=d/6,取极限误差,v,的一半作为瞄准中误差,m,V,，则,m,V,=d/12 (7-10),三、测角方法误差,式中,d,为双纵丝所夹的角值。其大小可以用以下方法来测定。在距离经纬仪,l,处水平放置一带毫米刻划的三棱尺，用望远镜在三棱尺上读取双纵丝之间的距离,n,，则,d=n/l,三、测角方法误差,(,二,),读数误差,m,o,光学经纬仪最常见的读数设备为显微带尺和光学测微器，现分别讨论其读数误差。,1.,显微带尺的读数误差,由于结构和制造条件上的限制，显微带尺的读数精度不可能很高，因此它目前仅用于中等精度的光学经纬仪，即,J6,级、,J15,级的仪器上。,三、测角方法误差,三、测角方法误差,显微带尺的读数方法是利用度盘分划线的影像在带尺上的位置进行估读的，一般可估读到带尺最小格值,t,的十分之一，故其极限误差约为,t/10,。则读数中误差,m,o,为：,m,o,=1/2t/10=0.05 t (7-12),式中,t,为显微带尺的最小格值。例如经,型等光学经纬仪的,t=1,，则其读数误差为,m,o,=3,。,三、测角方法误差,2.,光学测微器的读数误差,用光学测微器读数时，包括下面两个过程：首先是使度盘的对径分划线重合或使度盘分划线平分双指标线以读取整数部分；其次是在测微盘或测微尺上读取小数部分。设读取整数部分的误差为,m,r,，读取小数部分的误差为,m,t,，则总的读数误差为：,m,2,o,m,2,r,m,2,t,上式中的,m,t,的确定方法与前述显微带尺相同，即,m,t,0.05 t,，这里,t,是测微盘或测微尺的最小刻划值，故下面主要讨论,m,r,的确定方法。,三、测角方法误差,三、测角方法误差,图,7-6,由于在读数时不论是使分划线重合还是平分，都是用眼睛通过读数显微镜来判断的。因此，重合或平分的准确性取决于人眼对分划线重合或平分的最小鉴别角,p,m,，而经读数显微镜放大后的实际鉴别角,为：,p,m,/,式中,读数显微镜的放大率。,三、测角方法误差,由图,7-6,可以看出，,值在度盘上的相应线量值,(,弧长,),为：,式中,250,为人眼的明视距离，单位,mm,。,度盘弧长,s,所对应的角度,为：,式中,度盘的半径。,若取二倍中误差作为极限误差，则,(7-13),三、测角方法误差,若无法得到度盘半径,r,及显微镜放大倍数,u,等数值时，则可用度盘的最小格值,D,和此格子在显微镜中的可见宽度,(,视宽度,)L,来计算，,L,可用带毫米刻划的尺子估计测定。,L,，为度盘一格的实际宽度，则,三、测角方法误差,将、值代入式,(7-13),，得,125,/,(7-14),在上面各式中的,值，不论是重合法还是平分法的仪器均可取,，故最后得光学测微器的读数误差为：,m,2,o,(1250/ru),2,（,0.05t,）,2,或,m,2,o,(1250,/L),2,（,0.05t,）,2,(7-15),三、测角方法误差,度盘容量与码道数的关系,：,3,、电子测角原理读数误差,（,1,）编码度盘测角原理,分辨率与码道数的关系：,码道数、分辨率有限，需采用测微装置,(,拓普康,ET-2),三、测角方法误差,格莱（,Grey,）码与粗差消除,状态,二进制码,Grey,码,状态,二进制码,Grey,码,0,0000,0000,8,1000,1100,1,0001,0001,9,1001,1101,2,0010,0011,10,1010,1111,3,0011,0010,11,1011,1110,4,0100,0110,12,1100,1010,5,0101,0111,13,1101,1011,6,0110,0101,14,1110,1001,7,0111,0100,15,1111,1000,特点,：,1,、各位数均为无权代码；,2,、相邻两数之间只有一位码发生变化。,三、测角方法误差,（,2,）光栅增量式测角读数误差,（,a,）,光栅与莫尔条纹,横向莫尔条纹的生成：,横向莫尔条纹的放大作用：,q,光栅,2,光栅,1,w,B,B,节距,纹距,三、测角方法误差,（,b,）常见莫尔条纹模数转换装置,1,光源,2,透镜,3,主光栅,4,指示光栅,5,接收物镜,6,光探测器,透射式,反射式,发光二极管,光栅度盘,光电接收管,三、测角方法误差,(3),光栅动态测角,设单位角度为：,则任一个角度均可表示为：,利用内外光栅探测器的信号延迟时间来测定。,n,利用四个标志之间的时间隔来确定和检核,。,固定光栅探测器,活动光栅探测器,三、测角方法误差,3.,用试验法求光学经纬仪的读数误差,上面是从理论上分析得出两种读数设备的读数误差公式。但是，为了检验上述分析的正确性，更重要的是能针对所使用的每一台仪器求得它的较切合实际的读数误差。一般可采用下述简便的试验方法：,(1),在度盘的某一位置重复读取,n,个读数为一组，则一次读数的中误差为：,m,2,oi,=,vv/(n-1),式中,v,i,组的算术平均值与组内每次读数之差。,三、测角方法误差,(2),按上述方法在度盘和测微器的不同位置读取读数，设共在,N,个不同位置读取了,N,组读数，则该仪器的一次读数中误差为：,m,2,o,=m,2,oi,/N,=vv/N(n-1),此外，也可接度盘和测微器的不同位置，在每个位置上取两次读数，接双次观测列求得,该仪器的一次读数中误差为：,m,2,o,=dd/2n,三、测角方法误差,(,三,),测角方法的误差,m,i,当用,n,个测回测角时，其最终角值是,n,个测回的平均值，即,（,7-16,）,每次瞄准和读数的误差和对最终角有影响，故一个镜位观测一个方向时的瞄准误差与读数误差的综合影响为：,根据式（,7-16,）和误差传播规律可知，由瞄准误差和读数误差所引起的测角误差为：,最后可得测回法测角时，测角方法误差为：,m,2,i,=(m,2,v,/n+m,2,o,/n),三、测角方法误差,四、觇标及仪器对中误差,(,一,),觇标对中误差,的中误差,b1,b,A,A1,e,A,A,B,a,C,1,A,(,二,),仪器对中误差,由真误差,求中误差的公式为：,C,A,B,C1,e,T,A1,B1,1,C,A,C,B,C,A,C,B,b,b1,a,a1,c,四、觇标及仪器对中误差,五、井下测水平角总中误差,由于仪器不完善所引起的测角误差,(,仪器误差,),，一般可以用适当的观测方法加以消除或减少到最低限度。至于外界条件的影响，除应采取相应的有效措施外，目前尚难以用数学公式加以估算，且相对于上述主要误差来源而言也是很小的。因此也可不予考虑，这样一来，井下测量水平角的总中误差便是由测角方法误差和对中误差构成，即,六、求井下实际测角误差及各误差要素的方法,(,一,),根据实际测角资料求测角中误差及其要素的方法,1.,根据多个闭合导线的角闭合差,f,求测角中误差,m,(7-28),2.,根据多个双次观测值,(,双次观测列,),求测角中误差,(7-29),式中,d,同一角度两次独立观测值之差；,n,差值,d,的个数。,(,二,),用试验法求测角中误差,m,及其要素的方法,(1),经纬仪和前后视点的觇标,(,垂球线,),均不动，重复观测此角,n,次，按下式求测角中误差,m,；,(2),每测角一次后将一个觇标,(,例如觇标,A),重新对中，另一觇标及经纬仪均不动，如此重复观测,n,次，仍可按白塞尔公式求得测角中误差,m,；,六、求井下实际测角误差及各误差要素的方法,(3),每测角一次后，两觇标,A,与,B,均不动，仅将经纬仪重新对中整平，同样观测,n,次，仍按白塞尔公式求得,m,，则,m,中包含了测角方法误差,m,i,和仪器对中误差,m,eT,，故,此外，还可以采取直接观测的方法求对中线量误差,和 值。在井下选择有代表性的地点，按照本矿所采用的经纬仪对中和觇标对中方法将经纬仪和觇标多次重新对中，每次对中后用另外两架视线,90,正交的经纬仪同时观测经纬仪中心或觇标中心与测点标志的偏离线量值，便可求出对中线量误差 及 值。,六、求井下实际测角误差及各误差要素的方法,第二节 井下测量垂直角的误差,一、测量垂直角,的误差,测量垂直角,(,倾角,),的误差同测量水平角的误差一样，也包括,仪器误差、测量方法误差和对中误差,三部分。但是，仪器误差和对中误差对垂直角的影响很小，故不必考虑。校正后剩余的竖盘始读数可用正、倒镜两个镜位观测来消除。因此，测量垂直角误差的主要来源是测量方法误差。用测回法正倒镜观测某个方向求其垂直角时，要用望远镜十字丝的水平中丝瞄准球线上的标记或者瞄准觇标中心。使竖盘水准管气泡严格居中后再读取竖盘读数。,因此，用几个测回观测垂直角的误差,m,为：,m,=(m,2,V,+m,2,o,+m,2,)/2 n (7-31),式中,m,V,瞄准误差；,m,o,读数误差，其估算方法同前；,m,竖盘水准管气泡居中误差，一般水准器可取,m,=(0.10.15)(,为水准管分划值,),，符合水准器可取,m,=(0.070.1),；对竖盘采用自动安平补偿器的,J2,级经纬仪，可取,m,=2,J,6,级经纬仪可取,m=3,。,一、测量垂直角,的误差,二、观测井下导线边的垂直角的,必要精度的确定,观测井下导线边的垂直角的主要目的有两个：一个是为了将倾斜导线边长化算为水平投影边长；另一个是为了在斜巷中用三角高程方法求相邻导线点之间的高差。因此，在考虑观测井下导线边的垂直角的必要精度时，应兼顾以上两个方面的精度要求。,1.,化算水平边长对测倾角的要求,在下面分析井下导线边长的容许误差时，得出测量倾角,的中误差,m,应满足式,(7-46),的要求，即,m,10/sin,由上式可知，倾角,愈大时，测量倾角的误差应愈小，而在平巷中，对测倾角的精度要求不高。,二、观测井下导线边的垂直角的必要精度的确定,2.,计算三角高程对测倾角的要求,用三角高程方法测定导线边两端点之间的高差的计算公式为：,h=Lsin+i-v,由误差传播律可写出高差,h,的中误差为：,m,2,h,=m,2,L,sin,2,+(Lcosm,/),2,+m,2,i,+m,2,v,式中,L,导线边斜长；,导线边倾角；,I,，,v,仪器高和觇标高。,二、观测井下导线边的垂直角的必要精度的确定,上式中的第二项即为测倾角的误差对高差,h,的影响，即,m,h,=Lcosm,/,或,m,h,/L=cosm,/,按,煤矿测量规程,的规定，相邻两点往返测高差的互差,d,不应大于,10mm+0.3mmL(L,为导线水平边长，以,m,为单位,),。设,L=50m,=40,则,:,d,容,=10+0.350cos40=21.5mm,往测或返测的高差中误差,m,h,d,容,/2,2=7.6mm,高差相对中误差为：,M,h,/L=7.6/5010,3,=1/6580,二、观测井下导线边的垂直角的必要精度的确定,考虑到,m,h,是由四项误差,(m,m,L,m,i,及,m,v,),引起的，则由,m,所引起的高差相对误差为：,m,h,/L,1/13200,由此得,m,cos/,1/13200,或,m,15/cos,(7-32),由上式可以看出：倾角愈小时，,应当测得愈精确。但在平巷中，一般均采用水准测量而不采用三角高程测量，所以上述结论对平巷来说，没有多大实际意义，而斜巷中必须采用三角高程测量时，对于测量倾角的精度要求相对来说较低。,二、观测井下导线边的垂直角的必要精度的确定,3.,观测垂直角的合理精度要求,由以上分析可知，上面两项对测量垂直角的精度要求恰好相反。在平巷中，可直接丈量水平边长和进行几何水准测量，所以对测量倾角的要求不高；而在斜巷中，应按照化算水平边长的精度要求来确定测量垂直角的精度，所以规程中，对在倾斜巷道中测量导线边长时，观测垂直角的精度提出了要求。,二、观测井下导线边的垂直角的必要精度的确定,第三节 井下钢尺量边的误差,一、主要的误差来源,(1),钢尺的尺长误差；,(2),测定钢尺温度的误差；,(3),确定钢尺拉力的误差；,(4),测定钢尺松垂距的误差；,(5),定线误差；,(6),测量边长倾角的误差；,(7),测点投到钢尺上的误差；,(8),读取钢尺读数的误差；,(9),风流的影响。,(,一,),系统误差,最主要和最典型的量边系统误差是钢尺的尺长误差。钢尺在使用前及使用过程中应定期进行比长检定，但在比长检定过程中也有误差。其大小及符号都是偶然性的，但当用此钢尺量边并按比长结果对所量边长加入比长改正数时，比长的误差就是一个固定的常数，对边长的影响持同一符号,(,永为正或永为负,),，其大小与边长成正比，也就是说，它转化为系统误差。此外，测定钢尺松垂距的误差对量边的影响也是系统性的。温度计和拉力计的零位误差也属于系统误差。,一、主要的误差来源,(,二,),偶然误差,这类误差对量边的影响是偶然性的，即这类误差的大小及符号均不定。例如测点投到钢尺上的误差，对钢尺施加拉力的误差，读数误差，测定边长倾角的误差等。但是，当巷道中的温度变化虽不大，却总是比标准温度高些或低些而又不加温度改正时，这种影响便是系统性的。,(,三,),其符号是系统性的，而其大小是偶然性的,定线误差和风流将钢尺吹弯都会使所测边长大于真正边长，故它们对量边的影响其符号是系统性的，但其大小却随定线精度和风流大小而变化，因而是偶然性的。,一、主要的误差来源,由上述分析可知，各种误差来源所引起的量边误差的大小及性质，主要取决于测量的条件及方法，并不是固定不变的。而且由于偶然误差与系统误差在观测中经常是同时产生的，并在一定条件下相互转化，所以要严格划分哪些误差属于哪一类就较为困难。因此，在下面的量边误差分析中，应当以辩证的观点，综合考虑其影响。,一、主要的误差来源,二、量边误差的积累,由上可知，量边误差按其性质可分为系统误差、偶然误差及大小为偶然而符号为系统的三类，后者实质上也属于系统误差。下面对量边偶然误差及系统误差的累积规律分别加以研究。,(,一,),量边偶然误差的积累,设,L,为所量的导线边长，以长度为,l,的钢尺丈量了,n,段，即,L=l+l+l(,共,n,个,),，若每段丈量的偶然误差均为,m,L,，则按偶然误差传播律可得出量边偶然中误差为：,m,2,L,偶,=(m,2,L,+m,2,L,+m,2,L,),=nm,2,L,将,n=L/l,代入上式得,m,L,偶,=m,L,(L/l),1/2,=(m,L,/l,1/2,)L,1/2,令,a=m,L,/l,1/2,则最后得,m,L,偶,=aL,1/2,或,m,L,偶,/L=aL,1/2,/L=a/L,1/2,二、量边误差的积累,当,L=1m,即单位长度时，则,m,L,偶,=a,，所以,a,是由于偶然误差所引起的单位长度的量边中误差，通称为偶然误差影响系数。显然，当,m,L,偶,及,L,均以,m,的单位，,a,的单位为,m,1/2,。,由以上两式得出：,1,）由偶然误差引起的量边误差与边长的平方根成正比；,2,）量边的偶然误差与边长之比（即由它引起的量边相对误差），随边长的增加而减小。,二、量边误差的积累,(,二,),量边系统误差的积累,设,m,l,为每尺段丈量的系统误差，,m,l,系,为所丈量边长的系统误差，则,m,l,系,=m,l,+m,l,+m,l,=nm,l,即,m,l,系,=(L/l)m,l,=(m,l,/l)L,令,b =m,l,/l,b,为单位长度的系统误差，通称为系统误差影响系数。,则,m,l,系,=bL,从而,m,l,系,/L=b,由上两式可知，系统误差对量边的影响与边长成正比，而系统误差所引起的量边相对误差与边长,L,无关，在一定条件下为常数，即系统误差影响系数,b,。,二、量边误差的积累,(,三,),量边的总中误差,按照误差传播律，可知偶然误差与系统误差综合影响所引起的量边总中误差为：,M,2,L,=m,L,偶,2,+m,l,系,2,=a,2,L+b,2,L,2,(7-37),二、量边误差的积累,三、量边误差估计公式中,a,、,b,系数的确定方法,系数,a,、,b,可以用分析实际量边资料的方法或实验的方法求得。,(,一,),按实测资料求,a,、,b,系数,按实测资料求,a,、,b,，可以按多个不同边的双次观测列来求。,设两次独立丈量或往返丈量同一边长的差值为,d,，则,d,i,=L,i1,-L,i2,；应当指出的是，同一边长两次丈量时的条件往往基本相同,(,采用同一条钢尺和相同的量边方法,),，量边系统误差对于,L,i1,及,L,i2,的影响也基本相同，,从而使在计算,d,i,=L,i1,-L,i2,时，系统误差的影响大部分互相抵消，,d,i,中只能反映出部分系统误差的剩余影响，则其剩余系统误差影响系数,b,为：,b=,d,/,L,三、量边误差估计公式中,a,、,b,系数的确定方法,若,b=,d,/,L,0,，则说明没有剩余系统误差或其影响很小，则往返测丈量边长平均值的偶然误差影响系数为：,a=(dd/L/(2n),1/2,若,b=,d,/,L,0,，则应当从每个差值,d,i,中减去剩余系统误差的影响,bL,i,，然后得到偶然误差影响的部分，即,d,i,=d,i,-b L,i,(7-40),再按下式计算往返丈量边长平均值的偶然误差影响系数,a,为：,a=(d,d,/L/(2(n-1),1/2,)/,2,1/2,=(dd/L/(n-1),1/2,/2,(7-41),三、量边误差估计公式中,a,、,b,系数的确定方法,为简化计算，将式,(7-40),平方并求和后得,dd/L=dd/L-2b,d,+b,2,L,=dd/L-2b,d,+b,d,L,/,L,=dd/L-b,d,将上式代入式,(7-41),得,a=(dd/L-b,d,)/(n-1),1/2,/,2,三、量边误差估计公式中,a,、,b,系数的确定方法,(,二,),用实验方法求,a,、,b,系数,在井下选择,N,条不同长度和不同条件的导线边。先用高精度的方法丈量,(,如采用因瓦基线尺和轴杆架和拉力架精密丈量,),，因其丈量误差很小，故可认为量得的是边长的真值,L,0i,，然后用矿上通常采用的量边方法按规程规定丈量这些边长，得其长度为,L,i,，则丈量的真误差为：,i,=L,0i,-L,i,(i=1,2,，,N),三、量边误差估计公式中,a,、,b,系数的确定方法,将,N,条边长按照长度间隔为,5m,或,10m,分成,k,组，例如，以,5m,为间隔分组：,05m,为第,1,组，其中有,n,1,条边；,510m,为第,2,组，其中有,n,2,条边；,；,(k-1)5k5m,为第,k,组，其中有,n,k,条边,N=n,1,+n,2,+n,k,；,然后用下式求每组的平均边长,L,j,(j=1,2,3,k),的一次量中误差为：,m,1,=(,1,/n,1,),1/2,m,2,=(,2,/n,2,),1/2,，,m,k,=(,k,/n,k,),1/2,三、量边误差估计公式中,a,、,b,系数的确定方法,按间接平差原理，将,m,j,视为观测值，它是未知数,x=a,2,和,y=b,2,的函数，并取各组的边数,n,j,或,n,j,/c(c,为任意正整数,),为该组的权,P,j,可列出,k,个误差方程式为：,a,2,L,1,+b,2,L,1,2,-m,1,L,1,=V,1,权为,P,1,a,2,L,2,+b,2,L,2,2,-m,2,L,2,=V,2,权为,P,2,a,2,L,k,+b,2,L,k,2,-m,k,L,k,=V,k,权为,P,k,令,a,2,=x,b,2,=y,并代入上式，组成两个法方程式,答解法方程式，求得,x,、,y,值后，便可得,V,。,三、量边误差估计公式中,a,、,b,系数的确定方法,(,三,),误差系数,a,、,b,的数值,根据我国现场实际资料，参照有关规定，建议采用表,1-4,中所列的钢尺量边误差系数,a,、,b,值。,表,1-4,井下钢尺量边误差系数值,导线等级,巷道倾角,15,A,b,a,b,基本控制,0.00030.0005,0.000030.00005,0.0015,0.0001,采区控制,0.0008,0.0001,0.0021,0.0002,三、量边误差估计公式中,a,、,b,系数的确定方法,四、各种误差对量边影响的估算及容许值的确定方法,为分析简便起见，当研究某一误差来源对量边的影响时，假定其他来源均无影响，只集中考虑这一个误差来源，最后再综合研究所有误差来源的影响。,前面在讨论井下用钢尺量边时的误差来源时，曾提到,9,种主要误差来源。为了使井下导线的量边误差不超过一定的范围以保证导线的必要精度，需要对前述,9,种误差规定一个极限，即容许值，设用,m,Li,(i=1,、,2,、,9),来表示,9,种误差来源所引起的量边中误差，并设各种误差来源对量边误差的影响相等，则所量边长,L,的中误差,m,L,应为：,M,2,L,=(m,2,L1,+m,2,L2,+m,2,L9,)=9m,2,L,根据式,(7-37),M,2,L,=a,2,L+b,2,L,2,，并取,a=0.0001,，,b=0.00005,。导线平均边长,L=50m,，可得,M,L,=4.3mm,，容许误差为中误差的,2,倍，即,M,L,容,=2M,L,=8.6mm,M,L,容,/L=0.0086/501/6000,因此，,9,项误差来源中每个来源所引起的量边容许相对误差为：,m,L,容,/L=(M,L,容,/L)*(1/,9)1/20000,(7-45),四、各种误差对量边影响的估算,及容许值的确定方法,(,一,),尺长误差及其容许值,设用长度为,L,的钢尺丈量边长,L,，其尺长改正数为：,L,K,=K*L/L,R,则由尺长误差,m,K,所引起的量边误差,m,LK,为：,m,LK,=L*m,K,/L,R,m,K,/L,R,=m,LK,/L,对照式,(7-45),可看出，尺长误差所引起的量边误差的相对容许值应为：,m,K,/L,R,=1/20000,这就是说，钢尺比长检定的精度应不低于,1/2,万，达到这个精度是不困难的。,四、各种误差对量边影响的估算,及容许值的确定方法,(,二,),测定温度,t,的误差及其容许值,量边的温度改正是按下式计算的：,L,t,=L(t-t,0,),若以,m,t,表示测定温度,t,的误差，则由它引起的量边误差的：,m,Lt,=Lm,t,对照式,(7-45),可得：,m,t,容,=L/20000*1/L=1/20000=4,由此可知，测量温度的容许误差为,4,。,四、各种误差对量边影响的估算,及容许值的确定方法,(,三,),测定拉力的误差及其容许值,由第一章计算拉力改正中的式,(1-5),以及计算垂曲改正的式,(1-6),和式,(1-7),可知，当所加拉力,P,有误差,m,P,时，将引起这两项改正数产生误差，从而引起量边误差。,拉力改正为,L,P,=(P-P,0,)L/EF,故,m,LP,=L m,P,/EF,垂曲改正为,L,f,=-q,2,L,3,/24 P,2,故,m,LP,=q,2,L,3,m,P,/12P,3,四、各种误差对量边影响的估算,及容许值的确定方法,两项误差,m,LP,及,m,LP,具有相同符号，,则,m,LP,=(L/EF+q,2,L,3,/12P,3,)m,P,对照式,(7-45),可得,m,P,容,=L/20000(L/EF+q,2,L,3,/12P,3,),=1/20000(1/EF+q,2,L,2,/12P,3,),设,L=50m,，,q=0.165N/m,，,F=0.023cm,2,，,P=98.067N,，将其代入上式得：,m,P,容,=6.3 N,此值较小，因此量边时要用拉力计较精确地对钢尺施以标准拉力。,四、各种误差对量边影响的估算,及容许值的确定方法,(,四,),测定松垂距,f,的误差及其容许值,按实际测定的松垂距,f,计算垂曲改正的公式为,L,f,=-8 f,2,/3 L,若测定松垂距,f,的误差为,m,f,，则由此引起垂曲改正的误差为：,m,Lf,=16 f m,f,/3 L,对照式,(7-45),由上式可得,m,f,容,=L/200003 L/16f=L,2,/(1.0710,5,f),设用某一钢尺量测,50m,长的导线边，其,f=0.546m,代入上式得,m,f,容,=42mm,。,由此可知测定,f,的精度要求并不十分高。,四、各种误差对量边影响的估算,及容许值的确定方法,(,五,),定线误差及其容许值,在图,7-9,中，,AB,是欲丈量的边长，由于大于尺长而分为三段。由于定线误差,m,e,而使中间的,1,、,2,点均偏离了,AB,连线，使实际所丈量的边长为折线,A12B,而非直线,AB,。显然所量边长总是比真正的边长大。图,7-9,中所示中间点,1,和,2,分别位于,AB,连线的不同侧，这是最不利的情况，因为这时中间一段,12=l,与其对应的真长,1,=l,相差最大。,四、各种误差对量边影响的估算,及容许值的确定方法,由,122,可看出：,l,2,=(l),2,-(2 m,e,),2,将上式按二项式展开，并仅取前两项得,l=l,1-1/2(2 m,e,/l,),2,=l,-2 m,2,e,/l,因此，由定线误差,m,e,所引起的量边误差为：,m,le,=l,-l=,2 m,2,e,/l,将上式对照式,(7-45),可得,m,e,容,=,l/20000l/2=0.005 l,当,l=50m,时，,m,e,容,=0.25m,，,当,l=30m,时，,m,e,容,=0.15m,。,四、各种误差对量边影响的估算,及容许值的确定方法,然后我们再来研究一个端点未在测边,AB,连线上的第一段,A1,和第三段,2B,的情况。以第三段,2B,为例，同上法可推得,m,le,=m,2,e,/2 l,余,m,e,容,=0.01 l,余,当余长,l,余,为,10m,时，,m,e,容,=0.1m,；,当余长,l,余,为,20m,时，,m,e,容,=0.2m,。,综上分析可知，分段长度愈小时，定线的容许误差愈小。所以规程中规定：分段丈量边长时，最小尺段长度不得小于,10m,。而当分段长度较大时，对定线的精度要求就相应较低。,四、各种误差对量边影响的估算,及容许值的确定方法,(,六,),测倾角的误差及其容许值,由倾斜边长,L,化算为平距,l,时，采用的公式为：,l=Lcos,若测量倾角,的误差为,m,，则由它引起的平距,l,的误差为：,m,l,=Lsin m,/,对照式,(7-45),可得,m,容,=L/20000 /Lsin=10/sin (7-46),由上式可以看出，倾角,愈大时，对测量倾角的精度要求愈高。规程中对在倾斜巷道中测量导线边长时，观测倾角的精度要求见表,7-6,，这里不再重复。,四、各种误差对量边影响的估算,及容许值的确定方法,(,七,),投点的误差及其容许值,利用垂球线将测点中心投到钢尺上的误差来源有：,(1),垂球线与测点标志孔的中心不重合，当测点标志孔的直径较大时，形状不规则，而垂球线较细时，这项误差可达,0.5mm,或更大；,(2),由风流引起的垂球线偏斜和摆动；,(3),钢尺碰到垂球线而引起的偏斜或摆动。,此外，如果量边时，钢尺的一端对着经纬仪的横轴外端中心读数或对着望远镜镜上中心读数，则经纬仪对中误差以及横轴外端中心或镜上中心偏离测点标志中心所在的铅垂线，也属于投点的误差。,四、各种误差对量边影响的估算,及容许值的确定方法,因钢尺两端均需投点，故由投点误差,m
