磷肥厂生产工艺简介.ppt

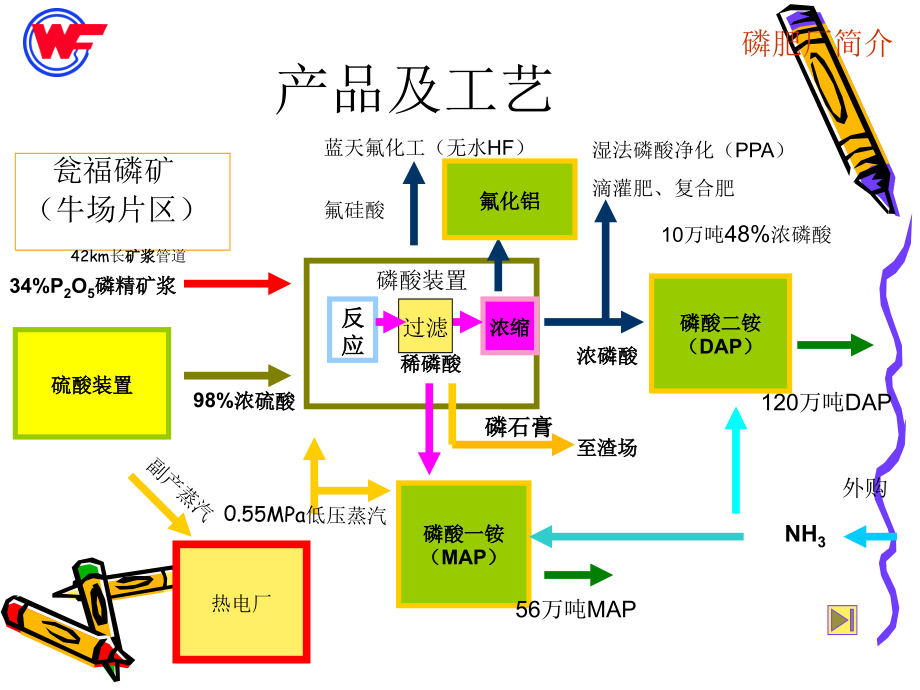

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,瓮福（集团）有限责任公司瓮福磷肥厂工艺技术简介,介绍人：杨 毅,磷酸装置,产品及工艺,瓮福磷矿,（牛场片区）,42km长,矿浆,管道,磷肥厂简介,反,应,浓缩,磷酸二铵,（DAP）,磷酸一铵,（MAP）,硫酸装置,NH,3,热电厂,0.55MPa低压蒸汽,34%P,2,O,5,磷精矿浆,98%浓硫酸,稀磷酸,氟硅酸,10万吨,48%,浓磷酸,浓磷酸,外购,副产蒸汽,120万吨DAP,56万吨MAP,蓝天氟化工（无水HF）,湿法磷酸净化（PPA）,滴灌肥、复合肥,过滤,至渣场,氟化铝,磷石膏,瓮福磷肥厂,产品及工艺,磷肥厂简介,磷酸,磷酸一铵,硫酸,磷酸二铵,氟化铝,碘回收,水处理,热电,硫 酸,（H,2,SO,4,）,产品及工艺,硫酸是酸性腐蚀品，无色、粘稠油状液体，其密度、粘度、凝固点、沸点等随硫酸的浓度和温度变化较大。,分子量98.08；,98%酸在20时的密度为1.836Kg/m,3,，凝固点-0.7；,溶于水，同时发出高热，会飞溅伤人或引起爆炸；,与木屑、纸张等接触后能剧烈反应，放出高热，并可引起燃烧；,能与较多无机化合物、有机化合物、金属及金属氧化物反应；,能严重灼伤眼睛和皮肤，对呼吸道有强刺激作用。,硫酸装置生产工艺,产品及工艺,沸腾焙烧,干法除尘,湿法净化,干燥,转化,吸收,硫铁矿,硫磺,硫酸产品,供磷酸,副产3.82MPaG，450蒸汽到,热电发电,硫铁矿制酸工艺,98%硫酸,98%酸或95%酸,烟气,SO,2,SO,3,FeS,S,硫磺制酸工艺,转化,吸收,硫酸产品,供磷酸,98%硫酸,98%酸或95%酸,SO,2,SO,3,焚硫,副产蒸汽,SO,2,副产3.82MPG，450蒸汽到,热电发电,液体硫磺S,硫酸生产工艺,产品及工艺,主要的化学反应方程式,焙烧：,4FeS,2,11O,2,=8SO,2,2Fe,2,O,3,Q,3FeS,2,8O,2,=6SO,2,Fe,3,O,4,Q,转化：,2SO,2,O,2,=2SO,3,Q,吸收：,SO,3,H,2,O=H,2,SO,4,Q,磷 酸,产品及工艺,工业磷酸：,化学式:H,3,PO,4,。化学式量:98.0。主要用于饲料，食品及磷酸盐工业。包装为聚乙烯（PE）桶。净重有35Kg和335Kg两种。质量指标执行企业标准Q/Ls 2.2-89,优于国家标准GB2091-92。外观呈无色透明或略带浅色稠状液体。,食品磷酸：,化学式：H,3,PO,4,。化学式量：98.0。主要用于食品行业作添加剂，或用于制造仪器级磷酸盐。包装为白色聚乙烯（PE）桶。净重为35Kg。质量指标执行企业标准Q/Ls 2.3-94.优于国家标准GB3194-92。外观呈无色透明或略带浅色。,磷酸分厂生产工艺,产品及工艺,外购硫酸:20万吨/年,威顿硫酸:80万吨/年,硫酸分厂硫酸:120万吨/年,反 应,选厂送磷精矿：,200万吨/年,磷业公司供磨矿：,65万吨/年,过滤,部分稀磷酸,供MAP,磷石膏到渣场或,磷石膏利用场地,浓缩,10万吨/年浓酸供,湿法磷酸净化,浓酸供,DAP、PPA等,氟硅酸供,氟化工,磷酸生产工艺,产品及工艺,化学反应方程式,Ca,5,F(PO,4,),3,5H,2,SO,4,10H,2,O=5CaSO,4,2H,2,O3H,3,PO,4,HF,磷石膏,设计产能及工艺特点,一、设计产能,1、由一套30万吨/年磷酸装置和一套20万吨/年磷酸装置组成。,2、30万吨/年磷酸装置设计浓度为48-52%的磷酸，副产1820%H,2,SiF,6,1.77万吨/年（以100%H2SiF6 计），同时还排出废渣（即二水石膏（CaSO4.2H2O）145万吨/年；由日本三井造船株式会社（MES）提供基础设计，五环公司承担详细施工图设计；装置于96年开工建设，由化二建承担主体建安工程，总投资近4亿元人民币（含渣场）；99年2月首次投料试车并一次打通流程。,3、20万吨国产磷酸装置设计浓度为52%的磷酸，副产18-20%H,2,SiF,6,1.1万吨/年（以100%H2SiF6 计），同时还排出废渣964.8万吨/年；,由五环公司设计。装置2002年4月开工建设，由中国化建第六、第七、第十二、第十六建设公司承担主体建安工程，2003年3月24日，一次投料试车成功。,设计产能及工艺特点,二、工艺特点,1、自动化程度高，采用DCS集散控制系统集中控制。所处理的介质酸性强，腐蚀强且多为混合相流体，生产过程多在负压下进行。,2、其设备特点为：用材特殊；设备防磨、防腐蚀要求高；密封要求严；衬胶等复合材料设备多，价值高，布置紧凑。,3、磷酸萃取采用Prayon第四代二水物工艺，低位闪蒸冷却移热；过滤系统采用翻盘式真空过滤，湿法排渣；浓缩系统采用强制循环真空蒸发浓缩工艺。,4、萃取槽由日本三井公司代表现场监制；过滤机为BirdPrayon倾覆翻盘式过滤机，它由美国南方Bird机器公司供货；二水石膏再浆成固含量25%的料浆用管道输送至专有渣场堆放，池水返回生产装置循环使用。石墨换热器由法国Vikard公司供货。装置绝大多数机泵、搅拌器设备均由国外知名厂家供货。,磷酸一铵,产品及工艺,磷酸一铵,又名磷酸二氢铵，化学式,NH,4,H,2,PO,4,，,“宏福牌”磷酸一铵主要技术指标：,总养份,58.0%,总氮,10.0%,有效磷,46%,水溶性磷占有效磷,94%,氮磷钾分布为,10-50-0,“宏福牌”磷酸一铵具有良好的水溶性特征，热稳定性好，可直接农用或制作复合肥。（可根据用户的要求制作为粉状或粒状产品。）,磷酸一铵分厂生产工艺,（料浆法）,产品及工艺,中和反应,一级浓缩,二级浓缩,干燥系统,成品包装,反应蒸汽,中和料浆,燃煤炉产生的热空气,原生蒸汽,气氨,稀磷酸,磷酸一铵生产工艺,产品及工艺,化学反应方程式,H,3,PO,4,NH,3,NH,4,H,2,PO,4,H,2,SiF,6,2AL（OH）,3,ALF,3,3H,2,OSiO,2,H,2,O,设计产能及工艺特点,设计产能,1、装置公称能力：24+20+8+8万吨/年粉状+粒状MAP；年操作日300天，年生产产品 24+20+8+8万吨MAP。,2、本装置2002年建成投产，是国内最大的、最先采用此工艺的高浓度粉状MAP装置。,设计产能及工艺特点,二、工艺特点,1、本设计采用我国自主开发，拥有独立知识产权的“中和料浆浓缩法制磷铵”工艺，装置的起点是由二期磷酸车间来的萃取磷酸，具体工艺路线为：稀磷酸强制循环快速氨化蒸发中和反应中和料浆双效循环蒸发浓缩浓缩料浆压力式喷雾逆流流化床干燥粉状MAP包装。,2、本装置由原料工序、中和工序、浓缩工序、三缸泵、干燥塔、包装工序、循环水站、氨蒸发站、热风炉房、装置变配电房等组成。除了产品最后的堆包外，其余工序均采用机械化方式。,磷酸二铵,产品及工艺,磷酸二铵（又名磷酸氢二铵），化学式为(NH,4,),2,HPO,4,，“宏福牌”磷酸二铵主要技术指标：,总养份,64.0%,总氮,17.0%,有效磷,45%,粒度,(2-4mm)90%,水份,2.0%,SGN,250,水溶性磷占有效磷,94%,“宏福牌”磷酸二铵水溶性好，颜色因受矿源杂质含量的影响而有所不同，但不影响产品的肥效；不具备可燃性、爆炸性，贮存时要求防潮。主要用于粮食作物、蔬菜、瓜果及观赏作物的基肥和追肥。,磷酸二铵分厂生产工艺,（传统法）,产品及工艺,中和反应,造粒,干燥,筛分,冷却,包裹,成品包装,液氨,浓磷酸,气 氨,返料,磷酸二铵生产工艺,产品及工艺,化学反应方程式,H,3,PO,4,2NH,3,（,NH,4,）,2,HPO,4,Q,设计产能及工艺特点,一、设计产能,1、装置规模：260万吨DAP/年，284吨DAP/小时装置年操作日：300天。,2、装置原设计为240万吨GTSP/年(重钙），250吨DAP/小时装置年操作日：300天。,设计产能及工艺特点,二、工艺特点,1、磷铵装置的前身的重钙装置,由日本三井株式会社承包,化四院作基础工程设计,采用Hydro料浆法工艺生产粒状重钙。它是由两条相同但彼此独立的生产线构成，于1999年3月建成。但由于重钙产品市场疲软，所以，总公司结合市场实际和装置自身的特点，决定将该装置改造为既能生产重钙又能生产磷酸二铵的装置。,2、,1999年6月28日在化八院的设计下，液氨贮库破土动工。同年10月，主装置在化四院的设计下，进行了简易改造，即采用预中和法生产磷酸二铵。于2000年2月进行了化工投料试车。同时为了提高装置的生产能力，总公司与Hydro鉴定了采用Hydro的预中和法加管式反应器的联合法工艺生产磷酸二铵。并于2000年3月开展正式改造工作，9月结束改造工作进行化工投料试车。,氟化铝,产品及工艺,氟化铝主要技术指标：ALF,3,=96%SiO,2,=0.15%P,2,O,5,=0.23%Fe,2,O,3,=0.05%SO,3,=0.05%灼失0.5%wt(在55030分钟,氟化铝生产工艺,氟硅酸,AL（OH）,2,反应,过滤,结晶,过滤,煅烧,成品包装,SiO,2,氟化铝生产工艺,产品及工艺,化学反应方程式,H,3,PO,4,NH,3,NH,4,H,2,PO,4,H,2,SiF,6,2AL（OH）,3,ALF,3,3H,2,OSiO,2,H,2,O,
