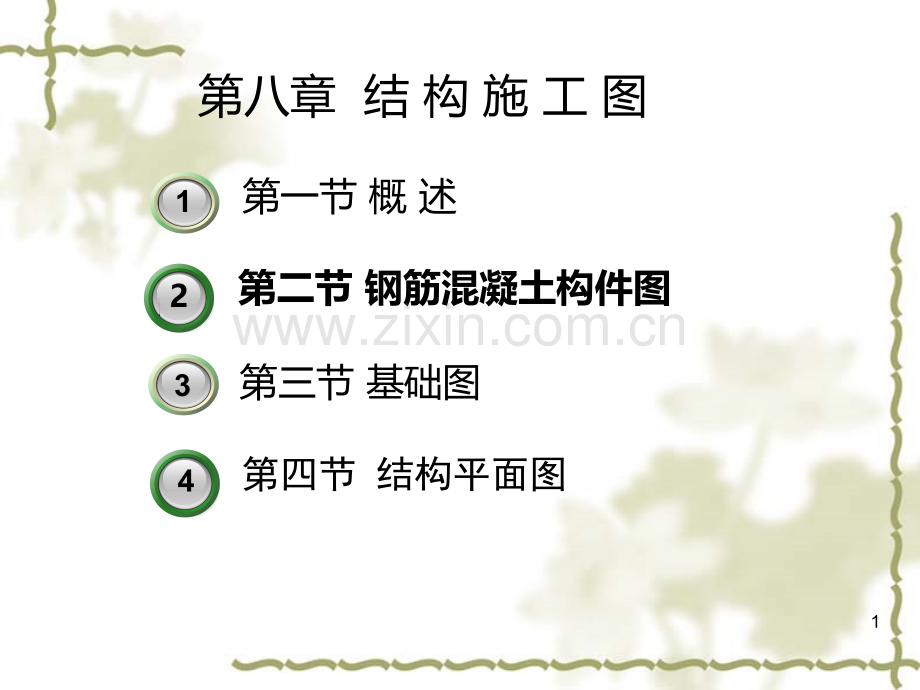

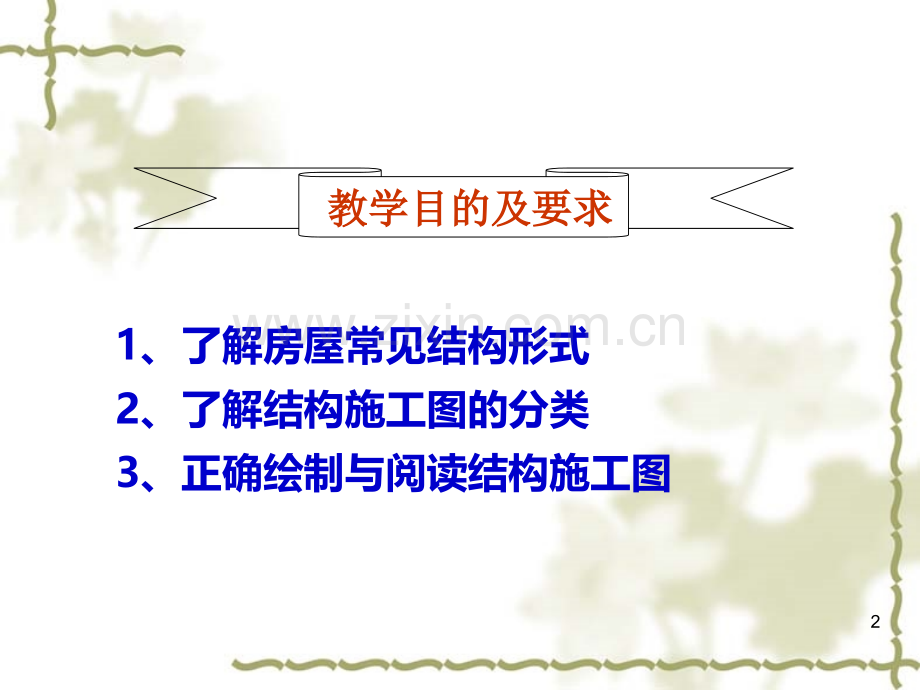

1、第一节 概 述 1第二节 钢筋混凝土构件图 2第三节 基础图3 3第四节 结构平面图4第八章 结 构 施 工 图 1教学目的及要求教学目的及要求1、了解房屋常见结构形式 2、了解结构施工图的分类3、正确绘制与阅读结构施工图2教学重点及难点教学重点及难点1、基础图、结构平面图、构件图的阅读;2、钢筋混凝土构件平面整体设计方法图纸的识读3一、房屋结构房屋结构:房屋中起承重和支撑作用的构件,按一定的构造和连接方式组成的房屋结构体系。第一节 概 述房屋结构地下结构:基础、地下室上部结构:墙体、柱、梁、板、屋架等建筑结构按建筑材料分:木结构、砖石结构、砖混结构、钢筋混凝土结构、钢结构等。钢筋混凝土框架结
2、构:是由钢筋混凝土柱、纵梁、横梁组成的框架来支承屋顶与楼板荷载的结构。4荷载如何传递5次梁主梁板基础柱荷载如何传递6二、结构施工图 在建筑设计的基础上,对房屋各承重构件的布置、形状、大小、材料、构造及相互关系等进行设计,画出来的图样称为结构施工图(又称结构图),简称“结施”。结构图是施工放线、制作和安装构件、编制施工计划及其预算的重要依据。7 结构施工图结构设计说明结构构件平面布置图基础平面图楼层结构平面图屋顶结构平面图结构详图梁、板、柱等构件详图楼梯结构详图等柱网平面布置图等基础结构详图三、结构施工图的分类及内容 8四、结构图中构件的名称常用代号W钢钢筋网筋网24WJ屋架屋架16L梁梁8M预
3、预埋件埋件23TL楼梯梁楼梯梁15QB墙墙板板7YT阳台阳台22JL基基础础梁梁14GB盖板盖板6YP雨篷雨篷21LL连连系梁系梁13TB楼梯板楼梯板5T梯梯20GL过过梁梁12MB密肋板密肋板4J基基础础19QL 圈梁圈梁11KB空心板空心板3Z柱柱18DL吊吊车车梁梁10WB屋面板屋面板2KJ框架框架17WL屋面梁屋面梁9B板板1代号代号名称名称序序号号代号代号名称名称序序号号代号代号名称名称序序号号对于预应力钢筋混凝土构件,应在构件代号前加注对于预应力钢筋混凝土构件,应在构件代号前加注“Y Y ”。9钢筋混凝土构件图 第 二节10一、钢筋混凝土基本知识 v混凝土:由水泥、砂子、石子和水按
4、一定比例制成。v配有钢筋的混凝土称为钢筋混凝土。没有配置钢筋的混凝土称为素混凝土。v用钢筋混凝土制成的梁、板、柱、基础等构件称为钢筋混凝土构件。1、混凝土强度等级:C10、C15、C20C60112、常用钢筋强度等级 钢筋按其强度和品种分成不同的等级,并用不同的符号表示。冷拉冷拉I级钢级钢筋筋级钢级钢筋筋HRB400(20MnSiV、20MnSib、20MnTi)冷拔低碳冷拔低碳钢丝钢丝级钢级钢筋筋HRB335(20MnSi)级钢级钢筋筋RRB400(K20MnSi等)等)I级钢级钢筋筋HPB235(Q235)代号代号钢钢筋品种筋品种代号代号钢筋品种钢筋品种12钢钢筋种筋种类类(强强度等度等级
5、级代号)代号)符号符号公称直径公称直径(mmmm)抗屈服抗屈服强强度度外形外形HPB235HPB235级钢级钢筋筋8-208-20235235光光圆圆HRB335HRB335级钢级钢筋筋6-506-50335335变变形形HRB400HRB400级钢级钢筋筋6-506-50400400变变形形RRB400RRB400级钢级钢筋筋6-506-50400400变变形形常用钢筋强度等级133、一般钢筋表示方法带丝扣的钢筋端部带丝扣的钢筋端部 5带直钩的钢筋端部带直钩的钢筋端部 4带半圆形弯钩的钢筋端带半圆形弯钩的钢筋端部部 3左图表示长、短钢筋投左图表示长、短钢筋投影重叠时,短钢筋的端影重叠时,短钢
6、筋的端部用部用45斜划线表示斜划线表示 无弯钩的钢筋端部无弯钩的钢筋端部 2钢筋横断面钢筋横断面 1说明说明 图例图例 名称名称 序号序号 14带直钩的钢筋搭接带直钩的钢筋搭接 8带半圆弯钩的钢筋搭接带半圆弯钩的钢筋搭接 7无弯钩的钢筋搭接无弯钩的钢筋搭接 6说明说明 图例图例 名称名称 序号序号 154、钢筋的名称和作用配置在混凝土中的钢筋,按其作用和位置可分为:架立钢筋:和受力筋一起形成钢筋骨架。箍筋:固定纵向钢筋,并承受剪力或扭力。受力筋:承受构件拉(压)力的主要钢筋。16 钢筋混凝土梁、板示意图钢筋混凝土梁保护层保护层箍筋箍筋架立筋架立筋墙体受力筋受力筋钢筋混凝土板分布筋墙体墙体受力筋
7、构造筋17分布钢筋:将板面承受的力分配给受力钢筋,并防止混凝土开裂,同时也起固定受力钢筋位置的作用。185、保护层 钢筋外缘到构件表面的距离称为钢筋的保护层。其作用是保护钢筋免受锈蚀,提高钢筋与混凝土的粘结力。箍筋箍筋受力筋受力筋受力筋受力筋保护层19保护层厚度保护层厚度20钢筋混凝土保护层最小厚度(mm)钢筋名称钢筋名称环境条件环境条件构件类别构件类别混凝土强度等级混凝土强度等级C20C25及及C30C35受力筋受力筋室内正常室内正常环境环境板、墙板、墙15梁梁25柱柱30露天或室露天或室内高湿度内高湿度环境环境板、墙板、墙352515梁梁453525柱柱453530箍筋箍筋梁和柱梁和柱15
8、分布筋分布筋墙和板墙和板1021 6、钢筋的弯钩和弯折 为了加强钢筋与混凝土之间凝结力,对于光圆钢筋,在两端做成弯钩。有半圆弯钩和直弯钩两种。22#有弯钩的钢筋要计算长度增减值,可查阅标准手册231、图示特点 为了清楚地表明构件内部的钢筋,可假设混凝土为透明体,钢筋在施工图中便可看见。钢筋在结构图中其长度方向用单根粗实线表示,断面钢筋用圆黑点表示,构件的外形轮廓线用中实线绘制。绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和大小的变化,即它们不表示钢筋直径的大小。二、钢筋混凝土构件图的图示内容24受力筋252、钢筋的标注 钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注,其标
9、注形式有下面两种:26 标注钢筋的根数和直径 标注钢筋的直径和相邻钢筋中心距 273、钢筋的编号构件内的各种钢筋应予以编号,以便于识别。编号采用阿拉伯数字,写在直径为6mm的细线圆中。284、钢筋成型图及钢筋数量表 为了表明钢筋的形状,便于施工,须画出每种钢筋加工成型图,并进行各种标注。29为便于统计用料,在钢筋图上常画出钢筋表30三、钢筋混凝土梁构件图识读3132单跨简支梁配筋图单跨简支梁配筋图 梁截面250X500,受力筋为5根二级钢筋直径20;架立钢筋为2根一级钢筋直径12;箍筋为直径8间距200等距布置;弯起钢筋的弯起点距离梁端分别为500和1100,弯起角45;梁长为6000mm33
10、要求:在横放A3幅面的图纸上,用适当的比例适当的比例绘制该单跨简支梁配筋图,注意断面图的比例与立面图不同,钢筋成型图与立面图对齐。要求画出钢筋表。图面布局要匀称美观。时间:1周341、地基:支撑建筑物的土层。不是建筑物的一部分。2、基础:建在地基以上至房屋首层室内地坪(0.000)以下的承重部分称为基础,是建筑物的一部分。一、地基与基础第三节 基础图 35垫层垫层钢筋混凝土基础钢筋混凝土基础基础墙基础墙防潮层防潮层基坑基坑地面线地面线地基地基大放脚大放脚墙墙36373、基础的形式条形基础条形基础 独立基础独立基础 桩基础桩基础 筏型基础筏型基础 箱形基础箱形基础 在民用建筑中,常见的型式有条形
11、基础(即墙基础)和独立基础(即柱基础)。38基础的示意图条形基础条形基础独立基础独立基础39独立基础与阀板基础示意图 404、基础图:主要是表示建筑物在相对标高0.000以下基础结构的图纸(即表示建筑物室内地面以下基础部分图样),它是施工时在基地上放灰线、开挖基槽、砌筑基础的依据。基础图基础平面图基础平面图基础详图基础详图41二、基础平面图 基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后,移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。1、基础平面图的形成 422、基础平面图的表示方法 v在基础平面图中,只画出基础墙、柱及基础底面的外轮廓线,基础的细部轮廓可省略
12、不画。v凡被剖切到的基础墙、柱轮廓线,应画成粗实线,基础底面的轮廓线应画成细实线。v基础平面图尺寸标注定位轴线的间距和总尺寸及墙厚、柱的断面尺寸和基础底面的宽度等。434445三、基础详图 1、基础详图的形成v在基础的某一处用铅垂剖切平面切开基础所得到的断面图称为基础详图。基础详图一般采用垂直断面图来表示。v常用110、120、150的比例绘制。v基础详图表示基础的断面形状、大小、材料、构造、埋深及主要部位的标高等。46v基础断面除钢筋混凝土材料外,其他材料宜画出材料图例符号。v基础详图的轮廓线用中实线表示,钢筋符号用粗实线绘制。47A轮廓线钢筋钢筋4849+0.0001004 184 181
13、-2.600Z基础平面图1:202 14120037030011511530030023501500350300180070022 66200100100300250030061007006100 独立基础示意图Z基础详图50四、基础图识读:读图规则:平面图上弯向上方或左方表示钢筋位于底层。平面图上弯向下方或右方表示钢筋位于顶层。51基础底面外轮廓线剖到墙线钢筋尺寸标注定位轴线钢筋表示及位置521、基础平面图与建筑底层平面图关系密切,轴线网是否一致,承重墙下是否都有基础,墙厚有无矛盾等,应互相对照阅读。2、基础详图与基础平面图以及建筑外墙详图,应互相对照联系,如:轴线编号、轴线与墙的相对位置以
14、及勒脚、防潮层做法是否一致等。3、在基础图中,预留孔洞的位置、标高、尺寸等,应与设备施工图相互对照。5354基 础 图 读 图 实 例55 第 四 节 结 构 平 面 图 结构平面图是表示建筑物室外地面以上各层平面承重构件(如梁、板、柱、墙、门窗过梁、圈梁等)布置的图样,一般包括楼层结构平面图、屋顶结构平面图。56一、楼层结构平面图 v楼层结构平面图是假想用一个水平的剖切平面沿楼板面将房屋剖开后所作的楼层水平投影。1、楼层结构平面图的形成 572、楼层结构平面图的表示方法 v对于多层建筑,一般应分层绘制楼层结构平面图。但如各层构件的类型、大小、数量、布置相同时,可只画出标准层的楼层结构平面图。
15、v结构平面图的比例同建筑平面图,一般采用1:100或1:200的比例绘制。58v 楼层、屋顶结构平面图中一般用中实线表示剖切到或可见的构件轮廓线,图中虚线表示不可见构件的轮廓线,梁用粗点划线表示。楼梯间和电梯间因另有详图,可在平面图上用相交对角线表示。v 楼层结构平面图的尺寸,一般只注开间、进深、总尺寸。定位轴线的画法、尺寸及编号应与建筑平面图一致。59v当现浇板配筋简单时,直接在结构平面图中表明钢筋的弯曲及配置情况,注明编号、规格、直径、间距。当配筋复杂或不便表示时,用对角线表示现浇板的范围,另用详图表示。v当铺设预制楼板时,可用细实线分块画出板的铺设方向。60预制钢筋混凝土板代号说明:构件
16、数量(10块)板型板型荷载等级荷载等级 10 YKB 36 5 2预制预应力空心板预制预应力空心板板长板长3600毫米毫米61 板型有七种型号:板厚120mm的1、2、3、4型板的标志宽度分别为500、600、900、1200mm;板厚180mm的5、6、7型板的标志宽度分别为600、900、1200mm。626364 对不同的结构单元内用细实线分块画出板的铺设方向和画上一对角线,并沿对角线上或下方,写出预制板的规格和数量;对相同结构单元,可简化在其上写出相同的单元编号,其余内容省略。可见的楼板轮廓线用细实线表示;对剖切到的墙体轮廓线用中粗实线表示;不可见的墙体轮廓线用中粗虚线表示;钢筋混凝土
17、柱的断面用涂黑表示;对楼板下面的梁可用单根粗虚线表示。预制板的绘制 楼层结构平面图一般采用1:100,现浇板详图可用1:50,首先绘制定位轴线。选定比例和布图 定墙、柱、梁的大小和位置 现浇板的绘制 应画出板的钢筋详图,表明受力筋的形状和配置情况,并且注明其编号、规格、直径、间距或数量等。楼层结构平面图的绘制方法65二 屋顶结构平面图 v屋顶结构平面图是表示屋面承重构件平面布置的图样,其图示内容和表达方法同楼层结构平面图。666768三、钢筋混凝土结构的平面整体表示法 平面整体表示法(简称平法)。是把结构构件的尺寸和配筋等,按照平面整体表示方法的制图规则,直接表达在各类构件的结构平面布置图上。
18、69 2 首先将梁进行编号。平面注写方式是指在梁的平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写截面尺寸和配筋的具体数值。平面注写包括集中标注和原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。当集中标注中的某项数值不适于梁的某部位时,则将该数值原位标注,施工时,原位标注取值优先。(一)梁配筋图的平面表示画法 70梁的编号梁的编号梁的截面尺寸梁的截面尺寸梁的箍筋梁的箍筋梁的上部通长筋或架立筋梁的上部通长筋或架立筋梁侧面纵向构造钢筋或受扭钢筋的配置梁顶面标高71集中注写:梁代号梁代号梁序号梁序号梁跨数梁跨数有无悬挑有无悬挑(A A为一端有悬挑)为一端有悬挑)(B B为两端有
19、悬挑)为两端有悬挑)KL2KL2(2A2A)300300650650 (0.1000.100)梁顶相对于楼层梁顶相对于楼层标高值标高值(宽(宽高)高)梁断面梁断面72原位注写:XX/X (X)钢筋类型、直径钢筋类型、直径箍筋间距箍筋间距加密区加密区/非加密区非加密区 将梁上、下部受力筋逐跨注写在梁上、下位置,如受力筋多于一排时,用斜线“/”将各排纵筋自上而下分开。(钢筋根数)(钢筋根数)(外排(外排/里排)里排)箍筋肢数箍筋肢数7322号框架梁,有两跨,一端有悬挑、梁断面300650 此梁箍筋是8间距200,加密区间距100,两支箍筋,梁上部贯通直径为25mm的钢筋2根;梁顶相对于楼层标高24.950低0.100m 表示梁支座上部有四根纵筋 表示悬挑部分的箍筋 该跨梁下部配筋 该跨梁下部配筋,上一排纵筋为该跨梁下部配筋,上一排纵筋为2 25,下下一一排排纵纵筋筋为为4 25全全部部伸伸入支座入支座 该跨梁上部配筋,该跨梁上部配筋,2 25;2 2274吊吊筋筋直直接接画画在在平平面面图图中中的的主主梁梁上上,用用引出线注明总配筋值,吊筋引出线注明总配筋值,吊筋2 18。75平法图与断面图对照构造筋构造筋76(二)柱配筋图的平面表示画法 77
