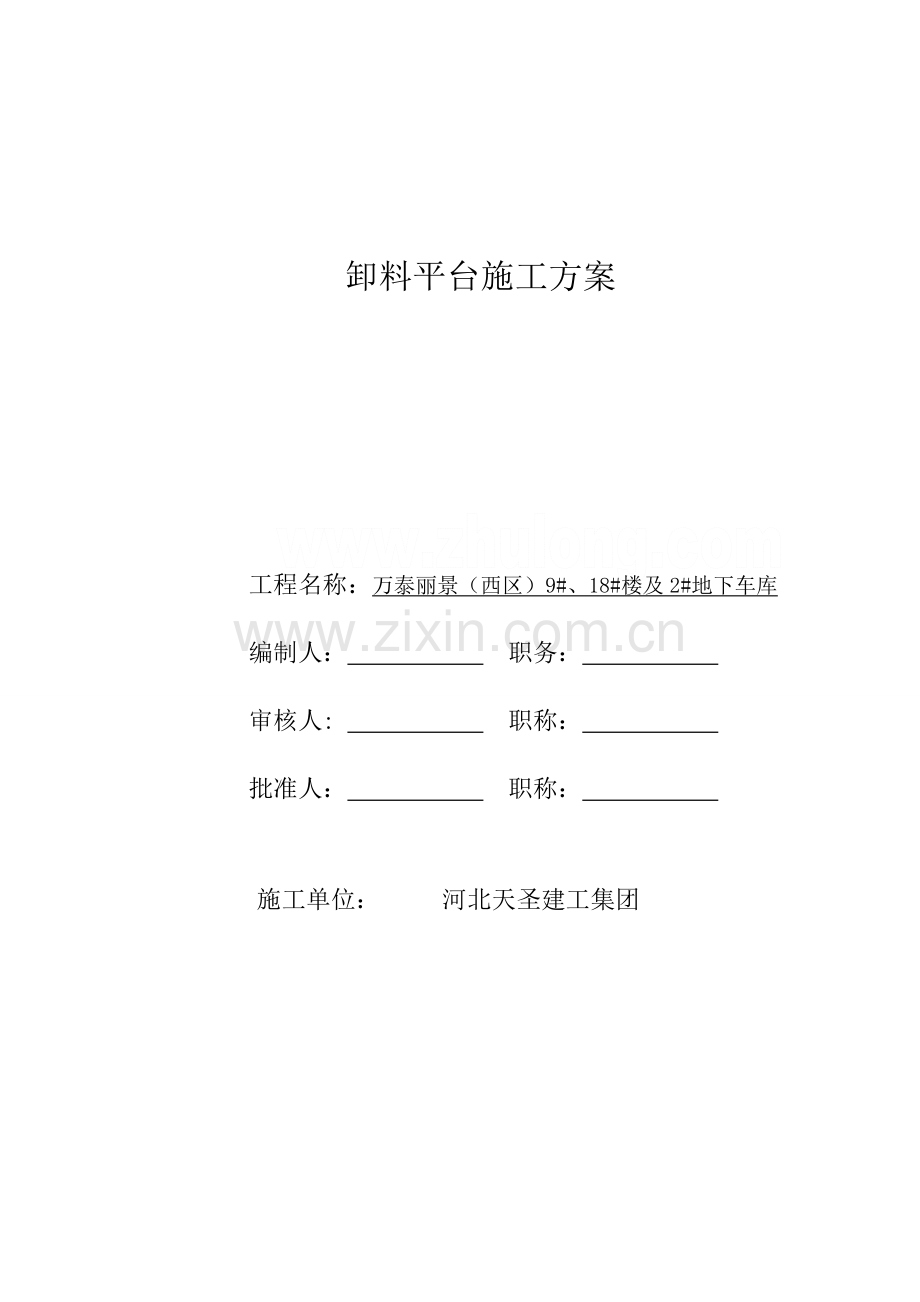

卸料平台施工方案

工程名称：万泰丽景（西区）9#、18#楼及2#地下车库
编制人： 职务：
审核人: 职称：
批准人： 职称：

施工单位： 河北天圣建工集团

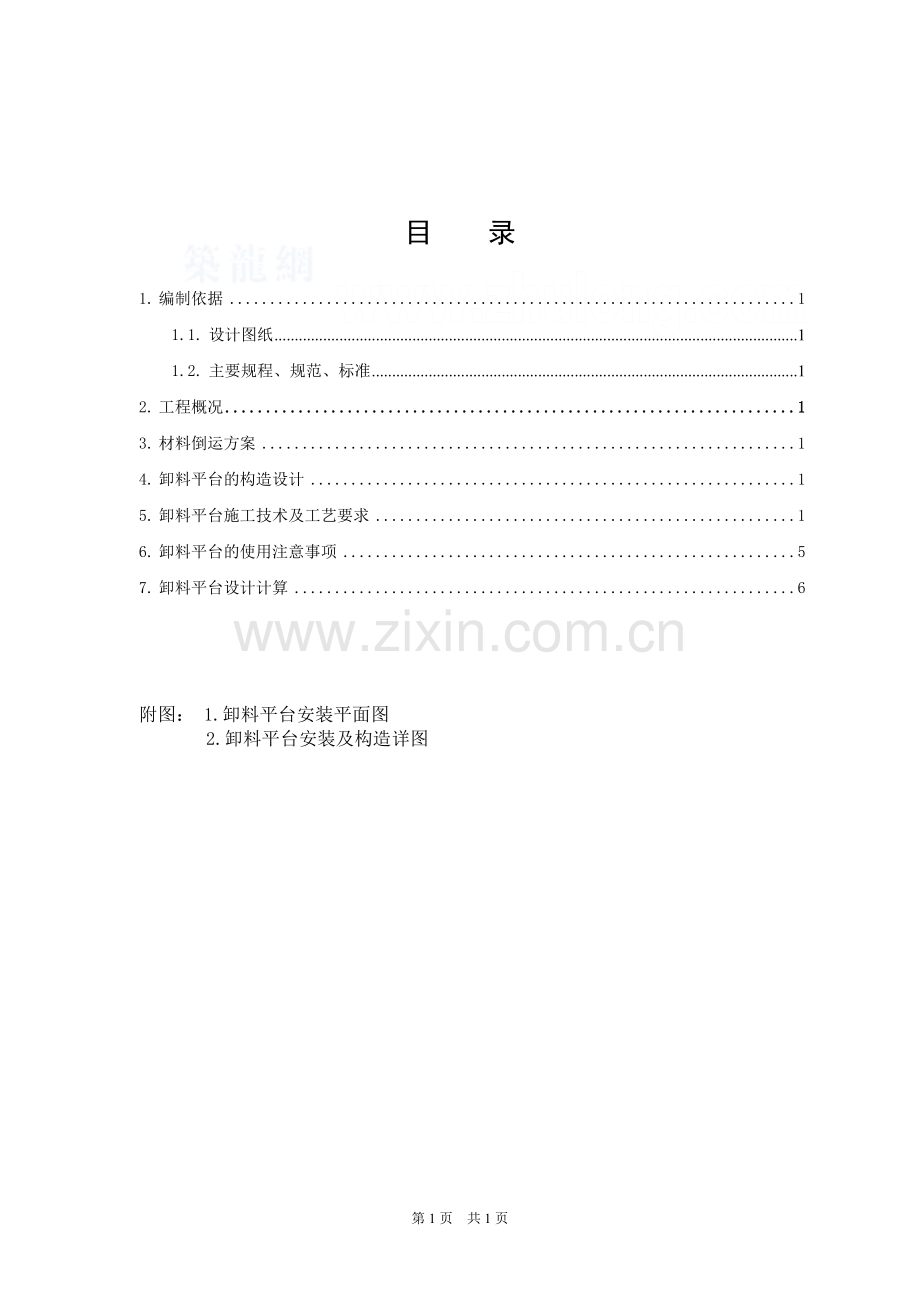

目 录
1. 编制依据 1
1.1. 设计图纸 1
1.2. 主要规程、规范、标准 1
2. 工程概况 1
3. 材料倒运方案 1
4. 卸料平台的构造设计 1
5. 卸料平台施工技术及工艺要求 1
6. 卸料平台的使用注意事项 5
7. 卸料平台设计计算 6

附图： 1.卸料平台安装平面图
2.卸料平台安装及构造详图
第1页 共1页

卸料平台施工方案

1、编制依据
1.1. 设计图纸
1.2. 主要规程、规范、标准
建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001
建筑施工安全检查标准JGJ59-2011
建筑施工高处作业安全技术规范JGJ80-91
2、 工程概况：
本工程为万泰丽景（西区）9#、18#楼及2#地下车库。
3、 材料倒运方案
配合施工中顶板支撑体系、顶板模板及其它辅助材料的及时转运使用，自五层开始搭设卸料平台，将材料逐层向上层倒运，以周转使用。
搭设部位：楼南立面1500mm宽洞口处。
4、 卸料平台的构造设计
4.1. 本卸料平台为新平台，设计荷载为15KN，使用限制荷载为10KN。
4.2. 卸料平台的受力体系为从楼板外挑两根22#槽钢，两侧焊接φ25甲类3号沸腾钢拉环，由6×19＋1 φ20mm以上钢丝绳拉至上层结构模板螺栓眼或预留孔洞进行固定，22#槽钢间每隔1000mm焊接22#槽钢作为次梁。
4.3. 平台伸出结构长4.5米，平台宽1.7米。
4.4. 平台上满铺50mm厚脚手板和20厚的胶合板，同时用8#铅丝与槽钢绑牢，成为一个整体。
4.5. 平台上部周围用脚手架钢管设两道护身栏，高度分别为800mm和1500mm，并用多层板全封闭。
4.6. 平台详细构造见附图（二）：卸料平台安装及构造详图。
4.7. 此卸料平台设计自重不大于1.25吨，满足塔吊吊运安装要求。
4.8. 卸料平台用钢丝绳拉接固定在墙体模板螺栓眼或预留孔洞上。
5、 卸料平台施工技术及工艺要求
5.1. 钢丝绳拉接固定部位结构柱混凝土强度达到7.5N/mm2时，方可将平台吊装就位。平台安装位置可根据施工情况进行调整。
5.2. 严格按照设计方案搭设，不得随意变动，若有特殊部位处理，及时与技术部门磋商，征得同意后方可进行搭设。
5.3. 施工前，工长应对施工人员进行安全技术教育及交底，落实所有安全技术措施和人身防护用品，未经落实时不得进行施工。
5.4. 平台吊装入位：用塔吊吊装平台，将平台放置在结构楼板边缘处，22#槽钢挑梁放置在结构楼板上部长度不小于1500mm。固定时先将一根钢丝绳的一端从平台上吊环穿入，做成安全弯，用卡子卡紧。将钢丝绳的另一端绕过上层吊环内，做成安全弯，用卡子卡紧。同时固定拉接好内侧保险绳。平台每侧两道钢丝绳，包括保险绳共四道，每道均要求拉紧平台，不得有松动。钢丝绳与结构棱角接触处必须垫设木板或木方。
5.5. 钢丝绳两端必须做成安全弯，并分别用U形卡卡牢，间距50mm，钢丝绳的末端距第一个卡子应留有（140~160mm）的长度，卡子的拧紧程度，应使钢丝绳原来高度压扁1/3左右，保证钢丝绳受拉力后，直径虽然稍有减小，但不会产生脱扣。每个端头U形卡数量不得少于5个。
5.6. 平台安装完毕后，必须经技术、安全人员检查合格后，方可使用。因作业需要改动时，需取得技术负责人批准后，方可改动，改动后必须经技术、安全部门重新验收后方可正式使用。
5.7. 平台的提升，必须用塔吊吊升，用吊环卡牢平台的吊环，然后松动结构柱或锚固环上的钢丝绳，要使所有与结构连接的钢丝绳全部松开，再提升平台。
5.8. 平台三面用20mm厚多层板封严，挡板要绑扎牢固。
5.9. 木脚手板采用平铺方式，用10# 镀锌铁丝距板端80mm绕匝3道并钉铁钉固定，高度与四边角钢平，上部再满铺15mm厚的多层板。
5.10. 平台三面护身栏高度为1.5m，水平杆设三道，第一步距平台200mm，往上500mm第二道，再往上700mm第三道立杆，水平杆转角处用卡扣连接。
5.11. 平台上吊环用Φ25光圆钢筋，平台每侧4个，与平台成45º角，吊环下部与槽钢下部平，连接处采用围焊满焊，吊环上部高出平台250mm~300mm。
5.12. 平台的放置必须放在结构楼板边缘处，不得设置在不稳定的其他部位。
5.13. 五级以上强风、浓雾及其它恶劣天气，不得进行平台吊装作业。
5.14. 应定期对平台进行安全检查，特别应对焊接连接部位，钢丝绳进行仔细检查，发现有严重变形或出现破损时，停止使用，立即更换。
5.15. 拆除平台：拆除时，先用塔吊吊紧平台，然后松开拉接的钢丝绳，待全部钢丝绳松开后，随后起吊平台，待平台与结构完全脱离后，再将平台水平吊离。
5.16. 平台提升要注意保持平衡，避免碰撞其它挂架及结构挑板。严禁平台与外架做任何连接。
5.17. 平台提升时，指挥人员要站在安全处，平台上严禁站人。
5.18. 塔吊提升平台时，必须使用吊环，严禁使用挂钩。
5.19. 在平台上吊运物品时，应使物品垂直上升高于平台防护架后，再慢慢水平移开平台，严禁在平台上水平拖动物品。
5.20. 平台安装时，外端要略高于里端，高低差控制在50mm~100mm 。钢丝绳与平台的夹角在45º~60º的范围。
5.21. 平台上的堆放物高度小于1.2m，并且要保证物品的稳定性。
5.22. 不同物品（包括同类但长度、宽度相差超过20％）要分开吊运，严禁混杂吊运，小件物品、散、流物品必须用料斗或容器装运。
5.23. 受料平台宜放置在塔吊可视范围内，便于指挥作业。
5.24. 平台所有需焊接部位，采用满焊，焊缝宽度不小于10mm。所有槽钢的连接采用帮条焊，帮条焊长度不小于500mm，不得采用对焊。
5.25. 平台每次吊装到位后，必须由技术、生产、安全等部门人员组织检查，合格后，方可进行使用。
5.26. 所有预埋钢筋吊环的工作由工长安排，应做到有检查，有验收，未经检查或经检查验收不合格的，不得使用。
5.27. 为便于平台码放材料的管理，现对码料做如下规定（本规定应标示于平台明显部位）：
材料码放高度不得超过1.2m。长度不得超过4.0m。短料应采用料斗装载。
材料距离周边护身栏不得小于300mm，任何情况下不得影响平台钢丝绳的拉接。
码放的材料应长度接近，同一吊的长、短料尺寸相差不得大于20％。
吊装材料时，材料应垂直起吊，材料底部高于护身栏后，方可水平吊离。
平台限载为10KN，不得超载使用。平台只允许供结构施工期间吊装顶板模板周转材料用。未经允许不得吊装其他物品。
物品吊离平台时，应再次检查物品是否稳定，发现物品有不稳定因素应及时停止吊装。每次码放后的材料要及时吊装，做到当日码放当日吊离，停放时间不得超过24小时。
每次安装后必须经检查合格后方可使用。
六级风以上恶劣天气不得使用。大风后应及时进行安全检查。
施工过程中发现有安全隐患时，操作人员要立即停止使用，并立即向项目部报告。
主要材料码放参考重量（10KN）：
钢管ф48×3.5（每米0.04KN）：
单独码放 600 mm长最多 416根 单独码放 900 mm长最多277根
单独码放1000mm长最多 250根 单独码放1200mm长最多208根
单独码放1300mm长最多192根 单独码放1500mm长最多166根
单独码放1800mm长最多 138根 单独码放2000mm长最多125根
单独码放3000mm长最多 83根 单独码放4000mm长最多62根
木方（每立方米5KN）：
码放50mm×100mm（每米0.025KN）
单独码放 600mm长最多666根 单独码放 900 mm长最多444根
单独码放1000mm长最多400根 单独码放1200mm长最多333根
单独码放1300mm长最多 307根 单独码放1500mm长最多266根
单独码放1800mm长最多 222根 单独码放2000mm长最多200根
单独码放3000mm长最多 133根 单独码放4000mm长最多100根
单独码放100mm×100mm（每米0.05KN）
单独码放 600 mm长最多 333根 单独码放900mm长最多222根
单独码放1000mm长最多 200根 单独码放1200mm长最多166根
单独码放1300mm长最多153根 单独码放1500mm长最多133根
单独码放1800mm长最多 111根 单独码放2000mm长最多100根
单独码放3000mm长最多 66根 单独码放4000mm长最多50根
多层板（每立方米5KN）：
单独码放15mm厚（每平方米0.075KN）：最大面积：133平方米
单独码放18mm厚（每平方米0.09KN）：最大面积：111平方米
顶托（每个0.04KN）：单独码放最多500个。
以上数量均为单独码放情况，施工时应根据实际码放材料的种类、规格确定，总荷载不得超过10KN。工长要对施工班组长及码料工人进行交底。工长应每日检查平台的使用情况。
6、 卸料平台的使用注意事项
6.1. 平台使用荷载控制在10KN以下，并在平台显著位置上标明允许荷载值，操作平台上人员和物料总重量，严禁超过设计的允许荷载，并由相关部门加以监督。
6.2. 平台堆料不得过于集中，要尽量均布放置，物料堆放高度不得超过1.2米。
6.3. 平台架必须经过荷载试验，并经有关部门验收合格后方可使用。
6.4. 此架子为独立平台架，坚决不允许与外脚手架相连。
6.5. 钢平台安装时，钢丝绳卡头的卡子不得少于4个，建筑物锐角利口围系钢丝绳处应采用方木或旧轮胎衬垫保护。
6.6. 钢平台安装时，外口应略高于内口50-100cm。
6.7. 钢平台吊装需待支撑点与结构内预埋钢筋电焊固定好，上部与结构拉接处接好钢丝绳，调整完毕，经过检查验收后方可松卸起重吊钩。
6.8. 钢平台使用时应有专人进行检查，发现钢丝绳有锈蚀或断股应及时调整、更换，焊缝脱焊应及时补焊加强。
6.9. 钢丝绳，构造上必须两边各设置前后两道，钢丝绳的吊点必须单独设置，不得将受力钢丝绳与保险钢丝绳吊点设在同一吊点。
6.10. 操作人员停止操作时，不得在平台上坐卧、停留，或者作休息之处用。
6.11. 工程经理部、安全部门应在每日对平台进行日常安全检查，发现隐患应立即书面通知停止使用。
7、 卸料平台设计计算
7.1 计算依据《建筑施工安全检查标准》(JGJ59-2011)和《钢结构设计规范》(GB50017-2003)。
悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
平台水平钢梁(主梁)的悬挑长度5.00m，悬挑水平钢梁间距(平台宽度)1.40m。
次梁采用[22a号槽钢U口水平，主梁采用[22a号槽钢U口水平，次梁间距1.00m。
施工人员等活荷载1.50kN/m2，最大堆放材料荷载10.00kN。
7.2、次梁的计算
次梁选择[22a号槽钢U口水平槽钢，间距1.00m，其截面特性为
面积A=31.84cm2,惯性距Ix=2393.90cm4,转动惯量Wx=217.60cm3,回转半径ix=8.67cm截面尺寸 b=77.0mm,h=220.0mm,t=11.5mm
7.2.1.荷载计算
(1)面板自重标准值：标准值为0.35kN/m2；
Q1 = 0.35×1.00=0.35kN/m
(2)最大容许均布荷载为1.50kN/m2；
Q2 = 1.50×1.00=1.50kN/m
(3)槽钢自重荷载 Q3=0.25kN/m
经计算得到，静荷载计算值 q = 1.2×(Q1+Q2+Q3) = 1.2×(0.35+1.50+0.25) = 2.51kN/m
经计算得到，活荷载计算值 P = 1.4×10.00=14.00kN
7.2.2.内力计算
内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下

最大弯矩M的计算公式为

经计算得到，最大弯矩计算值 M = 2.51×1.402/8×[1-4×(0.90/1.40)2]+14.00×1.40/4=4.50kN.m
7.2.3.抗弯强度计算

其中 x —— 截面塑性发展系数，取1.05；
[f] —— 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度 =4.50×106/(1.05×217600.00)=19.69N/mm2；
次梁槽钢的抗弯强度计算 < [f],满足要求!
7.2.4.整体稳定性计算

其中 b —— 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 b=570×11.5×77.0×235/(1400.0×220.0×235.0)=1.64
由于b大于0.6，按照《钢结构设计规范》(GB50017-2003)附录B其值用b'查表得到其值为0.883
经过计算得到强度 =4.50×106/(0.883×217600.01)=23.41N/mm2；
次梁槽钢的稳定性计算 < [f],满足要求!
7.3、主梁的计算
卸料平台的内钢绳按照《建筑施工安全检查标准》作为安全储备不参与内力的计算。
主梁选择[22a号槽钢U口水平槽钢，其截面特性为
面积A=31.84cm2,惯性距Ix=2393.90cm4,转动惯量Wx=217.60cm3,回转半径ix=8.67cm截面尺寸 b=77.0mm,h=220.0mm,t=11.5mm
7.3.1.荷载计算
(1)栏杆自重标准值：标准值为0.30kN/m
Q1 = 0.30kN/m
(2)槽钢自重荷载 Q2=0.25kN/m
经计算得到，静荷载计算值 q = 1.2×(Q1+Q2) = 1.2×(0.30+0.25) = 0.65kN/m
经计算得到，各次梁集中荷载取次梁支座力，分别为
P1=(1.2×(0.35+1.50)×0.50×1.40/2+1.2×0.25×1.40/2)×(1+2×0.90/1.40)=2.25kN
P2=(1.2×(0.35+1.50)×1.00×1.40/2+1.2×0.25×1.40/2)×(1+2×0.90/1.40)=4.02kN
P3=(1.2×(0.35+1.50)×1.00×1.40/2+1.2×0.25×1.40/2)×(1+2×0.90/1.40)=4.02kN
P4=(1.2×(0.35+1.50)×1.00×1.40/2+1.2×0.25×1.40/2)×(1+2×0.90/1.40)+14.00/2=11.02kN
P5=(1.2×(0.35+1.50)×1.00×1.40/2+1.2×0.25×1.40/2)×(1+2×0.90/1.40)=4.02kN
P6=(1.2×(0.35+1.50)×0.50×1.40/2+1.2×0.25×1.40/2)×(1+2×0.90/1.40)=2.25kN
7.3.2.内力计算
卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。

悬挑卸料平台示意图

悬挑卸料平台水平钢梁计算简图
经过连续梁的计算得到

悬挑水平钢梁支撑梁剪力图(kN)

悬挑水平钢梁支撑梁弯矩图(kN.m)

悬挑水平钢梁支撑梁变形图(mm)

各支座对支撑梁的支撑反力由左至右分别为
R1=16.361kN,R2=14.489kN
支座反力 RA=14.489kN
最大弯矩 Mmax=19.156kN.m
7.3.3.抗弯强度计算

其中 x —— 截面塑性发展系数，取1.05；
[f] —— 钢材抗压强度设计值，[f] = 205.00N/mm2；
经过计算得到强度 =19.156×106/1.05/217600.0+10.748×1000/3184.0=87.217N/mm2
主梁的抗弯强度计算强度小于[f]，满足要求!
7.3.4.整体稳定性计算

其中 b —— 均匀弯曲的受弯构件整体稳定系数，按照下式计算：

经过计算得到 b=570×11.5×77.0×235/(5000.0×220.0×235.0)=0.46
经过计算得到强度 =19.16×106/(0.459×217600.01)=191.86N/mm2；
主梁槽钢的稳定性计算 < [f],满足要求!
7.4、钢丝拉绳的内力计算:
水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算

其中RUicosi为钢绳的拉力对水平杆产生的轴压力。
各支点的支撑力 RCi=RUisini
按照以上公式计算得到由左至右各钢绳拉力分别为
RU1=19.576kN
7.5、钢丝拉绳的强度计算:
钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为
RU=19.576kN
如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：

其中[Fg] —— 钢丝绳的容许拉力(kN)；
Fg —— 钢丝绳的钢丝破断拉力总和(kN)；
计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)；
—— 钢丝绳之间的荷载不均匀系数，对6×19钢丝绳分别取0.85、0.82和0.8；
K —— 钢丝绳使用安全系数，取8.0。
选择拉钢丝绳的破断拉力要大于8.000×19.576/0.850=184.246kN。
选择6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径20.0mm。
7.6、钢丝拉绳吊环的强度计算:
钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算作为吊环的拉力N，为
N=RU=19.576kN
钢板处吊环强度计算公式为

其中 [f] 为拉环钢筋抗拉强度，按照《混凝土结构设计规范》10.9.8[f] = 50N/mm2；
所需要的吊环最小直径 D=[19576×4/(3.1416×50×2)]1/2=16mm。现场采用直径25mm的一级钢筋。
7.7、与剪力墙连接处的普通螺栓强度计算
受剪承载力设计值应按下式计算：

2,普通螺栓杆轴方向受拉连接时，每个普通螺栓的承载力设计值应按下式计算：

式中 d──螺栓杆直径,取 d=28mm；
de──普通螺栓在螺纹处的有效直径，取 dd=25；
∑t──在同一受力方向的承压构件的较小总厚度，取 ∑t=60mm；
nv──受剪面数目，取 nv=2；
fvb──螺栓的抗剪强度设计值，取 fvb=130(N/mm2)；
fcb──普通螺栓的抗压强度设计值，取 fcb=170(N/mm2)；
ftb──普通螺栓的抗拉强度设计值，取 ftb=210(N/mm2)；
Nt──普通螺栓所承受的拉力，取 Nt=19576(N)；
三、计算结果：
1,普通螺栓的受剪承载力设计值 Nvb=2×3.1415×282×130/4=160095.56(N)；
2,普通螺栓的受拉承载力设计值 Ntb=3.1415×252×210/4=103083.51(N)；
3,普通螺栓承载力设计值验算：((Nv/Nvb)+(Nt/Ntb)1/2=0.190≤1 并且 Nv≤Ntb，所以满足要求!
7.8、结论
此卸料平台符合安全性能要求。
