埋地给水管道安装施工方案.doc

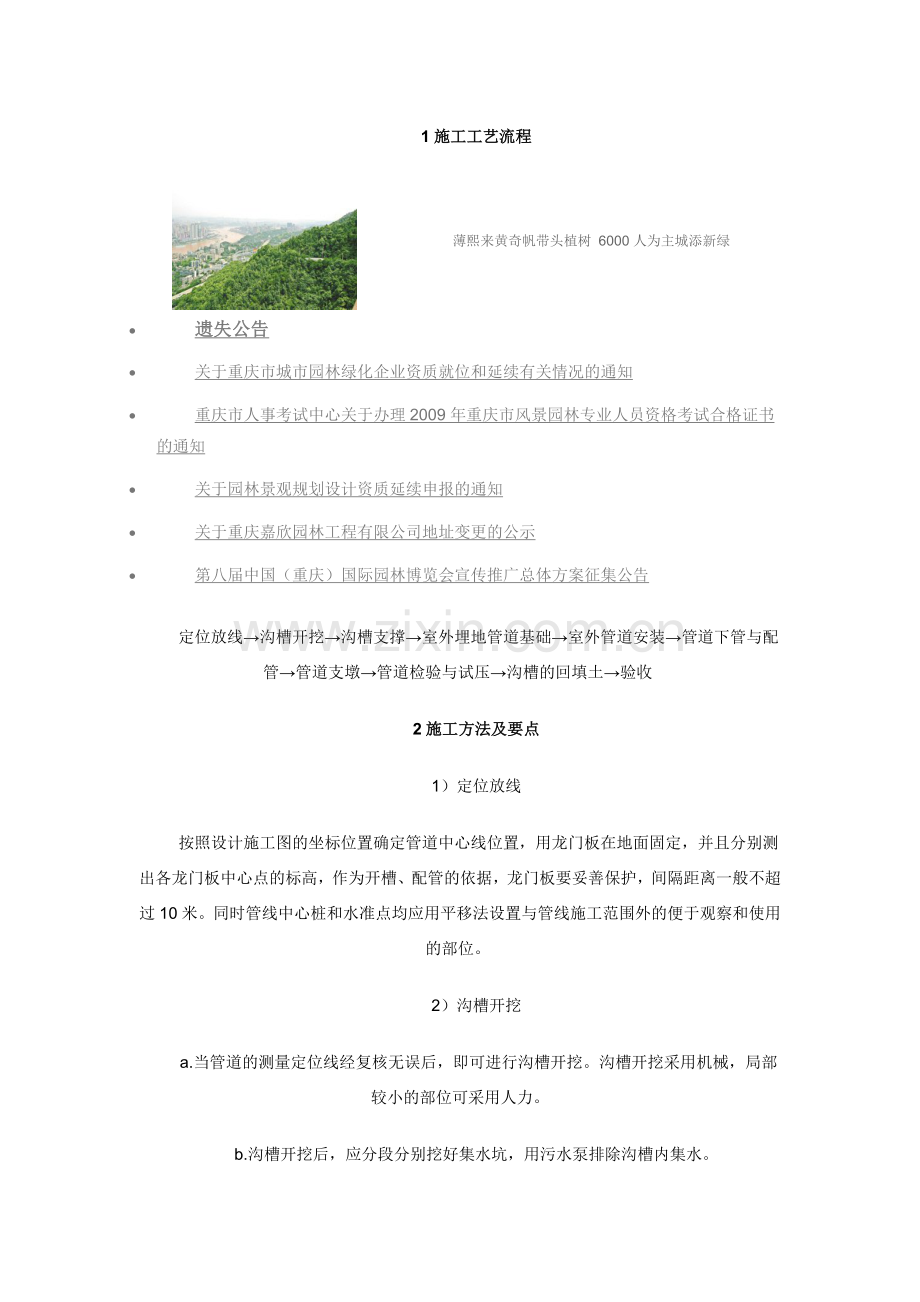

1施工工艺流程薄熙来黄奇帆带头植树 6000人为主城添新绿 遗失公告 关于重庆市城市园林绿化企业资质就位和延续有关情况的通知 重庆市人事考试中心关于办理2009年重庆市风景园林专业人员资格考试合格证书的通知 关于园林景观规划设计资质延续申报的通知 关于重庆嘉欣园林工程有限公司地址变更的公示 第八届中国（重庆）国际园林博览会宣传推广总体方案征集公告 定位放线沟槽开挖沟槽支撑室外埋地管道基础室外管道安装管道下管与配管管道支墩管道检验与试压沟槽的回填土验收2施工方法及要点1）定位放线按照设计施工图的坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点的标高，作为开槽、配管的依据，龙门板要妥善保护，间隔距离一般不超过10米。同时管线中心桩和水准点均应用平移法设置与管线施工范围外的便于观察和使用的部位。2）沟槽开挖a.当管道的测量定位线经复核无误后，即可进行沟槽开挖。沟槽开挖采用机械，局部较小的部位可采用人力。b.沟槽开挖后，应分段分别挖好集水坑，用污水泵排除沟槽内集水。c.开挖管沟沟底最小宽度注：1.表中d为管外径。2.当沟槽设有支撑时，沟深在2米以内，沟底宽度增加0.1米；深度在3米内，沟底宽度增加0.2米；3.用机械开挖沟槽时，其沟槽宽度按挖土机械的切削尺寸而定，但不小于本表规定数值。3）沟槽的支撑当沟槽开挖较深、土质不好或受场地限制开梯形槽有困难而开直槽时，加支撑是保证施工安全的必要措施。支撑形式根据土质、地下水、沟深等条件确定常分为横板一般支撑、立板支撑和打桩支撑等形式，其适用条件可参见下表：注意事项:撑板与沟壁必须贴紧,立木垂直,撑杠要平直.立木要排列整齐,便于拆撑.木撑杠部要用扒钉钉牢，金属撑杠下部要钉托木，两端同时旋紧，上下杠松紧一致。在土质良好时一般可随填随拆，如有塌方危险地段可先回土，再起出支撑。4）室外埋地管道基础a.天然地基：土壤耐压强度较高，地下水位较低，（如干燥黏土、砂质黏土等。）将天然地基整平，管道敷设在未经扰动的原土上。b.混凝土基础；管基为回填土时，设混凝土基础。c.给水铸铁管、镀锌钢管在一般情况下,可不做基础,将天然地基整平,管道铺设在未经扰动的原土上。c.加筋UPVC塑料排水管，宜设置混凝土条形基础。加筋UPVC塑料排水管道在闭水实验合格后，还应用混凝土捂帮保护。d.总体埋地管道基础施工前，必须检验沟槽开挖的深度、宽度和坡度应满足给排水管道的设计坡度要求，验槽合格后，尽快浇注混凝土，同时严格控制平基面的高度，基础偏差应满足规范要求。5）埋地管道支墩a.管道管径DN300mm的管道，且埋设在原土层中，可不设支墩。b.管道管径DN300mm的管道，在管道的弯头、三通及管道端部应设置支墩，支墩一般用100号混凝土浇注，并且保证支墩与土体紧密接触。6）埋地管道的下管与配管a.总体埋地管道的下管，采用人工方式或机械方式。b.采用人工方法下管，沿沟槽分散下管，以减少沟槽内管道的运营。c.总体埋地给水管道的配管，应确保管道的每节管段按照设计中心位置和高程稳定在基础和坐标上。d.排水管道配管时，在管道内放置一块带有中心刻度水平尺，当管道坐标中心线上下垂的中心吊线与水平尺的中心刻度重合时，为合格。7）检查井与阀门井的砌筑a.井底基础应与管道基础同时浇注。b.砖砌圆形检查井，应随砌随检查直径尺寸，当需要收口时，如由四周收进，每次收进不大于30mm；如部分收进，每次收进不大于50mm。c.砌筑检查井的内壁，应用原浆勾缝，内壁需抹面，并且分层压实。8）沟槽的回填土a.沟槽的回填土时，管道两恻应同时均允回填，以免管线水平移位。b.回填土时应先回细土，防止石块碎砖损伤管道与镀锌钢管的防腐层，回填土时应分层夯实，当土层含水率较低时应洒水，确保土层夯实。9）室外球墨铸铁管安装a.室外给水管道的管沟开挖时，应按照设计施工图纸的坐标、标高进行，开挖的宽度和深度应满足管道敷设的标高和安装要求。管道施工中，应对直管段无接口处先部分回土，防止浮管。同时应先回细土，防止石块碎砖损伤管道。b.室外给水球墨铸铁管管道应按图进行加工预制，连接前应用钢丝刷清除管内与插口处的粘沙与毛刺，并且将橡胶圈表面油污物清除净。c.球墨铸铁管管道连接时，应确保橡胶圈不翘不扭，均匀一致地卡在槽内，如有衬里破损，应在承插部分涂刷植物油润滑，随之将管自插口轻轻插入承口内，拨正管道后用手拉葫芦拉紧（管子插入的深度应在管口做好记号），每个承插口最大转角不得大于421。d.球墨铸铁管管道的三通、弯头处应按照设计与规范要求设置管墩和支墩，安装完成24小时后，应及时进行水压试验、管道清洗和隐蔽工程验收工作，并且及时填写水压试验、管道清洗和隐蔽工程验收记录表，同时进行回填土，并分层夯实。10）UPVC塑料给、排水管安装a.管道安装前应对管材管件内处表面检查，当有污物时应清理干净。管道在安装过程中应严格防止油漆、沥青等有机污染物沾污。b.管道安装前后应铺软土或黄沙。c.给水管道管道口径大于等于32mm的水表、阀门及其附件应设固定支架。d.管道穿墙壁，壁柜应设置塑料套管。e.管材断料应选用细齿锯，断口应平整，并及时去除毛刺。f.管道粘接时，应坡1520坡口，并清除管接口配件处污物，管道涂抹粘接剂时，粘胶剂应涂抹均匀、适量，先涂管件承口，后涂抹管端接口处，一次插入后旋转90，待管口处粘接剂凝固后，方可继续完成。g.支架设置位置应正确、固定、平整、牢固。管道与管卡接触紧密，但不得损坏管道表面支吊架。固定支架的设置必须符合设计及施工规范要求。h.排水埋地管安装后,应先做灌水记录，经建设单位或现场监理认可后，方能隐蔽。管道安装后及时做好临时封堵工作，以免建筑垃圾进入管内引起堵塞。11）给水管道压力试验a.埋地管道安装外观检查合格，在管身两侧及其上部回填土不少于0.5米以后，进行压力试验；室内给水管道在安装完毕后经检查无安装缺陷后应进行压力试验。b.室内给水管道的水压试验必须符合设计要求。各种材质的给水管道系统试压均为工作压力的1.5倍，但不得小于0.6Mpa。检验方法：金属及复合管给水管道系统在系统压力下观测10min，压力降不应大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力下的1.15倍状态下稳压2h，压力降不得超过0.03Mpa，同时检查各连接处不得渗漏。给水系统交付使用前必须进行通水试验并做好记录。检验方法为观察和开启阀门、水嘴等放水。12）给水管道冲洗、消毒：a.给水管道在水压试验后，应进行冲洗和消毒。冲洗时应用流速不小于1.0m/s的水流连续冲洗，直至出水口处浊度、色度与入口处冲洗水浊度、色度相同为止。b.冲洗后还要用每升水含2030毫克游离氯的水灌管道进行消毒，含氯水在管道中应留置24小时以上。c.消毒完后，再用饮用水冲洗，并经有关部门取样检验，符合国家生活饮用水标准方可使用。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
