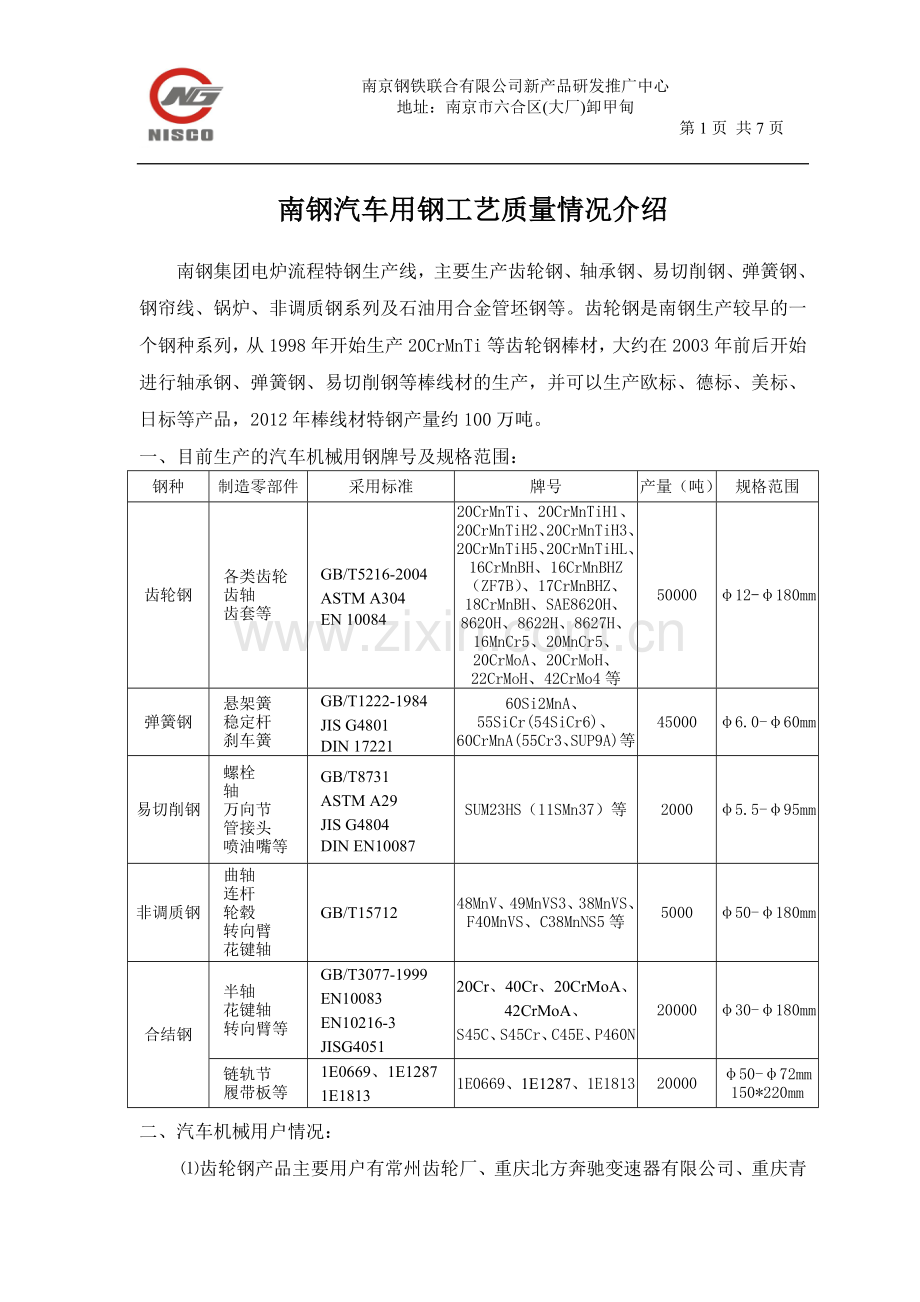

南京钢铁联合有限公司新产品研发推广中心地址：南京市六合区(大厂)卸甲甸第7页共7页南钢汽车用钢工艺质量情况介绍南钢集团电炉流程特钢生产线，主要生产齿轮钢、轴承钢、易切削钢、弹簧钢、钢帘线、锅炉、非调质钢系列及石油用合金管坯钢等。齿轮钢是南钢生产较早的一个钢种系列，从1998年开始生产20CrMnTi等齿轮钢棒材，大约在2003年前后开始进行轴承钢、弹簧钢、易切削钢等棒线材的生产，并可以生产欧标、德标、美标、日标等产品，2012年棒线材特钢产量约100万吨。一、目前生产的汽车机械用钢牌号及规格范围：钢种制造零部件采用标准牌号产量（吨）规格范围齿轮钢各类齿轮齿轴齿套等 GB/T5216-2004 ASTM A304 EN 10084 20CrMnTi、20CrMnTiH1、20CrMnTiH2、20CrMnTiH3、20CrMnTiH5、20CrMnTiHL、16CrMnBH、16CrMnBHZ（ZF7B）、17CrMnBHZ、18CrMnBH、SAE8620H、8620H、8622H、8627H、16MnCr5、20MnCr5、20CrMoA、20CrMoH、22CrMoH、42CrMo4等 50000 φ12-φ180mm 弹簧钢悬架簧稳定杆刹车簧 GB/T1222-1984 JIS G4801 DIN 17221 60Si2MnA、55SiCr(54SiCr6)、60CrMnA(55Cr3、SUP9A)等 45000 φ6.0-φ60mm 易切削钢螺栓轴万向节管接头喷油嘴等 GB/T8731 ASTM A29 JIS G4804 DIN EN10087 SUM23HS（11SMn37）等 2000 φ5.5-φ95mm 非调质钢曲轴连杆轮毂转向臂花键轴 GB/T15712 48MnV、49MnVS3、38MnVS、F40MnVS、C38MnNS5等 5000 φ50-φ180mm 合结钢半轴花键轴转向臂等 GB/T3077-1999 EN10083 EN10216-3 JISG4051 20Cr、40Cr、20CrMoA、42CrMoA、 S45C、S45Cr、C45E、P460N 20000 φ30-φ180mm 链轨节履带板等 1E0669、1E1287 1E1813 1E0669、1E1287、1E1813 20000 φ50-φ72mm 150*220mm 二、汽车机械用户情况： ⑴齿轮钢产品主要用户有常州齿轮厂、重庆北方奔驰变速器有限公司、重庆青山工业有限公司、重庆綦齿、中国重汽、苏南离合器有限公司、江苏威鹰机械有限公司、杭州万向、扬州恒星、常州金坛德众等加工厂家，用于汽车品牌有东风汽车、中国重汽、上海大众、一汽解放、猎豹、北方奔驰、奇瑞等。 ⑵弹簧钢：已通过Vossloh生产认证，并批量供货，诸暨裕荣弹簧有限公司，除此外还正在与上海现代起亚进行汽车悬架弹簧、稳定杆品检验及试供货洽谈。 ⑶易切削钢：东风汽车 ⑷非调质钢：东风汽车、江铃汽车、长城汽车、三一重机。 ⑸合结钢：上海现代起亚、上海采埃孚公司、美国卡特彼勒（。除上述汽车机械用钢产品外，我公司也欢迎与汽车、机械厂家、院校等单位合作开发新的汽车用钢产品。三、生产工艺目前汽车机械用钢生产的工艺流程见附图：(末页) 1、电炉炼钢系统：电炉：超高功率100t电炉一座，意大利达涅利公司进口，主要原料为铁水和废钢，铁水加入量最大可以达到90%。 2座LF钢包炉和2座VD真空炉由意大利达涅利公司进口，均为双工位。连铸机两台： 1）、一台5机5流方坯连铸机，浇铸断面180×240mm、150×220mm、1502mm 2）、一台3机3流合金钢大方坯连铸机（预留两流），奥钢联进口，弧半径12米，铸坯最大断面为320mm×480mm，采用中间包钢水连续测温、结晶器液面自动控制、结晶器电磁搅拌（MEMS）、二冷自动配水、凝固末端铸坯轻压下等技术。 3）、14个缓冷坑，连铸坯可以进坑缓冷，缓冷能力40000吨/月。 4）一条坯料抛丸探伤修磨生产线，可对连铸坯料进行喷丸、探伤、修磨、剥皮，月处理能力约10000吨，确保铸坯的表面质量。 2、中型厂中型线：步进式加热炉一座，预留步进式加热一座，使用320mm×480mm和180mm×240mm坯料。φ850可逆式轧机一架，后接10架平立交替φ750、φ610、φ480轧机，可生产φ50～φ200mm规格的产品。初轧前粗除鳞，粗轧后精除鳞。轧后预留控制冷却。缓冷坑30个，缓冷能力30000吨/月。矫直机四套，最大矫直规格φ200mm。剥皮机12套。抛丸设备一套。端部自动倒角机一套。由加拿大RD Tech公司提供自动超声波和涡流双探伤线一套，手工探伤设备4套，探伤直径范围自动φ35～φ150mm，手工不限，探伤能力8000吨/月以上。酸洗修磨线二条。磁粉探伤线二条。车底式热处理炉4座，处理能力5000吨/月。 3、棒材厂棒材线步进梁式加热炉、蓄热式加热炉各一座，使用150×150mm坯料，新线由18架φ550-φ350平立交替轧机组成，生产规格φ16-φ50mm，老线由15架φ550-φ280轧机组成，生产规格φ20-φ40mm，中精轧均有活套器，冷床均为步进齿式冷床，剥皮机一套，无心修磨机一套，矫直机一套。 4、高速线材生产线：高速线材线是从意大利达涅利公司引进的高速线材轧机，年生产量已达60万吨以上。工艺装备有：步进式加热炉一座；全连轧轧机一套26架+1套3台减定径机组，钢坯断面150方；风冷线由27台风机、24个罩盖组成，全长101米。精整区域为P-F生产线，卧式打捆。最大盘卷单重2.1吨，外圈直径1.2米左右，内圈直径0.82米左右。产品规格φ5.5～φ16mm 。减定径机组一套，几何尺寸能够控制在C级的尺寸公差范围内。四、检验室相关仪器设备公司理化检验室2006年12月通过现场审核，2007年4月获国家认可实验室。拥有全套金相、电镜（SEM）、力学和热处理设备，美国ARL 4460光谱分析仪，可以准确分析各种元素含量，例如Sn、Sb、Ti、Al、V、Ca、Pb、Zr等元素。另外还有一个焊接、热处理实验室。五、质量保证体系：公司始终采用国际先进的质量管理体系：自1996年公司贯彻实施了GB／T 19000 idt IS09000：1994标准，并于1997年底通过中国冶金工业质量体系认证中心的认证注册，2002年年初又顺利通过了由IS09000：1994向IS09000：2000的转换认证。 2008年1月通过了美国石油工业协会（API）质量体系的认证。 2009年6月通过了ISO/TS16949：2002标准质保体系的认证。项目氧含量ppm 非金属夹杂物带状组织淬透性带奥氏体晶粒度数值 ≤15（真空） 0-1.5(K4≤25) ≤2.5 ≤4.0HRC ≥6.0级六、汽车机械用钢产品质量状况： 1、实物质量指标：根据用户要求可以达到 2、质量控制水平：根据用户要求可以达到成分控制水平：C:±0.01％， Mn:±0.03％， Si:±0.02%，Cr：±0.02%，Mo：±0.01％，Ni：±0.01%，B：±0.0005%，O≤15ppm（真空），H≤1.5ppm（真空）。夹杂物控制水平：A、B、C、D均≤1.5级，总量≤4.5级。汽车机械用钢棒材生产工艺流程图优质废钢铁水，比例最高70% 100吨UHP-EAF LF炉 VD炉三机三流大方坯连铸机五机五流合金钢连铸机五机五流合金钢连铸机坯料缓冷坯料探伤修磨步进式加热炉加热高压水除鳞轧制减定径机组（预留）在线测径控制冷却（预留）热锯或砂轮锯切定进缓冷坑缓冷检验验收人工修磨酸洗、修磨矫直、剥皮、倒棱探伤（超声波、涡流）收集、打捆、称重、入库汽车机械用钢线材生产工艺流程图优质废钢铁水，比例最高90% 100吨UHP-EAF LF炉 VD炉三机三流大方坯连铸机五机五流合金钢连铸机五机五流合金钢连铸机坯料缓冷中型厂开坯坯料探伤修磨步进式加热炉加热高压水除鳞 φ850粗中扎 φ750-φ610预精轧 φ610-φ480精轧大盘卷精轧减定径机组在线测径卷取风冷线控冷冷却集卷检查验收检查验收 P/F运输线打捆、称重、入库联系电话：025-57073982、57074832、57073162，传真：025-57073162， E-Mail: liuwenxue@、chengweiwei@ 联系人：刘文学、程维玮
