电磁炉上电不开机故障分析.doc

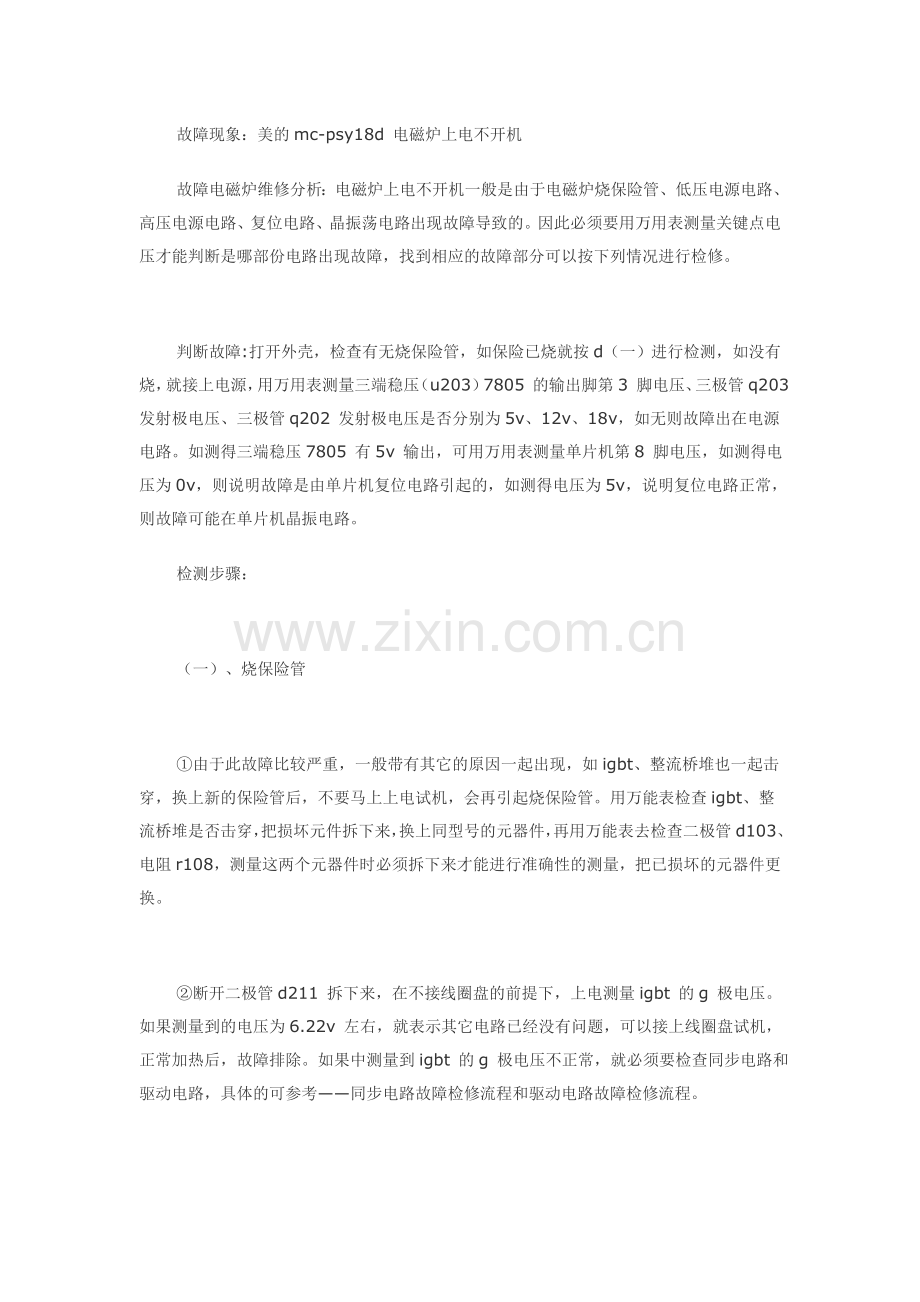

故障现象：美的mc-psy18d 电磁炉上电不开机中华家电网4mM;GHBu[p$[
Nl YQ:M[+qE2\ x P|~0故障电磁炉维修分析：电磁炉上电不开机一般是由于电磁炉烧保险管、低压电源电路、高压电源电路、复位电路、晶振荡电路出现故障导致的。因此必须要用万用表测量关键点电压才能判断是哪部份电路出现故障，找到相应的故障部分可以按下列情况进行检修。
VrG O+RT]0 中华家电网4_x/G*P bt1D&I
判断故障:打开外壳，检查有无烧保险管，如保险已烧就按d（一）进行检测，如没有烧，就接上电源，用万用表测量三端稳压（u203）7805 的输出脚第3 脚电压、三极管q203 发射极电压、三极管q202 发射极电压是否分别为5v、12v、18v，如无则故障出在电源电路。如测得三端稳压7805 有5v 输出，可用万用表测量单片机第8 脚电压，如测得电压为0v，则说明故障是由单片机复位电路引起的，如测得电压为5v，说明复位电路正常，则故障可能在单片机晶振电路。中华家电网4O9uO dXCB
'Z?!ZLQ0检测步骤：
R!a7R
~
];L `0
-UEg"v9VCx0（一）、烧保险管中华家电网U,g7r;h7Q ~ua'H
中华家电网k%n7lY.Tc
①由于此故障比较严重，一般带有其它的原因一起出现，如igbt、整流桥堆也一起击穿，换上新的保险管后，不要马上上电试机，会再引起烧保险管。用万能表检查igbt、整流桥堆是否击穿，把损坏元件拆下来，换上同型号的元器件，再用万能表去检查二极管d103、电阻r108，测量这两个元器件时必须拆下来才能进行准确性的测量，把已损坏的元器件更换。
;V0wg|6Q7ls#q0
&Ji7c Aj P~"zjl0②断开二极管d211 拆下来，在不接线圈盘的前提下，上电测量igbt 的g 极电压。如果测量到的电压为6.22v 左右，就表示其它电路已经没有问题，可以接上线圈盘试机，正常加热后，故障排除。如果中测量到igbt 的g 极电压不正常，就必须要检查同步电路和驱动电路，具体的可参考——同步电路故障检修流程和驱动电路故障检修流程。中华家电网_4\ge2D(YF
中华家电网1h;HdL m"T!rNcO

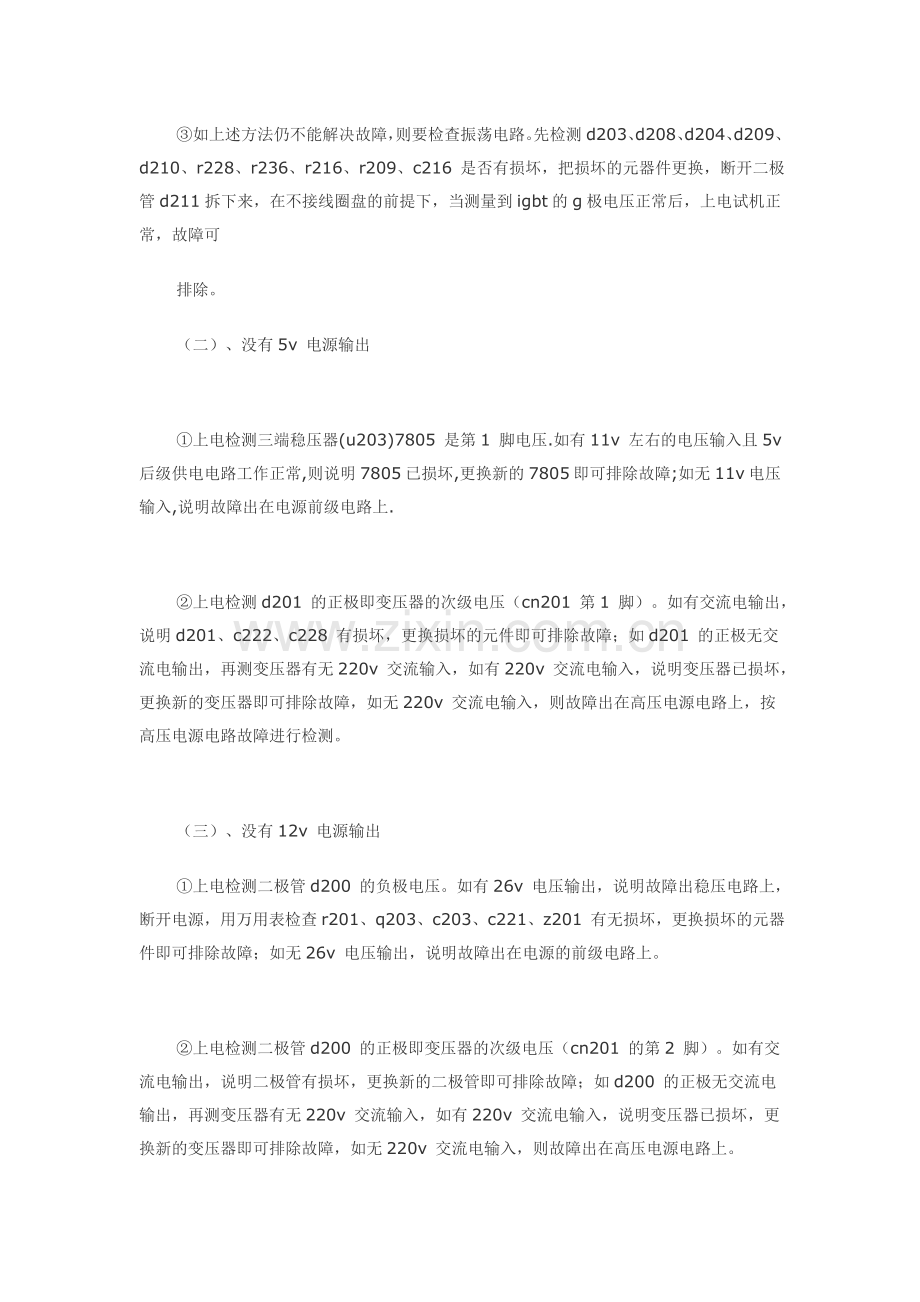

③如上述方法仍不能解决故障，则要检查振荡电路。先检测d203、d208、d204、d209、d210、r228、r236、r216、r209、c216 是否有损坏，把损坏的元器件更换，断开二极管d211拆下来，在不接线圈盘的前提下，当测量到igbt 的g 极电压正常后，上电试机正常，故障可中华家电网0ee X2J1~5u
#B.G0x9vQ L*A&Tr0排除。中华家电网,_I@7e2KD*fD
;ps2u \@'F d\ u$n0（二）、没有5v 电源输出中华家电网g.R.]O
_
中华家电网*L*b l(Ftf7gW-j
①上电检测三端稳压器(u203)7805 是第1 脚电压.如有11v 左右的电压输入且5v 后级供电电路工作正常,则说明7805 已损坏,更换新的7805 即可排除故障;如无11v 电压输入,说明故障出在电源前级电路上.
` d-[4^D+k E0
'?wVPs z(n:@F0②上电检测d201 的正极即变压器的次级电压（cn201 第1 脚）。如有交流电输出，说明d201、c222、c228 有损坏，更换损坏的元件即可排除故障；如d201 的正极无交流电输出，再测变压器有无220v 交流输入，如有220v 交流电输入，说明变压器已损坏，更换新的变压器即可排除故障，如无220v 交流电输入，则故障出在高压电源电路上，按高压电源电路故障进行检测。中华家电网5@"g2d VI4e&[
中华家电网`^X5@5tV
（三）、没有12v 电源输出中华家电网 m6X?-LoO0a St
xh9j,d6[9GA(a ?q0①上电检测二极管d200 的负极电压。如有26v 电压输出，说明故障出稳压电路上，断开电源，用万用表检查r201、q203、c203、c221、z201 有无损坏，更换损坏的元器件即可排除故障；如无26v 电压输出，说明故障出在电源的前级电路上。
:D{L(P-YQ0 中华家电网s j\x4MV
②上电检测二极管d200 的正极即变压器的次级电压（cn201 的第2 脚）。如有交流电输出，说明二极管有损坏，更换新的二极管即可排除故障；如d200 的正极无交流电输出，再测变压器有无220v 交流输入，如有220v 交流电输入，说明变压器已损坏，更换新的变压器即可排除故障，如无220v 交流电输入，则故障出在高压电源电路上。
{#t'M!Xn!K3u0 中华家电网3U(PUV%C&_L PA
（四）、没有18v 电源输出
$F;Z:]hDT0
0`/CI6p0e6^0r5u0①上电检测二极管d202 的负极电压。如有28v 电压输出，说明故障出在稳压电路上，断开电源，检查q202、r200、c205、c206、c207、c202、z200 有无损坏，更换新的元器件即可排除故障；如无28v 电压输出，说明故障出在电源的前级电路上。中华家电网x$WD'E2En;f
中华家电网.RB+Ms|[8G:R
②上电检测二极管d202 的正极即变压器的次级电压（cn201 的第4 脚）。如有交流电输出，说明二极管有损坏，更换新的二极管即可排除故障；如d202 的正极无交流电输出，再测变压器有无220v 交流输入，如有220v 交流电输入，说明变压器已损坏，更换新的变压器即可排除故障。中华家电网)Z
V H9}'_&S*dk
S S xL*f eHl0（五）、高压电源电路故障中华家电网B4_4f$C,`,`H
A/d
[F%|Y:p0①上电检测桥堆的输出电压。如无300v 的直流电输出，就说明故障出在电源高压电路上。中华家电网DvEG0J g}'f.Ics
中华家电网 jk7D,Mq-\ a$Wx
②上电检测桥堆的输入电压。如为220v 交流电输入，说明桥堆已损坏，更换新的同型号规格的桥堆即可排除故障；如无220v 交流电输入，则要检查fuse101、c101、ct1 有无损坏，电源输入线有无接触好或损坏，找出损坏处并且更换损坏的元件或电源线即可排除故障。
'YwG:b/GJ0k0
I-K SqS0（六）、复位电路故障
.X8Uq&_(N%Nl0 中华家电网NWS L5nN?.n8b
①上电检测单片机的第8 脚的电压。如为5v，在其它可能引起上电不开机的故障点正常的情况下，可判断单片损坏，更换新的单片机即可排除故障；如测得电压为0v，说明复位电路出现故障。
w3Y6m R%dn2j;o0
.` t4w#@6a[D uN0②上电检测三极管q201 的发射极的电压。如为0v，说明故障出在5v 电源到三极管q201的发射极通路上，找出通路中的开路处并修复即可排除故障。如测得电压为5v，则说明单片机复位电路中元器件有损坏。
ulXj N F'm0
go
{O&p9Epop0③断开电源，用万能表对q201、r210、r249、r231、c229、c227、z202 进行检查，更换
Z7? I&giz JK0
1bgxN@Bu0新的元器件即可排除故障。中华家电网
Q1Y7m#| m0sXi
b%Mz`JWY_g0（七）、晶振电路故障中华家电网 XjF:U}.L$u.UU
中华家电网i3d3[8yEC]1SK
①上电检测单片机的第2、3 脚的电压。如为2.22v 和2.29v 左右,则说明单片机已损坏,更换新的单片机即可排除故障;如测得电压为0v、5v 或与正常值差别较大，说明晶振xl201或电阻r238 损坏。
/}FB`x2QO/Fe}0
J6U)Br+c%V0②断开电源，对晶振xl201 和电阻r238 进行检测，更换损坏的元器件即可排除故障。（编辑：精工）
