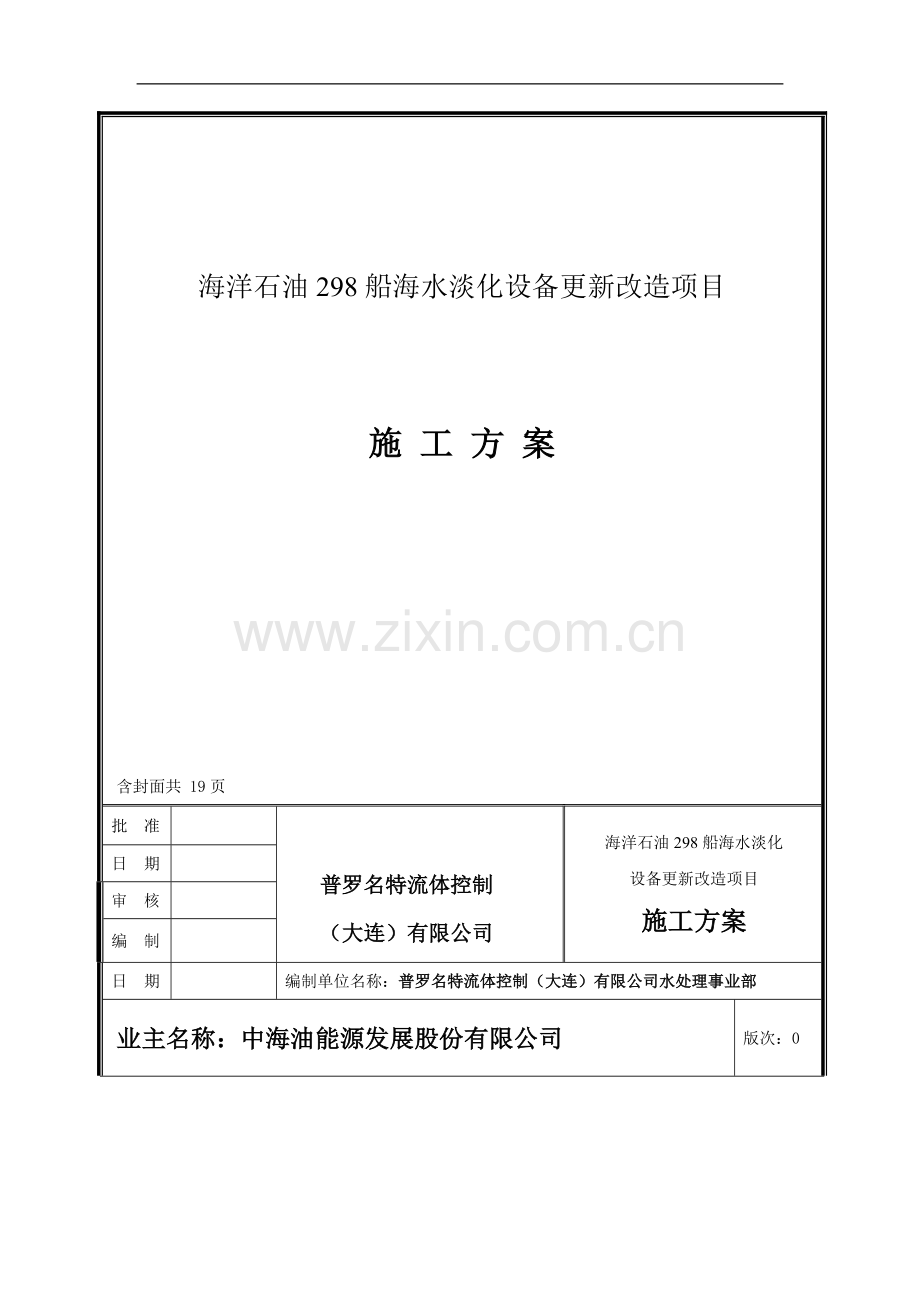

海洋石油298船海水淡化设备更新改造项目

施 工 方 案

含封面共 19页
批 准

普罗名特流体控制
（大连）有限公司
海洋石油298船海水淡化
设备更新改造项目
施工方案
日 期

审 核

编 制

日 期

编制单位名称：普罗名特流体控制（大连）有限公司水处理事业部
业主名称：中海油能源发展股份有限公司
版次：0

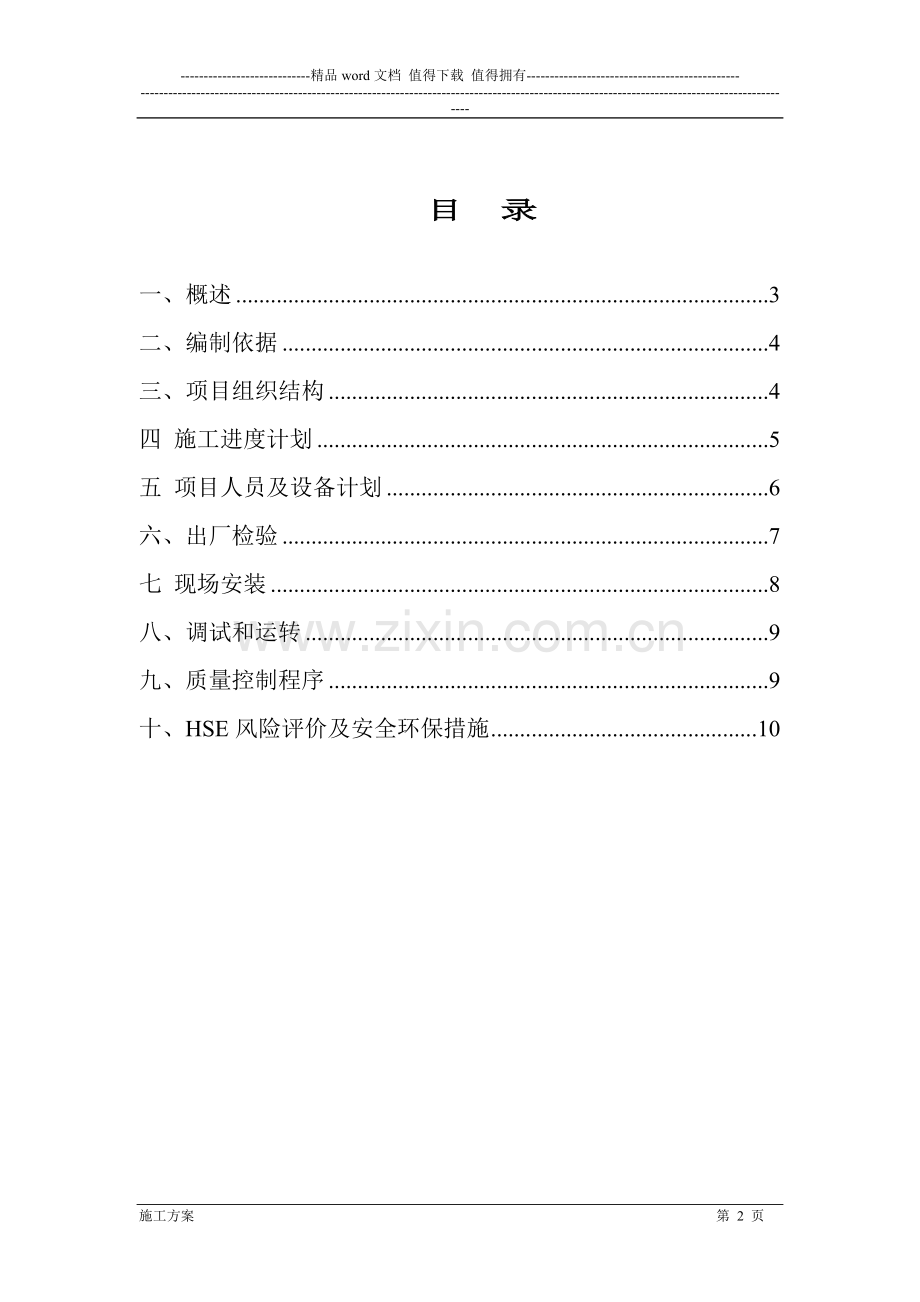

目　录

一、概述 3
二、编制依据 4
三、项目组织结构 4
四 施工进度计划 5
五 项目人员及设备计划 6
六、出厂检验 7
七 现场安装 8
八、调试和运转 9
九、质量控制程序 9
十、HSE风险评价及安全环保措施 10

一、概述
新装120吨/天海水淡化设备。安装于海洋石油298号船上机舱内。
主要工作包括：
1、设备出厂检验；
2、现场安装；
a、设备安装：预处理设备、海水淡化反渗透、二级反渗透设备、加药设备、电气控制设备等，采用分体模块设计制作，现场组装完成的形式。
b、管路、电气系统的连接：各功能模块之间工艺管路连接和电气连接；与原有进水管路和产品水管路连接，浓水排放管路连接；与主动力电源连接。
c、安装完工检验：系统试压等
3、操作维护保养培训及完工验收

二、执行标准
《钢质海船入级与建造规范》
国际海上人命安全条约 SOLAS 1997.4
中国船级社的有关船舶标准（2007）
GB50268-97 《给水排水管道工程施工及验收规范》
GB 50054—95 《低压配电设计规范》
JB2932-1999 《水处理设备制造技术条件》
GB1047 《管子和管路附件的公称直径》
JB/T74-94 《管路法兰技术条件》
GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准
中国船级社“材料与焊接规范”2006
IEC-国际电气委员会
ASTM美国材料协会
ASME美国工程师协会

三、编制依据
1. 合同
2. 技术图纸
3. 现行相关技术规范以标准
四、项目组织结构
1. 项目组织机构图项目经理：张宝山
手机：[phone]

总工程师：张宝山

材料设备
施工技术
生产计划
质量管理
安全管理

电工组：刘洋
钳工组：刘秉文
铆焊组：王贤鹏

2、 项目组织机构各管理部门职责：
2.1项目经理职责：
1 全面负责实施项目管理工作。
2 支持项目施工组织设计文件的编制工作。
3 负责与业主的协调工作。
4 制订项目组工作计划、目标。
5 做好项目成本控制、进度控制、质量控制以及安全环境等工作。
2.2总工程师职责：
1 在项目经理的领导下，全面实施项目的技术及现场协调管理工作。
2 全面组织各职能部门按照项目组的目标执行生产管理工作。
3 负责主持图纸会审工作，并作好图纸会审纪要。
4 领导并协调各职能部门编制详细的施工计划以及施工方案。
5 负责与业主、设计、第三方检验的技术处理、协调工作。
2.3施工技术职责：
1 编制施工方案。
2 解决施工中出现的各种技术问题。
3 向各施工班组作必要的技术交底。
4 负责施工技术资料整集。
2.4生产计划职责：
1 编制施工进度计划。
2 安排现场的生产活动。
3协调各专业施工队伍的统一施工目标。
2.5质量管理职责：
1 熟悉施工验收规范。
2 进行各道工序的交接验收工作。
3 对材料质量、现场施工质量随机进行监督检查。
2.6材料设备职责：
1 负责材料编制计划和采购。
2 一般小型机械设备配备与管理。
3 现场按各专业工种编制成操作班组。
2.7安全管理职责：
1 熟悉安全操作规程及劳动保护条例。
2 负责工程施工的安全检查并提出整改意见。
3 对施工安全进行监督。
4 落实安全措施与甲方安全监督进行沟通。
5 编制安全生产管理文件。

五 施工进度计划
1、 施工总体安排
1.1总进度计划安排：
根据项目合同有关规定内容，我公司计划7天完成该项目工程施工任务，于2009年2月27日开始， 2009年3月7日完成全部工作项目及内容。
1.2总体施工顺序安排：
具体施工顺序计划安排如下：
施工准备（包括人员、设备、材料采购等）→制作、检验→安装→完工交验。
2、 施工进度计划
2.1编制程序：
收集信息→划分施工项目→计算项目工程量→计算项目劳动量→确定项目延续时间→相互搭接→编制进度计划→检验和调整。
2.2划分施工项目：
项目一般按各分项工程为单位或按工序进行划分，便于具体指导每个工种实现分部分项目标，便于统筹安排，缩短工期。
2.3计算工作量：
按提供的工程量清单，分析出所需的劳动力、物资和施工设备，确定出各工种的配备、材料供应及施工方案。
2.4编制进度计划：
根据要求，我们将于2009年3月7日完成全部工作内容。
六、项目人员及设备计划
1、 劳动力计划表
工种、
级别
按工程施工阶段投入劳动力情况
项目经理
安全监督
钳工
铆焊工
电工
油漆工
管工
起重工
设备吊装
1
1

1

2
4
设备就位
1
1
2
1

工艺管路连接
1
1

3

电气连接
1
1

1

1
调试准备
1
1

1

2、 拟投入的主要施工机械设备表
序号
设备名称
规格型号
数量
国别产地
投用年份
额定功率KW
生产能力
备注
1
手电钻

2
中国

2
钳工工具

2
中国

3
导链

2
中国

4
吊索具

2
中国

5
管工工具

2
中国

6
喷漆工具

1
中国

7
检验设备

1
中国

8
其他设备

若干
中国

七、出厂检验
1.设备及主要附件完整性，包括设备规格、型号、数量等检验
a) 保安过滤器；（是否固定稳固、设备表面是否清洁完好无损）
b) 保安过滤器的滤芯；（固定是否到位，密封性，检查数量）
c) 高压泵的润滑油等；（高压泵固定牢固，润滑油达到标准，泵表面清洁）
d) 膜堆的膜元件；膜连接件（各膜壳固定牢固，连接元件正确）
e) 加药系统及其配件； （加药泵注意固定牢固，配件连接正确，数量正确）
f) 玻璃钢压力容器；（玻璃钢压力容器安装正确，固定无松动现象，与各元件连接正确牢固）
g) 自清洗过滤器；（注意固定，表面清洁）
h) 工艺水泵（查看各水泵是否安装正确，固定无松动现象，与各连接件连接正确牢固）
i) 仪器、仪表（压力表是否安装到位，表面是否有渗漏，固定完好）
j) 电气盘台柜（检查柜内各线路正确完好，柜内固定牢固，表面清洁完好）
k) 模块设备加工牢固度；
2.外观检验
3.电气检验
4设备厂内试验
1) 管线按照船检要求进行压力试验。
2) 钢制压力容器必须按《钢制压力容器》（GB150—1998）做水压试验。
3) 玻璃钢压力容器的检验和验收应按有关玻璃钢压力容器的标准和规范执行。
4) 单体模块设备按照船检要求进行压力试验。
5设备运输前检验
1) 工厂制造设备将进行包装处理，包装前排出设备内部积水，将各管口封闭。
2) 设备在装车时应到固定牢固，设备之间应到用泡沫塑料或瓦楞板隔离。
3) 设备出厂已经预制组装，在分体后应对设备和零部件进行编号，以便于现场的组装。
4) 直接运抵现场的设备已经具有完好的包装，无须额外包装。
八 现场安装
1 设备吊装作业
工厂制造设备为较大部件设备，其基本上满足船舶现有吊装孔（1700mmx1700mm）的要求。对于工厂预组装设备在吊装时需要倾斜等作业的设备，由专业人员在现场指挥并配合吊车司机完成相关作业。
原则上将易损件和重量较大部件从预组装设备上拆除进行编号，然后再按次序吊装，待设备运达机舱后按照编号进行恢复。
预组装按照设备平面布置图和现场情况分批次进入机舱，顺序为：
1) 加药装置
2) 先将（3﹟4﹟5﹟）加药系统进行起吊进入机舱，进行就位安装完成后再将（1﹟2﹟）一体设备起吊进入舱内就位安装，起吊就位时应特别注意不能碰撞以免损坏。
3) 膜压力容器装置
4) 将膜壳在地面从设备上拆卸，因为膜壳过长容易损坏，拆卸完成后将设备先吊入舱内，待安装固定后再吊膜壳入舱安装。
5) 反渗透装置
6) 先在地面进行整体拆卸，分成各个小的整体进行编号后再依次进行起吊，待内部舱内安装后再进行下一次起吊直至安装反渗透装置完成。
7) 设备管路和仪表装置
8) 这步要特别小心，因为基本上都是更容易损坏的小部件，所以要用合适的容器将这些小部件固定好，而且要用泡沫等物品进行隔离好，然后再起吊进入舱内，安装时要根据编号进行小心的安装，还要注意固定和连接是否正确。
9) 过滤器装置化学清洗装置
10) 首先吊装清洗装置此设备体积较小，可以一次性整体吊装进入舱内，就位安装再将过滤器分体，将玻璃钢过滤器从底座上拆除，然后先吊底座，一次一个底座进入舱内后就位安装好，再吊玻璃钢过滤器，此过滤器比较容易损坏，所以要小心吊装，特别在进入天井时要格外注意，以防碰撞。
11) 其他泵阀类产品
12) 在吊装进入舱内时有的水泵很高，要注意固定特别是在需要将泵水平放倒进行吊装时，更要注意固定牢固。
13) 自清洗过滤器
14) 此设备可以一次性吊装，注意防止碰撞即可。
15) 调试药剂、.过滤介质（这两种为软包装所以也要有很好的托盘，以防散落）。
2安装作业
1) 在遵照预组装设备进入场地的顺序情况下，当某一预组装设备运达后，组织设备的就位工作，根据情况，对地面设置的基础基座进行开孔，将设备相应地脚和地面设置的基础基座进行连接、紧固，以达到施工和检验要求。
2) 当所有预组装设备运达和固定安装完毕后，将以上预组装设备进行立面的连接工作，使其成为完善的设备整体，其强度达到技术和施工要求。
3) 待以上工作完成后，进行设备之间的管路和电气连接。
4) 所有施工完成后，按照CCS的质量检验要求进行内部自检，以应对最终的认证检验。
5) 安装过程产生的废弃物，及时清理并收集到指定的投放地。

九、调试和运转
1. 当设备安装完成后，由工艺工程师负责进行水压试验已检验施工质量。
2. 电气试验和转机设备的试运行需要由专业电气工程师负责，并做好调试报告。
3. 自动化阀门和仪表由仪表专业的工程师负责，并做好调试报告。
4. 自动化控制，由多方人员共同完成，以确定最佳的控制方式。
5. 在船舶离港前，完成所有的单体设备和部件的试机工作，以免在出海时造成不必要的麻烦。
6. 出海调试时，需要将药品和安全管理当成重中之重的任务。同时调试人员遵守船舶上的相关规定进行作业。
7. 试运转的周期不小于72小时，然后进行操作人员的培训工作。
十、调试运转前重点检查项目：
1. 管道系统检查
a) 管道支架安装完整牢固；（没有松动，不稳定的情况。）
b) 阀门密封垫安装完整，位置正确；
c) 单向阀安装位置正确；
d) 管道系统水压试验，吹扫完成；
e) 所有管道排水口均接到排水管；
f) 加药点安装完整，准确
2. 仪表检测系统
a) 所有设备（仪表与传感器、仪表到控制箱）接线完整，准确
b) 传感器取样安装完整，准确；

3.电气系统
a) 各电缆铺设与接线安装完整，准确；
b) 接地系统完整
c) 检查高压泵等设备的压力保护或其他控制回路。
十一、质量控制程序
1施工质量管理流程图
普罗名特流体控制(大连)有限公司

水处理事业部

298号海水淡化项目组

项目节点检查、验收、整理完工交验报告及相关工程
资料上报公司
项目建造的质量、安全、环保、施工方案实施落实
项目的预算，成本、计划，合同相关文件的准备
施工项目审核、技术设备、施工方案编制

2质量保证体系组织机构图
质量检验师
工程部
质检部
总工程师
项目经理

施工项目组
工程部

3质量保证措施
† 建立严格的质量责任制，明确责任。本着“安全第一”、“质量第一”的方针严格管理，满足业主的质量需求。
† 认真贯彻执行国家颁发的各项标准、施工规范和技术规程，严格按照规范标准检验外观、尺寸、焊缝质量。
† 监督检查施工人员按设计图纸、施工验收规范、操作规程、施工技术组织措施及其它技术文件进行正确施工。
† 设置专职质量员，采取专业检查和施工人员检查相结合的方法搞好“三检”（自检、互检、交接检），把质量问题消灭在施工过程中。
† 严格贯彻分项技术交底，技术复核、自检互检、原材料检验等技术管理制度。
十二、HSE风险评价及安全环保措施
1．使用范围
本措施仅适用于海洋石油298船海水淡化设备更新改造项目。
2．编制依据
† GB/T24001-1996（ISO14001：1996）《环境管理体系—规范及适用指南》
† OHSAS18001：1996《职业安全卫生管理体系—规范》
† 本公司《健康安全环境管理手册》
† 本公司《健康安全环境管理体系程序文件》
† 本公司《健康安全环境管理体系管理规定》
† 本公司《健康安全环境目标、指标和管理方案制定与管理程序》
3．HSE基本管理规定
† 严格执行国家、地方政府相关法律、法规。
† 严格执行有限公司安全管理体系。
† 安全第一，切忌盲目赶进度而忽略安全。
† 实施健康、安全、环保目标管理，防止任何伤人事故的发生。
† 针对不同的项目提前制定施工方案和相应的HSE评价和安全环保措施。
† 关键岗位及特殊作业人员必须具备相应证书。
† 针对具体施工内容对施工人员做好作业前安全培训。
† 严格按施工方案及安全环保措施施工。
† 作业过程中要穿戴符合施工要求的个人防护用品。
† 注意场地卫生，做到“工完、料净、场地清”。
† 严格执行“海洋石油298”船和项目组的安全管理规定。
† 人人有权制止违章行为，有权制止或不服从违章指挥。
4．安全管理目标
† 遵守甲方以及“海洋石油298”船健康、安全、环境管理规定，有效控制违章隐患。
† 不发生员工因公重大伤亡责任事故。
† 不发生重大机械事故。
† 不发生上等级环境污染事故。
† 建立健全危机管理体系。
5．HSE管理组织机构及人员职责
5.1组织机构：

项目经理（负责人）
监火员
HSE负责人
铆焊组
技术组
管工/钳工组
电工/电气组

5.2职责：
5.2.1项目经理（负责人）职责：
† 负责与甲方或业主的联系和沟通。
† 全面负责施工质量、进度、安全和环保等管理事项。
† 负责本项目组内部的岗位设置、人员安排。
† 负责与本公司职能部门联系，按时向公司汇报工程进度及其他问题。
† 兼任应急小组的组长，负责与甲方应急组织保持联系，并在出现应急情况时组织本组人员履行应急职能。
5.2.2 项目HSE负责人职责：
† 做好开工准备，检查所有施工人员的证件，保证全部施工人员持证上岗。
† 按HSE管理方案，掌握辨识的健康安全风险及环境因素，理解相应的预防措施。
† 开工前针对本项目中具体的重要健康安全风险及环境因素做好员工的HSE动员教育，提高员工的防范意识。
† 明确工程中需要检查的HSE项目和需要填写的表格及具体的填写要求，按时检查填写。报送公司。
† 配合甲方或业主检查人员的工作，对于发现的安全隐患和不符合HSE要求的及时整改，负责落实《整改通知单》。
5.2.3丝索指挥职责：
† 必须持证上岗。
† 负责检查现场是否满足起重条件，做好辅助人员的现场教育。
† 负责现场吊运作业的指挥工作。
5.2.4监火员职责：
† 必须持证上岗。
† 负责检查现场是否满足动火条件，做好动火准备工作。
† 负责动火时现场管理及动火后的善后工作。
5.2.5兼职安全员职责：
† 协助HSE负责人进行现场管理。
† 负责检查现场是否满足施工条件，准备工作。
† 随时检查施工中的现场情况和施工人员的作业情况。
6施工风险辩识评价

7施工作业安全环保措施
7.1施工准备
† 配备必要的防护措施。
† 配备必要的安全标志。
† 设备材料的人工搬运限制重量。
† 施工前进行健康安全卫生教育。
7.2电焊作业控制办法
† 施工前应进行设备检查，包括电源线、把线、接地线等的安全性能。
† 焊接时配备齐全防护用具。
† 先进行测爆检验，合格后再施焊。
† 雨雪天气或潮湿环境禁止施工。
† 焊头集中回收。
7.3船上作业
† 遵守顾客规定。
† 必须持有健康证、安全操作证。
† 必须穿戴合格的工作鞋、工作服以及 安全帽。
† 禁止将工业垃圾扔入海中，应将垃圾分类并存放到规定的地点。
7.4受限制区域动火作业
† 严格执行顾客或相关方的动火审批程序。
† 检查作业现场环境，明确危险隐患。
† 现场布置必要的灭火器具及其他应急设施。
† 现场安全监督严格监控，遇到险情及时处理。
† 动火作业结束后，检查是否遗留火源并及时熄灭，处理后应由专人监督动火现场，确认安全后方可撤离。
7.5施工中用电必须遵守公司《安全用电管理规定》和《能源管理规定》
† 电气工作必须由持证电工完成其他人员不得擅自乱动电气设施。
† 电工作业要两人以上，避免带电作业。电气设备或电路维修时，断开开关并留专人看护，直至全部停止工作为止。
† 安装或维修完毕必须进行线路检查，保证接线正确，绝缘良好，接地线连接可靠，保证安装或更换的设备与图纸相符合。
† 配电箱应有醒目的触电警示牌，照明及电动工具应有可靠的接地保护。
† 电器不得露天存放，条件不具备时应采取必要的防雨措施。
† 电器不工作时立即关闭电源，节约能源。
† 电器仪表安装、监测及通电试验应严格按照相应的规范和程序进行，禁止误操作。
7.6起重作业管理
† 起重前检查吊耳（必要时作MT检验）、钢丝绳、钢丝扣是否符合要求。
† 观察周围环境，无关人员远离，辅助人员避开死角。
† 坚持持证司索指挥指挥吊运。
† 必须经过试吊后才能进行正式起吊。
† 起吊及运行过程要平稳，速度合适。
† 限定一定的范围内不得有其他人员施工，吊运工作人员不得处在吊物的下方。
7.7施工中人员自我防护
† 施工前检查所使用的工具、设备，保证设备工具无故障、性能可靠。
† 施工时注意观察周围环境，保证不伤害自己、不伤害别人、不被他人伤害。
† 现场物料堆放有序，安全通道畅通，防护设施齐全。
† 施工人员劳保穿戴齐全，打磨时戴防护眼镜，切割时戴切割眼镜。
† 人力搬运材料姿势正确，防护得当。
7.8施工的监督检查
现场安全监督（或HSE负责人）应严格监督作业过程是否已按规定执行，遇有隐患及时制止并责令整改。
7.9废物处理按公司《废物管理规定》分类处理，不得随意抛弃。
8应急流程和措施
Ø 船舶出海以前，设备陆地安装期间如出现各种应急情况后，按海洋石油298生活区改造项目应急计划执行。
Ø 设备在船舶出海作业期间安装、调试及操作维护保养培训时如出现各种应急情况，按海洋石油298现场应急计划执行。
Ø 海洋石油298海水淡化设备更新改造在施工期间发生应急情况后，要立即向现场应急小组汇报，配合现在应急小组的指挥并组织自救，指定专人负责向普罗名特流体控制（大连）有限公司进行汇报。
