钢筋工程专项施工方案(水厂).doc

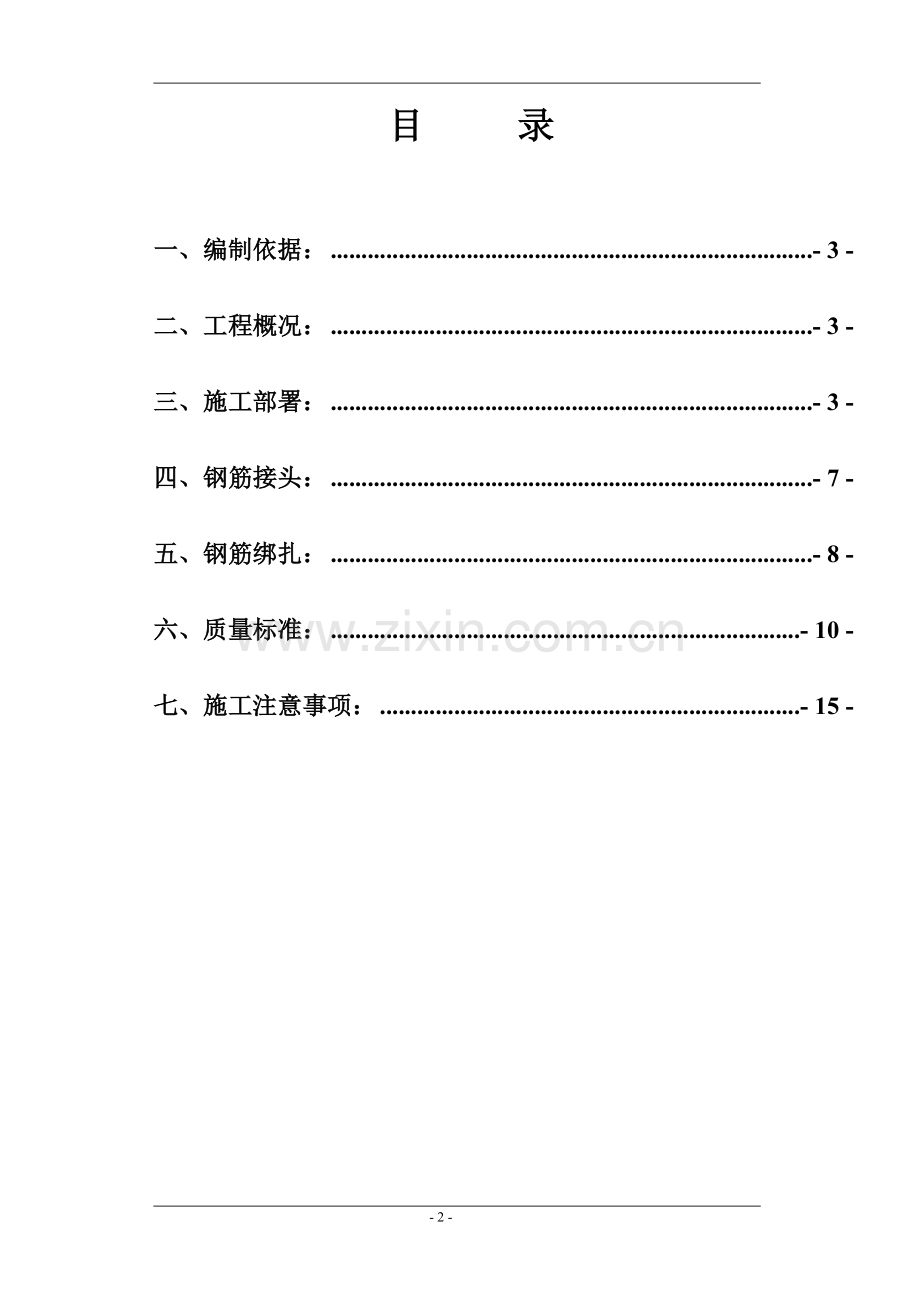

南阳市高新技术产业集聚区高品质水中心工程钢筋工程专项施工方案编制人： 审核人： 审批人： 湖北金瑞建筑工程有限公司2014年5月10日目 录一、编制依据：- 3 -二、工程概况：- 3 -三、施工部署：- 3 -四、钢筋接头：- 7 -五、钢筋绑扎：- 8 -六、质量标准：- 10 -七、施工注意事项：- 15 -一、编制依据：1、施工组织；2、施工图、图纸会审记录及相关技术资料；3、国家现行施工规范、规程和企业标准、施工工艺：钢筋焊接接头试验方法标准 JGJ/T27-2001钢筋焊接及验收规程 JGJ18-2003钢筋工程施工工艺规程 Q/GJZ04-2005二、工程概况： 本工程位于南阳市经十路东侧，纬七路南侧；本工程为南阳高新技术产业集聚区高品质水中心工程为集聚区居民和企业员工的餐饮用水提供优质引用水,本工程处理规模为10000m3/d,出水达到生活饮用水卫生标准GB5749-2006. 本工程征地红线面积3333m2,建、构筑物建筑总面积835.44 m2 .为一层砌体结构,设计使用年限50年,其中集水池1座，平面净尺寸L*B=6.0m*31.4m;清水池2座，平面净尺寸L*B=23.4m*15.6m;设备间一座,建筑面积240 m2;值班室一座,平面净尺寸L*B=6.4m*4.2m;配电室一座,建筑面积15.12 m2;水表井一座,平面净尺寸L*B=5.0m*3.0m.三、施工部署：1、施工准备原料堆料和钢筋加工场地设在西南侧，钢筋的弯曲、切断、焊接则沿围墙按顺序摆开，有条不紊、层次分明、分区明确。凡进场施工用钢材必须有出厂质量证明书和检验报告单，并按规定见证取样，送检试验，试验合格才能用于工程上。对于抗震设防要求的一、二级钢筋混凝土结构，当设计对其纵向受力钢筋的强度无具体要求时，检验所得的强度实测值应符合规定：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值比强度标准值的比值不应大于1.3。根据工程进度和施工图要求设定专人翻样制作料单，安排专门管理人员负责钢筋制作、堆放、管理工作，做好对制作工人的书面技术交底。钢筋加工机械操作先空载，试运转正常后才能投入使用，钢筋表面应保持洁净，有污泥时，在使用前认真清除干净。制作完毕的钢筋统一用木制料牌标识，料牌上标明规格、数量、绑扎部位，并堆码整齐。钢筋加工前应认真按设计要求编制钢筋料单，并报监督单位审核，加工按审核后的料单进行，加工的钢筋应是抽样合格的无损伤、无裂缝、无严重锈蚀的钢筋，钢筋加工采用电渣压力焊和单面搭接焊。箍筋必须作135弯钩，直钩长度大于10d。钢筋工程总体要求：钢筋制作和安装是保证整体结构质量的重要环节，纵向受拉钢筋最小锚固及搭接长度：（剪力墙柱、暗柱内主筋的连接优先采用电渣压力焊）。 一、二级抗震结构的钢筋锚固长度表混凝土强度等级与抗震等级钢筋种类与直径C20C25C30C35C40HPB235普通钢筋d2536d31d27d25d23dHRB335普通钢筋d2544d38d34d31d29dHRB400普通钢筋d2553d46d41d37d34d2、施工工艺（1）、钢筋表面应洁净，粘着的油污、泥土、浮绣使用前必须清理干净，可结合冷拉工艺除锈。（2）、钢筋调直，用机械调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5%。采用冷拉方法调直的钢筋的冷拉率：HPB235级钢筋冷拉率不宜小于4%。HRB335级钢筋冷拉率不宜小于1%。（3）、箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设计无具体要求时，用HPB235级钢筋或冷拉低碳钢丝制作的箍筋，其弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍；弯钩平直部分的长度对一般结构不宜小于箍筋直径的5倍，对有抗震要求的不应小于箍筋的10倍。箍筋的调整值见表。箍筋调整值箍筋长度方法箍筋直径（mm）681012量外包尺寸506070量内皮尺寸100120150170箍筋调整值，即为弯钩增加长度和弯曲调整值两项之差或和，根据箍筋量外包尺寸或内皮尺寸而定（图3）。（4）、钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度等规定综合考虑。直钢筋下料长度=构件长度保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜弯长度弯曲调整值+弯钩增加程度箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度（5）、钢筋焊接参照本节焊接工程内容有关规定。3、质量标准： (1)、钢筋的品种和质量，焊条、焊剂的牌号、性能以及接头中使用的钢板和型钢均必须符合设计要求和有关标准的规定。检查方法：检查出厂质量证明书和试验报告。(2)、冷拉、冷拔钢筋的机械性能必须符合设计要求和施工规范的规定。检查方法：检查出厂质量证明书、试验报告的冷拉记录(3)、钢筋的表面应保持清洁。带有颗粒状或片状老锈经除锈后仍有麻点的钢筋严禁按原规格使用。检查方法：观察检查。(4)、钢筋的规格、形状，数量，锚固长度、接头位置必须符合设计要求和施工规范规定。检查方法：观察和尺量检查。(5)、钢筋对焊和焊接接头焊接制品的机械性能必须符合钢筋焊接及验收的专门规定。检查方法：检查焊接试件试验报告。四、钢筋接头：本工程属于二级抗震等级，其连接形式有：搭接电弧焊、电渣压力焊连接。1、搭接电弧焊（1）、工艺流程： 检查设备选择焊接参数试焊作模拟试件送试确定焊接参数施焊质量检验（2）、施焊操作要点： 、钢筋搭接焊宜采用双面焊，如不能进行双面焊，也采用单面焊，接焊的搭接长度为：HPB235搭接长度为8d；HRB335、400搭接长度为10d。、钢筋搭接焊焊缝的高度不小于0.3倍钢筋直径且不小于4mm，焊缝宽度不小于0.7倍钢筋直径。、钢筋搭接处的弯头宜预弯，并应保证两钢筋的轴线在同一直线上。、定位焊缝用两点固定，定位焊缝应距搭接端20mm以上。、引弧应从搭接钢筋一端开始，熄弧应在搭接负筋端头上。五、钢筋绑扎： 1、梁钢筋绑扎（1）、工艺流程：模内绑扎：画主次梁箍筋间距放主梁次梁箍筋穿主梁底层纵筋及弯起筋穿次梁底层纵筋并与箍筋穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎模外绑扎（先在梁模板上口绑扎成型后再入模内）：画箍盘间距在主次梁模板上口铺横杆数根在横杆上面放箍筋穿主梁下层纵筋穿次梁下层钢筋穿主梁上层钢筋按箍筋间距绑扎穿次梁上层纵筋按箍筋间距绑扎（2）、在梁侧模板上画出箍筋间距，摆放箍筋。（3）、先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。（4）、梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。（5）、绑梁上部纵向筋的箍筋，宜用套扣法绑扎。（6）、箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135d，平直部分长度为10d，如做成封闭箍时，单面焊缝长度为5d。（7）、梁端第一个箍筋应设置在距离柱节点边缘50mm 处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。（8）、在主、次梁受力筋下均应垫垫块，保证保护层的厚度。受力筋为双排时，可用短钢筋垫在两层钢筋之间，钢筋排距应符合设计要求。2、板钢筋绑扎（1）、工艺流程：清理模板模板上画线绑板下受力筋绑负弯短钢筋（2）、清理模板上面的杂物，用粉笔在模板上划好主筋、分布筋间距。（3）、按划好的间距，先摆放受力主筋、后放分布筋。预埋件、电线管、预留孔等及时配合安装。（4）、在现浇板中有板带梁时，应先绑板带梁钢筋，再摆放板钢筋。（5）、绑扎板筋时一般用顺扣或八字扣，除外围两根钢筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点需全部绑扎）。如板为双层钢筋，两层钢筋之间须加钢筋马凳，以确保上部钢筋的位置。负弯矩钢筋每个相交点均要绑扎。（6）、在钢筋的下面垫好砂浆垫块，间距1.5m。垫块的厚度等于保护层厚度，应满足设计要求，六、质量标准：1、钢筋加工（1）、受力钢筋的弯钩和弯折应符合下列规定：HPB235级钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计要求钢筋末端需作135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：钢尺检查。（2）、除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：箍筋弯钩的弯弧内直径除应满足第1条的规定外，尚应不小于受力钢筋直径；箍筋弯钩的弯折角度：对一般结构，不应小于90；对有抗震等要求的结构，应为135；箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：钢尺检查。（3）、钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于4%，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1%。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：观察，钢尺检查。（4）、钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表1的规定。检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法：钢尺检查。表1 钢 筋 加 工 的 允 许 偏 差项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5（5）、钢筋连接、纵向受力钢筋的连接方式应符合设计要求。检查数量：全数检查。检验方法：观察。、在施工现场，应按国家现行标准钢筋焊接及验收规程JGJ18的规定抽取钢筋焊接接头试件作力学性能检验，其质量应符合有关规程的规定。检查数量：按有关规程确定。检验方法：检查产品合格证、接头力学性能试验报告。、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋钢筋直径的10倍。检查数量：全数检查。检验方法：观察，钢尺检查。、在施工现场，应按国家现行标准钢筋焊接及验收规范JGJ18的规定对钢筋焊接接头的外观进行检查，其质量应符合有关规程的规定。检查数量：全数检查。检验方法：观察。、当受力钢筋焊接接头时设置在同一构件内的接头宜相互错开。纵向受力钢筋焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大较大直径）且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。检查数量：在同一检验批内，对梁、柱应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。检验方法：观察，钢尺检查。、在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：箍筋直径不应小于搭接钢筋较大直径的0.25倍；受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm；检查数量：在同一检验批内，对梁、柱应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。检验方法：钢尺检查。2、钢筋安装（1）、钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。检查数量：全数检查。检验方法：观察，钢尺检查。（2）、钢筋安装位置的偏差应符合表1的规定。检查数量：在同一检验批内，对梁应抽查构件数量的10%，且不少于3件；对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。表1 钢筋安装位置的允许偏差和检验方法项 目允许偏差（mm）检验方法绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三档，取最大值绑扎钢筋骨 架长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端、中间各一点，取最大值排距5钢尺检查保护层厚 度基础10钢尺检查柱、梁5钢尺检查板、墙、壳3钢尺检查绑扎箍筋、横向钢筋间距20钢尺量连续三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查注：检查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值；表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值1.5倍的尺寸偏差。七、施工注意事项：1、避免质量通病(1)、钢筋开料切断尺寸不准，根据结构钢筋的所在部位和钢筋切断后的误差情况，确定调整或返工。(2)、钢筋成型尺寸不准确，箍筋歪斜，外形误差超过质量标准允许值，对于I级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和反复弯曲。2、产品保护（1）、各类型钢筋半成品，应按规格、型号，品种堆放整齐，挂好标志牌，堆放场所应有遮盖，防止雨淋日晒。（2）、转运时钢筋半成品应小心装卸，不应随意抛掷，避免钢筋变形。3、钢筋作业安全（1）、展开盘圆钢筋要一头卡牢，防止回弹。（2）、拉直钢筋时卡头要卡牢，地锚要稳固，拉筋沿线的2m宽区域内禁止人员通过。（3）、钢筋堆放应分散、规整摆放，避免乱堆和叠压。（4）、绑扎墙、柱钢筋时应搭设适合的作业架子，不得站在钢筋骨架上或攀钢筋骨架上下。（5）、高大钢筋骨架应设临时支撑固定，以防倾倒。（6）、使用切断机断料时，不能超过机械的负载能力，在活动刀片前进时禁止送料，手与刀片口的距离不得少于15cm。（7）、使用除锈机除锈时，应戴口罩和手套，带钩的钢筋禁止上机除锈。h.上机弯曲长钢筋时，应有专人扶住并站于弯曲方向的外侧，调头弯曲时，防止碰撞人、物。（8）、调直钢筋时，在机器运转中不得调整滚筒，严禁戴手套操作，调直到末端时，人员必须躲开，以防钢筋甩动伤人。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 - 20 -
