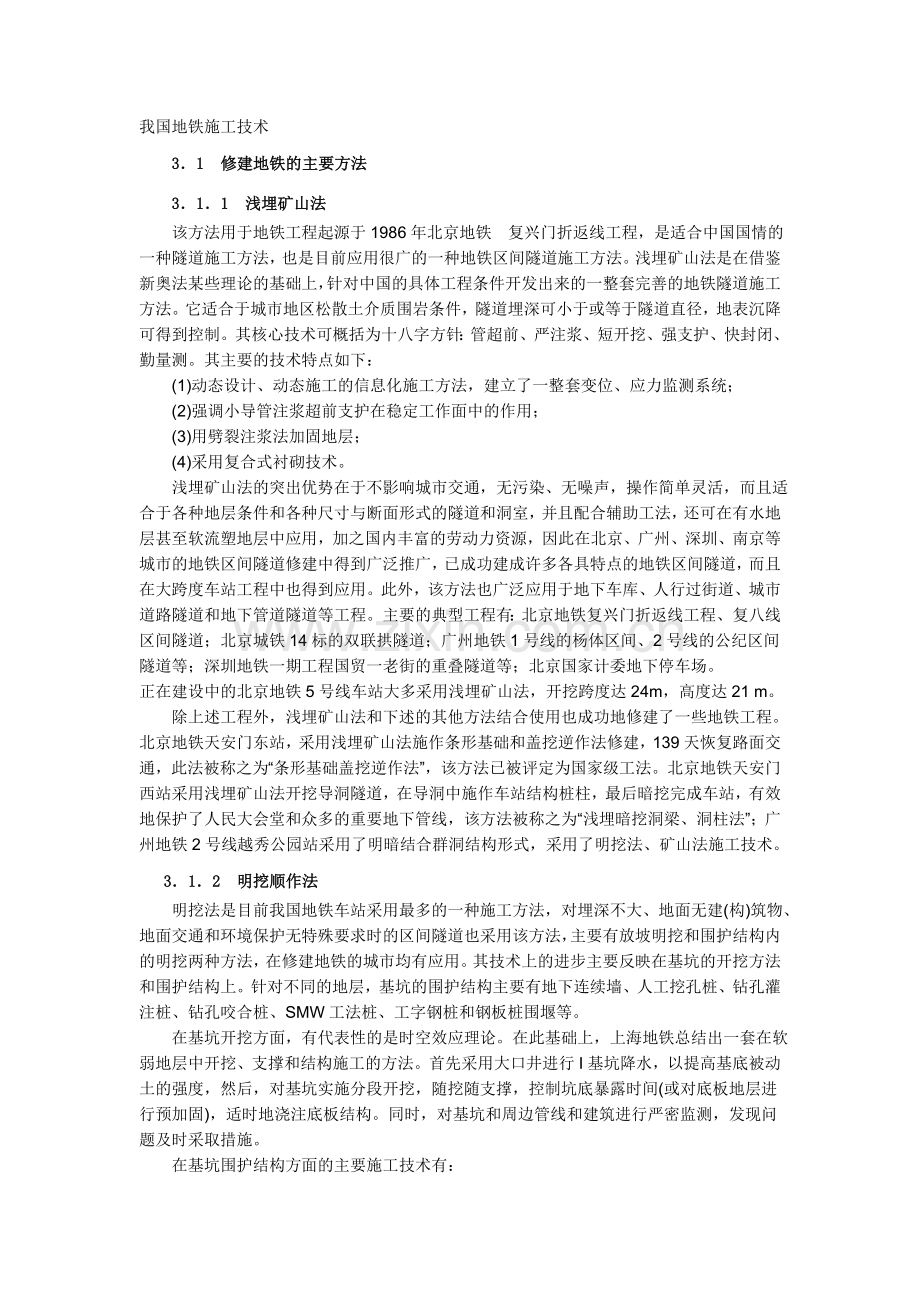

我国地铁施工技术
3．1 修建地铁的主要方法
3．1．1 浅埋矿山法
该方法用于地铁工程起源于1986年北京地铁 复兴门折返线工程，是适合中国国情的一种隧道施工方法，也是目前应用很广的一种地铁区间隧道施工方法。浅埋矿山法是在借鉴新奥法某些理论的基础上，针对中国的具体工程条件开发出来的一整套完善的地铁隧道施工方法。它适合于城市地区松散土介质围岩条件，隧道埋深可小于或等于隧道直径，地表沉降可得到控制。其核心技术可概括为十八字方针：管超前、严注浆、短开挖、强支护、快封闭、勤量测。其主要的技术特点如下：
(1)动态设计、动态施工的信息化施工方法，建立了一整套变位、应力监测系统；
(2)强调小导管注浆超前支护在稳定工作面中的作用；
(3)用劈裂注浆法加固地层；
(4)采用复合式衬砌技术。
浅埋矿山法的突出优势在于不影响城市交通，无污染、无噪声，操作简单灵活，而且适合于各种地层条件和各种尺寸与断面形式的隧道和洞室，并且配合辅助工法，还可在有水地层甚至软流塑地层中应用，加之国内丰富的劳动力资源，因此在北京、广州、深圳、南京等城市的地铁区间隧道修建中得到广泛推广，已成功建成许多各具特点的地铁区间隧道，而且在大跨度车站工程中也得到应用。此外，该方法也广泛应用于地下车库、人行过街道、城市道路隧道和地下管道隧道等工程。主要的典型工程有：北京地铁复兴门折返线工程、复八线区间隧道；北京城铁14标的双联拱隧道；广州地铁1号线的杨体区间、2号线的公纪区间隧道等；深圳地铁一期工程国贸一老街的重叠隧道等；北京国家计委地下停车场。
正在建设中的北京地铁5号线车站大多采用浅埋矿山法，开挖跨度达24m，高度达21 m。
除上述工程外，浅埋矿山法和下述的其他方法结合使用也成功地修建了一些地铁工程。北京地铁天安门东站，采用浅埋矿山法施作条形基础和盖挖逆作法修建，139天恢复路面交通，此法被称之为“条形基础盖挖逆作法”，该方法已被评定为国家级工法。北京地铁天安门西站采用浅埋矿山法开挖导洞隧道，在导洞中施作车站结构桩柱，最后暗挖完成车站，有效地保护了人民大会堂和众多的重要地下管线，该方法被称之为“浅埋暗挖洞梁、洞柱法”；广州地铁2号线越秀公园站采用了明暗结合群洞结构形式，采用了明挖法、矿山法施工技术。
3．1．2 明挖顺作法
明挖法是目前我国地铁车站采用最多的一种施工方法，对埋深不大、地面无建(构)筑物、地面交通和环境保护无特殊要求时的区间隧道也采用该方法，主要有放坡明挖和围护结构内的明挖两种方法，在修建地铁的城市均有应用。其技术上的进步主要反映在基坑的开挖方法和围护结构上。针对不同的地层，基坑的围护结构主要有地下连续墙、人工挖孔桩、钻孔灌注桩、钻孔咬合桩、SMW工法桩、工字钢桩和钢板桩围堰等。
在基坑开挖方面，有代表性的是时空效应理论。在此基础上，上海地铁总结出一套在软弱地层中开挖、支撑和结构施工的方法。首先采用大口井进行I基坑降水，以提高基底被动土的强度，然后，对基坑实施分段开挖，随挖随支撑，控制坑底暴露时间(或对底板地层进行预加固)，适时地浇注底板结构。同时，对基坑和周边管线和建筑进行严密监测，发现问题及时采取措施。
在基坑围护结构方面的主要施工技术有：
(1)地下连续墙
该结构适合于饱水软弱地层，如饱水沙层、饱和的淤泥土层等。在此类土层中地下连续墙既可以控制土压力，又可以有效地阻隔地下水，同时还可以作为车站结构的一部分，因此在上海地铁车站的建设中得到广泛应用。
(2)人工挖孔桩和钻孔灌注桩
人工挖孔桩和钻孔灌注桩均是采用排桩桩墙来挡土和防水，实现基坑的围护。其中人工挖孔桩适合于地下水位较深或无水的地层，要求地层强度较高。其断面形式不受施工机具的限制，可以作成圆形和方形，而且其施工质量和强度要高于普通的钻孔灌注桩，但后者具有较广的土层适用范围，二者不能替代。人工挖孔桩和钻孔灌注桩在北京、广州、深圳等地铁工程中都有应用。
(3)SMW工法桩
该工法是在水泥土搅拌桩内插入H型钢或其它种类的劲性材料，来增强水泥土搅拌桩抗弯、抗剪能力。以其作成的基坑支护结构同时具有较好的防水功能，在6—10m深的基坑中具备技术优势，与地下连续墙相比，SMW工法桩施工速度快，施工占地少，无污染。同时由于型钢可以拔出回收，造价低廉。因此，此方法在上海和南京地铁车站的出人口基坑围护中得到广泛应用。
(4)钻孔咬合桩
钻孔咬合桩是近年来开发的一种基坑维护结构新工法，采用全套管钻机成孔，相邻桩采用素混凝土和钢筋混凝土间隔布置并相互咬合排列。与其它类型灌注桩相比具有不坍孔、成桩质量好、防水效果好、成桩效率高、造价低、施工无污染等优点，在软土地层，尤其在富水软土地层中施做维护结构具有明显优势。该技术已首先在深圳地铁金益区间等明挖基坑施工中成功应用，并已推广应用于杭州等地区的基坑围护结构的施工。 ．
3．1．3 盖挖逆作法
盖挖逆作法同样适用于地铁车站的修建，与明挖法相比，其优势在于减少交通封堵时间，减轻施工对环境的干扰，其区别在于主体结构的施工顺序上。盖挖逆作法的主要技术措施为：
(1)支撑桩采用以H型钢为柱芯的钢管桩或钻孔灌注桩，满足了沉降控制的要求；
(2)采用地下连续墙或围护桩底注浆的方法，增强基底持力层的刚性，使地下连续墙或围护桩与临时支撑柱共同承受上部荷载，减小了差异沉降；
(3)逆作法开挖支撑施工工艺中，利用混凝土板对地下连续墙或围护桩的变形约束作用，在暗挖过程中采用一撑两用的合理方法，大大减少了工程量，加速了工程进度，控制了墙体位移。
北京、广州和上海地铁均采用该方法修建了一些地铁车站，如：北京地铁复八线的天安门东站；广州地铁的1号线公园前站等。
3．1．4 盾构法
我国应用盾构法修建隧道是从20世纪50-60年代开始的，最初是用在修建城市地下排水隧洞，采用的盾构机也是比较老式的(如网格式、压气式、插板式等)。从80年代末、90年代初开始采用土压式、泥水式等现代盾构用于地铁区间隧道的施工。由于盾构法具有安全、可靠、快速、环保等优点，在我国地铁建设中得到了迅速的发展，继上海地铁1号、 2号线区间隧道和广州地铁1号、2号线部分区间隧 道成功采用盾构法外，北京、天津、深圳、南京地铁以及上海、广州地铁等其它地铁线也大量推广采用盾构法，并且在越江道路、输气和市政排水隧洞等工程中也采用盾构法。盾构法目前已成为我国地铁隧道工程的一种主要施工方法。据不完全统计，我国各城市地铁采用的盾构机已有60多台，其中主要是土压平衡盾构机。
随着盾构法研究的深入及应用工程的增多，盾构法的设计施工技术以及盾构机制造配套技术也得到了发展和提高。
上海地铁的区间隧道基本全部采用盾构法修建，除区间单圆盾构外，目前正在使用双圆盾构一次施工两条平行的区间隧道，此外还试验采用过方形 断面盾构修建地下通道。采用直径11．2 m的泥水盾构建成了大连路越江道路隧道，这也是目前我国最大直径的盾构机。
广州地铁二号线采用具有土压平衡、气压平衡和半土压平衡模式的新型复合式盾构机成功地应用于既有软土、又有坚硬岩石以及断裂破碎带的复杂地层的地铁区间隧道的施工，大大拓宽了盾构法的应用范围，因此也使得在三号线更多(12台)地采用了盾构法修建区间隧道深圳、南京、北京、天津等城市的地铁工程，虽地质、水文条件各有不同，但采用盾构法修建区间隧道均取得了成功。
除上述外，目前我国盾构技术主要在如下几方面取得了较大进步：
(1)掌握盾构机的选型和配套技术，与外国合作设计生产盾构机。配套施工设备，包括管片模具完全能够自行设计制造。
(2)掌握了盾构隧道的设计和结构计算技术以及防水技术。
(3)掌握了盾构掘进控制技术，如盾构掘进参数选择控制、碴土和压力管理、地表隆沉控制、盾构机姿态和隧道轴线控制、管片防裂、同步注浆等，实现了信息化施工，可以确保盾构施工的安全、优质、高效和环保。
(4)掌握了不同地质和复杂环境条件下的施工及相关的施工技术(各种端头地层加固、联络通道施工)，如：砂性地层的土压平衡盾构施工、硬岩(单轴抗压强度达80MPa)和软硬混合地层的安全掘进及换刀、浅覆土水下隧道掘进、近距离穿越既有建(构)筑物的安全掘进等。
我国盾构掘进速度最高已达到400m／月以上，平均进度一般为160-200 m／月，最高平均进度可达240m／月；地表隆沉可控制在+10——30 mm以内，可以在距既有建(构)筑物不足1 m的距离安全掘进，既有建(构)筑物的变形量可控制在2-5 mm以下(在上海、广州和南京地铁都有成功实例)；隧道轴线误差可控制在30—50 mm以内。
近年来、我国也在研究采甩盾构法修建地铁车站的技术，主要集中在两种方法上：一是采用多圆断面盾构一次建成地铁车站；另一种是采用区间盾构修建地铁车站。
3．1．5 钻爆法
我国地域广大、地质类型多样，像重庆、青岛等城市的坚硬岩石地层，广州地铁也有部分区段处在坚硬岩石地层中，修建地铁隧道通常采用钻爆法开挖、喷锚支护(与通常的山岭隧道相当)。在建的重庆轻轨地下部分的区间和车站基本采用隧道形式，最大开挖断面积超过420 m2，采用微震控制爆破、分步开挖、喷混凝土和锚杆支护、现浇混凝土衬砌，已成功建成了临江门车站隧道等。已建成的青岛地铁试验段轻纺医院站，开挖断面积已超过300 m2，也是采用钻爆法施工，但没有二次衬砌；广州地铁1、2、3号线的某些区段、某些区间或车站下部的坚硬岩石地层也采用了微震控制爆破来辅助开挖。南京地铁一期TAl标段处于岩石地层中的3座隧道，均采用钻爆法施工。

摘要：随着国民经济的发展，各类民用与工业建筑日益走向高层化，人工挖孔桩以其特有的大承载力优势得到许多设计单位、施工单位的认可。确实是一种经济适用的基础形式。
关键词：挖孔桩 施工

一、前言
随着国民经济的发展，各类民用与工业建筑日益走向高层化，人工挖孔桩以其特有的大承载力优势得到许多设计单位、施工单位的认可。确实是一种经济适用的基础形式。
二、人工挖孔桩的特点
（1）、施工操作工艺简单，施工方便，不需要大型机械设备。
（2）、单桩承载力高，可直接检查桩外形尺寸和持力层情况，受力性能可靠，抗震能力强。
（3）、可多桩同时进行，施工速度相对较快，节省设备投资，降低工程造价
（4）、井下作业条件差，环境恶劣，劳动强度大，安全和质量特别重要。
三、适用范围
人工挖孔桩适用于桩直径800㎜以上，无地下水或地下水较少的黏土、粉质黏土，含少量砂、砂卵石、姜结石的黏土采用，特别适于黄土层采用，深度一般10米左右，可用于高层建筑、公共建筑，对有流沙，地下水位较高、涌水量大的冲积地带及近代沉积的含水量高的淤泥、淤泥质土层不宜使用
四、工艺流程

五、操作工艺。
(1)、放线、定桩位及高程：依据建筑物测量控制网资料和桩位平面布置图，测定桩位方格控制网和高程基准点，确定好桩位中心，以桩位中心为圆心，以桩身半径加护壁厚度为半径画出上部圆周，撒石灰线作为桩孔开挖尺寸线，桩位线定好后，经监理复查合格后方可开挖。
（2）、开挖第一节桩孔土方：开挖桩孔应从上到下逐层开挖，先挖中间部分的土方，然后向周边扩挖，有效控制桩孔的截面尺寸，每节的开挖高度应根据土质和设计而定，一般以0.9—1.2米为宜。
（3）、支护壁模板、放附加钢筋：为防止桩孔壁坍塌，确保安全施工成孔应设置护壁，种类有素砼和钢筋砼两种，以现浇钢筋砼护壁为优，与土壁能紧密结合，整体性和稳定性均佳，护壁厚度和砼强度必须满足设计要求，护壁模板采用拆上节支下节重复周转使用，模板之间用卡具、扣件连接，也可以在每节模板的上下端各设一道圆弧形的，用槽钢或者角钢制作的钢圈作为内支撑，顶紧模板，防止模板应受张力而变形，不设水平支撑，以方便操作，第一节护壁应高出地面150--200㎜，护壁厚度比下面护壁厚度增加100--150㎜，便于挡土、挡水，桩位轴线和高程均应标定第一节护壁上口。
（4）、浇筑第一节护壁砼：护壁模板支好后应立即浇注护壁砼，人工浇筑，人工捣实，砼强度到达1.2Mpa即可拆模，护壁砼应根据气候条件，一般情况下浇灌完毕须经24H后可拆模。
(5)、检查桩位（中心）轴线、标高：在地面上设十字控制网、基准点，将桩控制轴线、高程测到第一节护壁上，每节以十字线对中，吊线锤作中心控制，用尺杆找圆周，以基准点测量孔深。
（6）、架设垂直运输架：第一节桩孔成孔后，着手在桩孔口上架设垂直运输架，要求搭设稳定、牢固。
（7）、安装提升设备、吊桶、活动盖板、水泵、通风机等：安装提升设备时，尽量使吊桶钢丝绳中心与桩孔中心重合，以便挖土时能直观控制桩位中心和支模中心，桩口上设围护栏，当桩孔深大于5米时，应向井下通风，加强空气对流，必要时输送氧气，防止有毒气体危害。桩孔上人员密切观察桩孔下人员情况互相呼应，桩口安装水平推移的活动盖板。当桩孔内有人挖土时，应掩盖好安全盖板，防止杂物掉下伤人，吊运土时，再打开安全盖板。
（8）、开挖第二节桩孔土方：从第二节开始利用提升设备运土，桩孔内人员应戴好安全帽，吊桶离开孔上方1.5米时，推动活动安全盖板，掩蔽孔口，防止卸的土块、石块等杂物坠落孔内伤人，吊桶卸土后，再打开活动盖板，下放吊桶装土，桩孔挖至规定深度后，用尺竿检查桩孔的直径及井壁圆弧度，修整孔壁，使上下垂直平顺。
（9）、先拆第一节、支第二节护壁模板、防附加钢筋：护壁模板采用拆上节支下节依次周转使用，模板上口留出高度为100㎜的砼浇筑口。
（10）、浇筑第二节护壁砼：砼用吊桶运送，人工浇筑，人工插捣密实。
（11）、检查桩位（中心）轴线、标高：每节桩孔护壁做好以后，必须将桩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线锤向井底投设，以半径尺竿检查检查孔壁的垂直平整度，随之进行修整，井深必须以基准点为依据，逐根进行引测，保证桩孔轴线位置、标高、截面尺寸满足设计要求。
（12）、逐层往下循环作业：将桩孔挖至设计深度，检查土质情况，桩底应支承在设计规定的持力层上。
（13）、开挖扩底部分：桩底分为扩底和不扩底两种情况，挖扩底桩应先将扩底部分圆柱体挖好，再按设计扩底部位的尺寸、形状自上而下削土。
（14）、检查验收：成孔后必须对桩身直径、孔底标高、桩位中心线、井壁垂直度等报监理验收，合格后做好施工记录。
（15）、吊放钢筋笼：钢筋笼按设计制作、运输、吊装，应防止扭转变形，根据规定加焊内固定筋，钢筋笼放入前，应绑好砂浆垫块，吊放钢筋笼时，要对准孔位，直吊扶稳，缓慢下沉，避免碰撞孔壁，钢筋笼放到设计位置时，应立即固定。
（16）、浇筑桩身砼：清除孔底积水，用溜槽向孔底浇筑砼，当高度超过3米时，应用串筒，串筒末端离孔底高度不大于2米，桩孔深度超过12米时，宜采用砼导管浇筑，浇筑砼时应连续进行，分层浇捣密实，砼浇筑12H后进行浸水养护。
（17）、砼浇筑到桩顶时，应适当超过桩顶设计标高，以保证在剔除浮浆后，桩顶标高符合设计要求。
六、质量控制
（1）、桩位定位控制：依据建筑物测量控制网资料和桩位平面布置图，测定桩位方格控制网和高程基准点，确定好桩位中心，以桩位中心为圆心，以桩身半径加护壁厚度为半径画出上部圆周，撒石灰线作为桩孔开挖尺寸线，桩位线定好后，经监理复查合格后。用竹片、ф6或ф8钢筋在石灰线四周外边埋设四个桩心控制点，便于在安装第一节桩孔护壁模板时校正模板位置。
（2）、严格控制桩孔垂直度、中心位置，每节桩孔护壁做好后，必须将桩位轴线和标高测设在护壁上口然后用十字线对中，吊线锤向井底投设，以半径尺杆检查孔壁垂直平整度，井深以基准点为依据逐根引测。
（3）、桩终孔要保证设计桩长和入岩深度，桩孔挖至设计深度后，必须检查土质情况，桩底必须支承在设计规定的持力层上。
（4）、桩身砼要分层连续浇筑，分层浇捣，每次浇筑高度不得超过1.5米，每层浇捣厚度不得超过0.5米，出料口到砼浇筑面高度大于2米时，必须使用溜槽或串桶，防止砼发生离析，砼坍落度宜控制在70--90㎜，在距桩孔口6米以下时，人工浇捣较困难，可以采用在砼中掺入水泥用量0.25%的木钙减水剂，使砼坍落度增至150--180㎜，利用砼大坍落度下落时冲击力使砼自身密实，在距孔口6米以内时，砼分层浇筑，使用插入式振动器分层振捣密实，直至桩顶。
七、安全技术措施
（1）、孔口围护措施：
孔口四周必须浇筑砼护圈，并在护圈上设置围栏围护，围栏应高出地面1.2米，围栏应采用钢筋制作，焊接牢固，挖出的土方不得堆在孔口四周1米范围内。
（2）、防护壁坍塌措施：
每节桩孔挖完后立即支护壁模板，浇筑护壁砼，一般情况下24H后方可拆除护壁砼，护壁可加配适量钢筋，上下护壁要有钢筋拉结，避免某段护壁出现流砂、淤泥而造成护壁因自重而沉裂的现象，上下护壁间搭接长度不小于50㎜。桩底如果设计要求扩底，若扩底高度超过2米，扩底部分应分段做护壁，防止扩底部分坍塌。
（3）、孔中防毒措施：
地下特殊土层中往往含有CO2,SO2,H2S或其他有毒气体，故每次下孔前，必须对桩孔内气体进行抽样检测（可用快速检测管），发现有毒气体含量超过允许值时，应将有害气体清除至化学毒物最低允许浓度卫生标准，并采用足够的安全卫生防范措施，如设置专门设备向孔内通风换气，通风量不少于25L/S，以防止急性中毒事故发生。
（4）、防触电措施：
施工现场一切电源、电路的安装、拆除必须由持证电工操作，施工现场电源、线路按“三相五线制”，TN—S系统要求布置，并按“三级配电”，“二级漏电”分级分段保护，各孔井用电必须分闸，严禁一闸多孔和一闸多用，必须一机一闸一漏一箱进行敷设，孔上电线电缆必须架空20米以上，孔内电线电缆必须采用护套等有防磨损，防潮，防断等保护措施，空中操作工应戴工作手套，脚穿绝缘胶鞋，配电箱应有严密的防雨措施，安装位置合适，安装牢固。

桩工机械产品类组划分表

类
组
产品名称
7.桩工机械
（1）柴油打桩锤
1）筒式柴油打桩锤
2）导杆式柴油打桩锤
（2）液压锤
3）液压打桩锤
（3）柴油打桩架
4）走管式柴油锤打桩架
5）轨道式柴油锤打桩架
6）履带式柴油锤打桩架
7）轮胎式柴油锤打桩架
8）步履式柴油锤打桩架
（4）振动桩锤
9）机械式振动桩锤
10）液压振动锤
（5）振动沉拔桩架
11）走管式振动沉拔桩架
12）轨道式振动沉拔桩架
13）履带式振动沉拔桩架
14）轮胎式振动沉拔桩架
15）步履式振动沉拔桩架
（6）压桩机
16）机械式压桩机
17）液压式压桩机
（7）钻孔机
18）螺旋式钻孔机
19）冲抓成孔机
20）冲吸成孔机
21）潜水钻孔机
22）牙轮钻孔机
23）锚杆钻孔机
24）组合式成孔机
（8）落锤打桩机
25）机械式落锤打桩机
26）法兰克式打桩机
（9）其他
27）软地基加固机械
28）地下连续墙成槽机
29）混水分离设备
30）取土器

产品生产发展情况 桩工机械产品及主要生产企业，各类产品的产、销、存情况分见表1、表2，主要生产企业经济指标见表3。
表1 桩工机械产品分类及主要生产企业

产品分类
主要生产企业
一、钻孔机
   1.ZKL系列长螺旋钻孔机
   2.CFG系列钻孔机
   3.KP系列工程钻机
   4.CZF型冲击反循环钻机
   5.KQ型潜水钻机
   6.JKD型潜挤压式钻孔机
   7.GDF、GPS、GQ、GM、MGJ、G、CJF、           YCTF、TS、GP、GY、TQR、TGS系列工程
     施工钻机
   8.GCF、CHZ、CZ系列冲击反循环钻机
   9.GXW型旋挖钻机
   10.XP、HT系列旋喷钻机
   11.XP、CD、TP系列岩芯钻机
   12.SZS、SPS系列水文水井钻机
   13.KU系列回转斗钻孔机
   14.KQ系列潜水地下连续成槽机
   15.GDW型抓槽机
   16.SJ型地下连续墙钻机
   17.ZKD系列多轴连续墙钻孔机
   18.WKC、DPP型汽车钻孔机

金牛集团郑州勘察机械有限公司、北京桩工机械厂
河北新河新钻有限公司、金牛集团郑州勘察机械有限公司
金牛集团郑州勘察机械有限公司
金牛集团郑州勘察机械有限公司
河北新河新钻有限公司
河北新河新钻有限公司
张家口探矿机械厂、衡阳探矿机械厂、连云港黄海机械厂、重庆探矿机械厂、无锡探矿机械厂、山东探矿机械厂、武汉探矿机械厂、邯郸探矿机械厂、上海金泰股份公司、江苏东达工程机械股份有限公司、张家港神通工业有限公司
张家口探矿机械厂、西安探矿机械厂、河北探矿机械厂
张家口探矿机械厂
张家口探矿机械厂、衡阳探矿机械厂、无锡探矿机械总厂、西安探矿机械厂
张家口探矿机械厂、衡阳探矿机械厂、重庆探矿机械厂、无锡探矿机械总厂
金牛集团郑州勘察机械有限公司、张家口探矿机械厂、天津探矿机械厂、山东探矿机械厂
上海金泰股份公司、哈尔滨四海工程机械制造公司、徐州工程机械集团
河北新河新钻有限公司
张家口探矿机械厂
浙江省瑞安市光明建筑机械厂
北京建筑机械研究所、上海金泰股份有限公司
张家港探矿机械厂
二、振动机械
   1.DZ系列振动桩锤(电机)

   2.DZS系列振动桩锤(双电机驱动，中心振
     动桩锤）
   3.DZJ系列可调偏心力矩振动桩锤(耐振电
     机驱动)
   4.DZM型振动桩锤(液压马达驱动)

北京建筑机械研究所、浙江振中工程机械股份公司、上海金麟工程机械股份有限公司、兰州建筑通用机械总厂、浙江省瑞安市光明建筑机械厂、浙江省八达建筑工程机械有限公司、江苏东达工程机械股份有限公司、北京桩工机械厂、湖南省桩工机械制造有限公司

北京建筑机械综合研究所、浙江振中工程机械股份公司、上海金麟工程机械股份公司

北京建筑机械研究所、浙江振中工程机械股份公司、上海金麟工程机械股份公司

上海金麟工程机械股份公司
三、柴油打桩锤
   1.DD系列导杆式柴油打桩锤和桩架
   2.D系列筒式柴油打桩锤

江苏东达工程机械股份公司、上海工程机械厂相行分厂、抚顺四Ο八厂
上海金泰股份有限公司
四.液压打桩锤
   DIY液压打桩锤

上海金泰股份有限公司、江苏东达工程机械股份公司
五.静力压桩机
   YZY系列静力压桩机

武汉市建筑工程机械厂、无锡探矿机械厂、上海江南造船厂、浙江瑞安市光明建筑机械厂、江苏东达工程机械股份公司、浙江瑞安振中工程机械股份公司、浙江八达建筑工程机械有限公司
六.振冲器
  ZCQ系列振冲器

江阴市振冲机械制造公司
七.桩架
  1.DH558型全液压履带式三支点打桩架
  2.悬挂式履带桩架
  3.JUG悬挂式履带打桩架
  4.JZB系列步履振动沉技桩架
  5.ZKL系列步履式长螺旋钻孔桩架
  6.JZZ系列走管式振动沉技桩架
  7.JJ型轨道式打桩架

上海金泰股份有限公司
哈尔滨四海工程机械制造公司
上海工程机械厂相行分厂
兰州建筑通用机械总厂、浙江振中工程机械股分有限公司
金牛集团郑州勘察机械股份有限公司、河北新河新钻有限公司
浙江振中工程机械股份有限公司、浙江八达建筑工程机械有限公司
上海工程机械厂相行分厂
八.耐振电机
  YNZ、YNZ2系列振动桩锤用耐振三相异步电机

宁夏电机有限公司、天津起重电机厂、上海先锋电机厂

表2 2000-2001年桩工机械主要产品产、销、存情况

主要产品
产量（台）
销量（台）
库存量（台）
2001年
2000年
2001年
2000年
2001年
2000年
ZKL型长螺旋钻孔机（含SKL型）
57
40
55
37
5
6
CFG长螺旋钻孔机
41
36
42
34
4
4
QJ型桩孔钻孔机
4
5
3
4
1
1
KP型工程钻机
7
6
5
7
2
-
GPS型工程钻机
441
294
409
245
57
20
GDF、GQ、GM、MGJ、G、CJF、YCJF、TS、GP、GX、TQR、GJD系列工程钻机
165
158
222
212
40
44
GCF、GPF、CZ系列冲击反循环钻机
27
26
40
38
3
4
XP、HT系列旋喷钻机
133
127
115
110
80
82
SPS、SZS系列水井钻机
60
57
63
60
2
3
XY、CD、TP系列岩芯钻机
1193
1137
1121
1068
500
582
KQ系列潜水工程钻机
75
70
74
67
11
11
JKD型挤压式钻孔机
2
2
2
2
-
-
DGJ型大口径钻孔机
15
8
13
8
2
-
KU型回转斗钻孔机
3
-
3
-
-
-
KQ系列潜水式地下连续成槽机
5
5
5
5
2
2
GDW型抓槽机
6
5
2
1
2
4
SJ型地下连续墙钻孔机
5
6
5
4
-
1
ZKD系列多轴连续墙钻孔机
4
2
4
2
-
-
WKC、DPP型汽车钻孔机
-
16
-
25
-
1
DZ、DZS系列振动桩锤
275
226
268
200
42
41
DZJ系列可调偏心力矩振动桩锤
45
36
37
28
10
15
DZM型振动桩锤（液压马达驱动）
1
-
1
-
-
-
DD系列导杆式柴油打桩锤
881
792
832
749
70
49
DD系列导杆式桩架
211
193
187
173
56
32
D系列茼式柴油打桩锤
57
52
69
80
37
46
YZY系列静力压桩机
57
36
53
36
2
2
JZZ系列走管式振动沉技桩管
21
21
16
15
5
6
ZKL系列长螺旋用步履桩架
100
76
97
71
10
11
JZB系列振动沉技桩架
28
22
27
21
4
5
JUG系列履带悬挂式桩架
23
17
19
15
5
2
JJ轨道式打桩架
6
6
5
5
1
1
DH558型全液压履带桩架
4
3
4
3
-
-
YNZ、YNZ2系列振动桩锤用三相异步电机
99
147
101
137
28
20
合计
4051
3627
3899
3462
981
995

表3 2000-2001年桩工机械待业主要生产企业经济指标

企业名称
工业总产值
(不变价)(万元)
工业总产值
(当年价)(万元)
工业增加值
(万元)
产品销售收入
(万元)
利润总额
(万元)
2001年
2000年
2001年
2000年
2001年
2000年
2001年
2000年
2001年
2000年
上海金泰股份公司
20052
17526
17021
15239
7251
4768
15626
14973
595
354
金牛集团郑州勘察机械厂
4164
3216
3590
3094
1310
1357
3891
2961
20
52
河北新河新钻有限公司
1780
1420
3150
2700
1360
1130
3100
2600
275
186
浙江振中工程机械股份公司
3337
2888
3584
3132
932
314
3069
2450
250
194
浙江省瑞安市光明建筑机械厂
3000
2500
3200
2600
700
500
2900
2400
600
400
张家港市神通工业有限公司
2605
687
2005
687
361
124
2005
687
171
51
江苏东达工程机械股份有限公司(原江苏东台市机械厂)
8675
7172
8496
6947
2010
1896
8041
6517
262
220
哈尔滨四海工程机械制造公司
7960
(1466)
7588
(1300)
6950
(1280)
6424
(1100)
1320
243)
1092
(187)
7520
(1385)
6704
(1148)
1120
(223)
1000
(172)
兰州建筑通用机械总厂
3605
(1276)
2810
(1023)
3730
(1340)
2992
(1016)
1231
(442)
901
(305)
3500
(1298)
2886
(1056)
264
(98)
138
(51)
上海金麟工程机械股份有限公司
980
815
980
815
300
240
800
650
55
50
江苏省江阴市振冲四制造公司
869
636
869
636
233
185
890
670
112
89
上海工程机械杨行分厂
735
698
860
817
-
-
618
650
31
33
浙江八达建筑工程机械有限公司
1250
1035
1060
880
1010
820
910
780
66
50
武汉市建筑工程机械厂
1560
1690
1950
1690
156
135
1950
1690
190
169
张家口探矿机械厂(桩工)
7451
(2432)
7097
(2317)
7451
(2432)
7097
(2317)
188
(60)
179
(58)
7215
(2356)
6872
(2244)
-
-
衡阳探矿机械厂(桩工)
2741
(1205)
2611
(1148)
2741
(1205)
2611
(1148)
1039
(456)
990
(435)
2613
(1149)
2489
(1095)
8.4
(3.67)
8.0
(3.5)
连云港黄海机械厂(桩工)
1561
(1774)
1487
(169)
1561
(177)
1487
(169)
98.7
(11.2)
94
(10.7)
1861
(212)
1773
(202)
22.05
(2.52)
21
(2.4)
重庆探矿机械厂(桩工)
2591
(1580)
2468
(1975)
　2591
(2072)
2468
(1975)
1304
(1052)
1242
(1002)
2253
(1819)
2146
(1733)
10.5
(8.4)
10
(8)
无锡探矿机械厂(桩工)
2023
(230)
1927
(219)
　2023
(230)
1927
(219)
1111
(126)
1059
(120)
1896
(216)
1806
(206)
18.9
(2.15)
18
(2.05)
山东探矿机械厂(桩工)
3518
(1996)
3351
(1901)
　3518
(1996)
3351
(1901)
1161
(658)
1106
(627)
3085
(1751)
2939
(1668)
5.25
(2.97)
5
(2.83)
天津探矿机械厂(桩工)
1538
(1393)
1465
(1327)
　1538
(1393)
1465
(1327)
786
(720)
749
(678)
1538
(1397)
1465
(1327)
1.05
(0.9)
1
(0.9)
西安探矿机械厂(桩工)
1518
(529)
1446
(504)
　1518
(529)
1446
(1327)
547
(191)
521
(182)
1502
(525)
1431
(1327)
70.35
(24.5)
67
(23.3)
宁夏电机有限责任公司
3117
8876
　2947
8638
913
2707
1928
6163
330
325
天津起重电机厂
3268
2380
　3790
3033
1270
1181
2396
2131
6
4
总计
6.927
6.4757
　6.6
6.258
2.1756
1.6135
6.0232
5.6501
0.3329
0.2443

注：表中括号中数据为该企业桩工产品指标。

桩工机械的用途与分类

　　桩工机械是用于各种桩基础、地基改良加固、地下挡土连续墙、地下防渗连续墙施工及其他特殊地基基础等工程施工的机械设备，其作用是将各式桩埋入土中，以提高基础的承载能力。
　　现代造桥用的基础桩有两种基本类型：预制桩和灌注桩。前者用各种打桩机将其埋入土中，后者用钻孔机钻出深孔以灌注混凝土。
　　根据预制桩和灌注桩的施工可把桩工机械分为预制施工机械和灌注桩施工机械两大类。

预制桩施工机械

　　预制桩施工机械包括打桩机、振动沉拔桩机和液压静力压桩机三大类。它们也可用于沉井基础施工和管柱基础施工等。
　　1)打桩机：打桩机由桩锤和桩架组成，靠桩锤冲击桩头，使桩在冲击力的作用下贯入土中，故又称冲击式打桩机。
　　根据桩锤驱动方式不同，可分为蒸汽、柴油和液压三种打桩机。
　　2)振动沉拔桩机：振动沉拔桩机由振动桩锤和桩架组成。振动桩锤利用机械振动法使桩沉入或拔出。
　　3)静力压桩机：静力压桩机采用机械或液压方式产生静压力，使桩在持续静压力作用下压入至所需深度。
　　4)桩架：桩架是打桩机的配套设备，桩架应能承受自重、桩锤重、桩及辅助设备等重量。
　　由于工作条件的差异，桩架可分为陆上桩架和船上桩架两种。
　　由于作业性的差异，桩架有简易桩架和多能桩架（或称万能桩架）。建议桩架具有桩锤或钻具提升设备，一般只能打直桩；多能桩架具有多种功能，即可提升桩，桩锤或钻具，使立柱倾斜一定角度，平台回转360o，自动行走等。多能桩架适用于打各种类型桩。
　　由于行走机构不同，桩架有滚管式、轨道式、轮胎式、汽车式、履带式和步履式等。

柴油打桩机

　　柴油打桩机由柴油桩锤和桩架两部分组成。桩架有专用的，也有利用挖掘机或起重机上的长臂吊杆加装龙门架改装而成。柴油桩锤按其动作特点分导杆式和筒式两种。导杆桩锤冲击体为气缸，它构造简单，但打桩能量小；筒式桩锤冲击为活塞，打击能量大，施工效率高，是目前使用较广泛的一种打桩设备。下面以筒式桩锤为例介绍柴油桩锤的工作原理。
　　柴油桩锤系列利用冲击部分自由下落的冲击能和柴油燃烧爆炸的能量使桩下沉。它实质上是一个单杠而冲程柴油发动机。其工作情况如图所示。
　　当活塞1
