起重吊装工程安全专项施工方案(修改后).doc

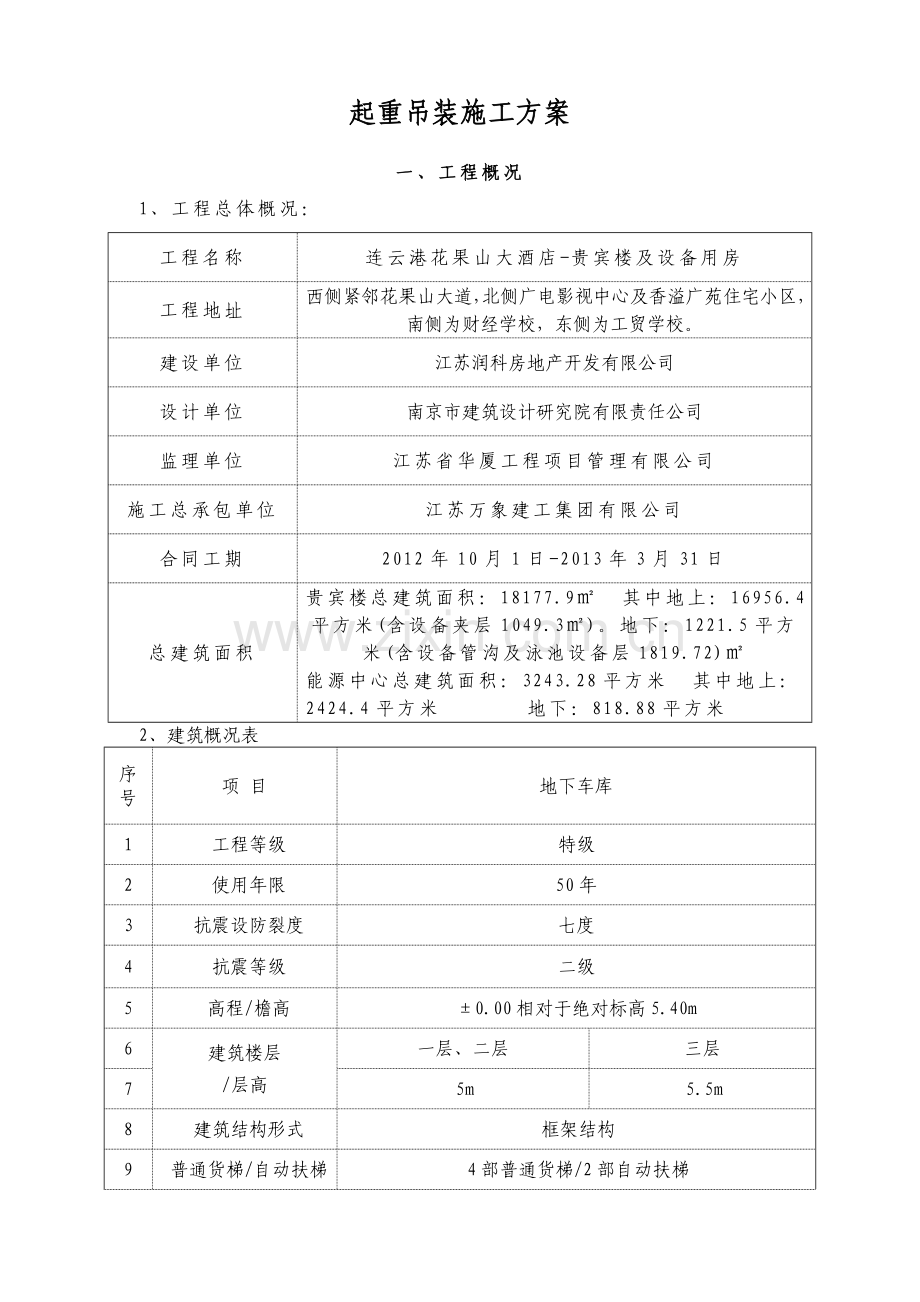

连云港花果山大酒店-贵宾楼及设备用房起重吊装工程施工方案编 制： 复 核： 审 批： 编制日期： 起重吊装施工方案一、工程概况1、工程总体概况：工程名称连云港花果山大酒店-贵宾楼及设备用房工程地址西侧紧邻花果山大道，北侧广电影视中心及香溢广苑住宅小区，南侧为财经学校，东侧为工贸学校。建设单位江苏润科房地产开发有限公司设计单位南京市建筑设计研究院有限责任公司监理单位江苏省华厦工程项目管理有限公司施工总承包单位江苏万象建工集团有限公司合同工期2012年10月1日-2013年3月31日总建筑面积贵宾楼总建筑面积：18177.9 其中地上：16956.4平方米(含设备夹层1049.3)。地下：1221.5平方米(含设备管沟及泳池设备层1819.72)能源中心总建筑面积：3243.28平方米 其中地上：2424.4平方米 地下：818.88平方米2、建筑概况表序号项 目地下车库1工程等级特级2使用年限50年3抗震设防裂度七度4抗震等级二级5高程/檐高0.00相对于绝对标高5.40m6建筑楼层/层高一层、二层三层75m5.5m8建筑结构形式框架结构9普通货梯/自动扶梯4部普通货梯/2部自动扶梯第二章、编制依据(1)建筑地基基础设计规范(GB50007)；(2)混凝土结构设计规范(GB50010)；(3)钢结构设计规范(GB50017)；(4)起重机使用说明书；(5)龙门架及井架物料提升机安全技术规范(JGJ 88)；(6)塔式起重机安全规程(GB 5144)；(7)塔式起重机操作使用规程(ZBJ 80012)；(8)建筑卷扬机安全规程(GB 13329)；(9)施工升降机安全规则(GB 10055)；(10)建筑施工安全检查标准(JGJ 59)；(11)工程建设重大事故报告和调查程序规定；(12）建筑施工手册(第四版)(中国建筑工业出版社出版)；(13) 本工程施工组织总设计及相关文件。第三章、塔吊吊装方案一、 吊装对象：1、 木工模板，支撑材料及构件。2、 钢管脚手架及扣件。3、 斗装砂浆。4、 钢筋原材料、半成品。5、 大中型机具、设备。二、 辅助吊装工具及承载力验算：1、 卡环：本工程选用螺纹销卡环。（M30螺纹销）2、 钢丝绳：本工程选用（637）d15规格的钢丝绳， 极限荷载1670Mpa，钢丝绳采用插头用作吊索，绳卡长度25d、绳环长度 20d. 3、 钢丝绳允许拉力计算： 钢丝绳结构（637）d15，极限强度1670Mpa，破断拉力总和P8121KN。由简明施工手册P479表6-2查得换算系数a0.85，表6-3查得安全系数k5.5时的允许拉力为： P2P8a/12=0.85242/5.5=37.4KN=3.81T既采用下图两吊装又采用卡环配合：最大可吊装G23.817.62T3、 卡环计算（允许拉力）M30卡环 Qb0.04d2=0.04302=36KN=3.67T既采用下图方式两点吊装，钢丝绳配合卡环吊装时最大可吊重M30卡环23.677.34T。因此在实际吊装过程中应预先估算好吊物重量，超过上述极限重量时，须采用多吊点吊装，且吊物重量不得超过塔吊限载。三、 吊装方法：1、 模板、小型工具、扣件吊装，现场制作吊笼，上述物件放在吊笼内进行吊运。2、 体形较长的构件，如钢管、钢筋原料、成品半成品采用钢筋绳套，在两端对称位置捆扎牢固后挂钩起吊。3、 大中型机具设备吊装前，先了解设备的重量是否在塔吊及吊索、吊环的允许范围内，再确定好吊点及数量方可正式吊装。第四章、塔吊吊装安全技术措施及各项应急预案一、一般规定和要求起重吊装工程安全技术基本分为三项：（1）、地基与基础；（2）塔架的主体结构；（3）吊绳及吊具。要求地基能够满足最不利荷载下的最小需要承载力要求及对地基的其它要求，根据设备的说明书及设计要求确定；起吊设备的设计与安装要由有资质的单位进行设计、制造、安装；吊绳及吊具根据具体的施工状况进行自行设计。二、构造要求 地基与基础严格按设计要求进行施作，塔式起重机与门式起重机要经过当地安监部门验收通过并取得安全使用许可证。三、设计计算（1）地基与基础 按机械设备本身的要求检查地基承载力，达不到地基承载力要求的，进行换填，以达到承载力要求，扩大基础尺寸按塔式起重机、龙门式起重机基础图要求进行施工地基基础。（2）钢丝绳设计与计算钢丝绳是吊装中的主要绳索，它具有强度高、弹性大、韧性好、耐磨、能承受冲击载荷等优点，且磨损后外部产生许多毛刺，容易检查，便于预防事故。钢丝绳允许拉力按下列公式计算：FgFg/K （1）式中 Fg钢丝绳的允许拉力（kN）；Fg钢丝绳的钢丝破断拉力总和（kN）；换算系数，按表2取用；K钢丝绳的安全系数，按表3取用。钢丝绳破断拉力换算系数 表2钢丝绳结构换算系数6190.856370.826610.80钢丝绳的安全系数 表3用途安全系数用途安全系数作缆风3.5作吊索、无弯曲时67用于手动起重设备4.5作捆绑吊索810用于机动起重设备56用于载人的升降机14施工现场采用的为全部为619形式的允许拉力Fg=1550Mpa的钢丝绳，根据公式（1）、表2、表3进行验算得以下各个最小钢丝绳直径。序号起重量（T）起重方式换算系数安全系数最小钢丝绳直径（mm）备注11单根吊索无弯曲0.8578 双根直径相应减小22单根吊索无弯曲0.85712 33单根吊索无弯曲0.85714 44单根吊索无弯曲0.85716 510单根吊索无弯曲0.85726 670四根吊索无弯曲0.85769塔式起重机最大吊重6t，单根最小钢丝绳直径不得小于16mm； （3）钢丝绳的安全检查钢丝绳使用一定时间后，就会产生断丝、腐蚀和磨损现象，其承载能力减低。一般规定钢丝绳在一个节距内断丝的数量超过表4的数字时就应当报废，以免造成事故。钢丝绳报废标准（一个节距内的断丝数） 表4采用的安全系数钢丝绳种类619637661交互捻同向捻交互捻同向捻交互捻同向捻6以下1262211361867147261338197以上16830154020当钢丝绳表面锈蚀或磨损使钢丝绳直径显著减少时应将表4报废标准按表5折减并按折减后的断丝数报废。钢丝绳锈蚀或磨损时报废标准的折减系数 表5钢丝绳表面锈蚀或磨损量（%）101520253040大于40折减系数8575706050报废断丝数没有超过报废标准，但表面有磨损、腐蚀的旧钢丝绳，可按表6的规定使用。钢丝绳合用程度判断 表6类别钢丝绳表面现象合用程度使用场所I各股钢丝位置未动，磨损轻微，无绳股凸起现象100%重要场所II1各股钢丝已有变位、压扁及凸出现象，但未露出绳芯2个别部分有轻微锈痕3有断头钢丝，每米钢丝绳长度内断头数目不多于钢丝总数的3%75%重要场所III1每米钢丝绳长度内断头数目超过钢丝总数的3%，但少于10%；2有明显锈痕50%次要场所IV1绳股有明显的扭曲、凸出现象2钢丝绳全部均有锈痕，将锈痕刮去后钢丝上留有凹痕3每米钢丝绳长度内断头数超过10%，但少于25%40%不重要场所或辅助工作（4）吊装工具起重吊钩常用优质碳素钢锻成。锻成后要进行退火处理，要求硬度达到95135HB。吊钩表面应光滑，不得有剥裂、刻痕、锐角、裂缝等缺陷存在，并不准对磨损或有裂缝的吊钩进行补焊修理。吊钩在钩挂吊索时要将吊索挂至钩底；直接钩在构件吊环中时，不能使吊钩硬别或歪扭，以免吊钩产生变形或使吊索脱钩。1） 带环吊钩规格带环吊钩规格见表7。带环吊钩规格（mm） 表7简图起重量（t）ABCDEF适用钢丝绳直径（mm）每只自重（kg）0.571147319191960.340.7591338622252560.451101469825292780.791.512171109323235101.25213191121353537111.542.515216140383841132.04316232152414148142.903.7518257171444851163.864.519282193515154185.00622330206575464197.407.524356227645770229.7610273942557064792512.3012334192797672892915.2014344563088383953219.102）卡环（卸甲、卸扣）型号使用负荷DHH1Ldd1d2B重量（N）（kg）（mm）（kg）0.224502501649353468.5M8120.040.4392040020634544810.5M10180.090.65880600247250531012.5M12200.160.98820900308760641216.5M16240.301.21225012503510270731418.5M18280.461.71715017504011680831621M20320.692.12058021004513290982025M223612.7269502750501471001092229M27401.543.5343003500601641101222433M30452.204.5441004500681821201372837M36543.216.0588006000752001351583241M39604.577.5735007500802261501753646M42686.209.5931009500902551701934051M48758.6311.010780011001002851902164556M528012.0314.013720014001103182152364859M568015.5817.517150017501203452352545066M6410019.3521.020580021001303752502886071M6811027.83四、危险源及相关措施（1）、危险源分布情况1）吊装过程中钢丝绳断裂；2）塔式起重机大臂拆断与翻倒；3）杀车失灵重物滑落；4）高处坠落 （2）、危险源预防措施1)防止起重机事故措施起重机的行驶道路必须平坦坚实，地下墓坑和松软土层要进行处理。必要时，需铺设木头或路基箱。起重机不得停置在斜坡上工作。当起重机通过墙基或地梁时，应在墙基两侧铺垫道木或石子，以免起重机直接碾压在墙基或地梁上。应尽量避免超载吊装。在某些特殊情况下难以避免时，应采取措施，如：在起重机吊杆上拉缆风绳或在其尾部增加平衡重等。起重机增加平衡重后，卸载或空载时，吊杆必须落到水平线夹角60以内，操作时应缓慢进行。禁止斜吊。所谓斜吊，是指所要起吊的重物不在起重机起重臂顶的正下方，因而当将捆绑重物的吊索挂上吊钩后，吊钩滑车组不与地面垂直，而与水平线成一个夹角。斜吊还会使重物在离开地面后发生快速摆动，可能碰伤人或碰撞其他物体。起重机应避免带载行走，如需作短距离带载行走时，载荷不得超过允许起重量的70，构件离地面不得大于50cm，并将构件转至正前方，拉好溜绳，控制构件摆动。绑扎构件的吊索需经过计算，绑扎方法应正确牢靠。所有起重工具应定期检查。不吊重量不明的重大构件或设备。禁止在六级风的情况下进行吊装作业。起重吊装的指挥人员必须持证上岗，作业时应与起重机驾驶员密切配合，执行规定的指挥信号。驾驶员应听从指挥，当信号不清或错误时，驾驶员可拒绝执行。严禁起吊重物长时间悬挂在空中，作业中遇突发故障，应采取措施将重物降落到安全地方，并关闭发动机或切断电源后进行检修。在突然停电时，应立即把所有控制器拨到零位，断开电源总开关，并采取措施使重物降到地面。起重机的吊钩和吊环严禁补焊。当吊钩、吊环表面有裂纹、严重磨损或危险断面有永久变形时应予更换。起重设备在未得到安全使用许可证前不得投入使用。经常对设备进行检查与维护，保证钢丝绳与杀车的良好运行。2)防止高处坠落措施操作人员在进行高处作业时，必须正确使用安全带。安全带一般应高挂低用，即将安全带绳端的钩环挂于高处，而人在低处操作。在高处使用撬棍时，人要立稳，如附近有脚手架或已安装好的构件，应一手扶住，一手操作。撬棍插进深度要适宜，如果撬动距离较大，则应逐步撬动，不宜急于求成。雨天和雪天进行高处作业的时候，必须采取可靠的防滑、防寒和防冻措施。作业处和构件上有水、冰、霜、雪均应及时清除。 对在高耸建筑物进行高处作业，应事先设置避雷设施。遇有六级以上强风、浓雾等恶劣天气，不得从事露天高处吊装作业。暴风雪及台风暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损坏或脱落等现象，应立即修理完善。3）、防止高处落物伤人措施地面操作人员必须戴安全帽。高处操作人员使用的工具、零配件等，应放在随身佩带的工具袋内，不可随意向下丢掷。在高处用气割或电焊切割时，应采取措施，防止火花落下伤人。地面操作人员，应尽量避免在高空作业面的正下方停留或通过，也不得在起重机的起重臂或正在吊装的构件下停留或通过。构件安装后，必须检查连接质量，只有连接确实安全可靠，才能松钩或拆除临时固定工具。设置吊装禁区，禁止与吊装作业无关的人员入内。4）、防止触电措施吊装工程施工组织设计中，必须有现场电气线路及设备位置平面图。现场电气线路和设备应由专人负责安装、维护和管理，严禁非电工人员随意拆改。施工现场架设的低压线路不得用裸导线。所架设的高压线应距建筑物10m以外，距离地面7m以上。跨越交通要道时，需加安全保护装置。施工现场夜间照明，电线及灯具高度不应低于2.5m。起重机不得靠近架空输电线路作业。起重机的任何部位与架空输电线路的安全距离不得小于表1的规定。起重机与架空输电导线的安全距离 表1电压（kV）安全距离1115204060110220沿垂直方向（m）1.53.04.05.06.0沿水平方向（m）1.01.52.04.06.0构件运输时，构件或车辆与高压线净距不得小于2m，与低压线净距不得小于1m，否则，应采取停电或其他保证安全的措施。现场各种电线接头、开关应装入开关箱内，用后加锁，停电必须拉下电闸。电焊机的电源线长度不宜超过5m，并必须架高。电焊机手把线的正常电压，在用交流电工作时为6080V，要求手把线质量良好，如有破皮情况，必须及时用胶布严密包扎。电焊机的外壳应该接地。电焊线如与钢丝绳交叉时应有绝缘隔离措施。使用塔式起重机或长起重臂的其他类型起重机时，应有避雷防触电设施。各种用电机械必须有良好的接地或接零。接地线应用截面不小于25mm的多股软裸铜线和专用线夹。不得用缠绕的方法接地和接零。同一供电网不得有的接地，有的接零。手持电动工具必须装设漏电保护装置。使用行灯电压不得超过36V。在雨天或潮湿地点作业的人员，应穿戴绝缘手套和绝缘鞋。大风雪后，应对供电线路进行检查，防止断线造成触电事故。5）、防雷措施通过具有资质的气象部门在塔吊顶安装避雷针。6）、防风措施按塔吊使用说明书的要求对塔吊定高度在墩柱上安装附着。5、应急预案（1）、应急准备1）、成立组织机构及职责项目部起重吊装事故准备和响应领导小组：组长：谭道君组员：许恩乐、顾介周、董入尊、董入泽、董作臣、胡江涛值班电话：[phone]高空坠落事故应急处置领导小组负责对项目突发高处坠落事故的应急处理。2）、培训和演练项目部安检部长负责主持、组织全项目部在施工作业前进行一次按高处坠落事故“应急响应”的要求进行模拟演练。各组员按其职责分工，协调配合完成演练。演练结束后有组长组对“应急响应”的有效性进行评价，必要时进行调整或更新。演练、评价和更新的记录应予以保持。项目部工程部负责对相关管理及施工人员进行培训。3）、应急物资的准备、维护、保养应急物资的准备：简易担架、跌打损伤药品、包扎纱布、氧气等各种应急物资要配置齐全并加强日常管理。4）、防坠落措施高空作业人员必须持证上岗且经检查身体合格，经过现场培训、交底，安装人员必须系安全带、戴安全帽，禁止穿硬底鞋，交底是按方案要求结合施工现场作业条件和班组情况作详细交底，并确定指挥人员，在施工时按作业环境做好防滑、防坠落事故发生。发现隐患要立即整改，定人、定措施、定期完成整改。建立危险源排查整改登记台帐，在隐患没有消除前必须采用可靠的防护措施，如有危及人身安全的紧急情况，应立即停止作业。（2）、应急响应1）、一旦发生高空坠落事故立即启动应急预案，有专职安全员组织抢救伤员，并视伤员情况拨打“120”电话，由施工队长保护好现场防止事态扩大，其他人员协助安全员做好现场救护工作，如有轻伤或休克人员，现场由项目部医护人员做临时抢救，包扎止血或胸外心脏挤压，尽最大努力抢救伤员，将伤亡事故控制到最小程度，损失降到最低。2）、处理程序查明事故原因及责任人；制定有效的防范措施，防止类似事故发生；对所有员工进行事故教育；宣布事故处理结果；以书面形式向上级报告；下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
