注意：务必写上学号，答案全部写在试卷上。
一．（12分）图1所示，求电流I和2A电流源发出的功率。

图1
二．（12分）图2所示，求电压、

图2

三．（12分）图3中N为线性有源电阻网络，测得图a的电压U=20V；测得图b的电流I=3A。其中：R1=R2=10Ω，US=20V。求N网络的最简等效电路。

（a） （b）
图3

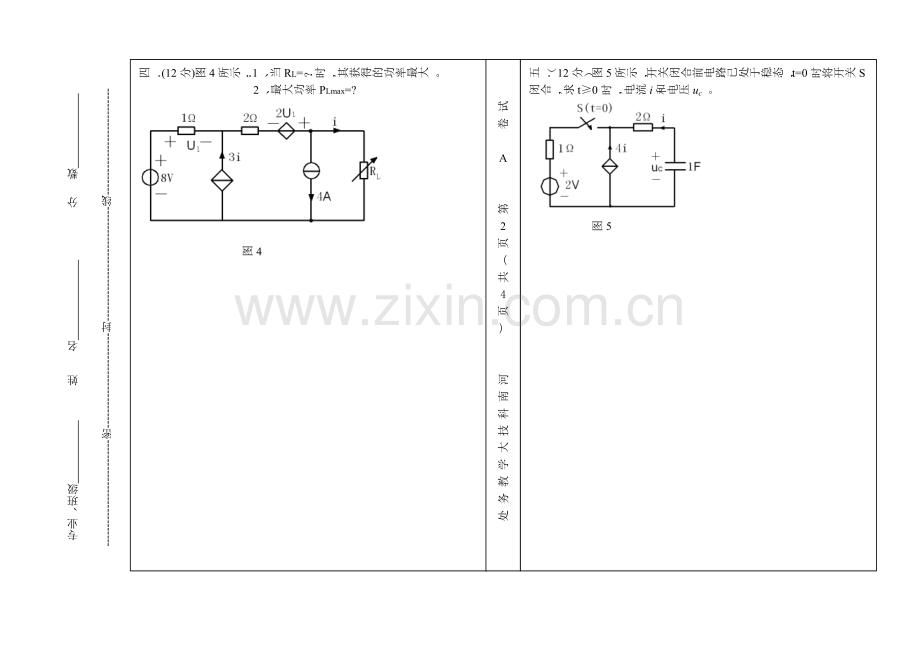

四．(12分)图4所示：1、当RL=？时，其获得的功率最大。
2、最大功率PLmax=?

图4

五．（12分）图5所示，开关闭合前电路已处于稳态，t=0时将开关S闭合，求t≥0时，电流i和电压uc。

图5

试
卷

A

第
1
页

︵
共
4
页
︶
河南科技大学
教
务处

试
卷

A

第
2
页
︵
共
4
页
︶

河南科技大学
教务处
专业、班级 姓 名 分 数

----------------------------密-------------------------封------------------------------线----------------------------

六．（10分）图6所示，iL(0-)=0，求当US为给定下列情况时的iL
（1）V
（2）V

图6

七．（10分）图7所示，已知V，电流表A的读数为2A，电压表V1、V2的读数均为200V。
1、 画出相量图。
2、 求：参数R、L、C。
3、电源发出的有功功率P、无功功率Q、功率因数cosφ。

图7

试
卷

A

第
3
页
︵
共
4
页
︶

河南科技大学
教务处
专业、班级 姓 名 分 数

----------------------------密-------------------------封------------------------------线----------------------------

专业、班级 姓 名 分 数

----------------------------密-------------------------封------------------------------线----------------------------

九．（10分）RLC串联电路接入的电源上，R=10Ω，L=1H，此时电路的电流为10A。如把RLC改成并联接到同一电源上（见图9），求电容C和各支路电流的瞬时值。

图9

试
卷

A

第
3
页
︵
共
4
页
︶

河南科技大学
教务处
八．（10分）电路如图8所示，已知：=1，
要求1、画出去耦等效电路。
2、单口网络的输入阻抗Zab。

图8
