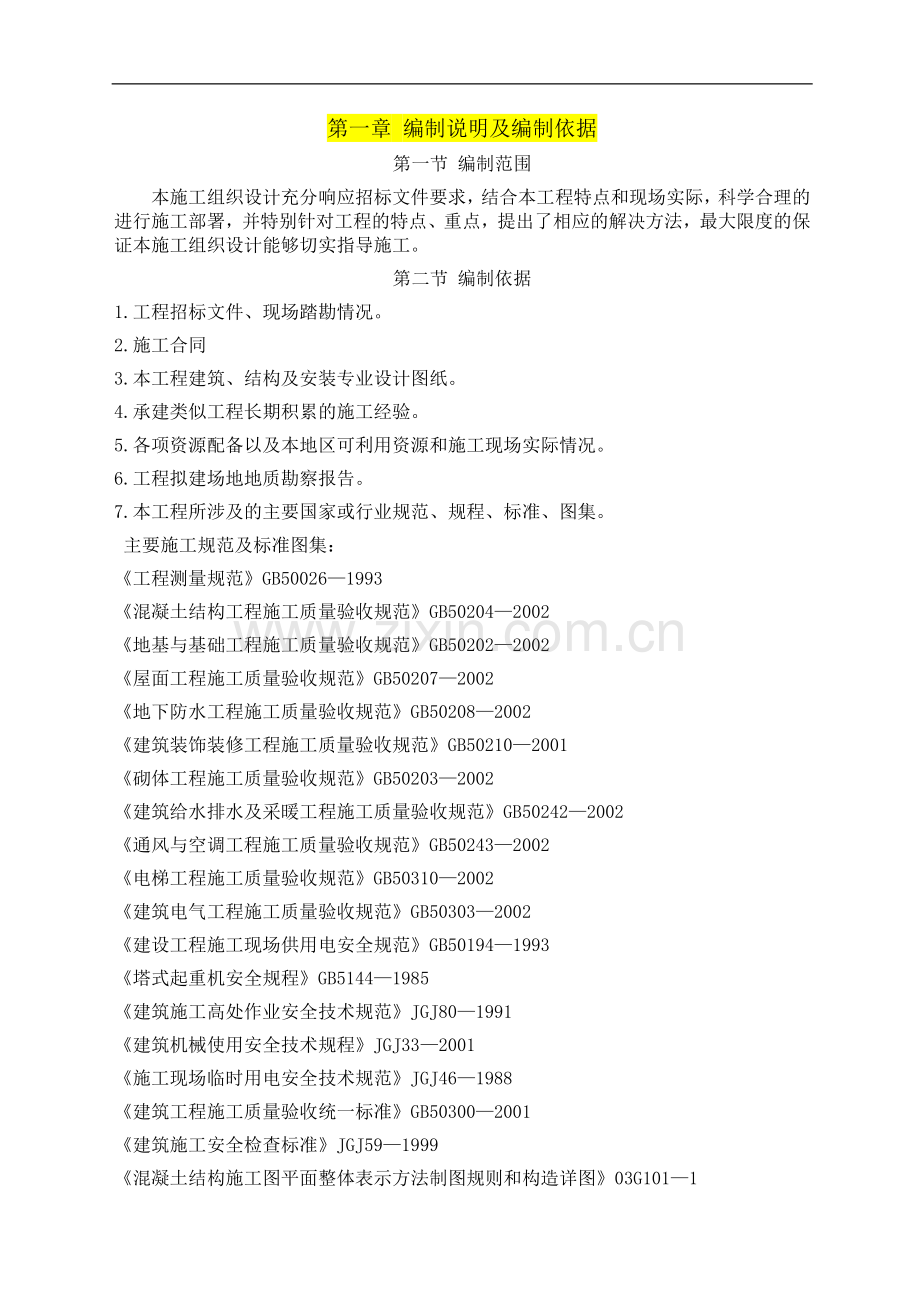

第一章 编制说明及编制依据第一节 编制范围本施工组织设计充分响应招标文件要求，结合本工程特点和现场实际，科学合理的进行施工部署，并特别针对工程的特点、重点，提出了相应的解决方法，最大限度的保证本施工组织设计能够切实指导施工。第二节 编制依据1.工程招标文件、现场踏勘情况。2.施工合同3.本工程建筑、结构及安装专业设计图纸。4.承建类似工程长期积累的施工经验。5.各项资源配备以及本地区可利用资源和施工现场实际情况。6.工程拟建场地地质勘察报告。7.本工程所涉及的主要国家或行业规范、规程、标准、图集。主要施工规范及标准图集：工程测量规范GB500261993混凝土结构工程施工质量验收规范GB502042002地基与基础工程施工质量验收规范GB502022002屋面工程施工质量验收规范GB502072002地下防水工程施工质量验收规范GB502082002建筑装饰装修工程施工质量验收规范GB502102001砌体工程施工质量验收规范GB502032002建筑给水排水及采暖工程施工质量验收规范GB502422002通风与空调工程施工质量验收规范GB502432002电梯工程施工质量验收规范GB503102002建筑电气工程施工质量验收规范GB503032002建设工程施工现场供用电安全规范GB501941993塔式起重机安全规程GB51441985建筑施工高处作业安全技术规范JGJ801991建筑机械使用安全技术规程JGJ332001施工现场临时用电安全技术规范JGJ461988建筑工程施工质量验收统一标准GB503002001建筑施工安全检查标准JGJ591999混凝土结构施工图平面整体表示方法制图规则和构造详图03G1011混凝土结构施工图平面整体表示方法制图规则和构造详图03G1012筏形基础施工图平面整体表示方法制图规则和构造详图04G1013筏形基础施工图平面整体表示方法制图规则和构造详图04G1014建筑构造通用图集05J113 系列第三节 编制原则1.技术先进和可靠性原则根据本工程为高层建筑，结构复杂，文明施工及环保要求高等特点，吸收国内类似工程施工和管理的成熟技术，充分结合以往类似房屋建筑工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工，确保工程安全、优质、快速地建成。2.质量保证原则执行ISO9001标准，建立完整的质量管理体系和控制程序，明确工程质量方针、目标，结合本工程特点与实际情况制定切实可行、有效的工程质量保证措施，施工过程中严格进行质量管理与控制，确保工程质量达到预定目标。3.工期保障原则根据业主对本工程的工期要求，科学组织施工，合理配置资源，使各分部分项工程施工衔接有序，使本项目的资源利用充分，以确保总体施工计划和各阶段施工计划的实现，从而确保总工期。4.以人为本原则建立、健全消防、安全、保卫、健康体系，以人为本，维护和保障施工人员的安全与健康。施工过程实施ISO18000标准，建立职业健康安全管理体系和控制程序并严格执行，保证职工的职业健康和安全。5.文明施工原则制定文明施工规章制度，开展文明施工教育培训，成立文明施工管理小组，加强管理，加大执行力度，全员动员，把工地建设成河北省文明施工示范工地。 6.环境保护原则充分调查了解工程周边环境情况，施工紧密结合环境保护进行。施工中实施文明施工，减少空气、振动、噪声、扬尘污染，杜绝随即排放污水、随意丢弃垃圾等对环境的污染，维护交通运输。施工过程中实施ISO14000标准，建立环境管理体系和控制程序，进行环境管理。建设“绿色工地”，实施“环保施工”。7.经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则选择施工方案，并合理配备资源，施工过程实施动态管理，从而使工程施工达到既经济又优质的目标。8.风险可控原则根据类似工程的设计施工经验和本工程的实际情况，利用类比法对工程的风险进行辨识，并进行分析评估，对风险进行管理控制，减小风险发生的频次，对风险等级较高的制定应急预案，减小风险发生时造成的损害。第二章 工程概况及特征第一节 工程概况1.工程建设概述唐海县一中教师楼二期工程总建筑面积为26880.60平方米，地下一层，地上二十四层，总建筑高度71.75米。详细说明见表2.1-1表2.1-1 工程建设概况一览表序号内 容说明与要求1工程名称唐山市丰南区德方加油站成品油零售经营项目新建工程2建设地点丰南城区西南环线与迎宾路交叉口西南侧3建设规模总建筑面积:7748.42平方米，其中综合服务楼为7172.46平方米，加油站房为157.36平方米、罩棚和油罐池418.6平方米4建设工期招标工期：575日历天(300天）5工程质量合格6承包方式工程总承包2.工程设计概况2.1建筑设计概况（表2.1-2 建筑设计概况）2.2结构设计概况（表2.2-1 结构设计概况）2.3水、暖、电设计概况（表2.3-1 水、暖、电设计概况）表2.1-2建筑设计概况总建筑面积26880.6地下部分面积983.10用地面积地上部分面积25897.5基底面积1416.69层数地上部分24层0000高程2.80m基础埋深4.7m地下部分1层设计室外地坪0.45m建筑高度71.75m层数地下1层地上1层2层至23层24层屋面层层高 (m)3.13m4.20m2.90m3.0m4.0m功能储藏间、风机室、强弱电室、加压泵房、热表间、泵房、电表间储藏、底商 住宅入口A-G户型A-G户型机房、水箱间建筑防火设计防火设计为一类高层，其耐火等级地下、地上均为一级；设防火分区；每单元设置一部消防楼梯，一部普通电梯。防烟楼梯间，楼梯电梯间为乙级防火门。建筑防水设计地下室S8抗渗C30混凝土结构自防水4mm+3mm厚SBS改性沥青防水卷材屋面3mm+3mm厚SBS改性沥青防水卷材卫生间二道1.5mm厚聚氨酯防水涂料层外装修以深灰色、浅灰色涂料面层为主基调，白色涂料面层点缀，与黑灰色塑钢窗形成统一效果。内装修底商、电梯前室、公共走道、楼梯间地面均为水泥地面，墙面刮白。户内地面为毛地面，墙面压光。屋面1层底商为非上人屋面、24层上人屋面3+3二道SBS防水设防。不上人屋面为一道SBS防水卷材。表2.2-1结构设计概况序号内 容说明与要求1基础与地下室基础形式泥浆护壁灌注桩2基础持力层细砂层3地下室底板现浇钢筋混凝土筏板板厚：1550m4地下室剪力墙墙厚： 250mm5地下室楼盖现浇钢筋混凝土楼板6主体结构体系剪力墙结构体系7高度级别A级8结构设计使用年限50年9安全等级二级10抗震设防抗震等级的烈度为7度，钢筋混凝土剪力墙抗震等级为三级，建筑抗震设防分类为丙类。11剪力墙首层内外墙墙厚250mm；二层至顶层内外墙墙厚200mm；12楼盖、屋盖现浇钢筋混凝土楼板13砌体地下室内隔墙为：M10混水泥砂浆砌筑120/240厚Mu15实心烧结页岩砖墙，地上外墙除剪力墙外均采用加气混凝土砌块填充墙厚度剪力墙，内墙为M5混合砂浆砌筑200厚加气混凝土砌块及100厚混凝土小型空心砌块墙。14混凝土强度等级基础垫层为C20；基础S8抗渗C30；梁、板、暗柱C30；楼梯及其他构件同各楼层；过梁、圈梁及构造柱C20；15钢筋HPB235钢筋（级钢筋）；HRB400钢筋（级钢筋）表2.3-1 水暖电设计概况设计系统设计要求系统做法管线类别给水冷水分为3个给水分区，地下至五层为低区，六层至十四层为中区，十五层以上为高区低区由市政集中供给，中区及高区由地下室泵站无负压设备供水生活给水、户外埋地采用内涂塑钢管，户内埋地采用PP-R塑料管排水污废合流系统设有伸顶通气管，污水经室外管网统一收集，通过化粪池排入城市污水管网污水、空调冷凝水排水横管及立管采用硬聚氯乙烯管，粘接或胶圈，地下室排污泵排出管采用镀锌钢管，螺纹连接雨水内排水系统焊接焊接钢管热水热水由市政集中热水供给螺纹连接、法兰连接钢塑复合管通风平时送排风采用镀锌钢板钢风管，法兰连接，土建在厨房、卫生间设风道，内壁应光滑、严密不透风镀锌钢板钢风管照明照明光源为白炽灯。管线在墙地面或屋顶保温层内暗配普通照明支线及插座支线穿PVC阻燃型聚氯乙烯硬质塑料管动力供电电源380、220V，5路物业进线，5路电业进线集中设电表箱，各户设用户配电箱，至各层住户线路沿桥架与穿管保护相结合引至各户配电箱采用YJV22型电缆直埋引入地下一层配电室避雷本工程为三类防雷建筑物，在顶层屋面装设避雷带，屋面风机、金属栏杆及其他凸出屋面金属物均与避雷带连接，为防侧击雷，每三层圈梁主筋、金属外窗等均与引下线柱子主筋进行电气连接。结构柱内主筋通焊做防雷引下线，并在其中一处设置接地电阻测试卡（连接板），距地面0.5m.屋面的防雷引下线和地面均采用12镀锌圆钢暗敷设，女儿墙上均采用10镀锌圆钢明敷设。电梯10台沈阳博林特电梯，其中5台为消防梯至地下1层，其余至首层。消防灭火报警联动控制系统水喷淋、消火栓地下明装，其他丝扣、法兰连接热镀锌钢管烟感自动报警其他楼宇自控、综合布线（只做预埋）3.自然条件3.1工程地质、地形本建设项目位于唐海县一中宿舍楼北侧，唐海县文教综合楼西侧，交通便利，场地高差起伏不大。勘察深度内存在饱和砂土液化潜势，液化等级轻微，地基土均匀稳定；地下水稳定水位埋深为1.00米，地下水对混凝土具有弱腐蚀性，对混凝土中的钢筋有中等腐蚀性；本场地标准冻深为0.8米。3.2现场施工条件3.2.1季节性施工条件：本工程施工阶段经历雨季、夏季和冬季，需要采取雨季防雨、夏季防暑和冬季施工等技术性措施。3.2.2交通运输条件：本工程场外交通较为便利，因场地条件的限制，场内临时道路无法形成环状。3.2.3场地情况：目前场地内正在进行降水作业。3.2.4临电临水：现场已有业主提供的临时电源和临时用水的水源接口，可以作为施工临时用电用水的接入点。第二节 工程特点及重点分析1.工程特点1.1本工程为一栋单体教师住宅建筑，规模较小。1.2外型新颖，异行构件较多本工程质量要求高，外型设计新颖，阳台、外檐及屋顶构件较多，模板施工时需要精心拼装，确保线条美观、造型优美。1.3本工程完善，设施齐全本工程系统多，功能齐全，主要有通风系统、空调系统、供暖系统、给排水系统、雨水系统、中水系统、消防系统、防雷接地、弱强电等系统。2.工程重点及施工关键2.1确保施工工期是重点建筑面积26880.6m2，施工期间跨越冬季、雨季。工程量较大，要求各分部分项工程安排紧凑，布置合理，尽可能利用工作面流水交叉作业，为专业分包及早插入创造条件，各专业密切配合，充分协调。2.2高层建筑施工安全管理是重点针对本工程的特点，制定相应的安全作业防护措施、机电安全措施和消防安全措施。同时加强施工人员安全教育，提高自身保护意识。 2.3本工程技术重点降水，高层建筑物垂直度的控制，保证设计几何尺寸，地下室、屋面、卫生间、厨房及外窗口的防水，外墙保温层施工，冬季施工等第三章 施工部署第一节 组织管理机构1. 项目组织机构图见图3.1-1。物资部生产副经理技术负责人经营副经理项目经理工程部综合办安质部预算部机电部财务部各劳务班组图3.1-1项目组织机构图2.工程岗位设置见表3.1-2。表3.1-1工程岗位设置一览表序号部门名称分类管理人员人员数量说明1项目管理层项目经理12生产副经理13技术负责人14经营副经理15工程部施工员16技术员17试验员18测量员2施工、技术员兼9资料员110机电部水、暖、电施工员111安质部质量员112安全员113物资部采购员114保管员1采购员兼15设备员1采购员兼16预算部合同管理员1预算员兼17预算员118财务部会计员119出纳员1会计员兼20综合办部门主任1第二节 施工部署1.施工流水段划分施工流水划分按图3.2-1所示位置分两段施工。图3.2-1 施工段划分图2.施工阶段划分 该工程施工划分为四个阶段，地下室及地下防水施工阶段、主体结构施工阶段、装饰装修及设备安装施工阶段、竣工清理工程整体验收阶段。地下室及地下防水施工阶段：该施工阶段包括地下筏板基础、地下一层结构、地下室防水施工及土方回填。主要解决筏板混凝土施工和防水混凝土问题。主体结构施工阶段：该阶段包括钢筋混凝土结构地上124层施工、二次结构等内容。该阶段重点解决主体结构冬季、雨季施工，确保结构施工质量。制定更加具体周密的施工方案和质量保证措施，确保结构施工按时完成，为装饰装修工程创造条件。上述两个阶段各专业主要是预留预埋。开始施工前先进行水、暖、电等各专业的预留预埋，加强各作业班组、土建等的紧密配合。各班组负责各专业的预留预埋，这样既合理地利用劳动力资源，又充分做到谁预埋谁施工的原则，做到分工合作，责任明确，维持前后道工序的连续性，防止后道工序的扯皮。装饰装修及设备安装施工阶段：该阶段包括所有室内装修、外装修以及水、电、消防、通风等各专业施工。施工中投入的专业多，人员多，各工种交叉作业多，也是整个工程的胜负决战时期。为了确保总工期的实现，首先在结构施工阶段就为装修工作创造条件，分层验收，具备条件后及时插入装修。尤其重要的是结合本工程装饰、机电等专业分包多，做好各专业施工的协调指挥工作，使各项工作有条不紊的进行，是确保工程竣工的关键。竣工清理工程整体验收阶段：该阶段主要搞好各层各部位的清理工作，为工程整体验收做准备。3.施工流程顺序施工流程见图3.2-2。图3.2-2总施工流程4.项目劳务安排本工程土建劳务分包安排1支劳务施工队。土建工程主要施工班组有钢筋班组、模板班组、混凝土班组、砌体班组、装饰班组、杂工班组。水暖、电劳务分包安排2支劳务施工队。第四章 主要施工技术措施第一节 钢筋工程1.钢筋加工由施工员统一编制配料表，钢筋加工队根据料表下料，并对每根构件进行挂牌标识，实行严格的领料制度。2.钢筋连接筏板基础钢筋采用滚压直螺纹套筒机械连接方式。现浇钢筋混凝土钢筋d18mm时采用滚压直螺纹套筒机械连接，满足施工工艺和施工质量要求；其余剪力墙、板钢筋采用绑扎搭接，梁、柱钢筋采用焊接方式连接。第二节 模板工程1、基础、墙及柱模板基础底板侧模采用砖胎模。地下室墙柱采用现拼木模板。正负零以上墙柱采用多层板现拼模板。2、梁、板模板所有梁板采用现拼木模板。现拼木模板主材采用18mm厚多层板、50mm100mm和100mm100mm木方。梁板模板按三层周转配置。第三节 混凝土工程全部采用预拌商品混凝土，主要采用地泵，辅助汽车泵和塔吊输送混凝土到操作面。第四节 脚手架工程1.外架主体结构阶段，地下室和一、二层以下采用双排、单立杆、落地式钢管脚手架，三层及以上采用悬挑脚手架。外墙外保温施工使用电动吊篮。包括外墙涂料在内的其他外檐装饰施工也采用电动吊篮。2.支模架框架柱采用灯笼架，现浇楼面采用扣件式钢管脚手架。第五节 防水工程1.地下室底板和地下室外墙：柔性防水，4mm+3mm厚SBS改性沥青防水卷材。2.屋面：3mm+3mm厚SBS改性沥青防水卷材。第五章 施工资源配置计划第一节 主要劳动力计划工种年月普工木工钢筋工砼工瓦工抹灰工架子工焊工防水工保卫电工水工总计10.0965045186662422214910.10650451862422214910.1165045186222214510.1265045186222214511.016611.026611.0364540168108222214111.0464540168108222214111.0564540168108222214111.0664540168108222214111.07681042122555411.08681042122555411.0968104232555411.1068104232555411.116452322211.12645232221.劳动力需用计划（表5.1-1 劳动力需用计划）第二节 主要周转材料计划材料名称规格单位需用数量进场时间木模板18mmm2自开工开始后，根据施工进度陆续进场木枋50100mmm3自开工开始后，根据施工进度陆续进场木枋100100mmm3自开工开始后，根据施工进度陆续进场安全立网1.86mm2外架开始搭设后陆续进场架管48t自开工开始后进场扣件个自开工开始后进场木架板4m长块自开工开始后进场1、主要周转材料计划（表5.2-1 主要周转材料计划）第三节 工程用材料需用量计划1.土建工程用材料需用量计划表5.3-1 土建工程用材料需用量计划序号名称规格型号单位数量成品/半成品备注1混凝土m3半成品2钢筋级t原材3钢筋级t原材4钢筋级t原材5空心砌块m3成品6高聚物改性沥青防水涂膜3mmm2半成品7高聚物改性沥青4mmm2半成品8厨卫聚氨酯涂膜1.5mmm2半成品9保温板100mmm2半成品2.安装主要材料需用量计划见表5.3-2。表5.3-2 安装主要材料需用量计划序号材料名称单位数量进场时间1电线管m2011年6月开始进场2电线电缆m2011年6月开始进场3开关插座个2011年6月开始进场4灯具套2011年6月开始进场5塑料给水管m2011年6月开始进场6UPVC管m2011年6月开始进场7钢管m2011年6月开始进场8配电箱台2011年6月开始进场9散热器片2011年6月开始进场10阀门个2011年6月开始进场11风口风阀个2011年6月开始进场第四节 主要施工机械设备需用计划1.土建主要施工机械设备需用计划表5.4-1主要施工机械设备需用计划序号机械或设备名称型号规格数量国别产地额定功率(KW)备注1塔吊50m臂长QTZ631台国产63垂直运输2人货电梯1台国产38垂直运输3混凝土输送泵HBT601台国产 75混凝土输送4搅拌机350L1台国产7.5砌筑、抹灰5钢筋切断机GJ-40-12台国产7.5钢筋制作6钢筋弯曲机GW-402台国产2.8钢筋制作7钢筋调直机GT4/82台国产5.5钢筋制作8直螺纹套丝机1台国产5.5钢筋连接9圆盘锯3001台国产3模板制作10空压机0.92台国产12打撮混凝土11交流电焊机BX-5002台国产36钢筋构件加工12混凝土振动电机5台国产2.2混凝土振捣13插入式振动棒505根国产混凝土振捣14插入式振动棒305根国产混凝土振捣15平板振动器1台国产1.5混凝土浇筑16污水泵5台国产5基础抽水17潜水泵18台国产5基础抽水18强力打夯机5台国产1.5回填夯实19平板车1台国产材料运输20挖掘机Hitachi1202台日本土方开挖20汽车5辆国产土方开挖22装载机501台国产土方开挖第六章 施工准备第一节 组织准备1.组建项目经理部根据工程特点，按照总承包管理组织机构设置的要求，确定主要管理人员岗位，遵循合理分工、密切协作、因事设职和因职选人的原则，建立起有着丰富施工经验，有开拓精神和工作效率高的项目经理部。2.采用项目法施工管理以项目经理为首的整个项目部，严格实施ISO9000、ISO1400、OHSAS1800系列标准，使施工全过程处于受控状态；同时公司与项目签订目标合同，明确各自的权利和义务，以质量、工期为目标，以安全生产、文明施工、成本控制、现场综合管理、服务等为考核依据，确保施工任务圆满完成，为业主提供满意的产品和服务。3.选定劳务队准备劳务招标文件，进行劳务招标，由公司总包和项目共同参与，确定劳务队，并签定合同。选择专业水平高、组织健全的作业队伍，优先考虑曾参加过高层房建工程和同类群体工程施工技术骨干人员和骨干班组。4.组织劳动力进场按照开工日期和劳动力需要量计划，组织劳动力进场，安排好工人生活，并签订劳务用工合同。进场前必须对所有职工进行入场教育工作，包括：规章制度、安全施工、操作技术、质量标准和精神文明教育等五方面。要求进入施工现场的参施人员，必须进行施工前的安全和质量培训，并进行强制性条文的学习和考核，以提高施人员的素质。第二节 技术准备1.图纸审核在接收到工程图纸和有关设计文件后，项目部将迅速组织工程技术人员认真核对图纸及其他文件中的尺寸，了解设计意图，查阅理解业主/设计单位所提供的规范、设计资料和要求，检查施工图是否完整、齐全，是否符合相关规范的要求；各专业之间的施工图是否交圈，有无矛盾和错误；建筑与结构图在坐标、尺寸、标高及说明方面是否一致，技术要求是否明确；掌握拟建工程的特点和结构形式，提前提出问题，由总包转交监理单位，并组织召开图纸会审会议，作好“图纸会审记录”，作为指导施工的依据。2.桩点交接与复测会同建设单位、监理单位现场进行测量控制桩点交接，桩点复核无误后据以布设地表平面控制网，控制网按测规要求施测，并将控制网测量成果书报监理，经监理工程师签认。3.编制实施性施工组织设计及技术交底根据施工图纸、施工规范以及现场实际情况，组织相关技术人员编制开工报告、实施性施工组织设计和相关技术交底工作，并报总包、业主和监理工程师批准后实施，详细内容见表6.2-1。表6.2-1 计划编制的施工方案一览表序号方案名称备注1施工组织总设计2临建施工方案3临水、临电施工方案4项目质量计划5项目环境/职业健康安全保证计划6施工测量专题方案7塔吊基础施工方案8地下防水工程施工方案9混凝土施工方案10钢筋施工方案11梁板模板施工方案12大钢模施工方案13外架施工方案14二次结构施工方案15装修施工方案16保温施工方案17卫生间防水施工方案18屋面施工方案19塔吊安装和拆除方案20施工电梯安装和拆除方案21季节性施工方案4.拟定试验、试配计划在工程开工前，项目经理部将建立起完善的试验管理体系，制定出适合本工程的试验计划(见表6.2-2)，尤其是工程中采用的新材料、新工艺的试验工作计划，准备检验、试验、设备、仪器、仪表、工具等。在场内设立现场标养室，以完善和配套所有检测项目现场所能完成的部分，从而确保工程试验质量。表6.2-2 试验工作计划一览表序号材料名称组批原则1水泥袋装水泥：对同一水泥厂生产、同期出厂的同品种、同强度等级、同一出厂编号的水泥为一验收批，但一验收批的总量不得超过200t。2砂以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计。每一验收批取样一组(20kg)。3普通混凝土每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于一次；每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；当一次连续浇筑超过1000m3时，同一配合比混凝土每200m3混凝土取样不得少于一次；每一楼层，同一配合比的混凝土，取样不得少于一次。4抗渗混凝土同一混凝土强度等级、抗渗等级、同一配合比，生产工艺基本相同，每单位工程不得少于两组抗渗试块(每组6个试块)；连续浇筑混凝土每500m3应留置一组抗渗试件(一组为6个抗渗试件)。5加气混凝土砌块以同一生产厂家、同等级的砖每1万块为一验收批，不足一万块也按一批计。每一验收批取样一组(5块)。6冷轧带肋钢筋同牌号、同规格、同一生产工艺、同一交货状态，每60t为一验收批，不足60t也按一批计。每一验收批取样4个。7滚压直螺纹套筒连接钢筋头同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批，不足500个接头也按一批计。每一验收批取样3个。8防水材料以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，5001000卷抽4卷，100499卷抽3卷，100卷以下抽2卷。9保温板同品种、同规格按规定每5001000为一个检验批。10砂浆砌筑砂浆：以同一砂浆强度等级，同一配合比，同种原材料每一楼层或250m3砌体为一取样单位，每取样单位标准养护试块的留置不得少于一组(每组6块)。建筑地面用水泥沙浆：以每一层或1000m3为以检验批，不足1000m3也按一批计。每批取样至少一组。5.掌握工程的建筑、结构形式和特点根据建筑风格和结构形式确定需采用的合理技术，复核主要承重结构或构件的强度、刚度和稳定性能否满足施工要求。6.原始资料调查分析自然条件调查分析：了解现场地形、工程地质、水文条件、地上地下障碍物、交通状况。技术经济条件调查分析：周边地区生产企业、资源、交通运输、水电及能源、主要设备材料和特殊物资，以及其生产能力的调查。7.编制施工图、预算和计划成本 根据施工图、工程承包合同以及公司的管理办法，及时编制施工图、预算和计划成本。第三节 现场准备1.在工程开工前，将临时道路、出入口等的安排、施工现场总平面布置图连同做法说明一起报总包、业主和监理审批。根据审批后的施工总平面图及做法，完成临时道路、场地的硬化，围挡、大门以及临时用房的搭建。2.会同建设单位、监理单位、基坑开挖单位、总包进行基坑移交。3.建立现场测量控制网：根据勘测单位给定的永久性坐标和高程控制点，按照建筑总平面图要求，进行施工场地闭合导线和水准线路控制网的布设，设置工程施工的临时控制测量标桩（网）。4.编制实施性施工临时用水、临时用电专题方案，根据施工方案，完成临时水、电管网的布设工作。5.编制实施性塔吊布置、安装、拆除专题方案，根据施工方案，完成塔吊基础和塔吊安装、报验工作。6.组织施工机具进场根据设备需用量计划，按施工平面图要求，组织施工机械、设备和工具进场，按规定地点和方式存放，并应进行相应的保养和试运转等项工作。7.组织材料物资进场根据材料需用量计划，分阶段及时组织材料进场，确保施工需要。第七章 施工现场总平面布置第一节 施工现场现状及存在问题1.目前现状1.1施工现场基本实现三通一平条件，地在西面、北面共设两个出入口。1.2 水电情况：业主在现场东北侧提供1台10KV变压器，在现场的提供东侧提供管径为DN100的施工、生活水源。2.面临的主要问题2.1施工现场场地较小，工人生活区需要安排在场地以外。第二节 施工总平面布置说明为满足施工生产的需要，结合招标文件的要求，拟将现场办公室、库房、加工区、材料堆场等置于甲方制定的场地内。具体布置如下：1.总包管理人员、监理、甲方办公和生活设施办公和生活设施布置在甲方制定的场地内，办公、生活用房采用彩钢板房，设办公室、宿舍、厕所、浴室、食堂和餐厅。办公区、生活区全封闭管理。2.工人生活设施拟修建在甲方指定场地内，宿舍采用彩钢板活动房，设食堂、浴室、厕所等设施。修建围墙，全封闭管理。3.现场围墙、大门和场内临时道路现场开设2个大门，一个永久性大门，位于拟建建筑物的东侧，外侧树立企业标志。一个临时性大门，位于拟建建筑物的西侧。鉴于业主已修建北侧围挡，开工前，砌筑完成西侧围墙，高度不低于2米。施工现场地面全部硬化。施工道路路面宽4米，采用200mm厚C20混凝土，临建地面和材料堆场采用80mm厚C15混凝土硬化，混凝土地面间排水沟设置一定的坡度，排水沟沿现场四周及临建四周贯通布设。4.现场材料加工、堆放场地4.1模板现场木工加工棚采用用工具组合式，棚内安设模板加工机械，集中加工后挂牌标识。4.2钢筋钢筋加工棚采用用工具组合式，棚内设钢筋加工机械，集中加工后挂牌标识。4.3水泥、砂、石水泥、砂、石的堆放场地随不同施工阶段调整。 4.4 其他材料 在现场设置材料库房、材料堆场，保管小型材料机具，钢管、木架板等周转材料。5.现场机械设备布置为保证施工进度，现场垂直水平运输主要采用1台QTZ63(臂长50m)塔吊，根据施工现场布置在合理位置。（见施工总平面布置图）在0.00以上二次结构开始后，安装1台人货电梯辅助塔吊进行垂直运输。混凝土采用1台固定式混凝土输送泵泵送至操作面，同时预备两个灰斗，必要时用塔吊吊运混凝土。砂浆搅拌机随施工阶段不同调整布置位置。6.施工临时用水施工用水，从业主指定点接入现场。整体施工区域平面内，将水管接至每个用水点，同时保证两个供水点距离不大于50米。为防冬季水管冻坏，水管埋深不少于800mm，外露部分要采取保温措施。7.施工临时用电主电缆线拟采用185带铠和120带铠的五芯铝电缆线，穿塑料套管地下暗敷埋设。 现场设1个配电柜，位于场地北侧。分配电箱安放于各施工点。0.00以上施工时，每两个楼层设一个分配电箱。施工区照明用电采用绝缘线，24V安全电压，动力线路采用电缆线。动力线与照明线分开布置。8.施工排水布置现场排水设计为有组织排水系统，在基坑四周和临建四周修筑300mm宽、400mm深、坡度为3的砖砌明沟作为排水沟。现场所有施工废水、污水都通过沉淀池处理后，再排入市政污水管线。同时尽量循环使用，比如冲洗车辆，洒水抑尘，节约能源。9.消防设施的布置消防栓：本施工场地内利用自来给水管作消防用水，拟在场地四周设置4个消防栓。灭火器：备泡沫灭火和干粉灭火器，以应付不同类型的火灾事故，布置(悬挂)于醒目处，间距控制20m30m。10.环卫设施的布置洗车槽：位于西大门处，凡出入车辆均冲洗底盘和轮胎，不带泥上路。沉淀池：现场共设2个沉淀池。化粪池：现场设置水冲式厕所一个，设置化粪池一个。垃圾处理：设垃圾站2个，分类堆放，然后集中处理并运出工地。11.临建设施表7.2-1 临建设施一览表序号名称单位数量备注1办公室间/面积5/90现场2工人值班室间/面积1/18现场3库房间/面积1/90现场6木工棚M2120现场7水泥库M230现场8钢筋加工棚M2120现场9门卫室个1现场10混凝土路面M2520现场11混凝土硬化地面M275现场12砖砌围墙M30现场14工人宿舍M21200现场外15其他附属用房M2100现场外第三节 施工总平面布置图1.施工现场总平面布置示意图；2.施工现场排水系统平面示意图；3.施工现场安全标志平面布置图；第八章 定位和测量放线施工方案第一节 施工测量概述本工程在业主提供的原始平面控制点、高程控制点的基础上建立施工平面控制网及高程控制网。进场后立即监理、业主进行测量控制点交接，交接后复核，做出复核记录
