电源施工安装工艺和技术要求.doc

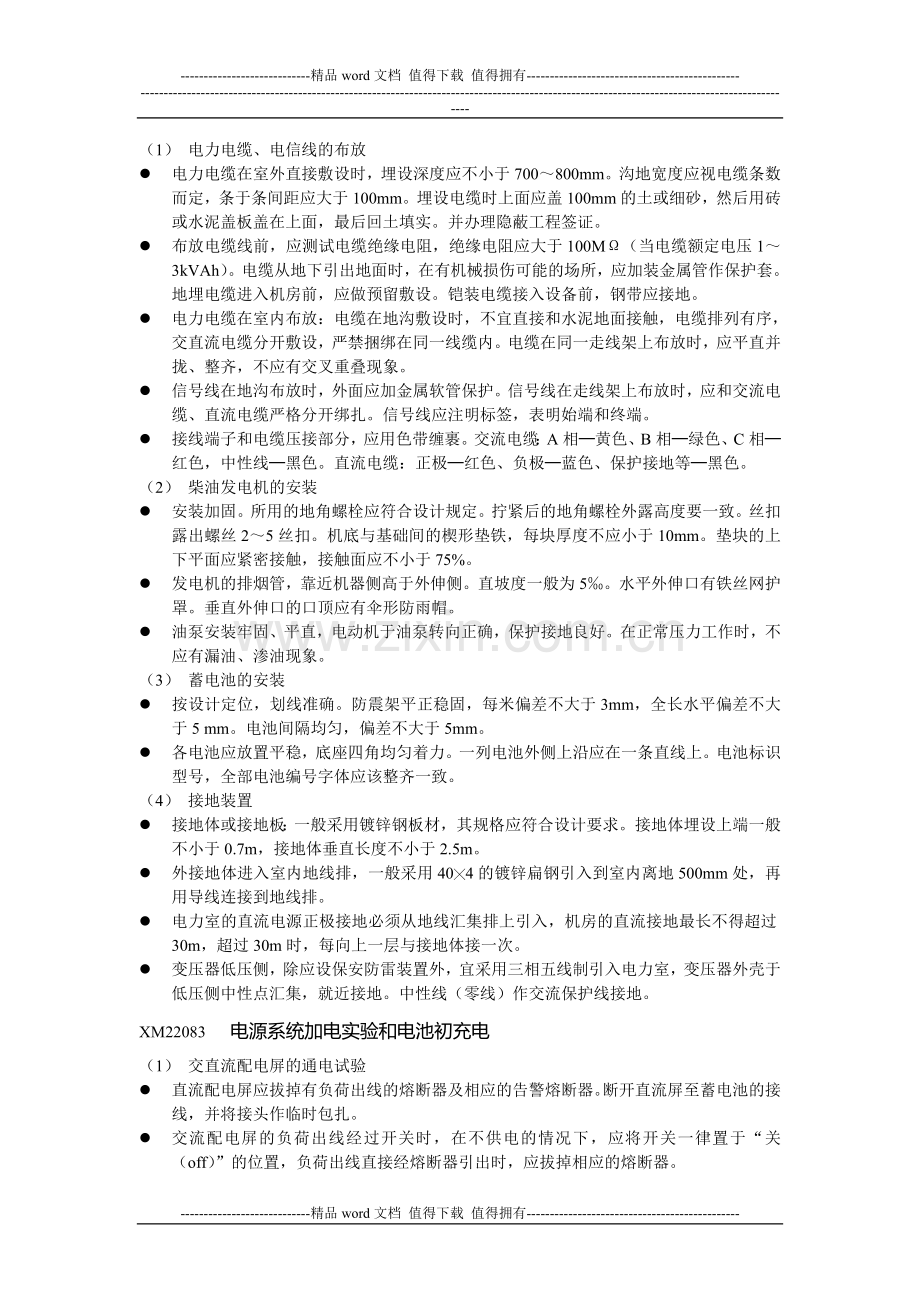

-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】电源施工安装工艺和技术要求（1） 电力电缆、电信线的布放l 电力电缆在室外直接敷设时，埋设深度应不小于700800mm。沟地宽度应视电缆条数而定，条于条间距应大于100mm。埋设电缆时上面应盖100mm的土或细砂，然后用砖或水泥盖板盖在上面，最后回土填实。并办理隐蔽工程签证。l 布放电缆线前，应测试电缆绝缘电阻，绝缘电阻应大于100M（当电缆额定电压13kVAh）。电缆从地下引出地面时，在有机械损伤可能的场所，应加装金属管作保护套。地埋电缆进入机房前，应做预留敷设。铠装电缆接入设备前，钢带应接地。l 电力电缆在室内布放：电缆在地沟敷设时，不宜直接和水泥地面接触，电缆排列有序，交直流电缆分开敷设，严禁捆绑在同一线缆内。电缆在同一走线架上布放时，应平直并拢、整齐，不应有交叉重叠现象。l 信号线在地沟布放时，外面应加金属软管保护。信号线在走线架上布放时，应和交流电缆、直流电缆严格分开绑扎。信号线应注明标签，表明始端和终端。l 接线端子和电缆压接部分，应用色带缠裹。交流电缆：A相黄色、B相绿色、C相红色，中性线黑色。直流电缆：正极红色、负极蓝色、保护接地等黑色。（2） 柴油发电机的安装l 安装加固。所用的地角螺栓应符合设计规定。拧紧后的地角螺栓外露高度要一致。丝扣露出螺丝25丝扣。机底与基础间的楔形垫铁，每块厚度不应小于10mm。垫块的上下平面应紧密接触，接触面应不小于75%。l 发电机的排烟管，靠近机器侧高于外伸侧。直坡度一般为5。水平外伸口有铁丝网护罩。垂直外伸口的口顶应有伞形防雨帽。l 油泵安装牢固、平直，电动机于油泵转向正确，保护接地良好。在正常压力工作时，不应有漏油、渗油现象。（3） 蓄电池的安装l 按设计定位，划线准确。防震架平正稳固，每米偏差不大于3mm，全长水平偏差不大于5 mm。电池间隔均匀，偏差不大于5mm。l 各电池应放置平稳，底座四角均匀着力。一列电池外侧上沿应在一条直线上。电池标识型号，全部电池编号字体应该整齐一致。（4） 接地装置l 接地体或接地板：一般采用镀锌钢板材，其规格应符合设计要求。接地体埋设上端一般不小于0.7m，接地体垂直长度不小于2.5m。l 外接地体进入室内地线排，一般采用404的镀锌扁钢引入到室内离地500mm处，再用导线连接到地线排。l 电力室的直流电源正极接地必须从地线汇集排上引入，机房的直流接地最长不得超过30m，超过30m时，每向上一层与接地体接一次。l 变压器低压侧，除应设保安防雷装置外，宜采用三相五线制引入电力室，变压器外壳于低压侧中性点汇集，就近接地。中性线（零线）作交流保护线接地。XM22083 电源系统加电实验和电池初充电（1） 交直流配电屏的通电试验l 直流配电屏应拔掉有负荷出线的熔断器及相应的告警熔断器。断开直流屏至蓄电池的接线，并将接头作临时包扎。l 交流配电屏的负荷出线经过开关时，在不供电的情况下，应将开关一律置于“关（off）”的位置，负荷出线直接经熔断器引出时，应拔掉相应的熔断器。l 调试前按设计规定铺好绝缘垫。所用工具、仪表绝缘良好。初加电时，一人在机前操作、另一人在机区观察。发现有爆裂声和火花时，应即通知机前的操作人员切断电源。待查明原因，排除故障后再开机。（2） 调试前的检查l 按照设备原理图与是施工图，逐个检查新装配电屏的一次回路接点，和二次回路接点是否正确。接线端子螺丝要拧紧、牢固。接地保护符合规范。l 刀闸应转换灵活，松紧适度。继电器活动应灵活。并无长阻或松动现象。触电接触良好。表面无金属屑或烧伤之处。（3）通电试验l 用万用表交流电压挡测量输入交流电压，额定电压应为380V，合上交流屏主闸刀，市电或油机“指示灯应明亮。l 扳动交流屏上的电压测试转换开关，电压表能正确指示三相线电压，用万用表测量各开关，熔断器的三相电压平衡。（4） 信号告警系统试验l 停电告警，将“停电来电”开关置于停电，拔掉停电告警继电器，应铃响、灯亮。此时将“停电来电”开关置于来电侧。即铃停灯灭。l 来电告警，将“停电来电”开关置于停电侧，此时告警应铃向、灯亮。l 当交流停电时，应自动接通事故照明电路（5） 直流屏、整流器加电l 接通直流电压，电压应表应有指示。当接上假负载时，电流表应有指示。调整流器时，断开电池接线，并将接头临时包扎。l 整流器运行时，将整流器选择开关，调至浮充工作制，调整整流器输出高电压（48V）高点为59V。此时直流屏电压过高灯亮铃响。然后下调至44V，直流屏底电压告警，灯亮铃响。l 用调压器调整外市电上限420V。整流器显示电压高，自动停电。并发出停电告警。然后把外市电重新调整电压下限318V。整流器显示电压低，自动停机。并发出停电告警l 直流屏接上假负载，整流器调到浮充稳压状态53.6V，变动假负载。满载情况下，观察整流器稳压精度，输入电压由最大变成最小时，整流器输出电压值不超过1%l 整流器输出电流：输出电压在4856V范围内变换时，整流器应能输出额定电流。l 整流器在满负荷时，不带蓄电池。侧杂音电压电话衡重杂音，应2mV，峰杂音电压200mV。l 当系统在断电之后，重新启动时，应按电池放电容量或放电时间确定进行补充，或浮充，补充结束后自动转入浮充状态。充电过程自动控制。（6） 蓄电池的充电和放电l 目前，通信电源都采用免维护密封型蓄电池。这种电池，生产厂家在制作蓄电池时对板极进行了初充电。使用时只需补充充电便可以投入使用，不需要初充电。l 蓄电池初次加电时应：测量每只电池的单只电压，应在2.15V左右。浮充对电池组进行补充充电，补充充电基本在24小时左右。补充充电结束，静止1小时，可以进行放电试验。蓄电池放电：放电率一般采用10小时率，放电容量为额定容量的80%。例如一组48V2000Ah的蓄电池，放电时，假负荷电流应调在200Ah，并做好放电时间记录、总电压纪录、单只电池电压纪录，放8小时。放电期间，认真纪录放电过程。发现个别单只电池下降很快，低于1.8V时，应立即停止放电，检查原因，更换该只电池，保证整流电池供电安全性，可靠性。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54l-精品word文档 值得下载 值得拥有-
