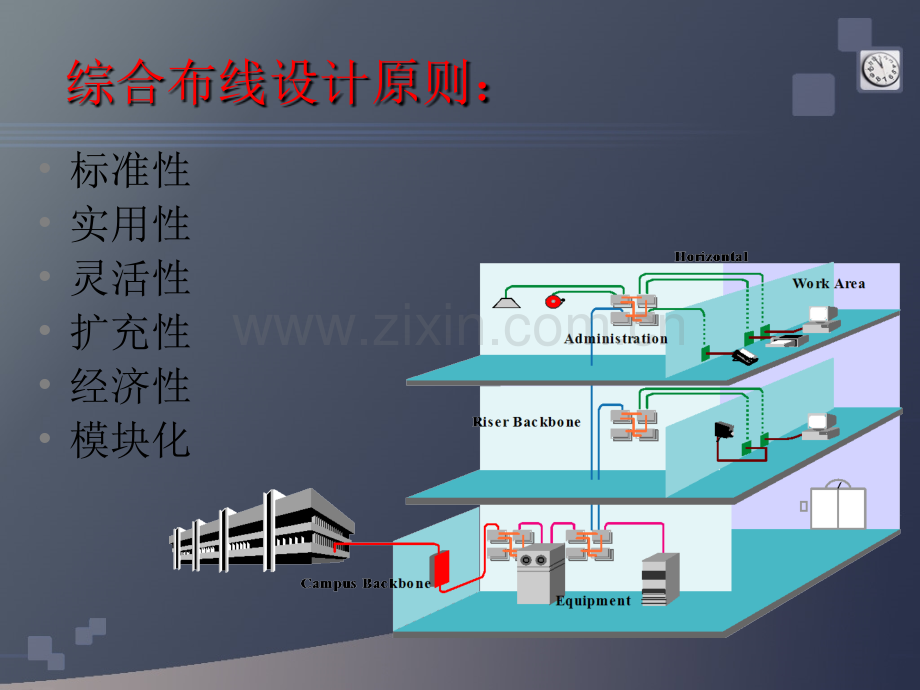

综合布线施工综合布线施工标准性实用性灵活性扩充性经济性模块化综合布线设计原则：施工依据施工依据综合布线系统工程设计规范GB 50311-2007综合布线系统工程验收规范 GB 50312-2007智能建筑工程质量验收规范GB50307-2002智能建筑设计标准GB/T50314-2006商用建筑线缆标准EIA/TIA-568B商业建筑通讯路径和空间标准EIA/TIA-568B信息技术互连国际标准ISQ/IEC11801通信布线系统信息技术欧洲标准EN50173 用户现场施工条件施工的基本要求施工的基本要求1、施工求现场要有技术人员监督、指导2、施工必须有记录，做到清晰、有序3、敷设若干备用线4、注意高低线路分开敷设5、不影响建筑结构和强度施工前准备施工前准备（1 1）环境条件和施工准备环境条件和施工准备 1、熟悉掌握和全面了解设计文件和图纸 详阅工程设计文件和施工图纸 核对施工图纸并进行安装技术交底 2、现场调查工程环境和施工条件 建筑物结构调查 原有管槽调查 设备存储室准备 3、编制施工进度顺序和组织计划施工前准备施工前准备(2)(2)设备、器材、仪表和工具的检验设备、器材、仪表和工具的检验 1、设备和器材检验 工程中所应用的设备、线缆、配线接续部件等主 平共处要器材详细清点和抽样测试 铜缆或光缆型号、规格、线径、芯数和防火等级 型材和管槽的材质、规格、型号符合设计要求 2、仪表和工具检验 铜缆测试精度要求：六类三级，六类之前二级 施工工具使用安全：电钻、射钉枪、各种钳剪、光 纤切割器等表表1开工申请单开工申请单工程名称：项目编号：建议开工日期：年 月 日计划完工日期：年 月 日工程负责人姓名：上一工作验收证书编号：备注：（应附的附件清单）承包商（签字）：日期：总监理工程师或甲方负责人意见：（1）本工程准许开式；（2）本工程不能开工）总监理工程师或甲方负责人（签字）：日期：施工使用表格(1)表表2施工技术方案申报表施工技术方案申报表工程名称：项目编号：监理工程师致或甲方负责人_：现报上工程技术、工艺方案，方案详细说明和图表见附件，请予审查批准。承包商（签字）：日期：监理工程师或甲方负责人意见：同意 修改后再批 不同意（附理由）监理工程师或甲方负责人（签字）：日期：施工使用表格(2)表表3进场材料报验单进场材料报验单施工使用表格(3)致（监理工程师或甲方负责人）_：下列建筑材料经自检试验符合技术规范要求，报请验证，并准予进场。附件：1、材料出厂合格证；2、材料质量保证书；3、材料自检试验报告。承包商（签字）：日期：设备名称材料来源、产地材料规格用途本批材料量承包商的试验试样来源取样地点、日期试验日期、操作人试验结果致（承包商）：上述材料经抽验，表明：符合/不符合合同技术规范要求，可以/不可以进场使用。监理工程师或甲方负责人（签字）：日期：表表4进场设备报验单进场设备报验单施工使用表格(4)致（监理工程师或甲方负责人）_：下列施工设备已按合同规定进场，请你查验签证，准予使用。设备名称规格型号数量进场日期技术状况拟用处所备注致（承包商 ）：经查验：1、性能、数量能满足施工需要的设备：（准予进场使用的设备）2、性能不符合施工要求的设备：（由承包商更换后再报的设备）3、数量或能力不足的设备：（由承包商补充的设备）4、配足所需设备期限：年 月 日 承包商：日期：表表5付款申请表付款申请表施工使用表格(5)工程名称：项目编号：致（监理工程师或甲方负责人）_：兹申请支付_年_月份完成下列工程项目的进度款_无。作为本期的全部付款。承包商：日期：内容工程名称计量证书表号及编号申请付款数监量工程师审核数监量工程师批准数支付动员预付款材料预付款保留金其他小计本期付款总额：附注：1、将按监工程师批准的付款额签发支付款 2、支付的其他项目包括索赔、价格调整、材料预付款 监理工程师或甲方负责人：日期：表表6工程进度月报表工程进度月报表施工使用表格(6)工程名称：项目编号：清单项工程号内容单位估计数量至期未累计完成量本期完成量单价元/人民币本期合价元/人民币 本项合同总价：_本期完成占本项合同总价的_%，合计：_元。至期未累计完成本项合同价：_,期未累计完成占本项合同总价的_%承包商：日期：表表7工程验收申请单工程验收申请单施工使用表格(7)工程名称：项目编号：致（监理工程师或甲方负责人）_：下列作业已完成，申请验收，以便进行下一步工程_施工。验收工作内容：承包商：日期：管槽系统施工管槽系统施工管槽施工要点 尽量采用暗敷管路或槽道(又称桥架)根据综合布线电缆分布状况，结合建筑结构条 件组织施工 暗敷管路某些段落必须有一定的备用管路 暗敷管路以直线为主，尽量不选弯曲路由 暗敷槽道一般在天花板内，要求垂直净空不少 于80mm，以便于槽盖开启和闭合综合布线系统管线工程的主要应注意以下几个问题：1、管线采用的材质 2、管线的敷设方式 3、管线的弯曲半径 4、管线的利用率 管管 路路 施施 工工管管 路路 施施 工工 暗敷管材暗敷管材(1)(1)1、薄壁钢管（DG）：又称电线管、黑铁管、薄管。有一定的机械强度、耐压力和耐蚀性较差，有屏蔽性能。适用场合：一般建筑内暗敷管路中均可采用，尤其是电磁干扰影 响大的场所应采用，不宜在有腐蚀或承受压力的场合使用。2、厚壁钢管(G)：又称对边焊接水管、厚管。机械强度较高、耐压力高和耐蚀性好，有屏蔽性能。适用场合：可设在建筑底层和承受压力的地方使用，在有腐蚀的地段 使用时应作防腐处理，尤其适用于电磁干扰影响较大的场合。管管 路路 施施 工工 暗敷管材暗敷管材(2)(2)3、硬聚氯乙烯塑料管(VG):又称PVC管。易弯曲、加工方便、绝缘性好、耐腐性高、抗压力差、屏蔽性能差。适用场合：不宜在有压力和电磁干扰较大的地方使用，在有腐蚀 或需要绝缘隔离的地段使用较好。4、软聚氯乙烯塑料管(VG):与硬聚氯乙烯塑料管相似，绝缘性稍低。适用场合：与硬聚氯乙烯塑料管相似，一般暗敷管路系统均可使用，但与电力线路过于接近进不宜采用。管管 路路 施施 工工 暗敷方式暗敷方式(1)(1)管管 路路 施施 工工 暗敷方式暗敷方式(2)(2)管管 路路 施施 工工 暗敷管路的弯曲暗敷管路的弯曲1、暗敷管路以直线为主，尽量不选弯曲路由。直管不超过30米，如超长则须设置一接线箱，以便放线。2、暗敷管径弯曲半径：暗管外径50mm时，则弯曲半径不小于其外径的6倍 暗管外径50mm时，则弯曲半径不小于其外径的10倍3、转弯的夹角角度不小于90，不应有两个以上的弯曲，且不过15米4、管路中不能出现“S”或“U”形弯管管 路路 施施 工工 管线利用率管线利用率线缆敷设地段最大管径限制电缆管径利用率%备注直线管路弯曲管路暗敷在底层地坪不作限制506040 50 设在墙内的穿线钢管一般不受限制，可用32mm，在一般情况不超过25mm暗敷在楼层地坪一般为25特殊为32506040 50暗敷在墙壁内一般为25506040 50暗敷在天花板内不作限制506040 50穿放对绞线25管径利用率=电缆外径/管道的管孔内径 槽道又称桥架，其制造材料有金属和非金属材料两类。它主要用于支承和安放建筑内的各种缆线，一般由托盘、梯架的直线段、弯通、连接件、附件、支承件和悬吊架等组成。槽槽 道道 施施 工工桥架分为三种形式：1、托盘式 2、梯架式 3、线槽式槽槽 道道 施施 工工 托盘式槽道托盘式槽道 适用于无电磁干扰不需要屏蔽的地段，或环境干燥清洁、无灰、无烟等污染的场所，以及要求不高的一般场合。托盘式槽道，又称有孔托盘式槽道或托盘式桥架：它由带孔洞眼的底板和无孔洞眼的侧边所构成的槽形部件。槽槽 道道 施施 工工 托盘式槽道组件托盘式槽道组件1、直线段：2m、3m、4m、6m的标准长度，常用2m。2、弯通：是一段能改变方向和尺寸的用于承托电缆刚性非直线段基本部件。常用内弯半径R为300、600、900mm三种。水平弯通水平三通水平四通垂直凸弯通槽槽 道道 施施 工工 梯架式槽道梯架式槽道 适用于环境干燥清洁、无外界干扰的一般场合，以及要求不高的一般场合。梯架式槽道，又称梯级式桥架：是一种敞开式结构，两侧设有档板，以防线缆溢出；底部由若干个横档组装构成的梯形部件。槽槽 道道 施施 工工 梯架式槽道组件梯架式槽道组件1、直线段：2m、3m、4m、6m的标准长度，常用2m。2、弯通：是一段能改变方向和尺寸的用于承托电缆刚性非直线段基本部件。常用内弯半径R为300、600、900mm三种。水平弯通水平三通水平四通垂直凹弯通槽槽 道道 施施 工工 线槽式槽道线槽式槽道 适用于防止外界各种气体或液体等条件较恶劣的场合，如部件为金属，侧具有抑制处部电磁干扰性能，适用需要屏蔽场所。线槽式槽道：它是由底板和侧边构成或由整块钢板弯制成的槽形部件，再配上盖子时，成为一种全封闭结构。槽槽 道道 施施 工工 线槽式槽道组件线槽式槽道组件1、直线段：2m、3m、4m、6m的标准长度，常用2m。2、弯通：是一段能改变方向和尺寸的用于承托电缆刚性非直线段基本部件。常用内弯半径R为300、600、900mm三种。水平弯通 异径接头 上垂直三通 水平弯通传输系统施工传输系统施工 综合布线系统分六个子系统，而每个子系统所涉及的施工项目和对象各有不同：1、工作区子系统：模块端接和面板安装2、水平子系统：水平线缆布放3、通讯间子系统：模块或配线架端接4、建筑物主干子系统：线缆在室内的布放5、设备间子系统：模块或配线架端接6、建筑群子系统：线缆在室外的敷设综上所述，线缆的施工集中在水平、建筑物和建筑群子系统内。预先注意事项预先注意事项传输系统施工n 选择合适的室内/室外类型线缆n常用的水平线缆绝大部分是室内线缆n室内类型线缆的护皮不能防护雨水，潮气等n室内线缆受潮湿，性能会完全改变n 确认线管内干燥、不潮湿n如果有潮湿，可以用吹风装置(或吸尘器)将管道吹干n 在管道内预穿拉绳或钢丝建筑物主干线缆施工建筑物主干线缆施工(1)注意：穿越楼面的主干空隙之间必须填充防火堵料建筑物主干线缆施工建筑物主干线缆施工(2)2、垂直线槽中敷设大对数主干时，每隔1.52米应绑扎固定；水平电缆在垂直线槽中，应每20根绑扎一捆，然后每隔1.52米进行绑扎固定；1、避免因电缆自重使电缆受到过大的拉力；3、大对数或光缆主干在两端预留510米，以备配线架端接。4、垂直主干自上而下敷设，且每隔三层须将电缆全部抽回楼面，绑扎好后再向下敷设；扎带不要捆扎过紧过紧会破坏双绞线内各线对相对位置结构和线对绞合结构，带来串扰增加和回损增加建筑物主干线缆施工建筑物主干线缆施工(3)水平子系统线缆施工水平子系统线缆施工 水平子系统是将水平线缆从干线交接间楼层配线架连接到整个楼层的工作区通信引出端（即信息插座）。水平线缆的敷设，须根据建筑结构的特点、楼层房间平面布置和通信插座的分布情况，从线缆长度最短、工程造价最低、安装施工最方便和符合布线施工标准等多方面考虑。1、天花板吊顶内敷设线缆2、地板下敷设线缆水平子系统线缆施工水平子系统线缆施工 分区法分区法适合于开放办公室集中点水平线缆敷设。水平子系统线缆施工水平子系统线缆施工 内部布线法内部布线法适合于中间设有立柱大开间的水平线缆敷设。水平子系统线缆施工水平子系统线缆施工 天花板槽道布线法天花板槽道布线法适合于中间设有立柱大开间的水平线缆敷设。水平子系统线缆施工水平子系统线缆施工 槽道与管路结合布线槽道与管路结合布线 适合于 各类情况 的水平线 缆敷设。水平子系统线缆施工水平子系统线缆施工 地板下管道布线地板下管道布线 适合于 中间无立 柱大会议 室或大办 公室的水 平线缆敷 设。水平子系统线缆施工水平子系统线缆施工 高架地板下布线高架地板下布线 适合于计算机房 等有高架地板办公 室的水平线缆敷设。水平子系统线缆施工水平子系统线缆施工 蜂窝地板下布线蜂窝地板下布线 适合于蜂窝地板 的办公室水平线 缆敷设。水平子系统线缆施工水平子系统线缆施工 护壁电缆管道布线护壁电缆管道布线 适合于各类情况 办公室的水平线 缆敷设。水平子系统线缆施工水平子系统线缆施工 与其他管线净距与其他管线净距双绞线对称电缆与其它管线最小净距(mm)序号管线种类平行净距垂直交叉净距 序号管线种类平等净距垂直交叉净距 1避雷引下线10003005给水管150202保护地线50206煤气管30203热力管5005007压缩空气管150204包封热力管300300水平子系统线缆施工水平子系统线缆施工 与其电力线路净距与其电力线路净距项 目电力线路的具体范围（380V）5kVA双绞线对称电缆与电力线路平行敷设130300600有一方在接地槽道或钢管中敷设70150300双方均在接地槽或钢管中敷设1080150双绞线对称电缆与电力线路最小净距(mm)注：平行长度小于10m，最小间距为10mm；双绞线对称电缆为屏蔽 结构时，最小净距可适当减小，但应符合设计标准。剥皮不要割伤铜芯不能有急剧的弯折或打结弯曲不能小于4倍线缆外径避免拉伤外皮线缆不能有拧转或扭曲发生线缆布放注意线缆布放注意(1)水平子系统线缆施工n 最小弯曲半径 铜缆不能小于4倍外径 光缆不能小于6倍外径n 避免锐角的弯折n 线缆不应有折痕n 有弯折后，应立即 抚平，恢复线缆正 常(虽然不能完全恢复原有性能)线缆布放注意线缆布放注意(2)水平子系统线缆施工n 线缆不能有拧转或扭绞n 线缆不能打结n拧转、扭绞和打结会破坏双绞线内各线对相对位置结构和线对绞合结构，带来串扰增加和回损增加线缆布放注意线缆布放注意(3)水平子系统线缆施工n 不要用力拉扯线缆(拉力过大会拉细或拉断铜导线，使衰减增加或断线)n 单条4对双绞线拉力不能大于10公斤n 两条4对双绞线拉力不能大于15公斤n 多条4对双绞线拉力不能大于40公斤n 光缆索引的速度一般为每分钟15米水平子系统线缆施工水平子系统线缆施工 正确布放线正确布放线将线轴支撑起来布放线缆可自己制作简易线轴支撑架使用滑轮等一些辅助工具帮助放线放线时不能预先松太多线，宜放一段松一段，以防止线缆扭绞、缠绕、打结水平子系统线缆施工水平子系统线缆施工 布线辅助工具布线辅助工具建筑群子系统线缆施工建筑群子系统线缆施工建筑群子系统的敷设方式有架空和地下两大类。地下敷设方式可分为：1、地下管道2、电缆沟（包括渠道和遂道）3、直埋等三种方式架空敷设方式又分为架空杆路和墙壁挂放两种；根据电缆与吊线固定方式又可分为自承式和非自承式两种。建筑群子系统线缆施工建筑群子系统线缆施工 管道敷设管道敷设(1)管道线缆敷设：优点：1、线缆安全，有最佳的保护措施，廷长线缆的使用年限；2、产生障碍机会少，不会影响通信，有利于使用；3、维护工作和费用很少；4、线缆线路隐蔽，不影响环境景观；适用场所：1、较为定型的社区和基本不变的道路；2、要求环境美观的社区和街区；3、特殊地段，如：广场、花园和交通路口；建筑群子系统线缆施工建筑群子系统线缆施工 管道敷设管道敷设(2)管道线缆敷设：缺点：1、施工难度大，土方多，技术要求较高；2、需要管道和入孔等，初次建筑投资大；3、与其他地下设施产生矛盾较多，协调复杂。不宜场所：1、有变化的社区和道路；2、地下有化学或电气腐蚀地段；3、地下管线和障碍复杂地段；4、土质松软、不稳定、塌陷地段和地下水位较高地段。管道线缆敷设注意事项：管道线缆敷设注意事项：建筑群子系统线缆施工 管道敷设(3)1、敷设大对数或光缆时，应在丝缆的端部装有牵引头，以防止牵引时水进入电缆2、光缆一次牵引长度不应大于1000m。超长距离时，应将光缆字分段牵引，并中间增加辅助牵引3、为保护线缆外整不受损伤。管道口不应有毛刺或采用喇叭口保护等。也可以在线缆四周加涂润滑剂等，以减少牵引摩擦阻力。建筑群子系统线缆施工建筑群子系统线缆施工 直埋敷设直埋敷设(1)直埋线缆敷设：优点：1、较架空线缆安全，产生障碍机会少；2、维护工作和费用很少；3、线缆线路隐蔽，不影响环境景观；4、无需管道和人孔，初期投资费用少；适用场所：1、用户较固定，今后不会扩建的场所；2、要求线缆隐蔽，线缆不多，资金投入不高的情况；3、不宜采用架空或其他方式的园区；建筑群子系统线缆施工建筑群子系统线缆施工 直埋敷设直埋敷设(2)直埋线缆敷设：缺点：1、维护或更换以及扩建都不方便；2、发生障碍后必须挖掘，修复时间较长；3、线缆与其他线路为邻，在维修时增加被损伤机会。不宜场所：1、有变化的社区和道路；2、地下有化学或电气腐蚀地段；3、地下管线和障碍复杂地段；4、已建成高级路面；5、规划用地或今后发展场地。直埋线缆敷设注意事项：直埋线缆敷设注意事项：建筑群子系统线缆施工 直埋敷设(3)1、沟槽底部须平整，无杂物和碎石。如系一般腐蚀性土壤，应夯实抄平，然后在沟底垫10cm细砂；2、回填土中不得含大量碎石块或有尖角的杂物，以保护直埋线缆不受到机械损伤；3、直埋光缆在敷设时宜人工抬放敷设，不得出现急弯、扭转、浪涌或牵拉过紧现象直埋线缆埋设深度：直埋线缆埋设深度：建筑群子系统线缆施工 直埋敷设(4)序号敷设地段和土质埋设深度备 注1市区、村镇的一般场合1.2m不包括车行道2街坊内、人行道下1.0m包括绿化地带3穿越铁路、道路1.2m距道碴底或路面4普通土质（硬土等）1.2m5砂砾土质（半石质土）1.0m建筑群子系统线缆施工建筑群子系统线缆施工 电缆沟敷设电缆沟敷设(1)电缆沟(包括渠道和遂道)线缆敷设：优点：1、线缆隐蔽安全稳定，不受外界影响；2、施工简单，工作条件直埋等好；3、查修及扩展均方便；4、可与其它线路共用；适用场所：1、较定型社区或基本稳定道路；2、综合性公共设施的地段。建筑群子系统线缆施工建筑群子系统线缆施工 电缆沟敷设电缆沟敷设(2)缺点：1、专用电缆沟，初期投资巨大；2、有害于通信的管线需要增设保护措施；不宜场所：1、附近有影响人身和电缆的地段；2、地面要求美观的广场等地段。电缆沟(包括渠道和遂道)线缆敷设：建筑群子系统线缆施工建筑群子系统线缆施工 立杆架空敷设立杆架空敷设(1)立杆架空线缆敷设：优点：1、施工建筑技术较简单；2、建设条件不受限制；3、能适应今后变动，易于拆除、迁移、更换；4、初次投资成本较低；适用场所：1、不定型的社区和有可能变化设的道路；2、有其它架空杆路可利用；3、因客观条件无法采用地下方式。建筑群子系统线缆施工建筑群子系统线缆施工 立杆架空敷设立杆架空敷设(2)立杆架空线缆敷设：缺点：1、产生障碍的机会较多，通信安全有所影响；2、易受外界腐蚀和机械损伤，线缆使用年限短；3、维护工作和维护费用较多；4、对周围环境美观有影响；不宜场所：1、附件有空气腐蚀或高压电力线等；2、环境要求美观的小区；3、特殊重要的地段如广场等。建筑群子系统线缆施工建筑群子系统线缆施工 墙壁架空敷设墙壁架空敷设(1)墙壁架空线缆敷设：优点：1、初次投资成本较低；2、施工和维护较方便；3、较立杆架空敷设隐蔽；适用场所：1、建筑较坚固整齐的小区；2、相邻的办公楼等建筑，内外可沿墙敷设地段；3、采用地下引入建筑物地段。建筑群子系统线缆施工建筑群子系统线缆施工 墙壁架空敷设墙壁架空敷设(2)墙壁架空线缆敷设：缺点：1、产生障碍的机会较多，通信安全有所影响；2、对建筑物立面美观有影响；3、今后扩建、拆换不方便；不宜场所：1、要求房屋建筑立面美观；2、排列不整齐、且不坚固或临时建筑；3、建筑物之间相距较远，线缆跨巨较大的段落。架空线缆敷设注意事项：架空线缆敷设注意事项：建筑群子系统线缆施工 架空敷设(立杆和墙壁)1、架设前预先对架空杆路或建筑物进行检验；对不符合架设条件的必须进行更换或整修。2、应对新设或原有钢索吊线检查有无伤痕、锈蚀，钢线绞合要求严密、均匀、无跳股现象。3、吊挂线缆保持自然弯曲，挂钩间距为50cm，如下图所示：工作区和配线间施工工作区和配线间施工 模块的安装模块的安装(1)n 端接时不要剥除过多的护皮(约5厘米)n 线对裸露容易使线对绞合结构破坏，影响性能工作区和配线间施工工作区和配线间施工 模块的安装模块的安装(2)避免线对分叉(解除外应力)避免线对分叉(解除外应力)外应力外应力n 端接时线对绞合松开不能大于13mmn 应尽可能小地解开绞合，避免线对分叉n 松开绞合会影响性能工作区和配线间施工工作区和配线间施工 数据配线架的安装数据配线架的安装实物操作演示工作区和配线间施工工作区和配线间施工 110系统的安装系统的安装(1)工作区和配线间施工工作区和配线间施工 110系统的安装系统的安装(2)工作区和配线间施工工作区和配线间施工 110系统的安装系统的安装(3)工作区和配线间施工工作区和配线间施工 110系统的安装系统的安装(4)安装好连接块后，可使用标准连接工具将交叉跳线端接到连接块顶部。综合布线施工小结综合布线施工小结 注意九个问题注意九个问题n1、电缆系统不能满足用户的需求n在设计之初，未能充分考虑用户的需求n可以编写一份详细的信息系统和设备清单n2、安装完的系统超出预算n低估了满足用户要求产品的价格n没有制定施工方的工作范围n施工员乱费材料较大n3、建筑结构不能适合要安装的电缆类型和数量n弯曲太多，没有连接盒，造成穿管困难n现在管道不能容纳需要安装的所有电缆n4、安装的系统不符合行业规格要求n不正确的的安装或敷设n不正确的的接地方式n不正确或不充分的标识n5、材料交付耽误工程完工n忽视材料管理影响工程施工进度n联系好材料供应商，制定材料进场的时间表n6、组合家具和地板箱的插座n没有充分研究现场设备及设备上插座的准确规格综合布线施工小结综合布线施工小结 注意九个问题注意九个问题n7、过多的改动命令引起完工时的混乱n通过制定插座的移动、增添、改换截止日期，并坚决执行n减少完工时改动命令的影响的方法：在工程进行一半和四分之三时，重新审核一下合同n8、设备商不知道设备应该安装何位置n工程完工后应该及时移交工程竣工图n9、安装系统的档案文件不完整n工程结束后，应将有关工程的所有文档(竣工图纸、工程拓扑图、测试报告、维护指南)整理成册综合布线施工小结综合布线施工小结 注意九个问题注意九个问题
