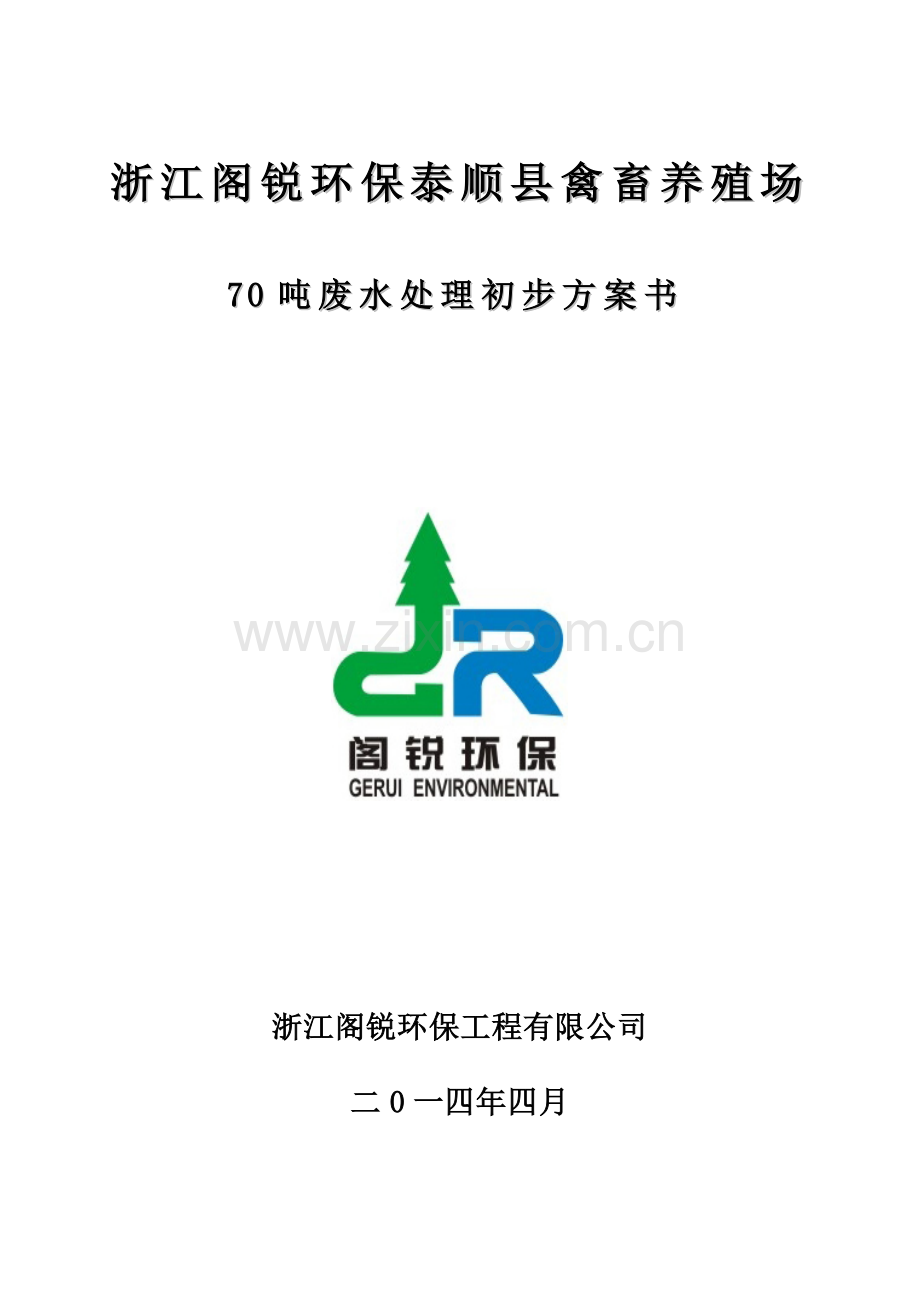

浙江阁锐环保泰顺县禽畜养殖场
70吨废水处理初步方案书

浙江阁锐环保工程有限公司
二0一四年四月

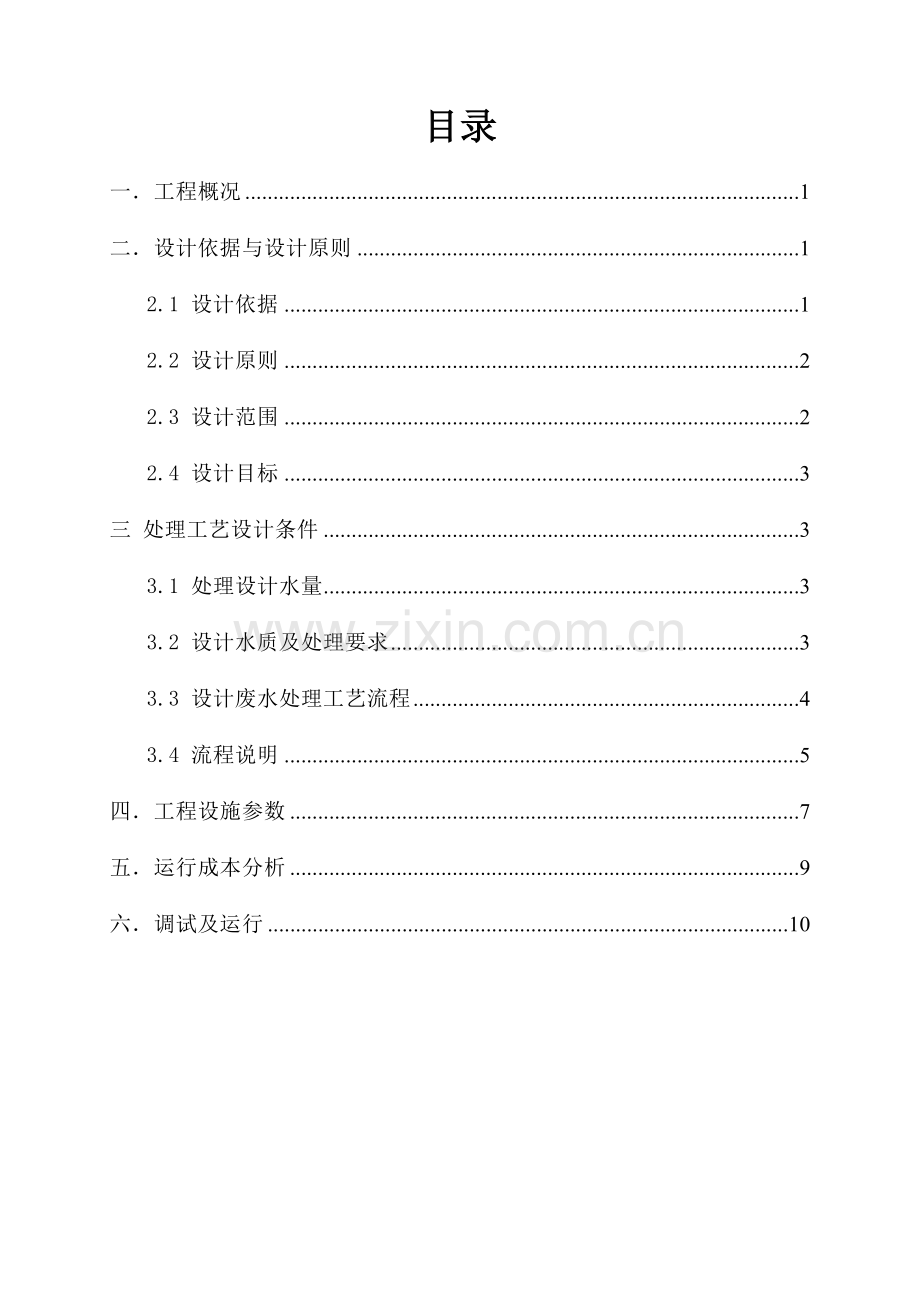

目录
一．工程概况 1
二．设计依据与设计原则 1
2.1 设计依据 1
2.2 设计原则 2
2.3 设计范围 2
2.4 设计目标 3
三 处理工艺设计条件 3
3.1 处理设计水量 3
3.2 设计水质及处理要求 3
3.3 设计废水处理工艺流程 4
3.4 流程说明 5
四．工程设施参数 7
五．运行成本分析 9
六．调试及运行 10

浙江阁锐环保工程有限公司

一．工程概况
本方案设计范围是泰顺养牛场养殖废水处理工艺，贵公司是以养牛为主。该种废水有机物浓度高，悬浮物多，可生化性一般，根据该种废水的特点，采用生化+物化的处理方法可以达到很好的处理效果。
目前该场已有一套污水厌氧处理系统（包括沼气发电系统），但污水经厌氧一级处理后仍不能达到国家污水排放标准。有鉴于此，拟对厌氧后的污水作进一步的处理，以使出水水质符合国家的排放标准，为此提出本设计方案。
本方案养殖废水处理工艺工艺采用：养殖废水－固液分离器－酸化水解池－厌氧反应器－格栅－调节池－接触氧化池－混凝沉淀池－吸附过滤系统－消毒池－达标排放工艺，养殖废水可以达标排放或回用。
二．设计依据与设计原则
2.1 设计依据
1.《污水综合排放标准》（GB8978-1996）；
2.《室外排水设计规范》（GB50014-2006）；
3.《建筑给水排水设计规范》（GB20015-2003）；
4.《地面水环境质量标准》（GB3838-2002）；
5.《工业企业噪声设计控制规范》（GBJ87-85）；
6.《建筑结构荷载规范》（GB50009-2001）；
7.《混凝土结构设计规范》（GB50010-2002）；
8.《建筑地基基础设计规范》（GB50007-2002）；
9.《地下防水工程施工及验收规范》（GBJ208-83）。
2.2 设计原则
1.选择经济可靠、投资省的工艺，处理后出水水质稳定并能达到排放标准。废水站规划合理美观、流程顺畅，无二次污染。
2.仪器，设备材料的选择根据相应的规范为参照。
3.操作管理方便，自动化程度较高，便于维护。
4.工艺根据水质特点，对废水进行分流收集集中处理。
5.对水质可能出现的冲击及水量变化有灵活的处理措施。
2.3 设计范围
根据贵公司的实际情况，设计工程的工艺、设备、管网、电气、自控的设计、选型、购买、安装、运行调试。
2.4 设计目标
1.处理后废水符合国家《废水综合排放标准》（GB8978－1996）一级排放标准。
2.处理系统持续稳定运行，操作简便、故障率低。
3.整体设计合理可靠，符合简洁、美观的原则。
三 处理工艺设计条件
3.1 处理设计水量
根据目前废水排放量70m3/d，经固液分离系统后，废水排放设计为50m3/d。设计时处理量：2.1m3/时 (每天处理24小时）。
3.2 设计水质及处理要求
废水原水水质参数根据检测数据及参考同类型厂家废水水质来确定；废水经处理后出水达到国家《废水综合排放标准》（GB8978－1996）一级排放标准，具体参数如表1：
表1 养殖废水进、出水水质参数（单位：mg/L，PH值除外）
指 标
pH
CODcr
BOD5
SS
色度(倍)
原水数据
6-9
≤8000
1500-2500
1500-3500
250-500
出水数据
6-9
≤100
≤30
≤70
≤40
3.3 设计废水处理工艺流程
养殖废水的水质特点是含有各类有机物质、粪便和砂土等污染物。此类废水采用生化+物化处理相结合的方法能达到很好的处理效果。废水处理工艺流程框见图1：
图1 养殖废水处理工艺流程框图

固液分离系统
养殖废水
鼓风曝气系统
混凝沉淀池
接触氧化池
酸化水解池
厌氧反应器
调节池
消毒池
细格栅
沼气发电
消毒剂
回流泵
吸附过滤系统
达标排放或回用
有机肥

3.4 流程说明
养殖废水经固液分离后，由提升泵送入酸化水解池，酸化水解池采用现有的池体进行改造，废水中污染物（有机物）被酸化水解池污泥床所截留，经吸附、消化和分解，将高分子，复杂的有机物分解成低分子、简单的有机物，如有机酸等。减轻后续厌氧处理系统的负荷和停留时间，同时，由接触氧化池回流至此的混合液在此反硝化菌作用下进行反硝化，达到生物脱氮目的， 废水由酸化水解池出来后进入厌氧反应系统（现有池体改造），厌氧系统产生一定量的沼气，由沼气收集设备回收利用。厌氧反应后废水经格栅进入在调节池，调节池内设置嚗气搅拌管网，定时对调节池进行嚗气搅拌，以防止调节池内悬浮物沉淀下来及加强混合效果。经调节池进行水质水量均衡后进入接触氧化池，接触氧化池内悬挂大量的组合填料，填料表面附着大量的好氧微生物，在有氧的条件下同化和分解水中的有机物（污染物），最终生成CO2和H2O；同时，聚磷菌将污水中大量的磷摄入体内，同老化的生物膜随水流入二沉池。接触氧化处理系统分为二级，可以为不同的优势菌种提供不同的生存条件，可以提高接触氧化池的处理效率。
污水由接触氧化池出来后进入二沉池，同时加入除磷剂，污水中磷酸盐和含磷微生物絮凝沉淀在二沉池集泥斗中，然后由污泥泵送入污泥浓缩池。
废水由二沉池出来经吸附过滤系统后自流入消毒池，加入消毒剂漂水，杀死废水中绝大部分细菌出水可以达标排放或回用于牛舍。
剩余污泥及污泥处理方式：
生化处理系统剩余污泥产生量约1.0m3/天(含水率以98.6%计)，可以由污泥泵排至养殖场粪污进行集中处理。
处理效果可以参照：《废水各处理单元处理效果一览表》见表2：
表2 废水各处理单元处理效果一览表
浓度单位:mg/l
项目
处理单元
化学需氧量CODcr
生化需氧量BOD5
悬 浮 物SS
色度
原 水
10000
2500
3500
500
厌氧反应器
去除率
80%
70%
90%
60%
出水浓度
2000
750
350
200
调节池
去除率
10%
10%
0%
10%
出水浓度
1800
675
400
180
酸化水解池
去除率
30%
20%
90%
50%
出水浓度
1260
540
40
90
接触氧化池
去除率
90%
95%
10%
80%
出水浓度
126
27
36
18
混凝沉淀池
去除率
25%
25%
40%
10%
出水浓度
95
20
21
16
消毒池
去除率
10%
10%
0%
10%
出水浓度
86
18
21
15
吸附过滤系统
去除率
30%
20%
50%
40%
出水浓度
60
15
10
9
四．工程设施参数
1.调节池
调节池有效水力停留时间11.0小时，有效调节容积24m3。
2.酸化水解池
酸化水解池总水力停留时间为26.0小时，总有效容积54m3。
3.一级接触氧化池
一级接触氧化池有效水力停留时间为26.0小时，有机负荷为0.96kgCOD/m3žd，有效容积54m3。
一级接触氧化池采用鼓风曝气增氧系统。接触氧化区气水比为30:1，氧利用率为15%，其充氧能力为2.27kgO2/h，需氧量1.8kgO2/h，即充氧量与需氧量之比为1.26:1。
一级接触氧化池共设24套微孔嚗气头，每套微孔嚗气头工作流量为2.5m3/h。
4.二级接触氧化池
二级接触氧化池有效水力停留时间为17.0小时，有机负荷为0.64kgCOD/m3žd，有效容积36m3。
二级接触氧化池采用鼓风曝气增氧系统。接触氧化区气水比为15:1，氧利用率为15%，其充氧能力为1.13kgO2/h，需氧量0.62kgO2/h，即充氧量与需氧量之比为1.83:1。
二级接触氧化池共设12套微孔嚗气头，每套微孔嚗气头工作流量为2.5m3/h。
二级接触氧化池设置混合液回流泵，混合液回流至酸化水解池进行反硝化，回流比200％。
5. 混凝沉淀池
二沉池采用竖流式沉淀池形式，表面负荷0.5m3/m2.h，底部设4个集泥斗，由污泥泵排泥，污泥混合养牛场粪污集中处理。
二沉池进水端设置混凝反应区，投加除磷剂。
6.消毒池
消毒池有效停留时间3.0小时，有效容积8.0m3。
7.吸附过滤系统
设计砂滤、炭滤塔滤速6-10m/h，则选择塔尺寸：D×H=φ0.6×1.5m。
8.附属建筑物
附属建筑物共分为配电房、仓库、设备间。其它如格栅、厌氧系统可根据现场实际情况改造。

五．运行成本分析
1.本废水处理站主要动力设备一览表见表3：
表3 主要动力设备一览表
序号
设备名称
规格型号
配电机
台数
备注
1
提升泵
25JYFX-8、扬程：8m
0.25KW
2
一用一备
2
回流泵
40JYF-13、扬程：15m
0.55KW
2
一用一备
3
加药泵
20JYF-8、扬程：8m
0.12KW
3

4
鼓风机
3L14XC
风量：1.57m3/h、风压：49KP
3.0KW
2
一用一备
5
砂滤泵
40JYF-13、扬程：15m
0.55KW
2
一用一备
6
固液分离机

7.50KW
1

2.公用工程能力：
a.电力：380V、50Hz；
b.装机功率：约16.56Kw；
c.运行功率：约 11.96Kw：
实际耗电量：约 9.57kw；
每天总用电量：约Qv=9.57kw×24h=229.68KWH。
3.自来水：
DN25镀锌管；使用量：约2.0 m3/d(清洗、配药)。
4. 处理系统运行成本分析：
序号
费 用 名 称
日消耗量
单 价
合价(元/日)
1
电耗
229.68KWH
0.8

2
人工费
3人

3
药剂费

4
合计日运行费用

5
吨水运行成本

六．调试及运行
调试前须俱备试机条件：通电、通水、备药，本工程需二班人员轮值。
培训：培训内容主要包括环保知识、本工程操作技能、设备养护、安全知识等。
工程维护，可由我公司管理，需要委托方支付一定的运行管理费用。
