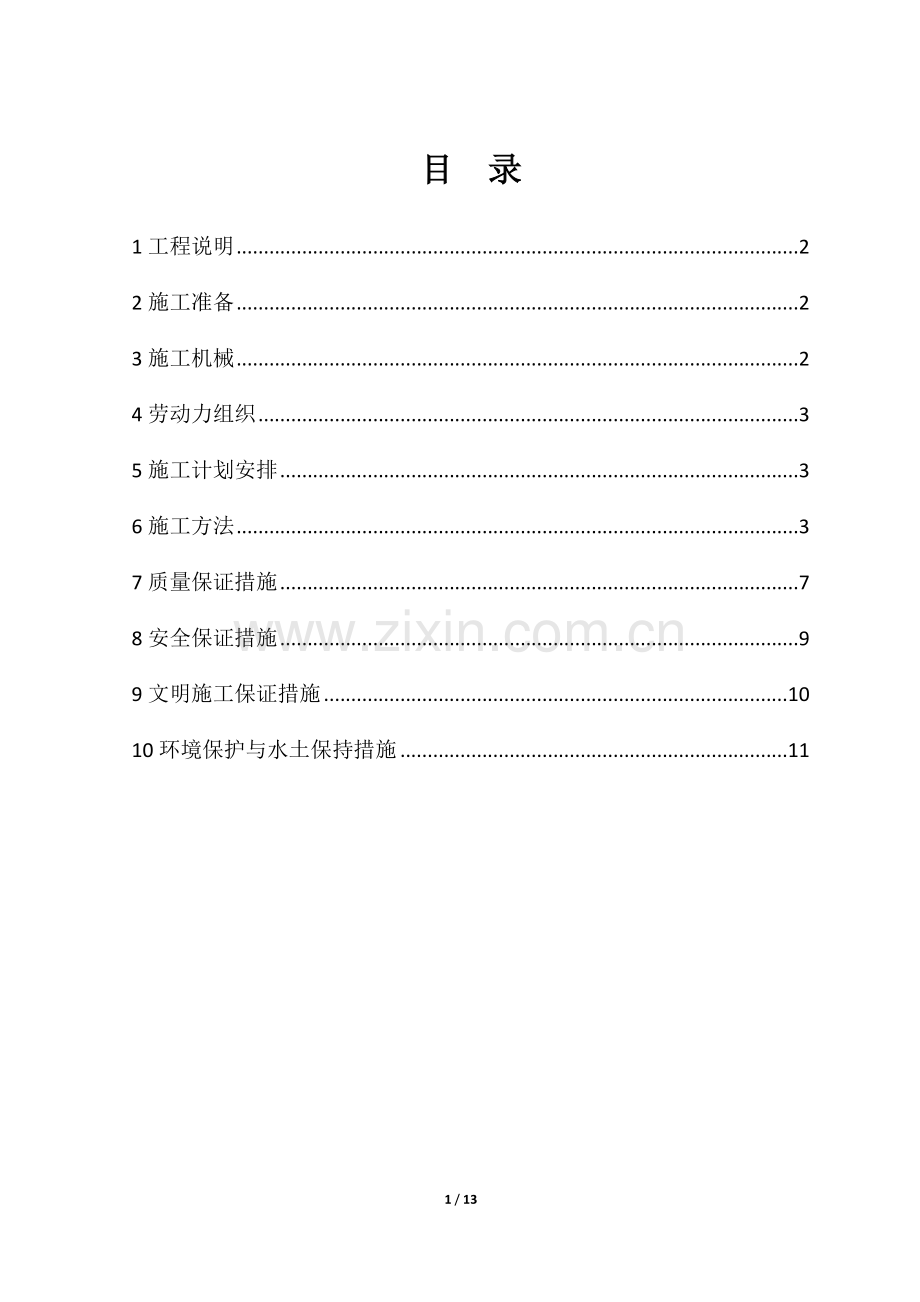

目 录

1工程说明 2
2施工准备 2
3施工机械 2
4劳动力组织 3
5施工计划安排 3
6施工方法 3
7质量保证措施 7
8安全保证措施 9
9文明施工保证措施 10
10环境保护与水土保持措施 11

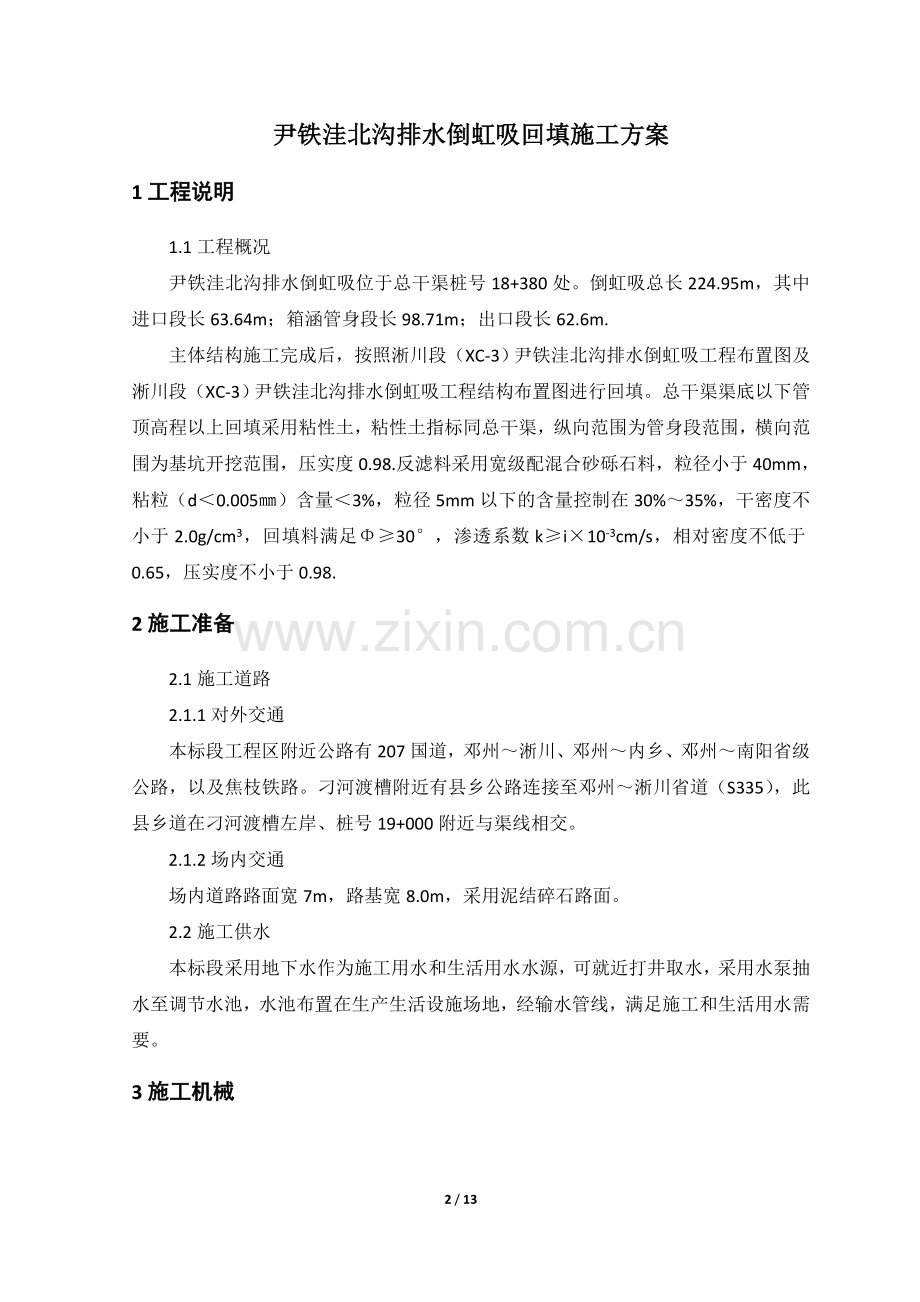

尹铁洼北沟排水倒虹吸回填施工方案
1工程说明
1.1工程概况
尹铁洼北沟排水倒虹吸位于总干渠桩号18+380处。倒虹吸总长224.95m，其中进口段长63.64m；箱涵管身段长98.71m；出口段长62.6m.
主体结构施工完成后，按照淅川段（XC-3）尹铁洼北沟排水倒虹吸工程布置图及淅川段（XC-3）尹铁洼北沟排水倒虹吸工程结构布置图进行回填。总干渠渠底以下管顶高程以上回填采用粘性土，粘性土指标同总干渠，纵向范围为管身段范围，横向范围为基坑开挖范围，压实度0.98.反滤料采用宽级配混合砂砾石料，粒径小于40mm，粘粒（d＜0.005㎜）含量＜3%，粒径5mm以下的含量控制在30%～35%，干密度不小于2.0g/cm3，回填料满足Φ≥30°，渗透系数k≥i×10-3cm/s，相对密度不低于0.65，压实度不小于0.98.
2施工准备
2.1施工道路
2.1.1对外交通
本标段工程区附近公路有207国道，邓州～淅川、邓州～内乡、邓州～南阳省级公路，以及焦枝铁路。刁河渡槽附近有县乡公路连接至邓州～淅川省道（S335），此县乡道在刁河渡槽左岸、桩号19+000附近与渠线相交。
2.1.2场内交通
场内道路路面宽7m，路基宽8.0m，采用泥结碎石路面。
2.2施工供水
本标段采用地下水作为施工用水和生活用水水源，可就近打井取水，采用水泵抽水至调节水池，水池布置在生产生活设施场地，经输水管线，满足施工和生活用水需要。
3施工机械

表3-1 拟投入的主要施工设备表
序号
设备名称
型号规格
数量
用于施工部位
1
反铲挖掘机
CAT 329DL
3
尹铁洼北沟排水倒虹吸回填
2
反铲挖掘机
CAT320 B
1
尹铁洼北沟排水倒虹吸回填
3
装载机
ZL50
2
尹铁洼北沟排水倒虹吸回填
4
履带式推土机
SD160
2
尹铁洼北沟排水倒虹吸回填
5
蛙式夯
HW-201
2
尹铁洼北沟排水倒虹吸回填
6
压路机
徐工220
4
尹铁洼北沟排水倒虹吸回填
7
平地机
PY180
1
尹铁洼北沟排水倒虹吸回填
8
发电机
50kw
1
尹铁洼北沟排水倒虹吸回填
9
水泵
3BA-6A
3
尹铁洼北沟排水倒虹吸回填
10
手扶式振动压路机
TV80NK
1
尹铁洼北沟排水倒虹吸回填
11
自卸车
豪沃300
12

尹铁洼北沟排水倒虹吸回填
12
自卸车
解放J5P
11
尹铁洼北沟排水倒虹吸回填
13
加油车
东风
1
尹铁洼北沟排水倒虹吸回填
14
碎土机
YST600A
3
尹铁洼北沟排水倒虹吸回填
15
振动冲击夯
HCD100型
2
尹铁洼北沟排水倒虹吸回填

4劳动力组织
尹铁洼北沟排水倒虹吸回填由土石方4工班进行施工，参加施工管理人员10人，施工人员96人.
施工人员
数量
管理人员
10
司机
72
辅助工
24

5施工计划安排
2012年2月20日至2012年4月20日，完成尹铁洼北沟排水倒虹吸回填。
6施工方法
回填过程中在倒虹吸四角安装摄像头，进行回填全程录像。
6.1土方回填
6.1.1回填料现场生产性试验
土方回填与主干渠回填相同，采用主干渠土方填筑生产性试验成果。
6.1.2回填土要求
总干渠渠底以下管顶高程以上回填采用粘性土，粘性土指标同总干渠，纵向范围为管身段范围，横向范围为基坑开挖范围，管身段管顶高程以下及图纸淅川段（XC-3）尹铁洼北沟排水倒虹吸工程结构布置图要求采用开挖料回填部分采用开挖料进行回填。
6.1.3宽级配混合砂砾石料要求
粒径小于40mm，粘粒（d＜0.005㎜）含量＜3%，粒径5mm以下的含量控制在30%～35%，干密度不小于2.0g/cm3。
6.2施工测量
6.2.1在“南水北调中线一期工程干线（除京石段）首级施工控制网”基础上建立满足施工需要的加密控制网。
6.2.2加密控制网的平面和高程控制点，分别编号，绘制平面图标示，建网后按合同规定周期定期复测，合同未明确规定复测周期的原则上不超过6个月；发现控制点和施工关键控制点有位移迹象时须立即复测，标桩破坏、遗失，立即补设和联测。
6.2.3加密控制网施工测量控制点位置必须符合下列要求：
⑴控制点位置在填筑轮廓外边线以外，距轮廓线有一定的安全距离；
⑵控制点布置在远离交通通道和施工作业区，不可避免时采取可靠保护措施；
⑶控制点基础坐落在不发生隆起、沉降蠕变和不受冻融影响的土层，对于膨胀土地区控制点基础埋设至适当深度；
⑷控制点之间及被测区域通视条件好、引测方便，且不妨碍施工。
6.2.4填筑前放定填筑边线，填筑时宽级配砂砾料与弱膨胀土同层填筑，每填一层，放出宽级配砂砾料与弱膨胀土分界线，严格按照图纸要求进行放线。
6.2.5施工期间所有的施工定线、工程量、竣工等测量原始记录、计算成果和绘制的图表，特别是隐蔽工程的资料，均及时整理、校核、分类、整编成册并妥善保存。
6.2.6施工测量其它技术要求按相关技术规程、规范执行。
6.3回填准备
6.3.1基础处理
⑴基础填筑前按照设计要求进行清基和开挖。
⑵基面清理后及时报验，验收合格后及时进行后续施工。若不能及时施工的，做好基面保护，复工前重新报验。验收前进行地质描述与编录。
6.3.2与倒虹吸相接部位施工
⑴填筑前，清除建筑物表面的乳皮、粉尘及油污等；对表面的外漏铁件（如模板对消螺栓等）割除，并对铁件残余露头需用水泥或丙乳砂浆覆盖保护。
⑵填筑时，须先将建筑物表面湿润，边涂泥浆、边铺土、边夯实，涂浆厚度与铺土厚度一致，图层厚度为3mm～5mm，并与下部图层衔接，严禁泥浆干涸后再铺土、夯实。
⑶制备泥浆采用塑性指数IP大于17的粘土，泥浆的浓度为1：2.5～1：3（土水质量比）。
⑷建筑物两侧或周围填土，保持均衡上升；贴边填筑采用振动冲击夯夯实。
6.3.3反滤料施工
反滤料按图纸规定进行施工，与土方填筑进行同步填筑。
6.4回填施工工艺及方法
6.4.1填筑作业
在施工作业面，基础经验收合格后，即开始回填土方，采用自卸汽车运料至施工部位卸料，推土机平整，填筑层厚控制在35cm。
采用进占法卸料，填料中土块粒径不大于15cm；已铺土料表面在压实前失水后不满足要求时，适当洒水湿润，控制填筑土料的含水量，以利充分压实。碾压设备采用凸块振动碾。铺料与碾压工序宜连续进行，填筑层检验合格后因故未继续施工，因搁置较久或经过雨淋干湿交替，使表面产生疏松层时，复工前进行清除后再复压处理，并进行复验。
若发现局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时。及时进行处理，并经检验合格后，方准后续施工。
6.4.2压实作业
作业面分层统一铺土、统一碾压。采用20t压路机平行轴线方向按照进退错距法碾压，碾迹搭接宽度大于50cm。碾压时控制行车速度，最高不超过2km/小时。靠近建筑物附近采用蛙式打夯机或振动冲击夯每层20cm夯实，蛙夯或振动冲击夯夯不到的边角部位，用木锤或尖头木夯夯实。
相邻施工段的作业面均衡上升，若段与段之间不可避免出现高差时，以斜坡面相接，坡度不陡于1∶5。在土坡的斜坡结合面上填筑时，随填筑面上升进行削坡，并削至质量合格层;削坡合格后，控制好结合面土料的含水量，边刨毛、边铺土、边压实;压实时压实机械按照平行倒虹吸轴线方向行进，相邻碾压轨迹及相邻材料连接处的碾压轨迹不小于0.5m的搭接，不允许出现漏压。垂直倒虹吸轴线的堤身接缝碾压时，跨缝搭接碾压，其搭接宽度不小于3.0m。
每层土摊铺厚度35cm，20t振动压路机静压两遍后振动碾压八遍（前6遍为强振，后两遍为弱振或静压），土壤含水率控制在最佳含水率21.3%的-2%～＋3%以内。
填筑试验
测量放样
生产性试验
试验报告送监理工程师审批
基底处理
试验报告送监理工程师审批
基底验收
铺料、平整、压实
填料质量控制
处理
填至设计高程
进入上一层施工
整修成型
验收
质量检验
合格
不合格

图4.2-4 回填施工工艺流程
6.5质量检测
填筑质量检验除按有关规定正常检测外，保证在压实施工较困难部位、建筑物结合部位，每侧、每侧压实度检测点不少于3个。
7质量保证措施
7.1健全质量自检制度，加强质量监督检查
组成项目质量三级自检制度。质检员在施工整个过程中坚持旁站制，在现场进行质量跟踪检查，加强对各道工序特别是关键部位或技术复杂部位的专职检查，严格把关，发现问题及时督促有关人员纠正，对在施工中发现的问题作好记录，达不到质量要求或工艺要求的工序不得进入到下道工序。整个回填过程采用全程录像。
7.2建立和完善质量管理办法及措施，确保整个施工过程处于受控状态
⑴执行我公司IS09000系列标准体系《质量文件》中的《施工技术管理办法》的有关管理办法，结合本工程设计要求、地质情况及技术要求，实行技术交底制、开竣工报告制。
⑵依据设计图纸、招标文件、施工规范和施工措施及公司的《质量体系文件》，编制“质量管理计划”，制订出各分部分项工程程序控制图及质量控制点，编制施工作业指导书、操作规程、管理细则和岗位责任制等，对施工质量进行全过程的管理控制，确保整个过程连续、稳定的施工。
管理制度主要有以下七项：
①岗位责任制度；
②技术交底制度；
③材料检验制度；
④试验室抽样制度；
⑤工程负责人质量评定奖惩制度；
⑥工程自检、复检及终检制度；
⑦工程质量事故处理制度。
⑶开展质量“三检制”。
施工过程坚持施工班组自检、主管工程师复检、项目部质量安全部质检工程师终检制度，在三检合格的情况下由质量安全部质检工程师将检验合格证呈交监理工程师，并在监理工程师指定的时间里，质检工程师、质检员与监理工程师一起，对申请验收的部位进行检查验收，在检验合格后，监理工程师在验收合格证上签字后方可进行下道工序的施工作业。
⑷建立隐蔽工程“专业联检制”
对于隐蔽工程，在覆盖前必须遵循严格的质量检查程序，施工中组织各专业的质检工程师对隐蔽工程进行检查验收。
7.3实行工程质量岗位责任制和质量终身制，严格执行质量奖惩制度
按科学化、标准化、程序化作业，实行定人、定岗施工，各自负责其相应的责任。施工现场挂牌，写明施工区域，技术负责人及行政负责人，接受全方位、全过程的监督。做到奖优罚劣，确保一次达标。对不按施工程序和设计标准施工的班组和个人追究责任，并予以经济惩罚。
7.4施工过程严把“四关”，坚持质量一票否决制
⑴严把图纸关，首先组织技术人员对图纸进行认真复核，让所有技术人员掌握设计意图，其次严格按图纸和规范要求组织实施，并层层组织技术交底。
⑵严把测量关，测量队进行测量控制网的布设及施工放样。
⑶严把材料质量及试验关，试验室经有资质的质检部门标定后，对每批进入施工现场的材料按规范要求进行质量检验，并按IS09000族质量管理标准进行管理，杜绝不合格的材料及半成品使用到工程中。
⑷严把过程工序质量关，监督和指导施工。
施工过程中做到“六不施工，三不接交”。
“六不施工”是：不进行技术交底不施工，图纸和技术要求不清楚不施工，测量和资料未经审核不施工，材料试验不合格不施工，隐蔽工程未经签证不施工，未经监理工程师认可或批准的工序不施工；
“三不交接”是：无自检记录不交接，未经监理工程师或值班技术员验收不交接，施工记录不全不交接。
⑸对施工过程中违反技术规范、规程的行为，质检人员有权当场制止并责令其限期整改。对不重视质量、粗制滥造、弄虚作假的人，质检人员有权要求行政领导给予严厉处理，并追究其相应的责任。施工过程中始终坚持质量一票否决制。
7.5开展质量教育，增强职工质量服务意识和服务水平
⑴施工前和施工过程中，对职工进行质量责任教育和质量管理意识教育，牢固树立“百年大计、质量第一”的观念。
⑵由项目总工程师及主管工程师亲自抓技术交底，严格贯彻执行制定的施工控制程序以提高施工人员技术素质。
7.6开展全面质量管理活动
按照程序文件中《文件和资料控制程序》、《质量记录控制程序》和《内部质量审核程序》的要求，认真做好工程的施工记录、资料收集整理，每月写出质量报表，对施工质量进行质量统计分析，找出质量缺陷原因，及时提出改正措施。
7.7质量控制及检验标准
所有材料、设备、施工工艺和工程质量检验和验收均按招标文件技术条款及国家和行业颁发的技术标准、规程规范执行。在合同执行过程中如国家或部颁标准和规程规范被更新时，执行最新版本。施工中遵守发包人制定的施工测量、质量控制、竣工验收等管理办法和管理规定。
7.9工程质量控制点的设置
在工程实施过程中，将根据该项目质量标准和工程师的指令，按照ISO9000系列质量保证体系中《过程控制程序》所规定的标准与要求，并针对工程特点设置工程质量控制点，对本工程施工的全过程实施过程控制。
8安全保证措施
8.1制度保证措施
⑴实行逐级安全技术交底制。由项目经理部组织有关人员进行详细的安全技术交底，凡参加安全技术交底的人员要履行签字手续，并保存资料，安全质量部专职安全员对安全技术措施的执行情况进行监督检查，并作好记录。
⑵加强施工现场安全教育
①针对回填施工特点，对所有从事管理和生产的人员施工前进行全面的安全教育，重点对专职安全员、班组长和从事特殊作业的操作人员进行培训教育。
②未经安全教育的施工管理人员和生产人员，不准上岗，未进行三级教育的新工人不准上岗，变换工作或采用新技术、新工艺、新设备、新材料而没有进行培训的人员不准上岗。
③通过安全教育，增强职工安全意识，树立“安全第一、预防为主”的思想，并提高职工遵守施工安全纪律的自觉性，认真执行安全检查操作规程，做到不违章指挥、不违章操作、不伤害自己、不伤害他人、不被他人伤害，达到提高职工整体安全防护意识和自我防护能力。
⑶认真执行安全检查制度
安全员每一天进行1～2次巡视检查。对检查中发现的安全问题，按照“三不放过”的原则立即制定整改措施，定人限期进行整改和验收。
⑷建立安全事故追究制度，对项目部内部发生的每一起安全事故，都要追究到底，直到所有预防措施全部落实，所有责任人全部得到处理，所有职工都吸取事故教训。
8.2安全技术措施
8.2.1施工现场安全技术措施
⑴施工现场的临时用电严格按照《施工现场临时用电安全技术规范》TGJ46－88规定执行。
⑵确保必需的安全投入。购置必备的劳动保护用品，安全设备及设施齐备，完全满足安全生产的需要。
⑶积极做好安全生产检查，发现事故隐患，及时整改。
8.2.2运输安全措施
⑴各类车辆处于完好状态，制动有效，严禁人料混载。
⑵所有运载车辆均不超载、超宽、超高运输。
⑶装料时将车辆停稳并制动。
⑷运输车文明行驶，不抢道、不违章，施工区内行驶速度不超过20km/h。
⑸不得酒后开车，严禁上班时间饮酒。
⑹配齐操作保养人员，确保不打疲劳战，杜绝因疲劳连续工作造成安全事故。
9文明施工保证措施
9.1文明施工的目标
在施工过程中，严格按照“当地政府有关建设工程文明施工管理办法”，虚心接受建设行政主管部门、发包方、及监理的监督检查和工作指导。做好文明施工，避免和消除对周围环境的影响，建立起我公司良好的形象。
创建文明工地，做到文明、整洁、宁静。
9.2文明施工措施
⑴建立健全岗位责任制，把文明施工落到实处，提高全体施工人员文明施工的自觉性和责任感。
⑵加强对施工人员的全面管理。严禁接受盲流人员。落实防范措施，做好防盗工作，及时制止各类违法行为和暴力行为，并报告公安部门，确保施工区域内无违法违纪现象发生。尊重当地行政管理部门的意见和建议，积极主动争取当地政府支持，自觉遵守各项行政管理制度和规定，搞好文明共建工作。
⑶正确处理与当地政府和周围群众的关系，并与当地派出所联合开展综合治安管理。
⑷施工现场内所有临时设施按施工总平面布置图进行布置管理，使施工现场处于有序状态。
⑸值班人员按时交接班，认真作好施工记录，不得与闲散人员玩耍。
⑹值班人员遇到业主、监理检查工作时，主动介绍情况。
⑺遵守当地政府的各种规定，尊重当地居民的习俗，与当地政府和居民友好相处，建立良好的社会关系。
⑻与其他施工单位保持良好的关系，服从业主和监理工程师的协调。
10环境保护与水土保持措施
10.1环境保护
10.1.1环境保护保证体系
环境保护体系见“图10.1-1环境保护管理组织体系图”。
建立项目经理为第一责任人，生产副经理具体管理、各职能部门参与管理的环境保护保证体系。解决施工中出现的污染环境的技术问题；合理安排生产，组织各项环保技术措施的实施，减少对环境干扰；质量安全部督促施工全过程的环保工作和不符合项的纠正，监督各项环保措施的落实。
10.1.2环境保护的目标
认真贯彻落实国家有关环境保护的法律、法规和规章及本合同的有关规定，做好施工区域的环境保护工作，对施工区域外的植物、树木尽量维持原状，防止由于工程施工造成施工区附近地区的环境污染、加强开挖边坡治理防止冲刷和水土流失。积极开展尘、噪音治理，最大限度地减少施工活动给周围环境造成的不利影响。
10.1.3环境保护措施
工程开工前，编制详细的施工区和生活区的环境保护措施计划。根据具体的施工计划制定出与工程同步的防止施工环境污染的措施，认真作好施工区和生活营地的环境保护工作，防止工程施工造成施工区附近地区的环境污染和破坏。

环 境 保 护 部
工程队专职环保监察员
班组环保责任人员
工程队专职环境保护员
专职环保工程师
项目经理部环境保护领导小组
组长：项目经理
副组长：总工程师
施工队环保小组
组长：施工队队长
副组长：队技术负责人
专职环保监察工程师
工程队环境保护室

图10.1-1环境保护管理组织体系图
10.1.3.1防止扰民与污染
⑴编制详细的施工区和生活区的环境保护措施计划，可能减少对环境产生不利影响。
⑵与施工区域附近的居民和团体建立良好的关系。对受噪音污染的，事前通知，随时通报施工进展，并设立投诉热线电话。
⑶采取合理的预防措施避免扰民施工作业，以防止公害的产生为主。
⑷采取一切必要的手段防止运输的物料进入场区道路，安排专人及时清理。
10.1.3.2搞好空气质量的保护
⑴机械车辆使用过程中，加强维修和保养，防止汽油、柴油、机油的泄露，保证进气、排气系统畅通。
⑵运输车辆及施工机械，使用0＃柴油和无铅汽油等优质燃料，减少有毒、有害气体的排放量。
⑶采取一切措施尽可能防止运输车辆将回填料撤落在施工道路上，安排专人及时进行清扫。晴天洒水除尘，道路每天洒水不少于4次。
10.1.3.3加强水质保护
⑴施工场地修建截排水沟、沉砂池，减少泥砂和废渣进入江河。
⑵施工机械、车辆定时集中清洗。清洗水经集水池沉淀处理后再向外排放。
10.1.3.4加强噪声控制
⑴加强交通噪声的控制和管理。合理安排运输时间，避免车辆噪声污染对敏感区影响。
⑵调整施工时段：晚间控制高噪声机械的设备运行、作业。
⑶选用低噪声设备，加强机械设备的维护和保养，降低施工噪声。
⑷进入非施工作业区的车辆，不使用高音和怪音喇叭，尽量减少鸣笛次数，最好以灯光代替喇叭。
10.2水土保持
⑴水土保持的原则：重规划、少占地、多利用、少弃碴、快恢复、严管理、少流失。
⑵加强施工管理和临时防护措施，严格控制施工中可能造成的水土流失。
