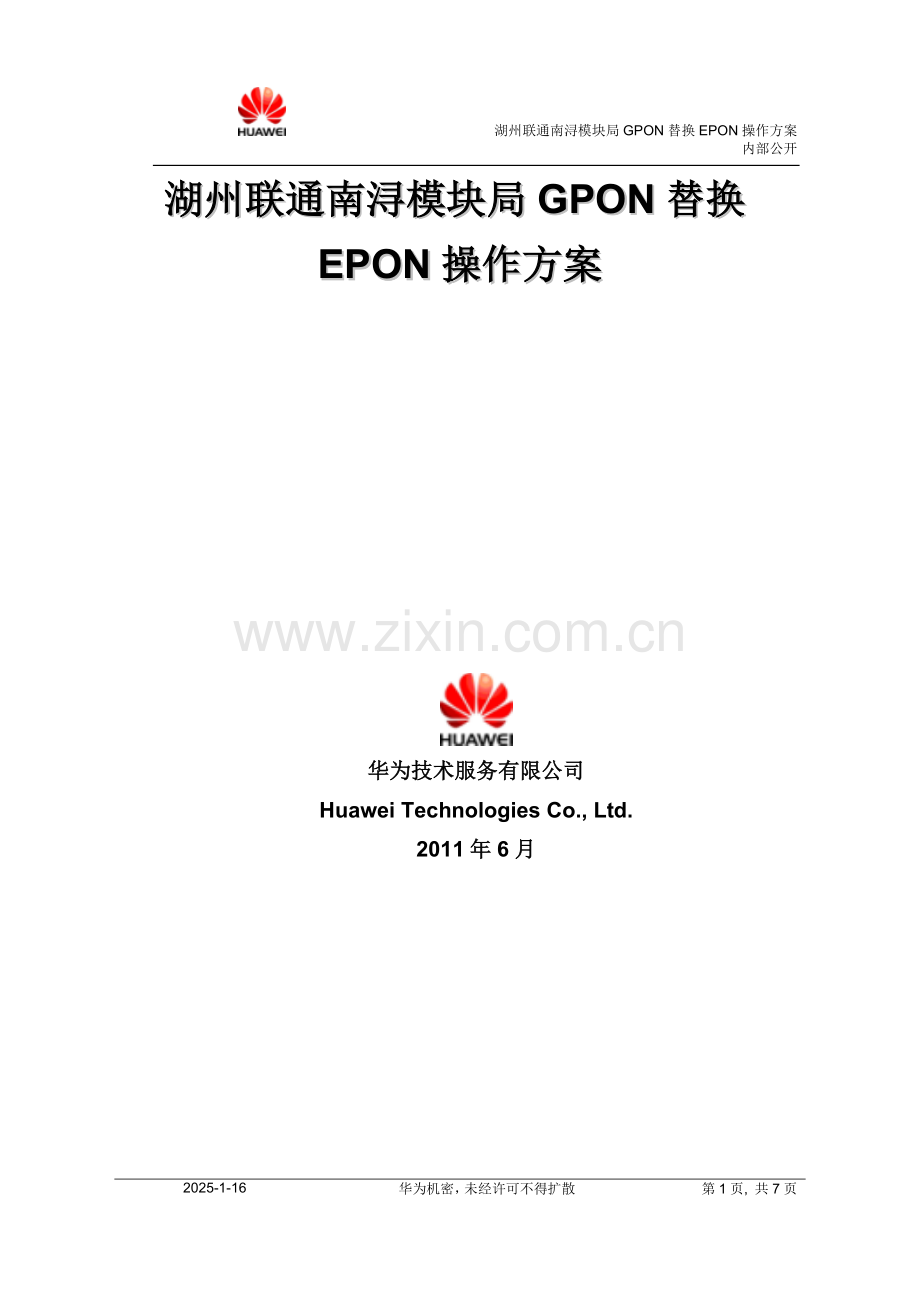

湖州联通南浔模块局GPON替换EPON操作方案.doc

湖州联通南浔模块局GPON替换EPON操作方案 内部公开
湖州联通南浔模块局GPON替换EPON操作方案

华为技术服务有限公司
Huawei Technologies Co., Ltd.
2011年6月

2025-1-16
华为机密，未经许可不得扩散
第2页, 共7页

湖州联通南浔模块局GPON替换EPON操作方案 内部公开

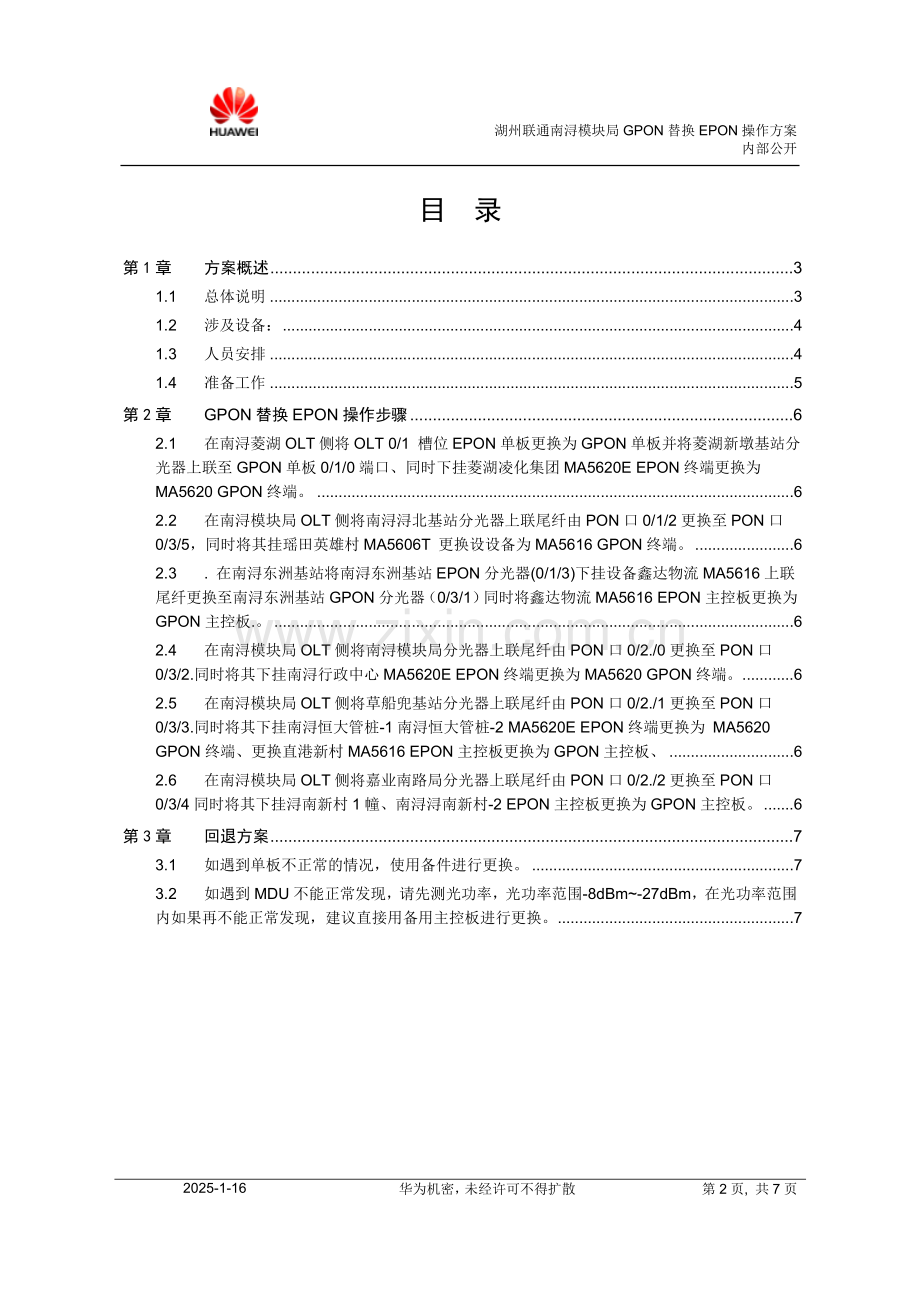

目 录
第1章 方案概述 3
1.1 总体说明 3
1.2 涉及设备： 4
1.3 人员安排 4
1.4 准备工作 5
第2章 GPON替换EPON操作步骤 6
2.1 在南浔菱湖OLT侧将OLT 0/1 槽位EPON单板更换为GPON单板并将菱湖新墩基站分光器上联至GPON单板0/1/0端口、同时下挂菱湖凌化集团MA5620E EPON终端更换为MA5620 GPON终端。 6
2.2 在南浔模块局OLT侧将南浔浔北基站分光器上联尾纤由PON口0/1/2更换至PON口0/3/5，同时将其挂瑶田英雄村MA5606T 更换设设备为MA5616 GPON终端。 6
2.3 . 在南浔东洲基站将南浔东洲基站EPON分光器(0/1/3)下挂设备鑫达物流MA5616上联尾纤更换至南浔东洲基站GPON分光器（0/3/1）同时将鑫达物流MA5616 EPON主控板更换为GPON主控板.。 6
2.4 在南浔模块局OLT侧将南浔模块局分光器上联尾纤由PON口0/2./0更换至PON口0/3/2.同时将其下挂南浔行政中心MA5620E EPON终端更换为MA5620 GPON终端。 6
2.5 在南浔模块局OLT侧将草船兜基站分光器上联尾纤由PON口0/2./1更换至PON口0/3/3.同时将其下挂南浔恒大管桩-1南浔恒大管桩-2 MA5620E EPON终端更换为 MA5620 GPON终端、更换直港新村MA5616 EPON主控板更换为GPON主控板、 6
2.6 在南浔模块局OLT侧将嘉业南路局分光器上联尾纤由PON口0/2./2更换至PON口0/3/4同时将其下挂浔南新村1幢、南浔浔南新村-2 EPON主控板更换为GPON主控板。 6
第3章 回退方案 7
3.1 如遇到单板不正常的情况，使用备件进行更换。 7
3.2 如遇到MDU不能正常发现，请先测光功率，光功率范围-8dBm~-27dBm，在光功率范围内如果再不能正常发现，建议直接用备用主控板进行更换。 7

湖州联通南浔模块局GPON替换EPON操作方案
内部公开

第1章 方案概述
1.1 总体说明
建设单位
中国联合网络通信有限公司湖州市分公司
施工单位
华为技术服务有限公司
局点
OLT:南浔模块局
涉及设备及版本号
目标版本：
MA5680T V800R006C02SPC120
MA5616 V800R307C00SPC508
MA5620 V800R308C00SPC500
MA5606T V800R005C23B118
操作测试时间段
2011-9-8 08:00-20:00
回退时间段
2011-9-8 14:00-21:00
1、 方案简述：
本次操作把南浔模块局 OLT南浔菱湖OLT下挂的部分EPON终端更换为GPON终端，本次操作主要是把浔北基站分光器、南浔东洲基站分光器、南浔模块局分光器、草船兜基站分光器、嘉业南路分光器、菱湖新墩分光器下挂EPON终端更换为GPON终端。
本次操作涉及设备：2台MA5680T、4台MA5616、4台MA5620E 1台MA5606T

2、操作影响：
本次GPON替换EPON，由于涉及到局端的OLT和比较多的远端MDU，从OLT局点到MDU局点过程中时间长短不定，更换操作过程中影响单用户业务大概10到30分钟。

1.2 涉及设备：
ONU局点名称
ONU设备类型
操作
ONU割接前端口
ONU割接后端口
菱湖菱化集团
MA5620E-24
MA5620-24 GPON终端
菱湖OLT 0/1/0
菱湖OLT 0/1/0
瑶田英雄村
MA5606T
更换设备为MA5616 (64POS+32AD)
0/1/2
0/3/5
鑫达物流
MA5616
更换MA5616主控板
0/1/3
0/3/1
南浔行政中心
MA5620E-24
MA5620-24 GPON终端
0/2/0
0/3/2
南浔恒大管桩-1
MA5620E-24
MA5620-24 GPON终端
0/2/1
0/3/3
南浔恒大管桩-2
MA5620E-24
MA5620-24 GPON终端
0/2/1
直港新村
MA5616
更换MA5616主控板
0/2/1
浔南新村1幢
MA5616
更换MA5616主控板
0/2/2
0/3/4
南浔浔南新村-2
MA5616
更换MA5616主控板
0/2/2

1.3 人员安排
客户配合人员：
小组编号
人员
单位
局点名称
联系电话
1
张永康
中国联通湖州市分公司
网管中心
18606820037
2
沈晓毅
中国联通湖州市分公司
南浔 菱湖
18606820233
华为公司人员：
小组编号
操作人员
单位
局点名称
联系电话
1
陆忠
浙江八方电信有限公司
网管中心
18605756315
2
高军伟
浙江八方电信有限公司
南浔 菱湖
18657209120
1.4 准备工作
需要携带的设备：
a) 5个MA5616主控板，并提前完成配置。（已准备好并完成配置）
b) 4台24端口MA5616，并提前完成配置。（已准备好并完成配置）
c) 备件：以上设备都需要带备件
d) 按要求准备单板、备件、及其他操作必备工具（如便携机、console线、网线、螺丝刀等）

第2章 GPON替换EPON操作步骤
2.1 在南浔菱湖OLT侧将OLT 0/1 槽位EPON单板更换为GPON单板并将菱湖新墩基站分光器上联至GPON单板0/1/0端口、同时下挂菱湖凌化集团MA5620E EPON终端更换为MA5620 GPON终端。
2.2 在南浔模块局OLT侧将南浔浔北基站分光器上联尾纤由PON口0/1/2更换至PON口0/3/5，同时将其挂瑶田英雄村MA5606T 更换设设备为MA5616 GPON终端。
2.3 . 在南浔东洲基站将南浔东洲基站EPON分光器(0/1/3)下挂设备鑫达物流MA5616上联尾纤更换至南浔东洲基站GPON分光器（0/3/1）同时将鑫达物流MA5616 EPON主控板更换为GPON主控板.。
2.4 在南浔模块局OLT侧将南浔模块局分光器上联尾纤由PON口0/2./0更换至PON口0/3/2.同时将其下挂南浔行政中心MA5620E EPON终端更换为MA5620 GPON终端。
2.5 在南浔模块局OLT侧将草船兜基站分光器上联尾纤由PON口0/2./1更换至PON口0/3/3.同时将其下挂南浔恒大管桩-1南浔恒大管桩-2 MA5620E EPON终端更换为 MA5620 GPON终端、更换直港新村MA5616 EPON主控板更换为GPON主控板、
2.6 在南浔模块局OLT侧将嘉业南路局分光器上联尾纤由PON口0/2./2更换至PON口0/3/4同时将其下挂浔南新村1幢、南浔浔南新村-2 EPON主控板更换为GPON主控板。

第3章 回退方案
3.1 如遇到单板不正常的情况，使用备件进行更换。
3.2 如遇到MDU不能正常发现，请先测光功率，光功率范围-8dBm~-27dBm，在光功率范围内如果再不能正常发现，建议直接用备用主控板进行更换。
