双桥施工导流专项施工方案.doc

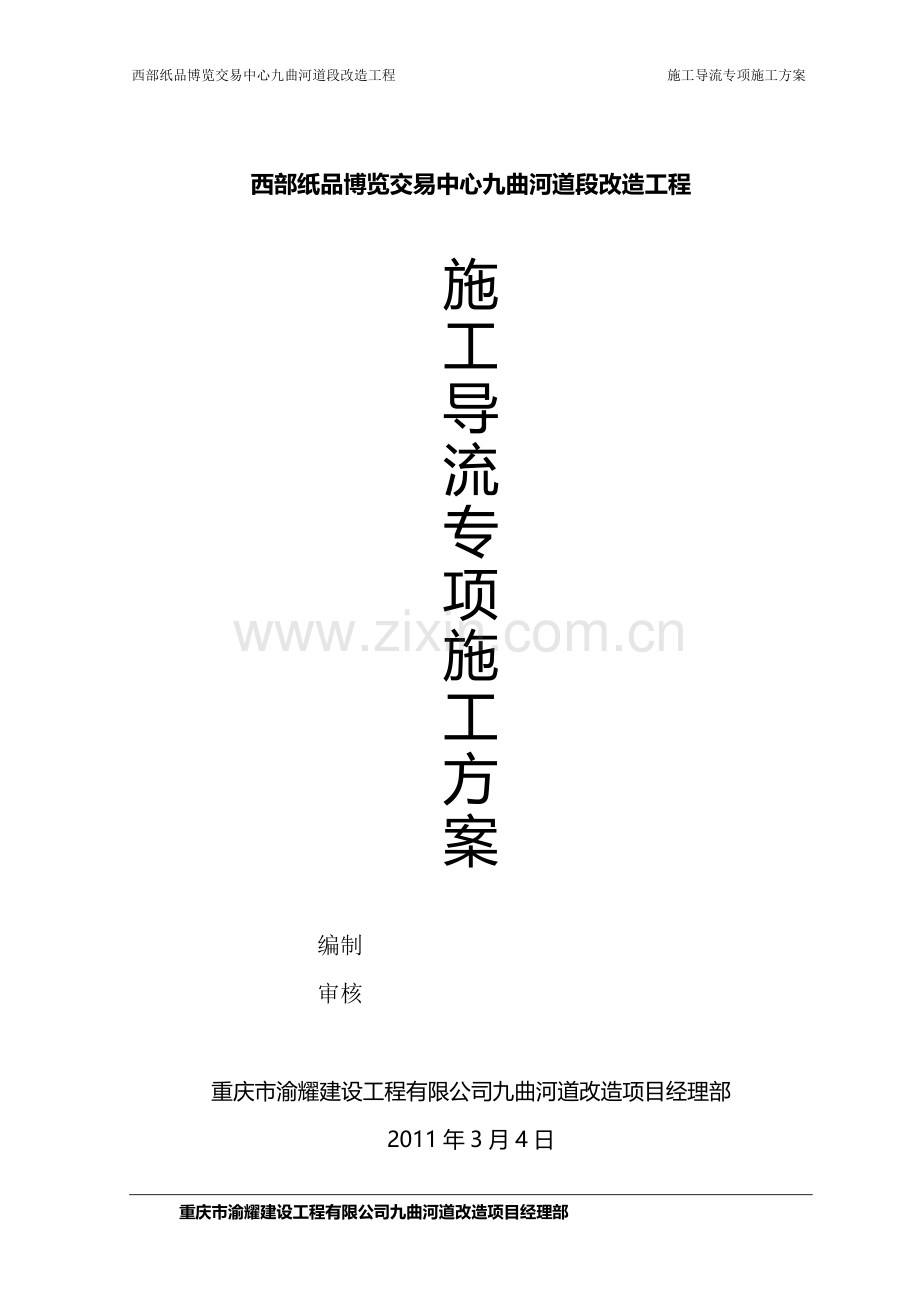

西部纸品博览交易中心九曲河道段改造工程 施工导流专项施工方案 西部纸品博览交易中心九曲河道段改造工程施工导流专项施工方案编制审核重庆市渝耀建设工程有限公司九曲河道改造项目经理部2011年3月4日重庆市渝耀建设工程有限公司九曲河道改造项目经理部 目 录一、工程简况1二、施工围堰及排水方案1（1）、施工期水流控制的选择2（2）、围堰设计及排水设备的选型2（3）、安全度汛3（4）、围堰拆除3（5）、施工导流需用材料设备及工程量4三、围堰施工时要注意的事项5四、防汛措施51、防汛组织机构62、防汛值班63、现场防汛措施64、突发事件的抢险措施7一、 工程简况中国重庆纸品博览交易中心位于重庆市双桥工业园内，是由重庆振雄实业有限责任公司投资5亿元人民币精心打造的中国西部地区规模最大，规划管理最科学的中国纸品博览及综合交易市场。本工程的主要任务是提高九曲河中国重庆纸品博览综合交易中心（以下简称纸品中心）的防洪标准，打造景观型河道，改善纸品中心河道沿线的环境。河道设计总长度为545.00M上起西湖大道（桩号K0+000.00），下止新建自动翻板闸处（桩号K0+545.00），其中原河道整治长度为320M，改道河道长度为225M。在整治河道末端新建栏水堰一座，闸宽18.00M闸顶高程375.00M正常蓄水位367.50M。本工程主要防护对象为纸品中心内的建筑、场地等，其防洪标准按防洪标准（GB5020194）、堤防工程设计规范（GB/T5028698）、城市防洪工程设计规范(CJJ50-1998)等综合确定，双桥区九曲河纸品博览交易中心段河道改道及综合治理工程防洪堤防洪标准为20年一遇洪水标准，堤防工程级别为级，相应的洪峰流量为131m/s，工程后其水位介于368.18m369.12m之间，堤顶高程采用平场高程372.5m。二、施工围堰及排水方案本工程特点是范围大，堤线长，构筑物呈线性布置。因此，结合现场情况，我单位拟在原河道，截弯取直段，堤坝等处采用纵向式围堰；自动翻板闸处采用横向围堰断流，侧向导流方式引流。 横向施工围堰采用编织袋装土外侧围护，纵向河堤脚围堰采用低矮的土石围堰导流。设计堰顶宽1m，迎水面坡为1:1.5，双层袋装土；背水面坡为1:1，单层袋装土。草袋之间用粘土压实防渗。（1）施工期水流控制方式的选择由于施工期间，九曲河仍需保证Q5 m3/s的过流要求，故河堤施工时的施工导流及排水问题就成为河堤施工顺利进行的关键因素。根据现场踏勘资料，九曲河河原河道现状宽度约15m，水深约在0.5m，河道岸坡坡度约1：0.8，因此，河堤工程施工期间拟采用分期导流围堰方式。围堰施工前，先行休整岸坡及其伸入河床部位，使坡度约为1：0.5，河床底宽增加，同时使过流侧河岸岸坡尽量规划，减小阻流系数，利于过水，以保证围堰束窄河道后的过流要求。由于围堰填筑时，堰底淤泥基础未作处理，故河堤基础施工过程中，基槽内渗水量估计将较大，为保证基槽内旱地作业，拟投入足够的排水设备，拟采用柴油泵结合潜水泵抽排方式。（2）围堰设计及排水设备选型1）围堰设计围堰布置及断面设计采用试算法。暂定河道底宽B=15m，河底糙率n=0.025，河床坡降I=0.0264。当围堰填筑位于河道中间，河道束窄过流侧底宽b1=2m时，假设水深h=1m，则河道过流水力计算如下：A=（b1+b1+0.5h）h/2=(2+2+0.51)1/1=4.5m2X=b1+h+h2+(0.5h)2=2+1+12+(0.51)2=4.25mR=A/X=4.5/4.25=1.05mC=R1/6/n=1.051/6/0.025=42.65m0.5/sQ=ACRI=4.542.651.050.0265=5.2m3/s5m3/s所以当围堰填筑位置位于河道中间，河道过流底宽b=2m时，水深h=1m，能满足施工过流要求。围堰填筑高度H等于水深加安全超过h=0.5m，即H=1+0.5=1.5m。由于本工程河道宽度较小，围堰设计时考虑尽量避免断面过大以免影响过流，拟采用土方回填，中间填塞装土草袋和粘土防渗层。原河道起点段围堰利用西湖大桥两侧桥台，外侧加设装土沙袋填筑。河道改道段以下将使用单侧过流方式，围堰也采用筑岛平台的方式形成。围堰修筑配合河岸施工及河床疏浚，采用从上游起往下游分段实施，逐段推进。2）排水设备选型河堤基槽开挖时，基槽排水采用在沟槽底部靠河道侧设置截水明沟、集水坑方式。基槽排水主要考虑河床渗水，按照基槽作业分段安排，每40m为一工作段，集水坑布置约80m左右一处，放入淤泥抽水泵对渗透水及时排除。为保证基坑排水的及时，排水设备的型号规格必须满足要求。估算40m工作段内基槽单侧渗水，基槽内水面与河道堰前水流高差hw为3m，围堰渗透系数k取值为210-3cm/s，水力坡降J=hw/b=3/2=1.5，则：渗流断面平均流速v=kJ=210-3cm/s1.5=310-3cm/s40m工作段内渗流量为：Q=Av=40m2.5310-3cm/s=3 m3/h 另考虑其他来水，基槽内排水设备排水能力40m段内需大于5 m3/h，拟投入2.5KW电动污水泵1台/40m，水泵出水口径为DN10，排水量为7m3/h，能满足要求。本工程配置足够的排水设备，即2.5KW电动污水泵2台和2.2KW电动排水泵2台。当渗流及其他来水较大时，适当增加排水设备的的投入，确保基坑施工作业在旱地进行。（3）安全渡汛本工程河堤工作面相对较短，渡汛的安全主要采用加强对设备的投入与材料的准备，提早实现汛前阶段目标的要求。对于汛前施工期间突发的超标准洪水，采用加高、加宽挡水围堰，增加抽水水泵加强抽水予以解决，汛期内加强对水文资料的收集与分析，指定相应的对策，确保工程万无一失。（4）围堰拆除基础砼及浆砌条石河堤施工超过设计河底约1.5m高时，进行围堰拆除。围堰拆除采用人工与机械配合，5t自卸车装运至渣场卸料。（5）施工导流需用材料设备及工程量根据上述设计，施工导流需用材料设备： 2.5KW污水泵3台，2.2KW3KW电动排水泵2台。施工导流工程量：围堰装土草袋1226m3，粘土防渗层填筑511m3，围堰拆除1737m3，2.5KW污水泵排水台班85个，2.2KW3KW电动排水泵排水台班170个。三、围堰施工时要注意的事项：1）、采用较松散的粘土装袋，不含石块、垃圾等杂物，装土为草袋容积的2/3，袋口缝合，无漏土现象。2）、草袋堆叠时，应使草袋上下左右错缝，以增强围堰的整体性。3）、围堰上部粘土填心，用打夯机夯实，防止围堰渗漏滑坡。4）、围堰后派专人对堰体随时进行观察、测量，发现问题及时采取加固措施。5）、待围堰内工程内容施工、养护完毕后，方可拆除该段围堰。6）、在横向围堰时，与纵向连接处，确保中间粘土隔层相连接（以达到转角处抗渗要求）。7）、围堰布置应避免侵占原河道行洪断面，保证施工期间河道行洪安全。待围堰施工完毕，对堰内的水进行排除。排水采用水泵抽除的方法。四、防汛措施1）、防汛组织机构防汛总负责：曾斌现场负责人：郑江龙现场设备、物资调度：万桦现场人力调度：余大兵现场管理：周习强施工队：谢才学下属人员20人负责河道疏通工作、20人负责前线物资运输等工作2）、防汛值班防汛期间实行24小时不间断值班，工地各部门、施工队负责人手机24小时不关机，确保发生紧急状态时可立即启动预案。3）、现场防汛措施（1）、汛期施工前，我们将根据施工现场和工程进展情况制定汛期施工阶段性计划，并提交监理工程师审批后实施。（2）、汛期施工时，施工现场周围做好排水沟，现场排水系统应贯通，并派专人进行疏通，保证排水沟畅通。（3）、防止地面水流入，保证施工道路不积水，潮汛季节随时收听气象预报，并配备足够的抽水设备及防汛的应急材料。（4）、做好防雷、防电、防漏工作，保证施工正常进行。（5）、汛期施工时应组织有关人员对现场临时设施、机电设备、临时线路等进行检查，针对检查出的具体问题上，应采取相应措施，及时整改。4）、突发事件的抢险措施：（1）、即停止施工现场所有施工，紧急将现场施工人员集合。分两队。一队疏通河道加固堤坝，另一队调动机械、物资等。（2）、将挖机调至河道边疏通河道加固堤坝，编织袋要灌土用于加高堤坝，将水泵放入河道内加强抽水。（3）、现场医药器具到位，随时用于伤员的临时抢救。 重庆市渝耀建设工程有限公司 九曲河道改造项目部 2011-2-27下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 12重庆市渝耀建设工程有限公司九曲河道改造项目经理部
