人教版高二物理选修3-2阶段检测:电磁感应、交变电流.docx

上传人:s4****5z 文档编号:7955398 上传时间:2025-01-28 格式:DOCX 页数:3 大小:159.46KB 下载积分:10 金币
下载 相关 举报

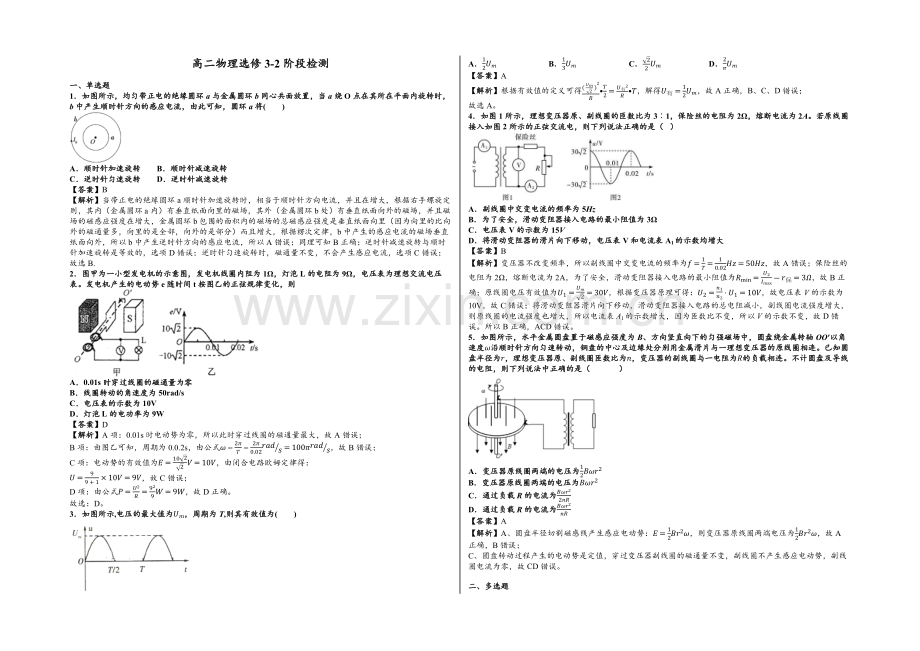

人教版高二物理选修3-2阶段检测:电磁感应、交变电流.docx_第1页
第1页 / 共3页

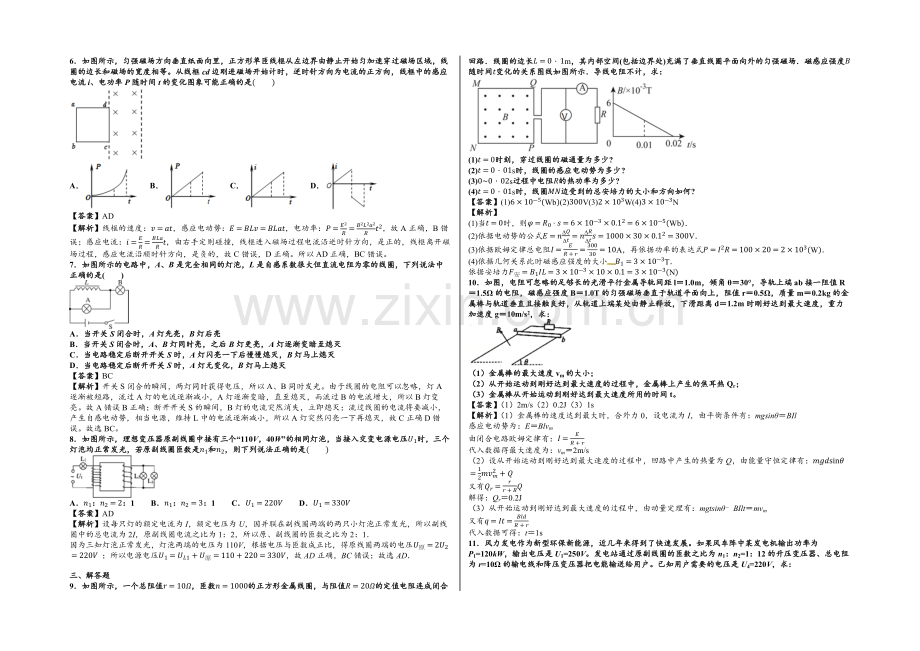

人教版高二物理选修3-2阶段检测:电磁感应、交变电流.docx_第2页
第2页 / 共3页


点击查看更多>>
资源描述
高二物理选修3-2阶段检测 一、单选题 1.如图所示,均匀带正电的绝缘圆环a与金属圆环b同心共面放置,当a绕O点在其所在平面内旋转时,b中产生顺时针方向的感应电流,由此可知,圆环a将(  ) A.顺时针加速旋转 B.顺时针减速旋转 C.逆时针匀速旋转 D.逆时针减速旋转 【答案】B 【解析】当带正电的绝缘圆环a顺时针加速旋转时,相当于顺时针方向电流,并且在增大,根据右手螺旋定则,其内(金属圆环a内)有垂直纸面向里的磁场,其外(金属圆环b处)有垂直纸面向外的磁场,并且磁场的磁感应强度在增大,金属圆环b包围的面积内的磁场的总磁感应强度是垂直纸面向里(因为向里的比向外的磁通量多,向里的是全部,向外的是部分)而且增大,根据楞次定律,b中产生的感应电流的磁场垂直纸面向外,所以b中产生逆时针方向的感应电流,所以A错误;同理可知B正确;逆时针减速旋转与顺时针加速旋转是等效的,选项D错误;逆时针匀速旋转时,磁通量不变,不会产生感应电流,选项C错误;故选B. 2.图甲为一小型发电机的示意图,发电机线圈内阻为1Ω,灯泡L的电阻为9Ω,电压表为理想交流电压表。发电机产生的电动势e随时间t按图乙的正弦规律变化,则 A.0.01s时穿过线圈的磁通量为零 B.线圈转动的角速度为50rad/s C.电压表的示数为10V D.灯泡L的电功率为9W 【答案】D 【解析】A项:0.01s时电动势为零,所以此时穿过线圈的磁通量最大,故A错误; B项:由图乙可知,周期为0.0.2s,由公式ω=2πT=2π0.02rads=100πrads,故B错误; C项:电动势的有效值为E=1022V=10V,由闭合电路欧姆定律得: U=99+1×10V=9V,故C错误; D项:由公式P=U2R=929W=9W,故D正确。 故选:D。 3.如图所示,电压的最大值为Um,周期为T,则其有效值为(  ) A.12Um B.13Um C.22Um D.2πUm 【答案】A 【解析】根据有效值的定义可得(Um2)2R•T2=U有2R•T,解得U有=12Um,故A正确,B、C、D错误; 故选A。 4.如图1所示,理想变压器原、副线圈的匝数比为3︰1,保险丝的电阻为2Ω,熔断电流为2A。若原线圈接入如图2所示的正弦交流电,则下列说法正确的是(  ) A.副线圈中交变电流的频率为5Hz B.为了安全,滑动变阻器接入电路的最小阻值为3Ω C.电压表V的示数为15V D.将滑动变阻器的滑片向下移动,电压表V和电流表A1的示数均增大 【答案】B 【解析】变压器不改变频率,所以副线圈中交变电流的频率为f=1T=10.02Hz=50Hz,故A错误;保险丝的电阻为2Ω,熔断电流为2A,为了安全,滑动变阻器接入电路的最小阻值为Rmin=U2Imax-r保=3Ω,故B正确;原线圈电压有效值为U1=Um2=30V,根据变压器原理可得:U2=n1n2⋅U1=10V,故电压表V的示数为10V,故C错误;将滑动变阻器滑片向下移动,滑动变阻器接入电路的总电阻减小,副线圈电流强度增大,则原线圈的电流强度也增大,所以电流表A1的示数增大,因为匝数比不变,所以V的示数不变,故D错误。所以B正确,ACD错误。 5.如图所示,水平金属圆盘置于磁感应强度为B、方向竖直向下的匀强磁场中,圆盘绕金属转轴OO′以角速度ω沿顺时针方向匀速转动,铜盘的中心及边缘处分别用金属滑片与一理想变压器的原线圈相连。已知圆盘半径为r,理想变压器原、副线圈匝数比为n,变压器的副线圈与一电阻为R的负载相连。不计圆盘及导线的电阻,则下列说法中正确的是(   ) A.变压器原线圈两端的电压为12Bωr2 B.变压器原线圈两端的电压为Bωr2 C.通过负载R的电流为Bωr22nR D.通过负载R的电流为Bωr2nR 【答案】A 【解析】A、圆盘半径切割磁感线产生感应电动势:E=12Br2ω,则变压器原线圈两端电压为12Br2ω,故A正确,B错误; C、圆盘转动过程产生的电动势是定值,穿过变压器副线圈的磁通量不变,副线圈不产生感应电动势,副线圈电流为零,故CD错误。 二、多选题 6.如图所示,匀强磁场方向垂直纸面向里,正方形单匝线框从左边界由静止开始匀加速穿过磁场区域,线圈的边长和磁场的宽度相等。从线框cd边刚进磁场开始计时,逆时针方向为电流的正方向,线框中的感应电流i、电功率P随时间t的变化图象可能正确的是(  ) A. B. C. D. 【答案】AD 【解析】线框的速度:v=at,感应电动势:E=BLv=BLat,电功率:P=E2R=B2L2a2Rt2,故A正确,B错误;感应电流:i=ER=BLaRt,由右手定则碰撞,线框进入磁场过程电流沿逆时针方向,是正的,线框离开磁场过程,感应电流沿顺时针方向,是负的,故C错误,D正确。所以AD正确,BC错误。 7.如图所示的电路中,A、B是完全相同的灯泡,L是自感系数很大但直流电阻为零的线圈,下列说法中正确的是(  ) A.当开关S闭合时,A灯先亮,B灯后亮 B.当开关S闭合时,A、B灯同时亮,之后B灯更亮,A灯逐渐变暗至熄灭 C.当电路稳定后断开开关S时,A灯闪亮一下后慢慢熄灭,B灯马上熄灭 D.当电路稳定后断开开关S时,A灯无变化,B灯马上熄灭 【答案】BC 【解析】开关S闭合的瞬间,两灯同时获得电压,所以A、B同时发光。由于线圈的电阻可以忽略,灯A逐渐被短路,流过A灯的电流逐渐减小,A灯逐渐变暗,直至熄灭,而流过B的电流增大,所以B灯变亮。故A错误B正确;断开开关S的瞬间,B灯的电流突然消失,立即熄灭;流过线圈的电流将要减小,产生自感电动势,相当电源,维持L中的电流逐渐减小,所以A灯突然闪亮一下再熄灭,故C正确D错误。故选BC。 8.如图所示,理想变压器原副线圈中接有三个“110V,40W”的相同灯泡,当接入交变电源电压U1时,三个灯泡均正常发光,若原副线圈匝数是n1和n2,则下列说法正确的是(  ) A.n1:n2=2:1 B.n1:n2=3:1 C.U1=220V D.U1=330V 【答案】AD 【解析】设每只灯的额定电流为I,额定电压为U,因并联在副线圈两端的两只小灯泡正常发光,所以副线圈中的总电流为2I,原副线圈电流之比为1:2,所以原、副线圈的匝数之比为2:1. 因为三知灯泡正常发光,灯泡两端的电压为110V,根据电压与匝数成正比,得原线圈两端的电压U原=2U2=220V ;所以电源电压U1=UL1+U原=110+220=330V,故AD正确,BC错误;故选AD. 三、解答题 9.如图所示,一个总阻值r=10Ω,匝数n=1000的正方形金属线圈,与阻值R=20Ω的定值电阻连成闭合回路.线圈的边长L=0.1m,其内部空间(包括边界处)充满了垂直线圈平面向外的匀强磁场.磁感应强度B随时间t变化的关系图线如图所示.导线电阻不计,求: (1)t=0时刻,穿过线圈的磁通量为多少? (2)t=0.01s时,线圈的感应电动势为多少? (3)0~0.02s过程中电阻R的热功率为多少? (4)t=0.01s时,线圈MN边受到的总安培力的大小和方向如何? 【答案】(1)6×10-5(Wb)(2)300V(3)2×103W(4)3×10-3N 【解析】 (1)当t=0时,则φ=R0⋅s=6×10-3×0.12=6×10-5(Wb). (2)依据电动势的公式E=nΔQΔt=nΔRΔts=1000×30×0.12=300V. (3)依据欧姆定律总电阻I=ER+r=30030=10A,再依据功率的表达式P=I2R=100×20=2×103(W). (4)依据几何关系此时磁感应强度的大小B1=3×10-3T. 依据安培力F安=B1IL=3×10-3×10×0.1=3×10-3(N) 10.如图,电阻可忽略的足够长的光滑平行金属导轨间距l=1.0m,倾角θ=30°,导轨上端ab接一阻值R=1.5Ω的电阻,磁感应强度B=1.0T的匀强磁场垂直于轨道平面向上,阻值r=0.5Ω,质量m=0.2kg的金属棒与轨道垂直且接触良好,从轨道上端某处由静止释放,下滑距离d=1.2m时刚好达到最大速度,重力加速度g=10m/s2,求: (1)金属棒的最大速度vm的大小; (2)从开始运动到刚好达到最大速度的过程中,金属棒上产生的焦耳热Qr; (3)金属棒从开始运动到刚好达到最大速度所用的时间t。 【答案】(1)2m/s(2)0.2J(3)1s 【解析】(1)金属棒的速度达到最大时,合外力0,设电流为I,由平衡条件有:mgsinθ=BIl 感应电动势为:E=Blvm 由闭合电路欧姆定律有:I=ER+r 代入数据得最大速度为:vm=2m/s (2)设从开始运动到刚好达到最大速度的过程中,回路中产生的热量为Q,由能量守恒定律有:mgdsinθ=12mvm2+Q 又有Qr=rr+RQ 解得:Qr=0.2J (3)从开始运动到刚好达到最大速度的过程中,由动量定理有:mgtsinθ﹣BIlt=mvm 又有q=It=BldR+r 代入数据可得:t=1s 11.风力发电作为新型环保新能源,近几年来得到了快速发展。如果风车阵中某发电机输出功率为P1=120kW,输出电压是U1=250V。发电站通过原副线圈的匝数之比为n1:n2=1:12的升压变压器、总电阻为r=10Ω的输电线和降压变压器把电能输送给用户。已知用户需要的电压是U4=220V,求: (1)升压变压器的输出电压U2; (2)输电线上损失的电功率P损; (3)降压变压器原、副线圈的匝数比n3:n4。 【答案】(1)3000V(2)16kW(3)130:11 【解析】(1)升压变压器的原副线圈电压之比等于匝数之比,故U2=n1n2⋅U1=3000V (2)输电线上的电流为I2=PU2=1200003000A=40A 损失功率为P损=I2r=16kW (3)降压变压器原线圈的电压为U3=U2-I2r=3000-40×10V=2600V 故n3n4=U3U4=2600220=13011 12.某一小型水电站,输电电路如图所示,发电机的输出功率为100kW,发电机的输出电压为500V,输电导线的总电阻为10Ω,导线上损耗的电功率为4kW,该村的用电电压是220V.求: (1)输电线上的输电电流、电压损耗分别是多少? (2)升压变压器的原、副线圈的匝数比 (3)降压变压器的原、副线圈的匝数比 【答案】(1)200V(2)110 (3)24011 【解析】(1)根据P损=I2R线得, 输电线上的电流I=P损R线=400010A=20A U损=IR线=200V (2)升压变压器的输出电压U2=PI=5000V 则升压变压器的匝数比n1n2=U1U2=5005000=110 (3) 降压变压器的输入电压U3=U2-U损=5000-200V=4800V 降压变压器的匝数比为n3n4=U3U4=4800220=24011
