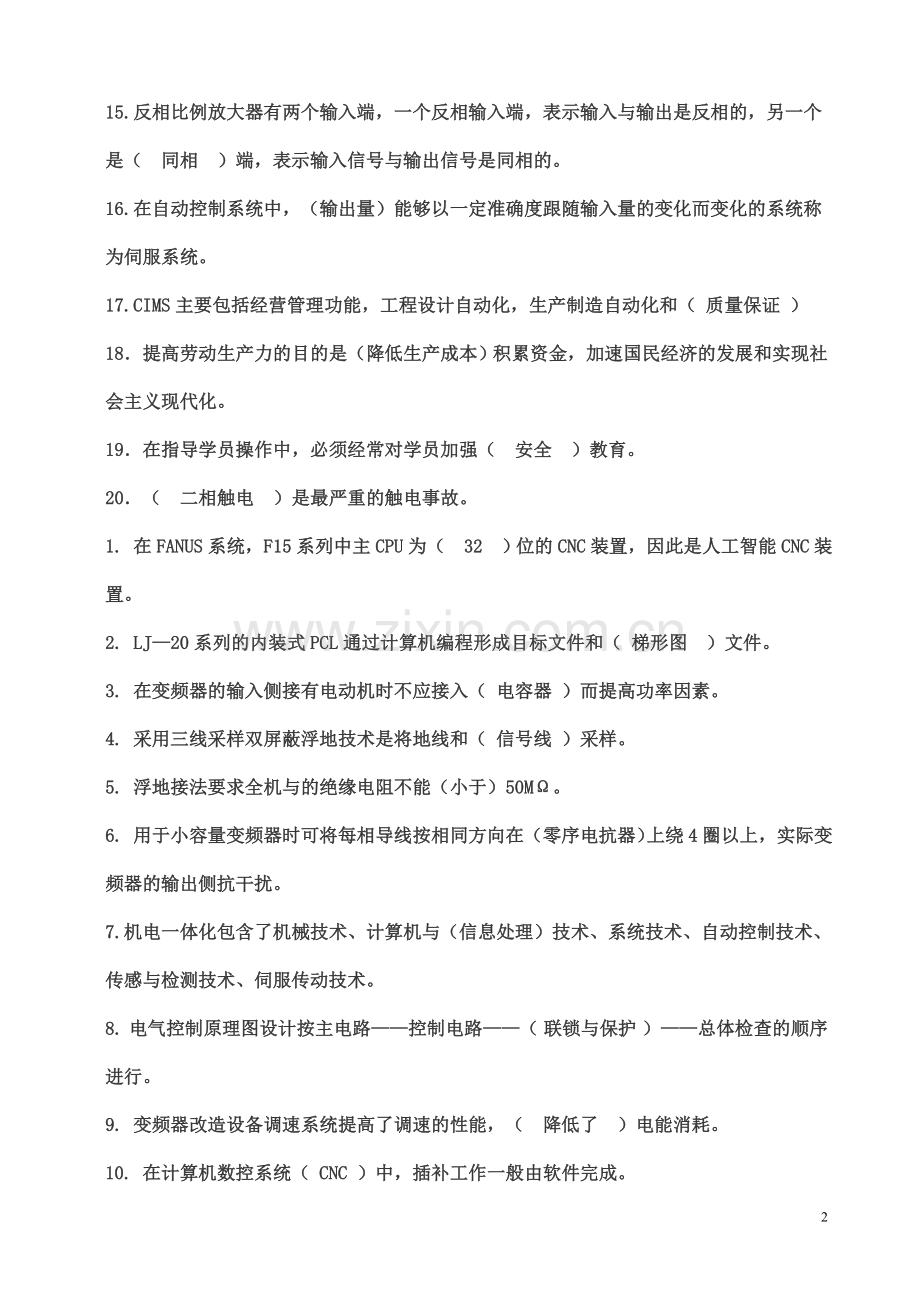

维修电工高级技师试题集一、填空题1为便于系统的维修与使用CNC统称都有（ 故障自我诊断 ）系统。 2工业控制系统的硬件由计算机基本系统和（ 过程I/O系统 ）组成。 3为避免（ 谐振）现象应在补偿电容前串联电抗器。 4A/D转换器在获取050mv的微弱信号时（ 模似接地法 ）极为重要。 5当接地的信号源与不接地的放大器连接时，放大器的输入端屏蔽应接到（ 信号源 ）的公共端。 6随着装置内部各种线圈要屏蔽或距离要远些。注意漏磁方向，减小（ 互感耦合 ）。 7随着电子技术的发展，可以使机械技术和电子技术有机地结合起来，以实现系统整体（ 最佳化 ）。 8机电一体化产品控制大多数都具备（自动控制 ）、自动诊断、自动信息处理、自动修正、自动检测等功能。 9变频器改造设备调速系统采用交流变频器调速替代原设备中（直流调速）或其他电动机调速的方案。 10.机床数据，PCL程序及加工工序可在（MMC）的硬盘上备份。 11.机床操作面板上主要有4种加工操作方式，既JOG（手动）、TEACHIN（示教）、MAD（手动输入数据自动运行 ）和AUTOMATTC（自动）。 12.SIN840C可以实现（3D）插补。 13.数控机床的伺服系统中的机械传动系统一般由（伺服驱动）系统、机械传动部件、驱动元件组成。 14.伺服系统是一种反馈控制系统，它由（指令脉冲）作为输入给定值，与输出被控量进行比较，利用比较后产生的偏差值对系统进行自动调节。 15.反相比例放大器有两个输入端，一个反相输入端，表示输入与输出是反相的，另一个是（同相）端，表示输入信号与输出信号是同相的。 16.在自动控制系统中，（输出量）能够以一定准确度跟随输入量的变化而变化的系统称为伺服系统。 17.CIMS主要包括经营管理功能，工程设计自动化，生产制造自动化和（ 质量保证 ） 18提高劳动生产力的目的是（降低生产成本）积累资金，加速国民经济的发展和实现社会主义现代化。 19在指导学员操作中，必须经常对学员加强（安全）教育。 20（二相触电）是最严重的触电事故。 1. 在FANUS系统，F15系列中主CPU为（32）位的CNC装置，因此是人工智能CNC装置。 2. LJ20系列的内装式PCL通过计算机编程形成目标文件和（ 梯形图 ）文件。 3. 在变频器的输入侧接有电动机时不应接入（ 电容器 ）而提高功率因素。 4. 采用三线采样双屏蔽浮地技术是将地线和（ 信号线 ）采样。 5. 浮地接法要求全机与的绝缘电阻不能（小于）50M。 6. 用于小容量变频器时可将每相导线按相同方向在（零序电抗器）上绕4圈以上，实际变频器的输出侧抗干扰。 7. 机电一体化包含了机械技术、计算机与（ 信息处理 ）技术、系统技术、自动控制技术、传感与检测技术、伺服传动技术。 8. 电气控制原理图设计按主电路控制电路（ 联锁与保护 ）总体检查的顺序进行。 9. 变频器改造设备调速系统提高了调速的性能，（ 降低了 ）电能消耗。 10. 在计算机数控系统（ CNC ）中，插补工作一般由软件完成。 11. SIN840C数控单元包括显示部分、（主机框架）、输入/输出设备及驱动装置。 12. 机床数据，PLC程序及加工工序可在（ MMC ）的硬盘上备份。 13. CSB（ 中央服务单元 ）是CENTER SERVICE BOARD的缩写。 14. 伺服驱动系统一般由（ 驱动控制 ）和驱动元件组成。 15. 数控机床的伺服系统中的检测装置一般由检测元件组成。 16. 数控机床的伺服系统一般包括机械传动系统和（ 检测 ）装置。 17. 生产工人在生产班内完成生产任务所需的直接和间接的全部工时为工时定额中的（ 定额时间 ）。 18. 精益生产具有在生产过程中将上道工程推动下道工程的模式变为（ 下道工程要求拉动上道工程生产的模式 ）的特点。 19. 通过指导操作使学员的（ 动手操作 ）能力不断增强和提高，熟练掌握操作技能。 20. 实践证明，低频电流对人体的伤害比高频电流（ 大 ） 1.指导操作就是通过 和 ，使学员的动手操作能力不断增强和提高，熟练掌握操作技能。 答案: 具体示范操作 ; 现场技术指导训练2.为防止 触电和 触电，必须采取必要的电气安全技术措施。 答案: 直接 ; 间接3.作用于刚体上的两个力，使刚体处于平稳状态的充分必要条件是：这两个力 ，且 。 答案: 大小相等，方向相反 ; 作用于一条直线上4.电路在线维修测试仪采用了_和器件端口_技术设计，用于器件级故障维修检测。 答案: 后驱动 ; 模拟特征分析5.生产工人工作班制度工时消耗可分为_和_两类，这两类中又可分出若干小类。 答案: 定额时间 ; 非定额时间6.采用导电良好的金属材料做成屏蔽层，可以达到防止_干扰的目的，若将屏蔽层接地，则同时兼有_的作用。 答案: 高频磁场 ; 静电屏蔽7.计算机数控系统简称 系统，是用计算机控制加工功能，实现 控制的系统。 答案: CNC ; 数值8.理论培训的目的是通过课堂教学方式，使学员掌握维修电工本等级_，并促进_的提高。 答案: 技术理论知识 ; 操作技能9.因设备运行时间较长或环境温度较高出现的软故障，可用_法使故障现象明显化；对于系统中很长的故障链，可以采用_法加快故障的排除。 答案: 升温试验 ; 分段淘汰10. 为确保电气作业的安全进行，完善保证安全的组织措施，对于工作票的执行，规定了_制度，即未经_允许，不准执行工作票。 答案: 工作许可 ; 工作许可人(值班员)二、选择题1. 电容器替代时，电容器的（ B ）首先要满足要求。 A.电容量 B.耐压 C.电流 D.功率 2测试仪可提供三中输入格式：PROTEL文件格式、（ C ）和索引表格式，可根据使用的需要进行选择。 A. BMP格式 B.文本格式 C.连接表格式 D . JGP格式 3常用的工业控制系统通常分为分散型控制系统、可编程序控制器、STD总线工业控制机、（ B ）模块化控制系统、智能调节控制仪表等。 A 16位单板机 B工业PC C 主CPU D32位单机片 4当配电变压器三相输入电压不平衡率大于（ D ）时会对系统产生不良影响。 A 5% B3% C5% D3% 5变频器改造设备调速系统提高了（ A ）的性能，降低了电能消耗。 A 调速 B准确 C抗扰动 D稳定 6PLC改造设备控制是采用PLC可编程序控制器替换原设备控制中庞大而复杂的（ B ）控制装置。 A 模拟 B 继电器 C时实 D时序逻辑电路 7变频器改造设备调速系统采用交流变频器调速替代原设备中（ C ）或其他电动机调速的方案。 A 变极调速 B 变压调速 C 直流调速 D 闭环负反馈 8晶体管图示议测量三极管时（ C ）可以改变特性曲线族之间的距离。 A 阶梯选择 B 功耗电阻C 集电极基极电流/电位 D 峰性范围 9重复接地的作用是降低漏电设备外客对地电压，减轻（ A ）断线时的危险。 A 零线 B保护接地线 C 相线 D相线和中线 10漏电保护装置在人体触及带电体时，能在（ D ）内切断电源。 A. 10s B.5s C.1s D.0.1s 150uF/400V与100Uf/400V进行并联后相当于一个（ A ）。 A150uF/400V B.75uF/400V C.150uF/800V D.25uF/400V 2.逻辑分析仪是按（ C ）思路发展而成的。 A .存储示波器 B .双踪示波器 C 、多线示波器 D。 逻辑电路 3单CPU工业控制机系统可以分时控制（ D ）回路。 A 多个开环控制B两个闭环控制C三个闭环控制 D 多个闭环控制 4当配电系统的电感与补偿电容器发生串联谐振时，呈现（ B ）阻抗。 A 零 B 最小 C最大 D短路 8主频信号发生器使用时频率调整旋钮改变主振荷图的（A） A可变电路B：电压较低C：电流大小D：可变电阻阻值 9触电者既（B），应采用人工呼吸和胸外挤压法同时进行救护。 A有心跳无呼B：无心跳又无呼吸C：无心跳有呼吸D：呼吸困难 10高性能的高压变频器调速装置的主电路开关器件采用（B）。 A快速恢复二极管B：绝缘栅双极晶体管C：电力晶体管D：功率场效应晶体管 1PLC模块的安装尺寸、（D）等一般都已经标准化了。 A电流等级B：功率等级C：绝缘等级D：电压等级 2准确度是说明测量结果与真值的偏离程度。（ C ）的大小是准确度的标志。 A附加误差B：基本误差C：系统误差D：绝对误差 3典型工业控制机系统的一次设备通常由（C）变送器和执行器机构组成。 A传感器B：探头C：被控对象D：一次线缆 4变频器输出侧抗干扰措施中，为了减少（B），可在输出侧安装输出电抗器。 A电源B：电磁噪声C：高次谐波D：信号 9数显改造机床在普通机床上安装数显（B）检测装置。 A主轴旋转速度B：位置C：过载D：进给速度 10示波器上观察波形移动由（B）完成。 A灯丝电压B：偏转系统C：加速极电压D：聚焦极电压 1调制信号是以（A）形式表现的。 A离散B：收剑C：环绕D：振荡 250uF/400V与100Uf/400V进行并联后相当于一个（ A ）。 A150uF/400V B.75uF/400V C.150uF/800V D.25uF/400V 3触电者（A）时，应进行人工呼吸。 A有心跳无呼吸B：有呼吸无心跳C：既无心跳又无呼吸D：既有心跳又有呼吸。 4浮地接法要求全机与地的绝缘电阻不能（ C ） A小于4B：大于500M C：小于500M D：大于50M 7数显改造机床在普通机床上按装数显（ B ）检测装置。 A主轴旋转速度 B：位置 C：过载 D：进给速度 8经济型数控机床的改造主要采用于中、小型（ A ）和铣床的数控改造。 A.车床B：磨床C：钻床D：镗床 9有主生产计划（MP3），物料需求计划（MRP）生产进度计划（DS）能力需求计划（CRP）构成（ B ）。 A精益生产计划 B：制造资源计划MRP C看板管理计划 D：全面生产计划 10触电者（ A ）时，应进行人工呼吸。 A有心跳无呼吸 B：无心跳又无呼吸C无心跳有呼吸D：呼吸困难150F/400V与100F/400V进行并联后相当于一个（ ）A、150F/400V B、75F/400VC、150F/800V D、25F/400V2逻辑分析仪是按（ ）思路发展而成的。A、存储示波器 B、双踪示波器 C、多线示波器 D、逻辑电路3单CPU工业控制机系统可以分时控制（ ）回路。A、多个开环控制 B、两个闭环控制 C、三个闭环控制 D、多个闭环控制4当配电系统的电感与补偿电容器发生串联谐振时，呈现（ ）阻抗。A、零 B、最小 C、最大 D、短路8高频信号发生器使用时频率调整旋钮改变主振荡回路的( )A、可变电容 B、电压较低. C、电流大小 D、可变电阻组值9触电者既（ ）时，应采用人工呼吸和胸外挤压法同时进行救护。A、有心跳无呼吸 B、无心跳又无呼吸 C、无心跳有呼吸 D、呼吸困难 10.高性能的高压变频调速装置的主电路开关器件采用（ ）。A、快速恢复二极管 B、绝缘栅双极晶体管C、电力晶体管 D、功率场效应晶体管11电容器替代时，电容器的（ ）首先要满足要求。A、电容量 B、耐压 C、电流 D、功率12常用的工业控制系统通常分为分散型控制系统、可编程序控制器、STD总线工业控制机、（ ）、模块化控制系统、智能调节控制仪表等。A、16位单板机 B、工业PC C、主CPU D、32位单片机13当配电变压器三相输出电压不平衡率大于（ ）时会对系统产生不良影响。A、5% B、3% C、5% D、3%15晶体管图示仪测量三极管时( )可以改变特性曲线族之间的间距。A、阶梯选择 B、功耗电阻C、集电极-基极电流/电位 D、峰值范围. 16重复接地的作用是降低漏电设备外壳的对地电压，减轻（ ）断线时的危险。A、零线 B、保护接地线 C、相线 D、相线和中线17漏电保护装置在人体触及带电体时，能在（ ）内切断电源。A、10s B、5s C、1s D、0.1s18PLC模块的安装尺寸、（ ）等一般都已经标准化了。A、电流等级 B、功率等级C、绝缘等级 D、电压等级19准确度是说明测量结果与真值的偏离程度。（ ）的大小是准确度的标志。A、附加误差 B、基本误差 C、系统误差 D、绝对误差20典型工业控制机系统的一次设备通常由（ ）、变送器和执行机构组成。A、传感器 B、探头 C、被控对象 D、一次线缆21变频器输出侧抗干扰措施中，为了减少（ ），可在输出侧安装输出电抗器。A、电源 B、电磁噪声 C、高次谐波 D、信号23用交流电压档测得直流电压比用直流电压档测得直流电压值（ ）。A、不同 B、高 C、低 D、相同24进行理论教学培训时，除依据教材外应结合本职业介绍一些（ ）的方面的内容。A、“四新”应用 B、案例 C、学员感兴趣 D、科技动态25数显改造机床在普通机床上安装数显（ ）检测装置。A、主轴旋转速度 B、位置 C、过载 D、进给速度26示波器上观察波形的移动由( )完成.A、灯丝电压. B、偏转系统 C、加速极电压 D、聚焦极电压27三相全控桥整流电路带阻性负载,其最大移相范围是( )A、900 B、1200 C、1500 D、180028三相全控桥整流电路带阻性负载,晶体管承受的最大反向电压为( )A、 U2 B、 U2 C、2 U2 D、 U229. 任何一个有源二端网络的戴维南等效电路是（ ）A、一个理想电流源和内阻并联电路 B、一个理想电流源和理想电压源并联电路 C、一个理想电压源和内阻串联电路 D、一个理想电流源和理想电压源串联电路30调制信号是以（ ）形式表现的。A、离散 B、收敛 C、环绕 D、振荡31触电者（ ）时，应进行人工呼吸。A、有心跳无呼吸 B、有呼吸无心跳 C、既无心跳又无呼吸 D、既有心跳又有呼吸32浮地接法要求全机与地的绝缘电阻不能（ ）。A、小于4W B、大于500MW C、小于50MW D、大于50MW33数显改造机床在普通机床上安装数显（ ）检测装置。A、主轴旋转速度 B、位置 C、过载 D、进给速度34经济型数控机床的改造主要采用于中、小型（ ）和铣床的数控改造。A、车床 B、磨床 C、钻床 D、镗床 35有主生产计划(MP3).物料需求计划(MRP).生产进度计划(DS)能力需求计划(CRP)构成( )A、精益生产计划 B、制造资源计划MRP C、看板管理计划 D、全面生产管理计划36触电者（ ）时，应进行人工呼吸。A、有心跳无呼吸 B、无心跳又无呼吸 C、无心跳有呼吸 D、呼吸困难12345678910ACDBABCABB11121314151617181920BCD AC A DDCC21222324252627282930BABABBBDCA313233333536ACBABA1.右图所示的元件是一个( C )。 (A)反相比例放大器 (B)同相比例放大器 (C)反相比例加法运算放大器 (D)积分放大器2.在变频器的运行操作键盘上，FWD键指的是( B )。 (A)运行 (B)正转 (C)反转 (D)点动3.根据图中所示构件长度，该铰链四杆机构是一个( A )。 (A)曲柄摇杆机构 (B)双曲柄机构 (C)双摇杆机构4.伏安法测电阻是属于电气测量方法中的( B )。 (A)直接测量 (B)间接测量 (C)组合测量5.三相桥式半控整流电路中，每只晶闸管流过的平均电流是负载电流的( C )。 (A)1倍 (B)1/2倍 (C)1/3倍 (D)1/6倍6.某维修电工班组对车间一个月中质量不合格的18件产品产生超差的原因进行调查后，作出产品超差排列图，根据图示该维修电工班组应采取的措施是( B )。 (A)针对设备开展质量管理活动 (B)协助生产作业班组开展质量管理活动 (C)不需开展质量管理活动7.在数控机床的位置数字显示装置中，应用最普遍的是( A )。 (A)感应同步数显 (B)磁栅数显 (C)光栅数显8.把直流电源中恒定的电压变换成( D )的装置称为直流斩波器。 (A)交流电压 (B)可调交流电压 (C)脉动直流电压 (D)可调直流电压9.组合逻辑门电路在任意时刻的输出状态只取决于该时刻的( C )。 (A)电压高底 (B)电流大小 (C)输入状态 (D)电路状态10. 三相六拍通电方式步进电动机转子齿数为10，则每输入一个脉冲转子转过( B )。(A)3 (B)6 (C)12 (D)36三、判断题（ ）1SIN840C可以实现3D插补。（ ）2SIN840C主菜单的PROGEAMMING在MMC的硬盘上编辑。按ASC码编辑。（ ）3示波器中水平扫描信号发生器产生的是方波。（ ）4生产同步化是一种生产现场物流控制系统。（ ）5ISO9000族标准中ISO9004-1是基础性标准。（ ）6(ISO9000)系列标准是国际标准化组织发布的有关环境管理的系列标准。（ ）7理论培训教学中应有条理性和系统性，注意理论联系实际，培养学员解决实际工作的能力。（ ）8维修电工在操作中，特别要注意首先断电。（ ）9两相接地是最严重的触电事故。（ ）10触电者有呼吸无心跳时，应采用胸外挤压法进行救护。 （ ）11SIN840C主菜单的PROGEAMMING在MMC的硬盘上编辑。按ASC码编辑。（ ）12DIAGNOSIS诊断区域主要用于机床的调整及维护。（ ）13A/D转换器是交直流转换器。（ ）14有主生产计划(MP3).物料需求计划(MRP).生产进度计划(DS)能力需求计划(CRP)构成制造资源计划MRP。（ ）15ISO9000族标准中ISO9000-4是指导性标准。 （ ）16维修电工班组主要是为生产服务的。（ ）17理论培训的一般方法是课堂讲授。（ ）18指导操作是培养和提高学员独立技能的极为重要的方法和手段。 （ ）19实践证明，低频电流对人体的伤害比高频电流小。（ ）20触电者有心跳无呼吸时，应进行人工呼吸。（ ）21SB中央服务板是CENTER SERVICE BOARD 的缩写。（ ）22DIAGNOSIS诊断区域主要用于机床的调整及维护。（ ）23在维修直流电机时,对各绕组之间作耐压试验,其试硷,其试验电压用直流电. （ ）24准时化生产方式企业的经营目标是质量。（ ）25ISO9000族标准与TQC的差别在于：ISO9000族标准是从采购者立场上所规定的质量保证. （ ）26我国发布的GB/T1900-ISO9000质量管理和质量保证双编号国家标准中(GB/T4728.1-7256)质量体系.质量管理和质量体系要素的第一部分,指南。（ ）27进行理论培训时应结合本企业、本职业在生产技术、质量方面存在的问题进行分析，并提出解决的方法。（ ）28通过示范操作技能使学员的动手能力不断增强和提高，熟练掌握操作技能。（ ）29保护接地使用于电源中性线直接接地的电气设备。1234567891011121314151617181920212223242526272829 30、S系列PLC中，计数器均有掉电保护功能，且都是加法计数器。（ ）31、利用END指令，可以分段调试用户程序。（ ）32、S系列小型PLC机有TON、TOF、TONR三种定时器供编程使用。（ ）33、当PLC的电源掉电时，状态继电器复位。（ ）34、S7200中PLC的ED指令是输入信号的下降沿产生一个脉冲输出。（ ）35、PLC的输入、输出端口都采用光电隔离。（ ）36、PLC中辅助继电器的触点可以无限制地提供编程使用，但不能直接驱动外部负载。（ ）37、梯形图中的输入触点和输出线圈即为现场的开关状态，可直接驱动现场执行元件。（ ）1.T触发器的特点是：每输入一个时钟脉冲，就得到一个输出脉冲。 ( )2.在一些电流较大的线路中，也可用铜单线作熔丝，但选择截面积时应特别慎( )3.直流或交流耐压试验，因可能使被试物品的绝缘击穿，或虽未击穿却留下了隐患，故不应采用。 ( )4.QC小组是企业中群众性质量管理活动的一种的有效组织形式。 ( )5.OUT指令可以同时驱动多个断电器线圈。 ( )6.缩短维修和故障处理时间，认真执行设备维修管理制度，提高设备的完好率这是为缩短基本时间采取的措施。 ( )7.在变频器与电动机之间，通常要接入低压断路器与接触器，以便在发生故障时能迅速切断电源，同时便于安装修理。 ( )8.液压系统的工作油压决定于油泵。 ( )9.电桥的灵敏度只取决于所用检流计的灵敏度，而与其它因素无关。 ( )10.电机工业中用得最普遍的硬磁材料是铝镍钴合金及铝镍钴钛合金。 ( )四、简答题1.简述数控机床伺服系统的组成和作用?答:（1）数控机床的伺服系统一般包括机械传动系统(由伺服驱动系统、机械传动部件和执行元件组成，伺服驱动系统由驱动控制单元和驱动元件组成)和检测装置(由检测元件与反馈电路组成)。 （2）伺服系统的作用是接受来自数控装置(CNC)的指令信号，经放大转换，驱动机床执行元件随脉冲指令运动，并保证动作的快速和准确。2.维修电工的职业守则是什么?答:（1）遵守法律、法规和有关规定。 （2）爱岗敬业，具有高度的责任心。 （3）严格执行工作程序、工作规范、工艺文件和安全操作规程。 （4）工作认真负责，团结合作。 （5）爱护设备及工具、夹具、刀具、量具。 （6）着装整洁，符合规定；保持工作环境清洁有序，文明生产。3.简述西门子SIN840C控制系统主菜单5个区域的主要功能。答:（1）MACHINE(机床)区域，该部分操作结合机床操作面板进行，主要实现机床的加工操作。 （2）PARAMETER(参数)区域，主要是系统的编程参数、系统的设定数据。 （3）PROGRAMMING(编程)区域，主要用于工件加工程序的编辑。 （4）SERVICES(服务)区域，主要是为用户提供输入/输出数据的方法，并对硬盘上的文件进行管理。 （5）DIAGNOSIS(诊断)区域，主要用于机床的调整及维护。4.为了抗干扰，电源变压器一次侧与二次侧之间采用三层屏蔽防护。简述屏蔽层的三个功能及各屏蔽层的接法?答:（1）完成静电屏蔽对电子测量装置的完整包罩，即恢复了静电屏蔽的完整性。 （2）控制电源变压器的一次电压和二次电压的漏电流的影响。 （3）为外部干扰电流提供通路，使其不流经信号线。 其各层的接法是：一次侧屏蔽层接电网地(即大地)；中间屏蔽层接装置的金属外壳；二次侧屏蔽层接装置内的防护地(即内层浮置屏蔽罩)。五、综合题1.阐述采用数控技术改造旧机床的各种方案并说明其适用场合?答:（1）经济型数控改造，主要采用国产经济型数控系统，对普通机床进行改造，费用较低，简便易行，一般用于中、小型车床和铣床的数控改造。 （2）旧数控机床的再生改造，主要是对早期生产的数控机床进行改造。由于此类的数控系统已被淘汰，可根据原数控机床的机械结构状况和驱动力要求的大小，采用新数控系统进行改造，恢复并改进原数控机床的功能。 （3）数控专用机的改造，主要是针对某些有特殊工艺要求的设备。可在原有普通设备上增加数控系统及有关控制部件，并结合组合机床设计方案，进行数控专机改造。 （4）数显改造机床。在普通机床上安装数显位置检测装置，实现零件加工过程的动态检测功能。它是一种费用小，见效快，改装技术要求不高，应用较普遍的改造方案。 （5）PLC改造设备控制，指采用PLC替换原设备控制中庞大而复杂的继电器控制装置。它适用于各种机械设备的控制，不仅大大缩小了控制装置，而且提高了控制系统的可靠性。 （6）变频器改造设备调速系统，采用交流变频调速替代原设备中直流调速或其他电动机调速的方案，不仅提高了调速性能，而且降低了电能消耗，有一定节能效益。2.试绘制出典型的工业控制机系统的组成框图? 1.变频器产生谐波干扰分为哪几种? 2.说明典型工业控制机系统的基本组成。 3.编写数控机床一般电器检修工艺前的注意事项中，检测维护直流伺服电动机的工艺要求是什么? 4.选择步进电动机时，通常考虑哪些指标? 五、综合题(每题10分,共2题20分) 1.三相全控桥式整流电路带大电感负载，已知三相整流变压器的二次绕组接成星形，整流电路输出Ud可从0220V之间变化，负载的Ld=0.2H，Rd=4，试计算(1)整流变压器的二次线电压U21；(2)晶闸管电流的平均值ITAV、有效值IT及晶闸管可能承受的最大电压UTm；(3)选择晶闸管型号(晶闸管电压、电流裕量取2倍) 2.复杂设备电气故障的诊断方法中常用的诊断方法有那些？1.如何测绘安装接线图 答：具体的测绘的内容分别为：测绘安装接线图，首先将配电箱内外的各个电器部件的分布和物理位置画出来，其中数控系统和伺服装置分别用一框单元代替，找出各方框单元的输入、输出信号、信号的流向及各方框的相互关系。 2.什么是故障诊断流程图。 答：复杂设备电气故障的诊断由高级技师利用专业知识和经验，详细分解一系列的步骤，并确定诊断顺序流程，这种以流程形式出现的诊断步骤称为故障诊断流程图。 3.如图所示求出运放A1、A2的输出电压U01、U02 4.说明变频器的测量电路中输出电流表如何选择，为什么。 答：变频器的输出电流与电动机铜损引起的温升有关，仪表的选择应能精确测量出其畸变电流波形的有效值，可以使用热电系电流表，但必须小心操作，而使用动铁式仪表是最佳的选择。 5.编写数控机床一般电器检修工艺前的注意事项中，写出检测维护直流伺服电动机的工艺要求。 答：检查各电动机的连接插头是否松动，对直流伺服电动机的电刷、换向器进行检查、调整或更换，如果电刷已磨损一半，要更换新电刷，更换前应将电刷架及换向器表面的电刷粉清理干净，并将换向器表面的腐蚀痕迹处理好。 1. 绘图说明典型工业机控制机的闭环控制系统。 2. 当配电变压器三相输出电压不平衡率大于3%时为什么会对系统产生不良影响。 答：当配电变压器三相输出电压不平衡率大于3%时，变频器的输入电流的峰值很大，则会造成连接变频器的电线过热，变频器过压或过流，可能会损坏整流二极管及电解电容器。此时需要增加交流电抗器，特别是变压器采用Y形接法时，过压、过流现象更为严重，除在交流侧加装交流电抗器外，还需要在直流侧加装直流电抗器。 3. 编写数控机床一般电气检修工艺前的注意事项中，写出检测维护各功能模块使用的存储器后备电池的工艺要求。 答：检测各功能模块使用的存储器后备电池的电压是否正常。在一般情况下，即电池未失效，也应每年更换一次，以确保系统正常工作。更换电池应在CNC装置通电情况下进行，以防更换时丢失信息。 4“在线”故障检测时应注意什么。 答：检测时应注意，由于在线测试的复杂性，对于异步逻辑、器件上接有电抗或晶体类元件、线与和线或逻辑、总线竞争等情况，可能导致将好器件误判为坏器件。一般来说通过功能测试的器件基本是好的，未通过测试的器件不一定是坏的，需要进一步分析判断。 1.画出两输入方向比例积分运算放大器并说明在控制系统中做什么装置。 五、综合题 1某专用数控铣床Z轴出现位置报警问题如何解决。 答：1)、机床所出现的问题：此专用数控铣床的Z轴是一个不参与差补运动的独立轴，在工作中只起移定位作用。位置控制是由直线光反馈到数控系统实现闭环控制。这个轴在运行时出现报警，通过查阅数控系统说明书可知，报警信息提示为：实际到达位置与目标到达位置距离超限。 2)、问题分析解决：此机床数控系统由参数将Z轴设定为工作方式。这种方式定位过程分为几个阶段：到达目标前的a点开始减速；到达b点时使伺服电动机停止转动；工作台因惯性作用沿Z轴继续走一段停止。选择合适的a、b值，可使工作台刚好停止在目标位置O点。随着导轨等部分的机械磨损，阻力变大，原来的设置对的参数就不能保证工作台可靠地停在目标位置了。解决问题的方法，一是请机修人员修理机械部分，恢复原来的机械特性；二是重新调整数控系统的参数值a、b，使系统适应变化了的机械特性。 由此可见闭环控制系统中机床或机床的一部分既是控制对象，又是整个系统中重要的一环。控制系统出问题，不只是控制系统电气部分的问题，这是一个包括机械、电气等在内的综合性问题，应从工艺、机械、电气等方面综合考虑，分析原因，找出最佳方案进行解决。 2电气控制设计的一般程序。 答：1.拟定设计任务书 在电气设计任务书中，除简要说明设计任务的用途、工艺过程、动作要求、传动参数、工作条件外，还应说明以下技术经济指标及要求： 1).电气传动基本要求及控制精度；2)。项目成本及经费限额；3)。设备布局、控制柜(箱)、操作台的布置、照明、信号指示、报警方式等的要求；4)。工期、验收标准及验收方式； 2选择拖动方案与控制方式 电力拖动方案与控制方式的确定是设计的重要部分，设计方案确定后，可进一步选择电动机的容量、类型、结构形式以及数量等。在确定控制方案时，应尽量采用新技术、新器件和新的控制方式。 3设计电气控制原理图、选用元件、编制元件目录清单。 4设计电气施工图，并以此为依据编制各种材料定额清单。 5编写设计说明书。 3.测绘说明LJ-20型CNC装置的组成。 1.复杂设备电气故障诊断分那些步骤进行，各环节应注意什么。 答：设备电气故障的一般诊断顺序为：症状分析-设备检查-故障部分的确定-线路检查-更换或修理-修后性能检查。1、症状分析，症状分析是对所有可能存在的有关故障原始状态的信息进行收集和判断的过程，在故障迹象受到干扰以前，对所有信息都应进行仔细分析。2、设备检查，根据症状分析中得到的初步结论和疑问，对设备进行更详细的检查，特别是那些被认为最有可能存在故障的区域。要注意这个阶段应尽量避免对设备做不必要的拆卸上，同时应防止引起更多的故障。3、故障部位的确定，维修人员必须掌握全面掌握系统的控制原理和结构。如缺少系统的诊断资料，就需要维修人员正确地将整个设备或控制系统划分若干功能块，然后检查这些功能块的输入和输出是否正常。4、线路检查和更换、修理，这两步是密切相关的，线路检查可以采用与故障部位确定相似的方法进行，首先找出有故障的组件或可更换的元件，然后进行有效的修理。5、修理后性能检查，修理完成后，维修人员应进一步的检查，以证实故障确实已排除，设备能够运行良
