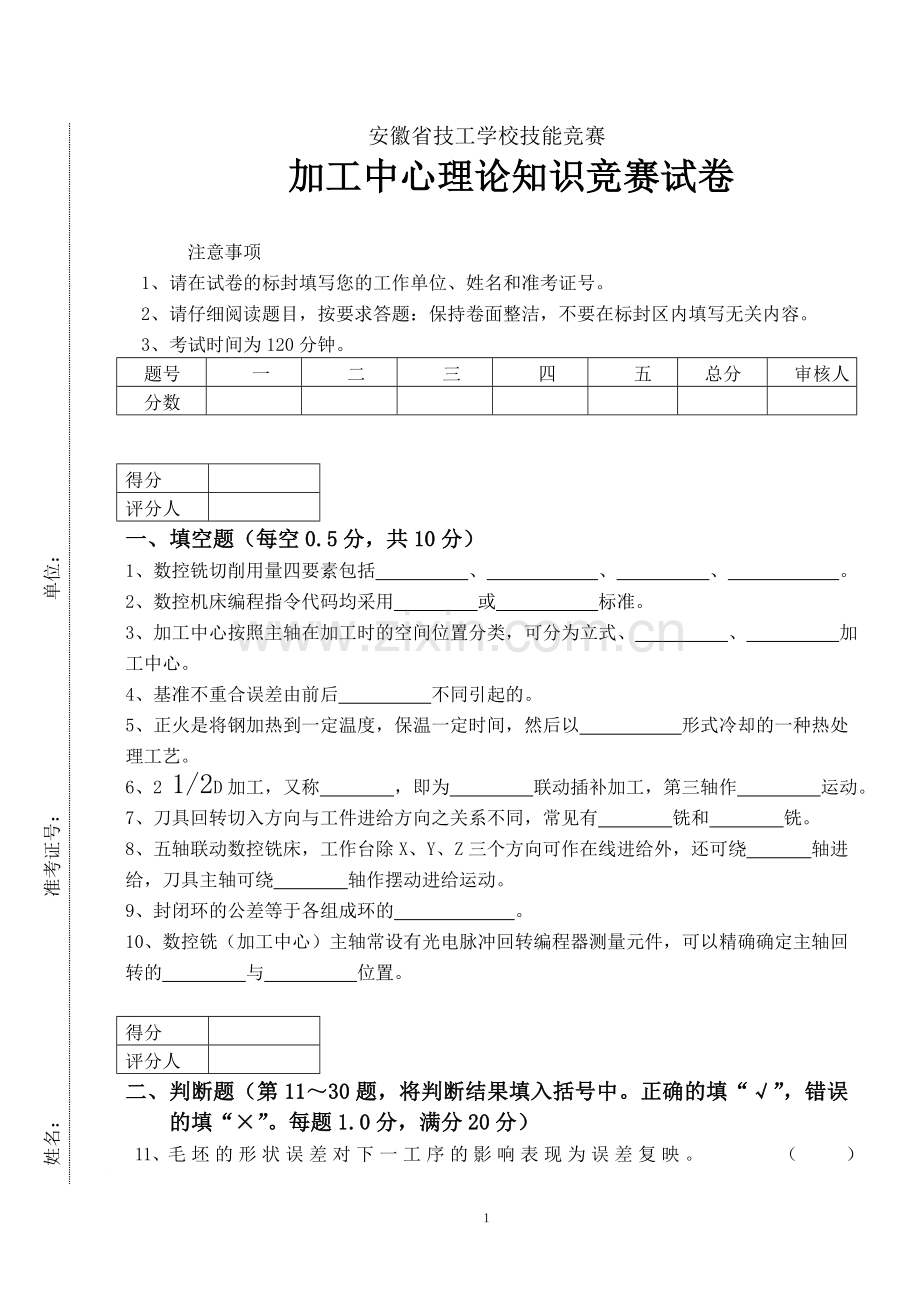

安徽省技工学校技能竞赛
加工中心理论知识竞赛试卷

注意事项
1、请在试卷的标封填写您的工作单位、姓名和准考证号。
2、请仔细阅读题目，按要求答题：保持卷面整洁，不要在标封区内填写无关内容。
3、考试时间为120分钟。
题号
一
二
三
四
五
总分
审核人
分数

得分

评分人

一、 填空题（每空0.5分，共10分）
1、数控铣切削用量四要素包括 、 、 、 。
2、数控机床编程指令代码均采用 或 标准。
3、加工中心按照主轴在加工时的空间位置分类，可分为立式、 、 加工中心。
4、基准不重合误差由前后 不同引起的。
5、正火是将钢加热到一定温度，保温一定时间，然后以 形式冷却的一种热处理工艺。
6、2 1/2D加工，又称 ，即为 联动插补加工，第三轴作 运动。
7、刀具回转切入方向与工件进给方向之关系不同，常见有 铣和 铣。
8、五轴联动数控铣床，工作台除X、Y、Z三个方向可作在线进给外，还可绕 轴进给，刀具主轴可绕 轴作摆动进给运动。
9、封闭环的公差等于各组成环的 。
10、数控铣（加工中心）主轴常设有光电脉冲回转编程器测量元件，可以精确确定主轴回转的 与 位置。

得分

评分人

二、 判断题（第11～30题，将判断结果填入括号中。正确的填“√”，错误的填“×”。每题1.0分，满分20分）
11、毛坯的形状误差对下一工序的影响表现为误差复映。 （ ）
12、回零操作可使机床移动部件沿其坐标轴正向退到编程坐标系原点。 （ ）
13、定位元件限制的自由度少于6个时，就不会出现过定位。 （ ）
14、顺铣时，有利于改善加工零件表面粗糙度。 （ ）
15、一般情况下，铣刀前角小于车刀前面。 （ ）
16、封闭环在加工或装配未完成前，它是不存在的。 （ ）
17、为简化程序，可用宏变量的方式，设置不同的宏变量调用相同的子程序，分别实现粗、精加工循环。 （ ）
18、由于刀具半径的存在，刀具中心轨迹和刀侧面刀迹有一个半径差存在，所以程序加工中要设定刀具半径补偿。 （ ）
19、工件的调质处理过程为淬火+低温回火。 （ ）
20、直线滚动导轨的摩擦系数低于滑动导轨。 （ ）
21、液压传动系统一般由液压动力源、各种控制阀、执行机构及其它辅助件组成。 （ ）
22、FANUC、SIEMENS、MITSUBISHI、华中世纪星、KND等数控系统编程代码功能完全一致。
（ ）
23、实际编制加工程序时，为计算尺寸直观方便，常采用绝对坐标和增量坐标灵活混用编程。 （ ）
24、在数控铣床上精铣外轮廓时，应使铣刀沿工件轮廓线的法线方向进刀。 （ ）
25、铣加工工件时，应尽量选择余量大、幅面大的表面作粗基准。 （ ）
26、液压系统常见的故障有噪声、压力不足、“爬行”和运动速度达不到要求等。 （ ）
27、切削液能够降低切削温度和提高刀具使用寿命。 （ ）
28、润滑油通过过滤网、吸入阀，进入液压缸中。 （ ）
29、机械手转位不准或换刀位置飘移，有可能在刀具交换时产生掉刀。 （ ）
30、铣削用量选择顺序为：铣削深度ap 进给量aF 铣削速度v 铣削宽度ae。 （ ）

得分

评分人

三、 选择题（第31～60题。每题只有一个答案是正确的，将相应的字母填入题内的括号中。每题1.0分，满分30分）
31、职业道德对企业起到（ ）的作用。
A、决定经济效益 B、促进决策科学化
C、树立职工守业意识 D、增强竞争力
32、顺铣与逆铣相比，其主要优点是（ ）。
A、工作台运动平稳 B、刀具磨损减轻
C、散热条件好 D、生产效率高
33、热处理时，一般都要使金属常温组织经加热变成（ ）组织。
A、珠光体 B、渗碳体 C、奥氏体 D、莱氏体
34、钢的淬透性主要取决于（ ）。
A、合金元素含量 B、含碳量 C、淬火介质 D、工件大小
35、切削刃形状复杂的刀具，用（ ）材料制造比较合适。
A、硬质合金 B、人造金刚石 C、陶瓷 D、高速钢
36、孔φ30+0.021 0 mm与轴φ30-0.020 –0.033 mm组成间隙配合，其配合公差为（ ）。
A、0.021mm B、0.013mm C、0.034mm D、0.008mm
37、下面表示零件位置公差正确标注符号的一组是（ ）。
A、 、 、 B、 、 、 C、 、↗、 D、 、 、
38、适合用于机身铸造件材料的为（ ）。
A、球墨铸铁 B、普通碳素钢 C、灰铸铁 D、碳素结构钢
39、铣床夹具和钻、镗夹具相比较，说法不正确的是（ ）。
A、没有引导刀具的导套 B、铣削加工时切削力很大
C、铣刀刀齿不连续工作，切削振动大 D、夹具刚性和强度要求不大
40、用通规与止规单工序检验加工工件时，以下（ ）则认为工件检验是合格的。
A、通规通过，止规也能通过 B、通规通过，而止规能通过工件的1/2
C、通规通过，止规通不过 D、通规通不过，止规更通不过
41、数控编程时，应首先设定（ ）。
A、机床坐标系 B、工件坐标系　　　　C、机床原点 D、参考点
42、下列设备中不属于数控机床的是（ ）。
A、钻削中心 B、组合机床 C、三坐标测量仪 D、数控绘图仪
43、对工件上有些细小结构，可使用（ ）将其表达清楚。
A、局部剖 B、简化画法 C、断面图 D、局部放大图
44、工件在加工过程中，因受力变形、受热变形而引起的种种误差，这类原始误差关系称之为工艺系统（ ）。
A、安装误差 B、逻辑误差 C、静态误差 D、动态误差
45、一般情况下，（ ）的螺纹可在加工中心上完成攻螺纹。
A、M40 B、M55以上 C、M2以上、M6以下 D、M6以上、M20以下
46、刀具交换时，掉刀的原因主要是由于（ ）引起的。
A、刀具质量过小（一般<5kg） B、电动机的永久磁铁脱落
C、机械手转位不准或换刀位置飘移 D、换刀指令有问题
47、加工中心正常上电的情况下不动作，以下（ ）原因分析诊断可能性最全面。
A、机床处于“急停”或“报警”状态
B、CRT显示执行程序的移动内容，而机床不动作，说明机床处于“锁住”状态
C、进给速度设置为0
D、A+B+C

48、根据切屑的粗细及材质情况，及时清除（ ）中的切屑，以防止阻塞冷却液回路。
A、冷凝器及热交换器 B、开关和喷嘴
C、注油口和吸入阀 D、一级（或二级）过滤网及过滤罩

49、下列关于工件试切目的说法不一定正确的是（ ）。
A、 检查程序数据是否正确、切削用量是否合理、加工精度是否能得到保证
B、 检查工艺规程编制是否合理、加工变形是否能得到有效控制
C、 检查使用的工装是否满足加工要求
D、 试切的材料必须与被加工工件材料相同

50、加工中心的刀具是由（ ）进行管理。
A、AKC B、TAC C、KLC D、PLC

51、加工中心换刀时，主轴所用到的相应指令是（ ）。
A、M02 B、M05 C、M30 D、M06

52、一个圆的方程为X2 –12X+Y2+6Y+9=0，则该圆的圆心坐标和半径r为（ ）。
A、（6，—3），6 B、（—6，3），6 C、（12，—6），9 D、（—12，6），36

53、在铣削一个XY平面上的圆弧时，圆弧起点在（30，0），终点在（—30，0），圆心（0，0），半径为30，从圆弧起点到终点铣削方向为顺时针，已经考虑刀具半径补偿，则铣削圆弧的指令为
（ ）。
A、G17 G90 G02 X-30.0 Y0 I-30.0 J0 R-30.0 F50；
B、G17 G90 G02 X-30.0 Y0 R-30.0 F50；
C、G17 G90 G02 X-30.0 Y0 R30.0 F50；
D、G18 G90 G02 X30.0 Y0 R30.0 F50；

54、刀具起点在（-40，-20），从切向切入到（-20，0）点，铣一个Φ40mm的整圆工件，并切向切出，然后到达（-40，20）点，根据图示中的刀具轨迹判断，正确的部分程序是（ ）。

A、N010 G90 G00 G41 X-20.0 Y-20.0 D01；
N020 G01 X-20.0 Y0 F200；
N030 G02 X-20.0 Y0 I20.0 J0 F50；
N040 G01 X-20.0 Y20.0 F200；
N050 G00 G40 X-40.0 Y20.0；
B、 N010 G90 G00 G41 X-20.0 Y-20.0 D01；
N020 G01 X-20.0 Y0 D01 F200；
N030 G02 X-20.0 Y0 I20.0 J0 R20 F50；
N040 G01 X-20.0 Y20.0；
N050 G00 G40 X-40.0 Y20.0；
C、N010 G90 G00 G41 X-20.0 Y-20.0；
N020 G01 X-20.0 Y0 F200；
N030 G02 X-20.0 Y0 I-20.0 J0 F50；
N040 G01 X-20.0 Y20.0 F200；
N050 G00 X-40.0 Y20.0；
D、N010 G90 G00 X-20.0 Y-20.0；
N020 G91 G01 G41 X0 Y20.0 D01 F200；
N030 G02 X-20.0 Y0 I20.0 J0 R-20.0 F50；
N040 G01 X-20.0 Y20.0 F200；
N050 G00 G40 X-40.0 Y20.0；
55、加工中心的（ ）是加工中心多工序加工的必要保证，由刀库、机械手等部件组成。
A、主轴部件 B、数控系统 C、自动换刀系统 D、伺服系统
56、数控机床加工过程中，发现刀具突然撞击夹具，应首先采取的措施是（ ）。
A、关闭机床电源 B、关闭数控系统电源
C、速按暂停键 D、速按急停键
57、数控机床的系统软件是（ ）。
A、由工件加工工艺人员编写的 B、由数控系统制造设计人员编写的
C、存放在数控系统的RA M内的 D、由机床操作人员编写
58、数控系统的梯形图是（ ）。
A、指显示器的屏幕格式 B、系统内置PLC继电器逻辑开关位置显示图
C、逐层显示加工刀具的轨迹路径图 D、阶梯状的图形显示模式
59、数控机床位置检测装置中，（ ）属于旋转型检测装置。
A、 直线感应同步器 B、磁栅 C、光栅 D、脉冲编码器
60、常用的数控机床主轴驱动电机有：①数字伺服电机 ②内藏整体式电主轴 ③交流变频调速普通电机 ④矢量控制变频调速普通电机等。其性能优越的次序为（ ）。
A、①>②>③>④ B、②>①>④>③
C、②>④>③>① D、④>②>①>③

得分

评分人

四、 简答题（第61～65题，每小题4分，满分20分）
61、简述手工编程的一般主要步骤？

62、简述刀具半径补偿的功能作用？

63、请列举数控铣床使用加工工艺范围有哪些？

64、加工中心主要由哪几大部分组成，各部分的主要作用分别是什么？

65、数控铣（加工中心）哪些情况下必须回参考点，为什么要回参考点？

得分

评分人

五、 编程计算题（满分20分）
66、编制如下图中（底面及四周面已加工）所有加工部位的程序。工件材料为45号钢调质。
要求：⑴ 对所选用的刀具规格、切削用量、加工路线等作简要工艺说明；
⑵ 粗加工程序可使用固定循环指令；
　 ⑶ 标出编程坐标系及节点坐标；
⑷编写加工程序单（因系统功能有差异，请注明采用数控系统型号）。

１０
