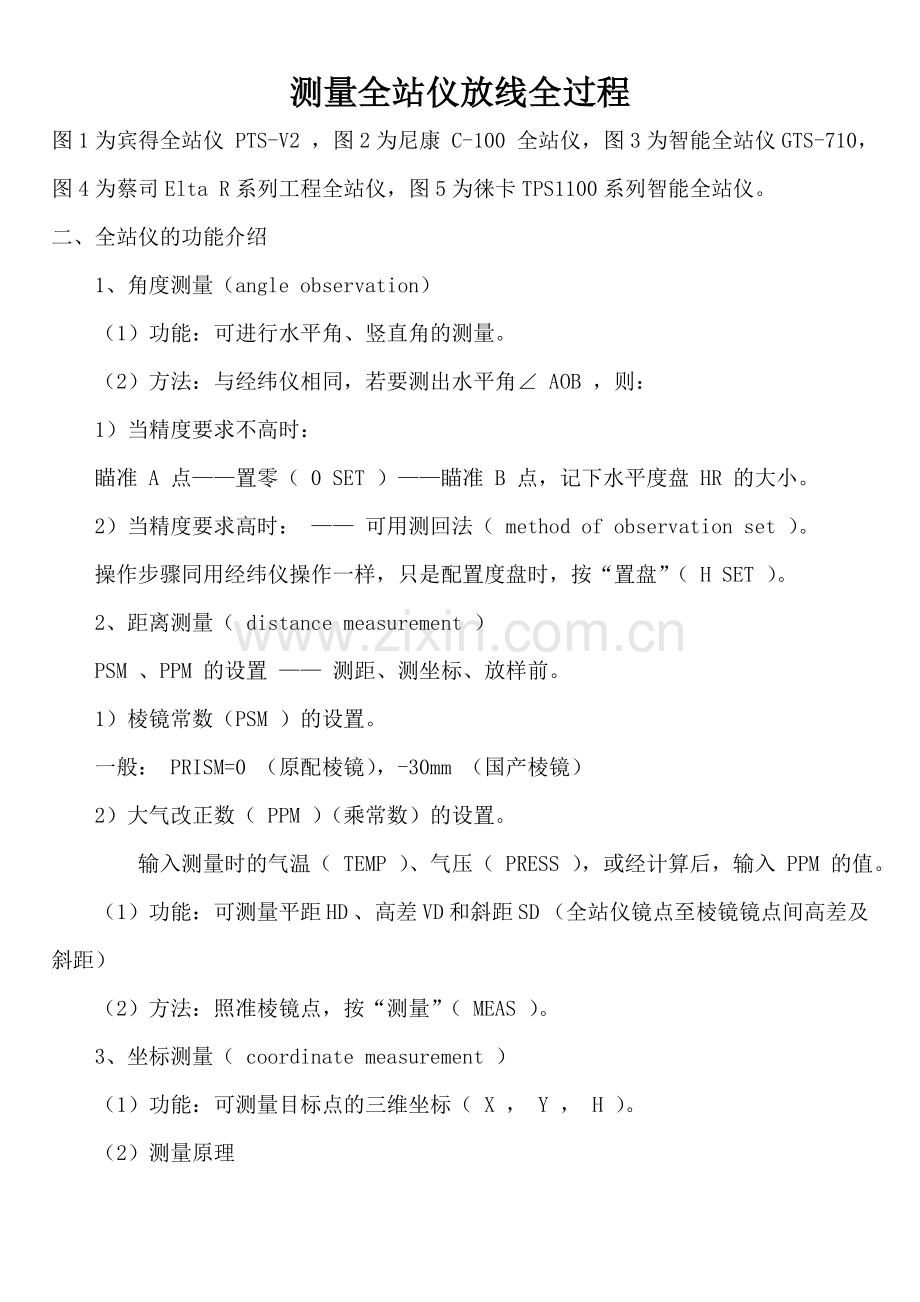

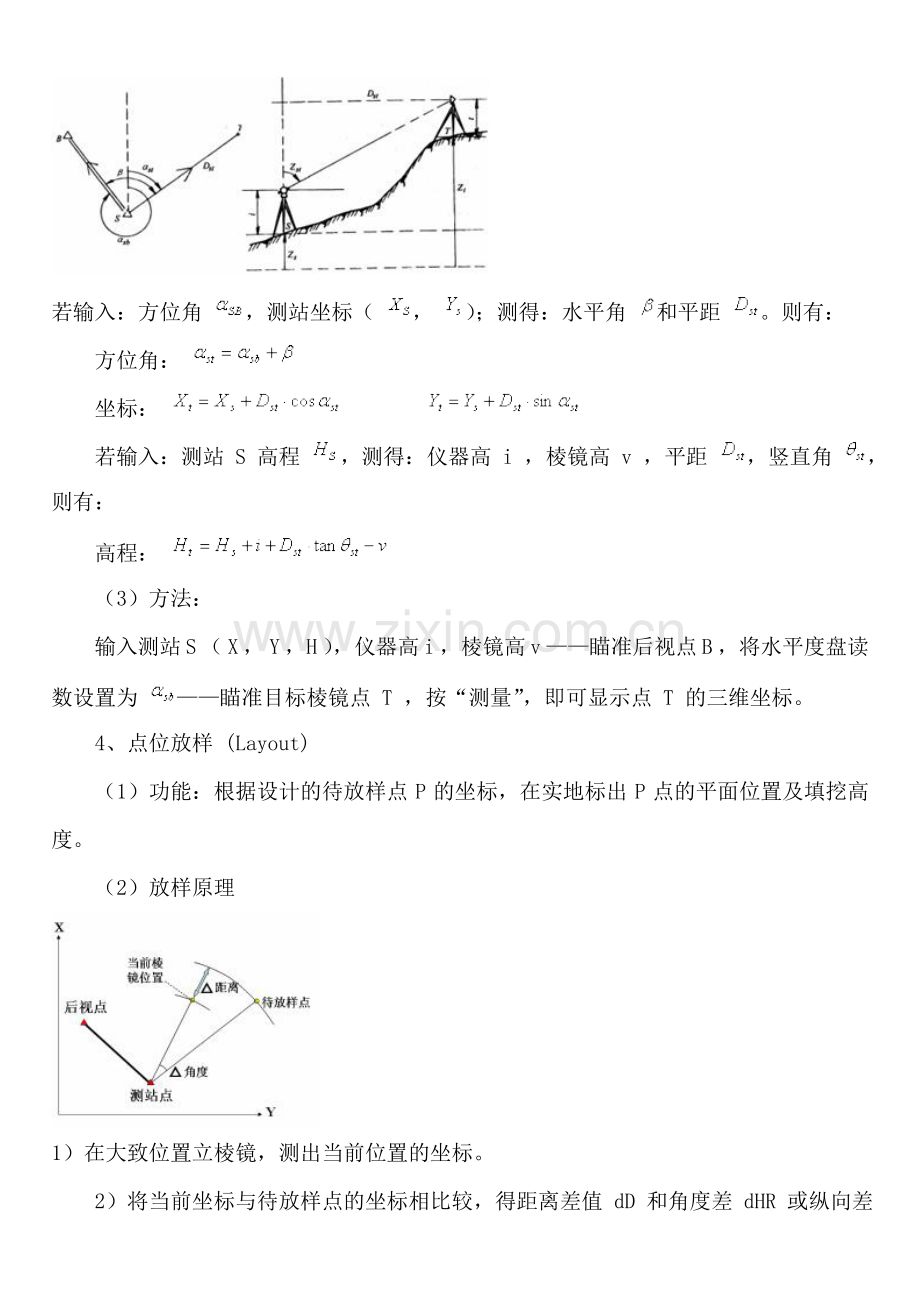

测量全站仪放线全过程图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角 AOB ，则：1）当精度要求不高时：瞄准 A 点置零（ 0 SET ）瞄准 B 点，记下水平度盘 HR 的大小。2）当精度要求高时： 可用测回法（ method of observation set ）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。2、距离测量（ distance measurement ） PSM 、PPM 的设置 测距、测坐标、放样前。1）棱镜常数（PSM ）的设置。一般： PRISM=0 （原配棱镜），-30mm （国产棱镜）2）大气改正数（ PPM ）（乘常数）的设置。输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。（1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（ MEAS ）。3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。（2）测量原理 若输入：方位角 ，测站坐标（ ， ）；测得：水平角 和平距 。则有：方位角： 坐标： 若输入：测站 S 高程 ，测得：仪器高 i ，棱镜高 v ，平距 ，竖直角 ，则有：高程： （3）方法： 输入测站 S （ X ， Y ，H ），仪器高 i ，棱镜高 v 瞄准后视点 B ，将水平度盘读数设置为 瞄准目标棱镜点 T ，按“测量”，即可显示点 T 的三维坐标。4、点位放样 (Layout) （1）功能：根据设计的待放样点 P 的坐标，在实地标出 P 点的平面位置及填挖高度。（2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。2）将当前坐标与待放样点的坐标相比较，得距离差值 dD 和角度差 dHR 或纵向差值 X 和横向差值 Y 。3）根据显示的 dD 、dHR 或X 、Y ，逐渐找到放样点的位置。5、程序测量（ programs ） （1）数据采集 (data collecting)（2）坐标放样 (layout)（3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。（4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。 7.2 TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明 面板上按键功能如下：进入坐标测量模式键。 进入距离测量模式键。ANG 进入角度测量模式键。MENU 进入主菜单测量模式键。ESC 用于中断正在进行的操作，退回到上一级菜单。POWER 电源开关键 光标左右移动键 光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 软功能键，其功能分别对应显示屏上相应位置显示的命令。显示屏上显示符号的含义： V 竖盘读数；HR 水平读盘读数（右向计数）；HL 水平读盘读数（左向计数）；HD 水平距离； VD 仪器望远镜至棱镜间高差； SD 斜距； * 正在测距；N 北坐标，x ； E 东坐标，y ； Z 天顶方向坐标，高程H 。二、全站仪几种测量模式介绍 1、角度测量模式 功能：按 ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。第 1 页F1 OSET ：设置水平读数为：00000。F2 HOLD ：锁定水平读数。F3 HSET ：设置任意大小的水平读数。F4 P1： 进入第 2 页。第 2 页F1 TILT ：设置倾斜改正开关。F2 REP ： 复测法。F3 V% ： 竖直角用百分数显示。F4 P2： 进入第 3 页。第 3 页F1 H-BZ ：仪器每转动水平角 90时，是否要蜂鸣声。F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。F4 P3：进入第 1 页。2、距离测量模式 功能：按 进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置。第 1 页F1 MEAS ：进行测量。F2 MODE ：设置测量模式， Fine/coarse/tragcking（精测/粗测/跟踪）。F3 S/A ： 设置棱镜常数改正值（ PSM ）、大气改正值（ PPM ）。F4 P1 ：进入第 2 页。第 2 页F1 OFSET ：偏心测量方式。F2 SO ：距离放样测量方式。F3 m/f/i ：距离单位米 / 英尺 / 英寸的切换。F4 P2： 进入第 1 页。3、坐标测量模式 功能：按 进入，可进行坐标（ N ， E ， H ）、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。第 1 页F1 MEAS ：进行测量。F2 MODE ：设置测量模式， Fine/Coarse/Tracking 。F3 S/A ：设置棱镜改正值（ PSM ），大气改正值（ PPM ）常数。F4 P1：进入第 2 页。第 2 页F1 R.HT ：输入棱镜高。F2 INS.HT ：输入仪器高。F3 OCC ：输入测站坐标。F4 P2：进入第 3 页。第 3 页F1 OFSET ：偏心测量方式。F2 F3 m/f/i: 距离单位米 / 英尺 / 英寸切换。F4 P3：进入第 1 页。4、主菜单模式 功能：按 MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理（数据文件编辑、传输及查询）、参数设置等。三、全站仪功能简介 测量前，要进行如下设置按 或 ，进入距离测量或坐标测量模式，再按第 1 页的 S/A （ F3 ）。1、棱镜常数 PRISM 的设置进口棱镜多为 0 ，国产棱镜多为-30mm。（具体见说明书）2、大气改正值 PPM 的设置按“ T-P ”，分别在“ TEMP. ”和“ PRES. ” 栏，输入测量时的气温、气压。（或者按照说明书中的公式计算出 PPM 值后，按“ PPM ”直接输入）。说明： PRISM 、 PPM 设置后，在没有新设置前，仪器将保存现有设置。（一）角度测量 按 ANG 键，进入测角模式（开机后默认的模式），其水平角、竖直角的测量方法与经纬仪操作方法基本相同。照准目标后，记录下仪器显示的水平度盘读数 HR 和竖直度盘读数 V 。（二）距离测量 先按 键，进入测距模式，瞄准棱镜后，按 F1 （ MEAS ），记录下仪器测站点至棱镜点间的平距 HD 、镜头与镜头间的斜距 SD 和镜头与镜头间的高差 VD 。（三）坐标测量 1、按 ANG 键，进入测角模式，瞄准后视点 A 。2、按 HSET ，输入测站 O 至后视点 A 的坐标方位角 。如：输入 65.4839 ，即输入了 。3、按 键， 进入坐标测量模式。按 P， 进入第 2 页。4、按 OCC ，分别在 N 、 E 、 Z 输入测站坐标（ X0 ,Y0 ,H0 ）。5、按 P，进入第 2 页，在 INS.HT 栏，输入仪器高。6、按 P，进入第 2 页，在 R.HT 栏，输入 B 点处的棱镜高。7、瞄准待测量点 B ，按 MEAS ，得 B 点的（ XB ,YB ,HB ）。（四）零星点的坐标放样（不使用文件） 1、按 MENU ，进入主菜单测量模式。2、按 LAYOUT ，进入放样程序，再按 SKP ，略过使用文件。3、按 OOC.PT （ F1 ），再按 NEZ ，输入测站 O 点的坐标（ X0 ,Y0 ,H0 ）；并在 INS.HT 一栏，输入仪器高。4、按 BACKSIGHT （ F2 ），再按 NE/AZ ，输入后视点 A 的坐标（ xA , yA ）；若不知 A 点坐标而已知坐标方位角 ，则可再按 AZ ，在 HR 项输入 的值。瞄准 A 点，按 YES 。5、按 LAYOUT （ F3 ），再按 NEZ ，输入待放样点 B 的坐标（ xB , yB,HB ）及测杆单棱镜的镜高后，按 ANGLE（ F1 ）。使用水平制动和水平微动螺旋，使显示的 dHR=00000，即找到了 OB 方向，指挥持测杆单棱镜者移动位置，使棱镜位于 OB 方向上。6、按 DIST ，进行测量，根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动，若 dHD 为正，则向 O 点方向移动；反之若 dHD 为负，则向远处移动，直至 dHD=0 时，立棱镜点即为 B 点的平面位置。7、其所显示的 dZ 值即为立棱镜点处的填挖高度，正为挖，负为填。8、按 NEXT 反复 5 、6 两步，放样下一个点 C 。
