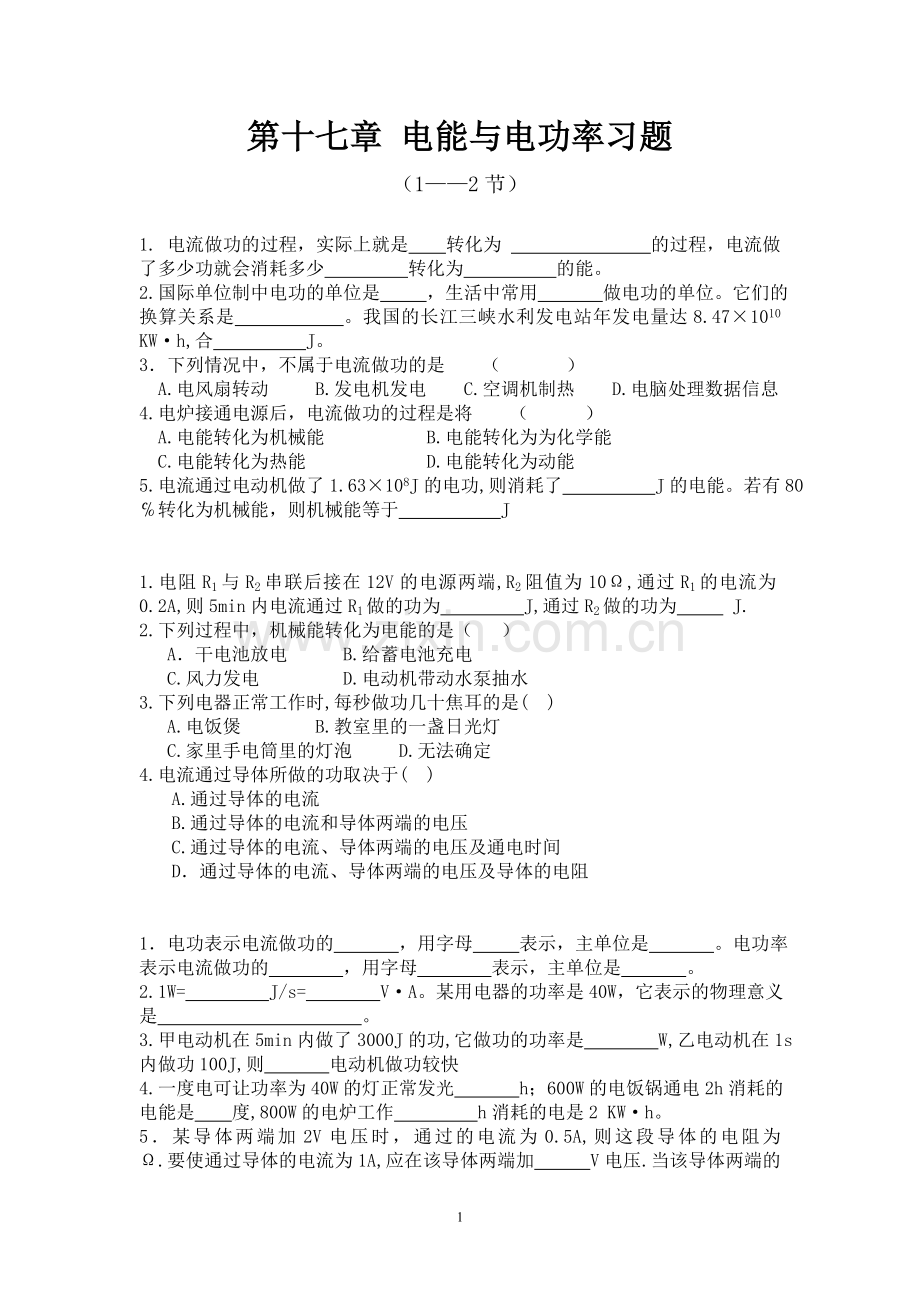

第十七章 电能与电功率习题
（1——2节）

1. 电流做功的过程，实际上就是 转化为 的过程，电流做了多少功就会消耗多少 转化为 的能。
2.国际单位制中电功的单位是 ，生活中常用 做电功的单位。它们的换算关系是 。我国的长江三峡水利发电站年发电量达8.47×1010 KW·h,合 J。
3．下列情况中，不属于电流做功的是 （ ）
A.电风扇转动 B.发电机发电 C.空调机制热 D.电脑处理数据信息
4.电炉接通电源后，电流做功的过程是将 （ ）
A.电能转化为机械能 B.电能转化为为化学能
C.电能转化为热能 D.电能转化为动能
5.电流通过电动机做了1.63×108J的电功,则消耗了 J的电能。若有80℅转化为机械能，则机械能等于 J

1.电阻R1与R2串联后接在12V的电源两端,R2阻值为10Ω,通过R1的电流为0.2A,则5min内电流通过R1做的功为 J,通过R2做的功为 J.
2.下列过程中，机械能转化为电能的是（ ）
A．干电池放电 B.给蓄电池充电
C.风力发电 D.电动机带动水泵抽水
3.下列电器正常工作时,每秒做功几十焦耳的是( )
A.电饭煲 B.教室里的一盏日光灯
C.家里手电筒里的灯泡 D.无法确定
4.电流通过导体所做的功取决于( )
A.通过导体的电流
B.通过导体的电流和导体两端的电压
C.通过导体的电流、导体两端的电压及通电时间
D．通过导体的电流、导体两端的电压及导体的电阻

1．电功表示电流做功的 ，用字母 表示，主单位是 。电功率表示电流做功的 ，用字母 表示，主单位是 。
2.1W= J/s= V·A。某用电器的功率是40W，它表示的物理意义是 。
3.甲电动机在5min内做了3000J的功,它做功的功率是 W,乙电动机在1s内做功100J,则 电动机做功较快
4.一度电可让功率为40W的灯正常发光 h； 600W的电饭锅通电2h消耗的电能是 度,800W的电炉工作 h消耗的电是2 KW·h。
5．某导体两端加2V电压时，通过的电流为0.5A,则这段导体的电阻为 Ω.要使通过导体的电流为1A,应在该导体两端加 V电压.当该导体两端的电压为3V时,该导体所消耗的电功率为 W.
6.白炽电灯上标有“220V 40W”的字样,表明该灯正常发光时该灯两端的电压
是 V,通过灯丝的电流是 A,灯丝的电阻为 Ω,额定功率是 W,正常发光 h消耗1 KW·h的电能。
7．两只电阻并联，已知R1∶R2=1∶2，则两电阻的电流之比I1∶I2= ，电压之比U1∶U2= ，电功率之比P1∶P2= ；如果两电阻串联，则两电阻的电流之比I1∶I2= ，电压之比U1∶U2= ，电功率之比P1∶P2= 。
8．小明家有一个标有“220V　880W”的电炉，当它正常工作时的电功率是　 　W，通过电炉丝的电流为　 A；在一次单独使用它时，小明家标有“1200r/kw·h”的电能表在2min的时间里铝盘转过30转，则此时电炉的实际电功率是　　　W。

9．通过甲乙两个电阻的电流随其两端电压的关系如图17-2-1所示。把这两只电阻串联起来接在电源两端，通过它们的电流是0.4A，则电路的总功率是 　　　W。

7-2-1

1.小明的家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，800W的电饭煲一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（ ）
A、220V 5A B、220V 10A C、220V 15A D、220V 20A
12.用5Ω和10Ω的两个定值电阻,先将它们串联,后将它们并联接在同一个电源上,则关于它们两端的电压和消耗的电功率的关系是 ( )
A.串联时,电压之比是1:2,电功率之比是2:1
B.串联时,电压之比是2:1,电功率之比是1:2
C.并联时,电压之比是1:1,电功率之比是2:1
D.并联时,电压之比是1:1,电功率之比是1:2
13.把两只灯泡并联后接到电源上,闭合开关,发现灯泡L1比L2亮,则下列说法正确的是 ( )
A.通过L1的电流大 B.通过L2的电流大
C. L1两端的电压大 D. L2两端的电压大

17-2-4
2．(2009福建)如图17-2-4所示电路中，电源电压保持6V不变。
(1)当闭合开关S，断开开关S1时，电流表的示数为0.1A，
求电阻R2的阻值；

（2）当同时闭合开关S和S1时，电流表的示数为0.3A，求电阻R1消耗的电功率。

1．家用灯泡上标有“220V 40W”字样，当该灯正常工作时，它的功率是（ ）
A．大于40W B.小于40W C.等于40W D.等于220W
2．随着生活水平的提高，家用电器日益增多。某户进行电路旧线改造后，将保险丝的规格由5A换成了8A，则该线路允许同时接入用电器的功率比原来增加了
( )
A.1100W B.1760W C.660W D.2860W
3．小刚利用电能表测得某家用电器的电功率。当电路只有这个用电器工作时，测得在15min内，消耗电能0.3KW.h,这个用电器可能是( )
A.空调器 B.电冰箱 C.电视机 D.收音机
4.关于“8V 4W” 的灯L1和 “4V 2W”的灯L2，下列说法中错误的是 （ ）
A．L1的电阻大于L2的电阻 B．两灯均正常工作时，L1较亮
C．两灯串联在12V电源两端时都能正常发光
D．两灯并联时，两端最大可加8V电压

5.如图17-2-9是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压 表的示数分别为6V和2V，则电路中的电流为 A，电动机的功率为 W。

17-2-9

6.在图17-2-10所示的电路中,电源电压保持不变,电阻R1的阻值为20.闭合开关S,电流表A1的示数为0.3A,电流表A2的示数为0.2A.求:
(1)电源电压U.
(2)电阻R2的阻值.
(3)通电10S,电流通过电阻R2做的功W2.

7.如图17-2-11所示的电路中,有一电阻R2与一个标有”12V 6W”字样的灯泡L并联,电源电压12V保持不变,求:
(1)灯泡的电阻是多少?

(2)闭合开关S后,电流表的示数是多少?

(3)电阻R2消耗的电能是多少?

(4)1min内灯泡消耗的电能是多少?

（3节）
1．在炎热的夏天，电视机连续使用较长时间后，要停一会，但如果长期停止使用，隔一段时间要通电一次，这是因为 在起作用，前者是为了 ，后者是为了 。
2.有一根阻值为8Ω的电阻丝,接在电压为4V的电源上则该电阻的功率为 W,1min电流做 J的功，电流共产生 J的热量。
3．一只灯泡接在照明电路中，通过灯丝的电流强度是100mA，通电20min的过程中，有　　　　　　　焦耳的电能转化成了热能和光能。
4．把两个电阻R1、R2串联在电路中，R1=6Ω，R2=9Ω，在相同通电时间内，通过R1、R2的电流之比为 ，电流通过R1、R2产生的热量之比为 。
5．家庭电路使用的电炉，电炉丝与导线是串联的，当电炉丝发热发红时，连接导线却不热，这是因为 （ ）
A．通过电炉丝的电流比通过连接导线的电流大
B．通过电炉丝的电流比通过连接导线的电流小
C．电炉丝两端电压比连接导线两端电压小
D．电炉丝的电阻比连接导线的电阻大
6．一台“220V 60W”的电扇、一只“220V 60W”的白炽灯、一只“220V 60W”的电热器同时接在220V的电压下，相同时间内产生的热量 （ ）
A．电扇最多 B.白炽灯最多 C.电热器最多 D.它们一样多
7．有三根电阻丝，接在电压恒定不变的电源上，产生的热量全部用来烧水，要使用同一壶水在最短的时间内烧开，那么这三根电阻丝应是( )
A．三根串联 B．三根并联 C．两根串联起来，再跟第三根并联D．两根并联起来，再跟第三根串联
8.如图17-3-2所示电路,当S闭合时,电路中消耗的电能将 （ ）

17-3-2

A.减小 B.增大 C.不变 D.无法确定
9．如图17-3-3是 “探究电流通过导体产生的热量与导体电
阻间关系”的实验装置，两阻值分别为R和2R的
电阻丝浸在相同质量和初温的煤油中，每一烧瓶
里各插入一温度计。请回答下列问题：
（1）合上开关，经过一段时间，两电阻丝产生
热量的多少是通过 反映出来的； 17-3-3
（2）采用这种连接方式的目的是 。

10．小明和小红想利用如图17-3-4所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
(1)这两个烧瓶中所盛煤油的质量应该 。
(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是( )
A．因为煤油有颜色便于观察 17-3-4
B．因为煤油有比较大的热值
C．因为煤油有比较小的密度
D．因为煤油有比较小的比热容
(3)实验中，小明和小红发现B烧瓶中温度计的示数升高的快。这表明:在电流和通电时间相同的情况下，导体的电阻越 ，产生的热量越多。
11．小明看到研究焦耳定律的实验装置后，将它改装成了如图17-3-5所示的一种测量未知液体比热容的装置。测量时，分别往甲乙两瓶中装入水和待测液体，闭合开关一段时间后，再分别用17-3-5温度计测出这段时间内水和待测液体升高的温度Δt水和Δt，在不计热损失的情况下， 17-3-5
就可以求得待测液体的比热容c=Δt水Ｃ水／Δt。
（1）为了使这一段时间内水和待测液体吸收的热量相等，小明设计的电路中必须满足的条件是________________。 （2）为了得出待测液体的比热容表达式“c=Δt水Ｃ水／Δt。”，小明的测量方案中至少还需要的一种测量仪器是 _________，目的是_________________________________________。
（3）闭合开关后，要使水和待测液体的温度升高得更快，滑动变阻器的滑片应向_____滑动。

12.一种家用电熨斗的规格为“220V 1100W”,在额定电压下,这种电熨斗工作时的电流是多少?工作1min产生的热量是多少?

13.如图17-3-6是一条电热毯电路的示意图,R0是发热电阻丝,R是串联在电路中的电阻,S是
控温开关,电热毯标牌上标有”220V 40W”字样,问(不考虑温度对电阻的影响)； 7-3-6

（1）要使电热毯处于低温挡时，开关S应处于什么状态？

（2）发热电阻丝R0的阻值是多少？

（3）当电热毯处于低温挡时，电路中的电流为0.1A，则在10S内电阻丝R0产生的热量是多少？

1．由于电流的 效应，当电流通过电阻时会产生热量。一根60Ω的电阻丝接在36v
电源上，通过电阻丝的电流为 A，在10min内产生的热量为 J。
2．某品牌饮水机加热功率、保温功率分别为950W、40W，如果饮水机一天（按24h计算）
有2h处于加热状态，其余时间处于保温状态，则这台饮水机一天共耗电 Kw.h。
3.家庭电路中正在使用的两只灯泡,若甲灯比乙灯亮,则 ( )
A.甲灯灯丝电阻一定比乙灯的大
B.甲灯两端的电压一定比乙灯的大
C.通过甲灯的电流一定比乙灯的小
D.甲灯的实际功率一定比乙灯的大
4.有两个电阻R1和R2,已知R1＜R2,在电路两端电压不变的情况下,在相同时间内,电流所做
电功最多的连接方式是 ( )
A.把R1和R2串联在电路中 B.把R1和R2并联在电路中
C.把R1单独接在电路中 D.把R2单独接在电路中
5.关于电热,下列说法正确的是 ( )
A.电热是有害的
B.电热器的发热体是用熔点高,电阻大的电阻丝制成的
C.电磁炉、电风扇、电熨斗都是电热器
D．电能转化为热能时的功率跟导体的电阻成正比
6．电热炉内有两个阻值分别为R1=60Ω和R2=120Ω的发热电阻，用一个旋转开关可以实行
电热炉多挡位工作的要求，将电热炉接入家庭电路中。
（1）当电热炉只有发热电阻R1工作时，通过它的电流是多大？

（2）若要求电热炉发热功率最大，R1、R2应怎样连接？求出这个最大功率。

（4节）
1.标有“１０Ｖ　８Ｗ”的灯泡接在１０Ｖ电源上时，实际功率为　　　　Ｗ，电阻为　　　Ω；若改接在６.5V的电源上时，实际功率将 8W（选填“大于”、“小于”和“等于”）；若接在11V的电源上时，实际功率将 8W（选填“大于”、“小于”和“等于”），电阻为 Ω（不考虑温度对灯丝电阻的影响）。
2．已知两只灯L1和L2的电阻关系是R1<R2，现将它们串联在电路中，则两灯电压之间的关系是
U1 U2；两灯消耗的电功率的关系是P1 P2。（填“<”、“>”或“=”）
3.某导体接到6V的电压下,它消耗的功率是6W;将其改接到3V的电压下,这个导体的功率
是 W
4.灯L1标有“220V 60W”,L2标有“220V 15W”,则灯丝的电阻R1 R2,灯丝较粗的灯是 ;若将它们并联在220V的电源上,较亮的灯是 ,若把它们串联在220V的电源上,较亮的灯是 .
5.将分别标有“6V 6W”和“6V 2W”的两盏等,串联后接在电压为6V的电源上,此时它们消耗的总功率是 W.
6.现有一只标有“2.5V 0.5W”字样的小灯泡，要使它接到4.5V的电源上能正常发光，应在电路中 联一只 Ω的电阻。
7．下面是刘芳对电功率的认识，其中错误的是 （ ）
A．电功率是表示电流做功的快慢
B．做同样多的功，用电器的电功率越大，所用的时间越短
C．额定功率越大的灯泡，发光亮度越强
D．灯泡的明亮程度决定于它的实际功率
8．灯泡的亮与暗决定于 （ ）
A．灯泡两端的电压 B.通过灯泡电流大小
C.灯泡的额定功率 D.灯泡的实际功率
9. 如图17-4-3所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a，b、d三灯实际功率的大小关系式中正确的是（ ）
A．Pa= Pd= Pb B．Pa> Pd> Pb
C．Pa= Pd> Pb D．Pa< Pd= Pb

17-4-3 17-4-4
10．在图17-4-4所示的电路中，电源电压恒定，灯L1、L2分别标有“6V 6W”和“6 V 12W”字样，当K闭合时，灯L1正常发光；当K断开时，两盏灯的总电功率为( )
A．4W B．18W
C．9W D．12W
11.白炽灯泡的灯丝烧断后,再把灯丝搭接连通时,反而比原来更亮些,为什么?

12．小宇要测定一个额定电压为3.8V小灯泡的额定功率，他设计了如图17-4-5所示电路。则：
①在连接电路时，开关应处于　　　状态，变阻器的滑片应移到　　　　处。
②将实物电路连接好。
③实验中发现电压表示数为2V，为测小灯泡的额定功率应将滑片P向　　　端（填“a”或“b”）移动，使电压表示数达到3.8V，这时观察到电流表示数为0.2A。小灯泡的额定功率为　　　　W。

17-4-5
13．小华同学用电池组（电压为3V）、电压表、电流表和滑动变阻器等实验器材，测量标有“2.5V“字样小灯泡的电功率。
（1）如图17-4-6所示是小华连接的实物连接图，其中有一根导线忘记了连接，请用笔画线代替导线补画上这根导线，使电路连接完整。
（2）电路连好后，小华闭合开关S，发现无论怎样调节滑动变阻器，灯泡都不亮，且电压表有示数，电流表示数始终为零。造成这种故障的原因是 。
（3）排除故障后，小华通过实验得到的数据如下表，请你帮助小华计算、分析实验数据。
实验序号
1
2
3
4
5
6
小灯泡两端的电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
通过小灯泡的电流I/A
0.08
0.10
0.14
0.18
0.20
0.22
小灯泡的发光亮度
不发光
很暗
较暗
较亮
正常发光
很亮
①小灯泡L的额定功率为 W。
②小灯泡消耗的功率与其发光亮度之间的关是
③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻，发现这几个电阻值相差较大，其主要原因是 。

17-4-6
型号V-55
额定容积100L
额定电压220V
额定频率50Hz
额定功率1500W
防方等级
14．我们生活中，到了冬季，因日照时间短，太阳能热水器的水达不到所需温度，为此人们研制了太阳能、电能两用热水器．大鹏家最近就安装了一台这样的两用热水器，如图所示，铭牌如下：
(1)太阳能热水器贮满水，水温从20℃加热到50℃时需要吸收多少热量?(1L=10-3m3)

(2）大鹏将水箱装满水，只使用电加热器将水从20℃加热到50℃时，需加热器正常工作多长时间?(设电能全部转化为热能)

(3)在上述(2)情况下，加热器正常工作实际用了3小时，则此热水器的效率为多少?

(4)仅就太阳能热水器与电热水器相比有哪些优点?(写出一条即可)

1．要使一个标有“6V 3W”的灯泡接在9V的电源上后能正常发光，应给它 （ ）
A．串联一个6Ω的电阻 B．串联一个3Ω的电阻 C．并联一个3Ω的电阻 D．并联一个6Ω的电阻
2．一个标有“12V 6W”的灯泡，接到某电路中时，测得通过灯泡的电流是0.4A,则此时灯泡消耗的实际功率 ( )
A.等于6W B.小于6W C.大于6W D.无法确定
3．家用的手电筒．用干电池作电源．正常发光时电流为O．32A．小灯泡的电功率接近：（ ）
A．1W B．10W C．0.1KW D．1KW
4．将分别标有“6V 3W”和“6V 2W ”的两盏灯，串联后接在6V的电路中，“6V 3W”的灯的实际功率为 W，并联后接入6V电路中，电路的总功率为 W。
5.一个标有”220V 880W”的电炉,当它正常工作时的电功率是 W,通过电炉丝的电流为
A.在一次单独使用该电炉时,标有”1200r／(kw.h)”的电能表的表盘在2min的时间里转过了30转,则此时电炉的电功率是 W。
6.在做“测量小灯泡电功率”的实验中，所用器材有额定电压为2．5V的小灯泡，以及符合实验要求的电源、滑动变阻器、电表、开关和导线。实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f、g按图示方式连接电路。
(1)闭合开关前应把滑动变阻器滑片P调到 (选填“A”或“B”)端。
(2)闭合开关，调节滑动变阻器，结果出现了下列现象，请分析其原因：
a．小灯泡不亮，电压表的示数始终为3V，电流表的示数始终为零，则可能是导线 出现断路；

b．小灯泡能发光，电流表有示数，电压表的示数始终为零，则可能是导线 出现断路。
(3)小明排除故障后，调节滑动变阻器，测得右表中的三组数据。则小灯泡的额定功率为 W。
第十七章 单元综合测试

班级: 姓名: 座号: 评分:

一、选择题(每小题3分,共24分)
1. 下列过程中,电能转化为机械能的是 ( )
A.灯泡发光 B.给蓄电池充电 C.风力发电 D.电动机带动水泵抽水
2. 小红同学在做“探究串联电路电压的规律”的实验时，连好了如图17-1所
示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的
原因分析，你认为合理的是 ( )
A．灯泡L2发生了断路 B．灯泡L2发生了短路
C．由于灯泡L2的电阻较大，其实际功率较
D．由于灯泡L2的电阻较小，其实际功率较小 17-1
3. 表示电流做功快慢的物理量是：( )
A.电压　 B.电功　 C.电功率　 D.电阻
4. 关于家庭电路，下列说法正确的是： ( )
A.空气开关“跳闸”一定是出现了短路。　
B.工作的用电器越多，总电阻越小。　
C.电能表是测量总电功率的。　
D.安在卧室的吊灯有三个灯泡，同时亮同时灭，这三个灯泡一定是并联。
5. 下列白炽电灯正常发光时，亮度最亮的是 ( )
A．“PZ220V 15W” B．“PZ 220V 25W” C．“PZ 220V 40W” D．“PZ 220V 60W”
6. 将一个标有“12V 15W”的灯泡接入某电路时，测得通过它的电流是1A，则它的实际功率（ ）
A．小于15W B．等于15W C．大于15W D．不能确定
7. 规格分别为“3.8V 1.9W”和“2.5 V 1.25W”的甲、乙两只小灯泡，将它们串联后接到6V的电源上，两灯都发光，则 ( )
A．甲灯较亮 B．乙灯较亮 C．两灯一样亮 D．无法判断
8．标有“6V 3W”和“12V 3W”字样的两个灯泡L1、L2串联在15V的电源上，下列说法正确的是　（　　　　）
Ａ．灯L1正常发光 B ．灯L2正常发光 C．两灯都能正常发光 D．两灯都不能正常发光
二.填空题(每空2分,共26分)
9. 小华家电能表4月底的示数为，5月底的示数为,则小华家5月份消耗的电能_____________kW·h，应付电费_____________元(按每度电均价0．5元计算)．
10. 某灯泡上标有“PZ220 40”的字样，“PZ”表示普通白炽灯，它的额定功率是______________W，正常发光时灯丝的电阻是_______Ω、工作电流是_______A.
11. 图17-2是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为________Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是___________W。 17-2
12. 某导体的电阻是2Ω，当通过1A电流时，导体的功率是__________W，通电1min时，导体上产生的热量是__________J.
13. 家用电能表上标有“220V 10（20）A”的字样，则此电能表的额定电流是 A；正常工作时用电器总功率不能超过 KW。
14. 甲灯标有“220V 60W”、乙灯标有“220V 100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是 灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是 。
三.实验探究题(第15题13分,第16题6分,共19分)
15.在“用电流表、电压表测灯泡电功率”的实验时，灯泡上标有“2.5V”字样。小丽设计了实验电路图，如图17-3甲所示。她还连接了部分实验电路，如图17-3乙所示。
(1)请在图乙上补画导线，使其成为完整的实验电路。要求：滑动变阻器的滑片P向右滑动时灯泡变亮。(2分)

甲 乙 丙
17-3
(2)连接电路前，开关应______；当确认电路连接正确，准备合上开关时，应将滑动变阻器的滑片P移到____端(选填“左”或“右”)。(4分)
(3)连接完实验电路后，小丽闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且接近于电源电压。请帮助她分析电路出现故障的可能原因：_______________。(3分)
(4)小丽排除故障后，凋节滑动变阻器，使灯泡正常发光，此时电流表的示数如图17-3丙所示，示数为_____A，则灯泡的额定功率为_________W。(4分)

16. 小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡功率的实验。
（1）请你在空白处设计出该实验的电路图；
（2）他根据设计的正确电路图进行实验，实验记录与计算如下表：
实验次数
1
2
3
电压（V）
2.5
2
3
电流（A）
0.24
0.22
0.26
功率（W）
0.60
0.44
0.78
他注意到灯的亮度变化是：第一次比第二次亮，第三次比第一次更亮。根据他观察的现象和实验数据分析，可得出的结论是 ；
（3）小明突然想到，利用这个实验记录还可以用来计算灯丝的电阻，于是小明又绘制了以下表格，并完成了计算。
实验次数
1
2
3
电压（V）
2.5
2
3
电流（A）
0.24
0.22
0.26
灯丝电阻（Ω）
10.42
9.09
11.54
根据小明的计算结果找出电阻随电压变化的规律是 ；
这一规律产生的主要原因是 。

额定电压
220V
额定频率
50Hz
额定容量
5kg
整机质量
72kg
机身尺寸
600x 560×850mm3
洗涤功率
330W
加热温度
30℃一60℃
最大电流
5A
四.计算题(每题6分,共12分)
17. 某型号的全自动洗衣机的铭牌如下表，请根据铭牌上的数据计算(答案保留两位小数）
(1)洗衣机正常洗涤时的工作电流。
(2)洗农机在额定电压下工作时消耗的最大功率。
(3)某一次洗涤共用了0．5h，耗电多少度?

18. 有一种WSJ-60型号电热壶，其铭牌标志如图17-4所示。现将一满壶20℃的水在额定电压下烧开需时5min,已知外界气压为1标准大气压，水的比热容。=4.2 x 10'J/(kg·℃）。求：
（1) 水吸收的热量。
（2）电热壶的效率。
(3） 小明发现在用电高峰时烧开一满壶20℃的水需时6min 3s，那么此时实际电功率约是多少？

5
17-4
五.综合能力题(19题8分,20题7分,共15分)
19. 人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同有关数据如下表
（1）请根据以上材料说明使用LED灯的两个优点(4分)
①___________ ___；②_______ _______
二种灯
LED灯
白炽灯
发光原理
二极管发光
钨丝高温发光
额定电压
24伏
220伏
响应时间
10-9秒
10-3秒
额定功率
12瓦
100瓦
（2）LED灯正常工作时的电流是______________A．每天正常工作10小时，使用LED灯比使用白炽灯可节约电能________kW·h，可将______________kg的水从20℃加热到100℃．【c水=4．2×103J／(kg·℃)，结果保留两位小数】

20. 半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大．如图7甲是某种半导体材料的电阻随温度变化的关系图像.根据这种半导体材料电阻的特性，小明和他的同学设计了一个电路（如图17-5乙），可以测定某一空间的温度，使用的器材如下：半导体电阻、电源、电流表（0—0.6A）、开关、定值电阻R0（10Ω）、导线若干．
（1）定值电阻R0的作用是什么？ ．
（2）当环境温度为20℃时
