手机基本原理课件.pptx

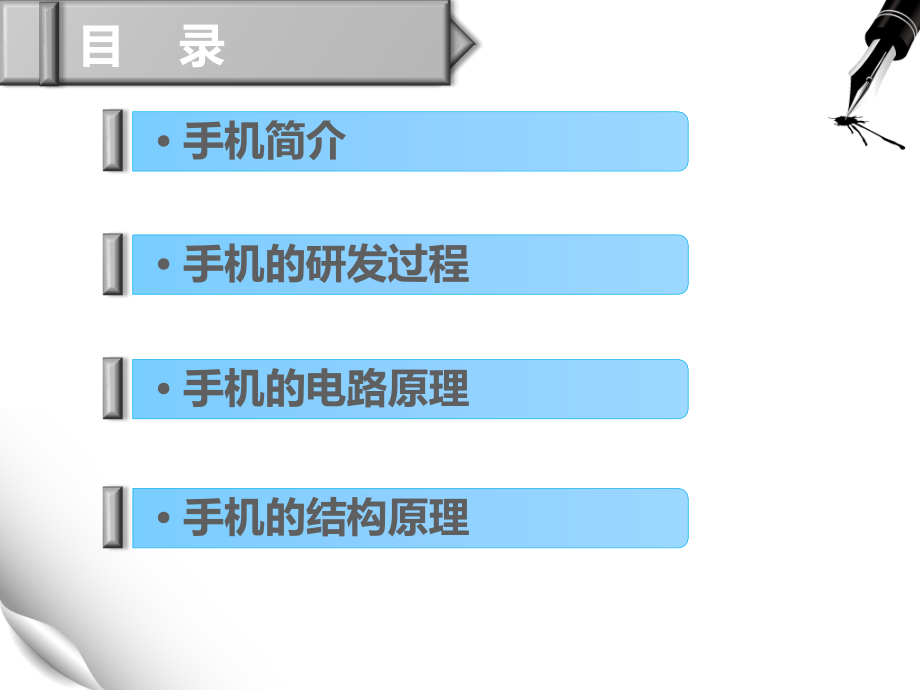

单击此处编辑母版文本样式,第二级,2015/5/29,#,单击此处编辑母版标题样式,手机,基本原理,手机是我们生活的一部分，可我们对它是否足够了解呢！,目,录,手机简介,手机的研发过程,手机的电路原理,手机的结构原理,手机简介,中文名称,：手机,英文名称,：,Mobile,定 义：便携式电话终端,移动电话,(Mobile),，通常称为手机，日本及港台地区通常称为手提电话、手电、携带电话,，早期,又有“大哥大”的俗称，是可以在较广范围内使用的便携式电话终端。目前已发展,至,5G,时代,。,来历：,手机,最早是美国,IT,巨头摩托罗拉公司发明的,。,目前手机从性能分：,分为智能手机（,smart phone,）和非智能手机（,feature phone,），一般智能手机的性能比非智能手机好，但是非智能手机比智能手机稳定。智能手机的主频较高，运行速度,快。,手机简介,多普达,Dopod,步步高,BBK,联想,Lenovo,天语,K-Touch,小米,Mi,魅族,meizu,金立,Gionee,海尔,Haier,中兴,ZET,华为,HUAWEI,HTC,宏达,TCL,波导,BIRD,OPPO,欧珀,诺基亚,Nokia,摩托罗拉,Motorola,三星,SAMSUNG,索尼爱立信,Sony Ericsson,苹果,iphone,黑莓,Blackberry,iOS,苹果,Android 安,卓,Symbian,塞班,BlackBerry OS,黑莓,Windows Phone,微软,MeeGo米狗,windows mobile,微软,国产,国外,智能机,操作系统,手机品牌,手机简介,发展史：,1G,：第一代手机（,1G,）是指模拟的移动电话，也就是在,20,世纪八九十年代中国香港、美国等影视作品中出现的大哥大,。最先研制出大哥大的是美国摩托罗拉公司的,Cooper,博士。基本上,使用频分复用方式只能进行语音通信，收讯效果不稳定，且保密性不足，无线宽带利用不充分。,2G,：第二代手机通信技术规格，以数字语音传输技术为核心,。通常,这些手机使用,PHS,，,GSM,或者,CDMA,这些十分成熟的标准，具有稳定的通话质量和合适的待机时间。在第二代中为了适应数据通讯的需求，一些中间标准也在手机上得到支持，例如支持彩信业务的,GPRS,和上网业务的,WAP,服务，以及各式各样的,Java,程序等,。,3G,：第,三代移动通信技术。欧洲,WCDMA,、美国,CDMA2000,、中国,TD,SCDM,；相对,第一代模拟制式手机（,1G,）和第二代,GSM,、,CDMA,等数字手机（,2G,），第三代手机一般地讲，是指将无线通信与国际互联网等多媒体通信结合的新一代移动通信系统。它能够处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、电话会议、电子商务等多种信息服务,。,手机简介,3G,下行速度峰值理论可达,3.6Mbit/s,（一说,2.8Mbit/s,），上行速度峰值也可达,384kbit/s,4G,：第四代移动电话行动通信标准，指的是第四代移动通信技术，外语缩写：,4G,。该技术包括,TD-LTE,和,FDD-LTE,两种制式（严格意义上来讲，,LTE,只是,3.9G,，尽管被宣传为,4G,无线标准，但它其实并未被,3GPP,认可为国际电信联盟所描述的下一代无线通讯标准,IMT-Advanced,，因此在严格意义上其还未达到,4G,的标准。只有升级版的,LTE Advanced,才满足国际电信联盟对,4G,的要求）。,4G,是集,3G,与,WLAN,于一体，并能够快速传输数据、高质量、音频、视频和图像等。,4G,能够以,100Mbps,以上的速度下载，比目前的家用宽带,ADSL,（,4,兆）快,25,倍，并能够满足几乎所有用户对于无线服务的要求。此外，,4G,可以在,DSL,和有线电视调制解调器没有覆盖的地方部署，然后再扩展到整个地区。很明显，,4G,有着不可比拟的优越性。,手机的研发过程,用一个较简单的阐释，一般的手机设计公司是需要最基本有七个部门：,ID,（,industry design,）：工业设计、,MD,（,mechanical design,）：结构设计、,HW,（,hardware,）：硬件设计、,SW,（,software,）：软件设计、,PM,（,project management,）：项目管理、,Sourcing,：资源管理、,QA,（,quality assurance,）：质量监督。,1,、,ID(Industry Design),工业设计,包括手机的外观、材质、手感、颜色配搭，主要界面的实现与及色彩等方面的设计,。,2,、,MD(Mechanical Design),结构设计,手机,的前壳、后壳、手机的摄像镜头位置的选择，固定的方式，电池如何连接，手机的厚薄程度。如果是滑盖手机，如何让手机滑上去，怎样实现自动往上弹，,SIM,卡怎样插和拔的安排，这些都是手机结构设计的范畴。繁琐的部件需要,MD,的工作人员对材质以及工艺都非常熟识。,5,、,PM(Project Management),项目管理,PM,，负责管理项目的进度和各协调工作，,PM,这个部门通常存在于那些自己设计，自己生产，自己销售手机的公司。另外，,AM,（,Account Manager,）的职位，作为客户经理，对公司内部是代表客户提出要求，对外则代表公司的整体形象，在两者之间起着不可或缺的桥梁作用,。,6,、,Sourcing,资源开发部,资源,开发部的员工要不停地去挖掘新的资源，如新材质、新的手机组件、测试器材等，当手机开始试产时，他们要保证生产线上所需要的所有生产物料齐备,。,7,、,QA(Quality Assurance),质量监督,QA,部门负担起整个流程质量保证的工作，督促开发过程是否符合预定的流程，保证项目的可生产性，有很多新设计的手机，就因为碰上了不可生产的某种因素而放弃了。,手机的研发过程,手机的电路原理,CPU,基带,人机接口,POWER,及保护,SIM,LCD,KEY,VIB,LED,MIC,数据测试接口,射频,SPK,手机的电路原理,手机的电路结构划分,GSM,手机从电路结构可划分为射频部份和逻辑,/,音频部分,，即,射频部分和基带部分，有些还,划分,为四个部分：无线部分、传输处理部分、接口部分和电源部分,。,1.,基带部分：,功能：完成对数字信号的处理和对整机工作的管理和控制,组成：由逻辑控制部分和音频信号处理部分,组成,逻辑控制,部分：,中央处理器（,CPU,）：负责对整机工作的管理和控制,存储器：三部分：,FLASH,（闪烁存储器）、,EEPROM,（电可擦写只读存储器）、,SRAM,（,静态随机存储器）,存储器,功能,寻址方式,掉电后,说明,随机存取存储器（,RAM,）,读、写,随机寻址,数据丢失,只读存储器（,ROM,）,读,随机寻址,数据不丢失,工作前写入数据,闪存（,Flash Memory）,读、写,随机寻址,数据不丢失,手机的电路原理,音频信号处理部分：,接收部分,GMSK,解调，解密、去交织、信道解码、语音解码、,PCM,解码，还原出模拟 的,语音信号,，经过音频放大器放大后推动受话器发出声音。,发射部分,送话器,将话音信号转化为模拟的话音电信号，前置放大，,PCM,编码、语音编码、,信道编码,、交织、加密、,GMSK,编码等处理,。,2.,射频部分：,射频部分电路功能：,主要,用于接受信号的下变频得到模拟基带信号，以及发射基带信号的上变频得到发射,高频信号,射频部分电路构成,：接收机、发射机、频率合成器,手机的电路原理,我国陆地蜂窝数字移动通信网,GSM,通信系统采用,900MHz,与,1800MHz,频段。,GSM900MHz,频段为：,890915MHz,（移动台发，基站收），,935960MHz,（基站发，移动台收）；,DCS1800MHz,频段为：,17101785MHz,（移动台发，基站收），,18051880MHz,（基站发，移动台收）,手机的电路原理,射频处理流程图,手机的结构基本原理,物料类别的划分：,1.,三大件：,PCBA,（主板）、,LCD,（屏）、,CAM,（摄像头）,2.,结构件：,面壳、底壳、按键、电池盖、滑轨等,3.,电子料：,听筒,、麦克、喇叭、马达、,DC,座等,4.,辅料：,绝缘,胶、导电布、导电泡棉、密封泡棉、护膜等,5.,配件：,充电器,、数据线、耳机、电池等,6.,包材：,彩,盒、内托、保修卡、挂绳、包装箱、手机卡套等,编后小分享,长期,使用手机会导致某些,疾病,短信,脖、手机手、手机,强迫症,/,幻听,症、眼,部,症状,自测：你是否进入“手机症候群”,？,手机没有信号或信号减弱便开始焦躁不安。,手机不在服务区内会感到坐立不安。,睡觉也要开着手机。,老去看手机是否自动关机。,经常觉得手机在响、在振，拿出来看并没有。,如果有跨越三项以上的朋友，就需要注意了，加强身体的磨炼，尽量减少手机的使用，平时生活中多注意休息，找时间出去看看风光或与朋友聚聚，缓解一下压力,。,发展趋势,未来的手机将偏重于安全和数据通讯,。一方面,加强个人隐私的保护，另一方面加强数据业务的研发,，更多,的多媒体功能被引入进来，手机将会具有更加强劲的运算能力,，成为,个人的信息终端，而不是仅仅具有通话和文字消息的,功能,Thanks!,
