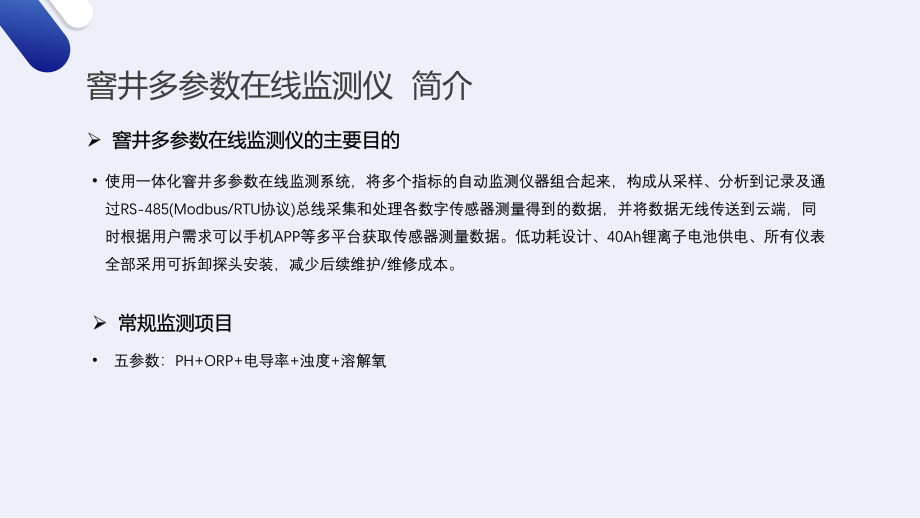

单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,GNST-226GWWS,窨井多参数在线监测仪,窨井多参数在线监测仪,简介,使用一体化窨井多参数在线监测系统，将多个指标的自动监测仪器组合起来，构成从采样、分析到记录及通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据，并将数据无线传送到云端，同时根据用户需求可以手机,APP,等多平台获取传感器测量数据。低功耗设计、40Ah锂离子电池供电、所有仪表全部采用可拆卸探头安装，减少后续维护/维修成本。,窨井多参数在线监测仪的主要目的,常规监测项目,五参数：PH+,ORP+,电导率+浊度+溶解氧,窨井多参数在线监测仪简介,窨井多参数在线监测仪的主要构成,供电单元：采用免维护锂电池的供电方式（,12V40AH,）或者有市电加适配器外部供电,（,1,）更换方便：蓄电池接口拔插式，方便人工运维更换,（,2,）增加外部适配器充电接口：如如今有市电，直接加,DC,适配器（另外采购）插入外部充电口,数据处理和发送单元（,DTU,）主要通过,RS-485,（,Modbus/RTU,协议）总线采集处理获得测量数据，由单片机进行数据处理后将数据发送至无线模块实现数据实时通讯，连接物联云，记录设备参数。,一体式电池和采集传输集成防水盒设计，电池方便更换，运维操作简单。,外部接口组成：,（,1,）数据采集接口：航空插头，连接方便、安全可靠、防水性强,（,2,）外部充电接口：,航空插头，连接方便、安全可靠、防水性强,（,3,）天线：胶棒天线，简洁美观,固定单元：检测系统采用侧壁悬挂固定方式，将固定把手根据水深固定到井盖内或侧壁,监测平台：云平台；手机,APP,窨井多参数在线监测仪参数,名称,描述,系统,可实时实现多路参数在线监测,供电保护,12.5V,，平台实时监控电压值,数据的存储和报警功能；,4G,无线传输双频,900/1800,，波特率,9600,低功耗：采集间隔设置（监测时间间隔可更改最低,5,分钟，更改后续航时间将大幅缩减请知悉）,设备整体达到,IP95,防护等级，能够适用各种恶劣的井下条件,系统额定功耗,1W,，峰值功耗为,3W,；传感器功耗,0.3W/,只,电池容量,60AH；不充电情况下可以工作一个月,（寿命,3,个月）,（可定制,114AH,寿命,1,年）,采样间隔,数据记录间隔时长可设置为5分钟-20分钟一次,防水盒尺寸,260*250*350mm,窨井多参数在线监测仪特点,布局：内部结构分布简明（由电池部分与数据采集通讯部分组成）外部由快捷式航空插头接口,数据监测：实时监测蓄电池电压值，各类水质值，通过,RTU-485,协议,数据传输：采用无线数据传输将监测点所采集的，通过通讯模块（,GPRS,或,NB-IOT,）上传到客户端，能实现数据的存储和报警功能；确保数据的及时性和有效性，与传统人工取样监测相较，不仅简化了繁琐的程序，还节约了监测时间。,数据分析：自动采集，记录，系统自动生成数据图表，用户可直观了解水质变化情况，采集数据可保存，随时查看历史数据。,维护简单：数据异常，可设报警值，阀值条件发生，并可发送到管理员手机微信,成本经济：低功耗设计、,40Ah,锂离子电池供电、所有仪表全部采用可拆卸探头安装，减少后续维护,/,维修成本,窨井多参数在线检测系统特点,窨井多参数在线检测系统,应用领域,应用领域广泛，可用在,城市在线监测预警、市政管网监测预警、入河排污口监测预警、城市内涝监测,等领域。,窨井多参数在线监测仪现场安装图,窨井多参数在线监测仪现场安装图,远程实时监测平台展示,
