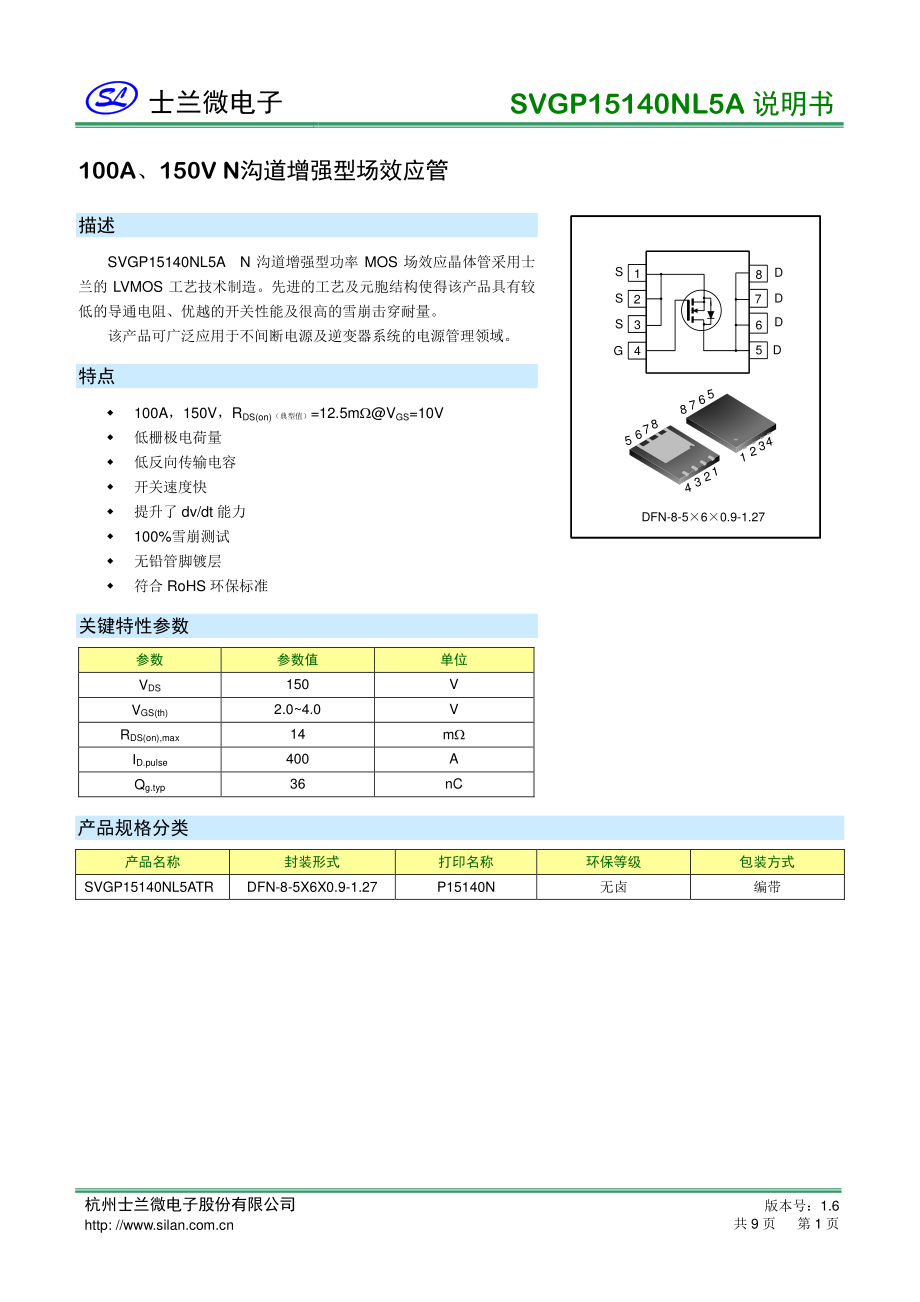

士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 1 页 100A、150V N沟道增强型场效应管 描述 SVGP15140NL5A N 沟道增强型功率 MOS 场效应晶体管采用士兰的 LVMOS 工艺技术制造。先进的工艺及元胞结构使得该产品具有较低的导通电阻、优越的开关性能及很高的雪崩击穿耐量。 该产品可广泛应用于不间断电源及逆变器系统的电源管理领域。 特点 100A，150V，RDS(on)（典型值）=12.5mVGS=10V 低栅极电荷量 低反向传输电容 开关速度快 提升了 dv/dt 能力 100%雪崩测试 无铅管脚镀层 符合 RoHS 环保标准 关键特性参数 参数 参数值 单位 VDS 150 V VGS(th) 2.04.0 V RDS(on),max 14 m ID.pulse 400 A Qg.typ 36 nC DFN-8-560.9-1.2712348765SSSGDDDD 1234876543215678 产品规格分类 产品名称 封装形式 打印名称 环保等级 包装方式 SVGP15140NL5ATR DFN-8-5X6X0.9-1.27 P15140N 无卤 编带 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 2 页 极限参数（除非特殊说明，TA=25C） 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 漏源电压 VDS - 150 - - V 栅源电压 VGS - -20 - 20 V 漏极电流 ID TC=25C - - 100 A TC=100C - - 63 A 漏极脉冲电流 （注 1） IDM TC=25C - - 400 A 耗散功率 （注 2） PD TC=25C - - 139 W 单脉冲雪崩能量 EAS L=0.1mH，VDD=100V，RG=25， 开始温度TJ=25C - - 162 mJ 单脉冲电流 IAS - - - 57 A 工作结温范围 TJ - -55 - 150 C 贮存温度范围 Tstg - -55 - 150 C 热特性 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 芯片对表面热阻，底部 RJC - - 0.56 0.9 C/W 芯片对环境的热阻 RJA - - - 50 C/W 焊接温度（SMD） Tsold 回流焊：101 sec，3times 波峰焊：20-10sec，1time - - 260 C 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 3 页 电气参数（除非特殊说明，Tj=25C） 静态参数静态参数 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 漏源击穿电压 BVDSS VGS=0V，ID=250A 150 175 - V 漏源漏电流 IDSS VDS=150V，VGS=0V，TJ=25C - 0.1 1.0 A VDS=150V，VGS=0V，TJ=125C - 5.0 100 栅源漏电流 IGSS VGS= 20V，VDS=0V - 1 100 nA 栅极开启电压 VGS(th) VGS=VDS，ID=250A 2.0 - 4.0 V 导通电阻 RDS(on) VGS=10V，ID=50A - 12.5 14 m 栅极电阻 RG f=1MHz - 1.6 3.5 动态参数动态参数 参数 符号 测试条件 参数值 单位 最小值 典型值 最大值 输入电容 Ciss f=1MHz，VGS=0V，VDS=75V 2011 2614 3398 pF 输出电容 Coss 252 328 426 反向传输电容 Crss 7.5 15 30 开启延迟时间 td(on) VDD=75V， VGS=10V， RG=1.6， ID=50A （注 3， 4） 17 22 29 ns 开启上升时间 tr 19 25 33 关断延迟时间 td(off) 19 25 33 关断下降时间 tf 8.5 11 14 栅极电荷量 Qg VDD=75V，VGS=10V，ID=50A （注 3， 4） 28 36 47 nC 栅极-源极电荷量 Qgs 18 24 31 栅极-漏极电荷量 Qgd 2.4 4.8 9.6 栅极-平台电压 Vplateau - 8.0 - V 源源-漏二极管特性参数漏二极管特性参数 参数 符号 测试条件 最小值 典型值 最大值 单位 连续二极管正向电流 IS TC=25C，MOS 管中源极、漏极构成的反偏 P-N 结 - - 100 A 二极管脉冲电流 IS,pulse - - 400 源-漏二极管压降 VSD IS=50A，VGS=0V 0.75 0.85 1.4 V 反向恢复时间 Trr IS=50A，VGS=0V， dIF/dt=100A/s （注 3） 48 96 192 ns 反向恢复电荷 Qrr 0.18 0.35 0.7 C 反向恢复峰值电流 Irrm 4.6 6.0 7.8 A 注：注： 1. 脉冲时间5s； 2. 耗散功率值会随着温度变化而变化，当大于25C时耗散功率值随着温度每上升1度减少1.1W/C； 3. 脉冲测试：脉冲宽度300s，占空比2%； 4. 基本上不受工作温度的影响。 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 4 页 典型特性曲线 栅源开启电压 VGS(th)(V)结温 Tj( C)图 5. 开启电压 vs. 温度特性0-100200650315-50100注：ID250A015042041图 1. 输出特性漏极电流 - ID (A)漏源电压 - VDS (V)注：1.250S 脉冲测试2.Tc=25 C0306051201502390VGS=5.0VVGS=5.5VVGS=6.0VVGS=7.0VVGS=8.0VVGS=10V图 2. 传输特性栅源电压 - VGS (V)漏极电流 - ID (A)11023456810007注：1. VDS=5V2. 250S脉冲测试100-55 C25 C150 C漏极电流 - ID (A)漏源导通电阻 - RDS(ON) (m)图 3. 导通电阻 vs. 漏极电流6181004010060808121420注：TJ=25 C16VGS=8VVGS=10V0.1101.000.40.60.81.01.4反向漏极电流 - IDR(A)1000源漏电压 - VSD (V)图 6. 体二极管正向压降 vs. 源电流和温度0.2注：1. VGS=0V2. 250S脉冲测试1001.2-55 C25 C150 C栅源电压 - VGS (V)漏源导通电阻 - RDS(ON) (m)图 4. 导通电阻 vs. 栅源电压060204610791030405注：ID=50A50Tj=150 CTj=25 C8 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 5 页 典型特性曲线（续） 图 7. 电容特性 电容 (pF)02060100漏源电压 - VDS(V)1001044080101103102Ciss=Cgs+Cgd(Cds=短路)Coss=Cds+CgdCrss=Cgd注：1. VGS=0V2. f=1MHzCissCossCrss栅源电压 - VGS(V)总栅极电荷 - QG (nC)图 8. 电荷量特性0301082120注： ID=50A10204640VDS=120VVDS=75VVDS=30V漏源击穿电压 (标准化) BVDSS图 9. 击穿电压 vs. 温度特性结温 - TJ( C)0.80.91.21.1-100-500501002001501.0注：1. VGS=0V2. ID=250uA0.01.5-1001002003.0500.50150注：1. VGS=10V2. ID=50A-50结温 - TJ( C)漏源导通电阻 (标准化) - RDS(ON)图 10. 导通电阻 vs. 温度特性1.02.02.5漏极电流ID (A)漏源电压 VDS (V)图 11. 最大安全工作区域0800125175160100407515025结温 - TC( C)耗散功率 PD(W)图 12. 耗散功率 vs. 温度60120140205010010-1100101102100101102103103注: TC=25 C10msDC10-110s此区域工作受限于RDS(ON)1ms100s 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 6 页 典型特性曲线（续） 漏极电流 - ID(A)壳温 - TC ( C)图 13. 最大漏极电流 vs. 壳温251001008020120050754060150125热阻抗-（标准化）脉冲宽度(Sec)图14. 瞬态热阻抗 vs. 脉冲宽度10010-110-310-110-610-310-410-270%50%30%10%5%10-210-5Single Pulse0.2%0.5%1001%2% 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 7 页 典型测试电路 与待测器件参数一致待测器件VGSIgVDSVGS10VChargeQgQgsQgd 栅极电荷量测试电路及波形图开关时间测试电路及波形图VDSVGSRGRLVDDVGSVDSVGS10%90%td(on)tontrtd(off)tofftfEAS测试电路及波形图VDSRGVDDVGSLtpIDBVDSSIASVDDtpTimeVDS(t)ID(t)EAS =12LIAS2BVDSSBVDSSVDD待测器件待测器件Vgs(th)Qg(th) 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 8 页 封装外形图 DFN-8-5X6X0.9-1.27 单位：毫米 DEA1ATop ViewBottom ViewSide ViewN1N4N5N8E1D1bL(1.30)2.10(0.90)(0.422)4x8x 5.00 BSCSYMBOLMILLIMETERMINNOMMAXbDAEe6.00 BSC0.0200.050A10.0000.4500.3501.0000.8000.8000.7000.900L0.4001.27 BSC0.900E13.3283.4783.578D14.0304.1804.280 重要注意事项重要注意事项： 1. 士兰保留说明书的更改权，恕不另行通知。士兰保留说明书的更改权，恕不另行通知。 2. 客户在下单前应获取我司最新版本资料，并验证相关信息是否最新和完整。产品应用前请仔细阅读说明书，包客户在下单前应获取我司最新版本资料，并验证相关信息是否最新和完整。产品应用前请仔细阅读说明书，包括其中的电路操作注意事项。括其中的电路操作注意事项。 3. 我司产品属我司产品属于消费类电子产品或其他民用类电子产品。于消费类电子产品或其他民用类电子产品。 4. 在应用我司产品时请不要超过产品的最大额定值，否则会影响整机的可靠性。任何半导体产品特定条件下都有在应用我司产品时请不要超过产品的最大额定值，否则会影响整机的可靠性。任何半导体产品特定条件下都有一定的失效或发生故障的可能，买方有责任在使用我司产品进行系统设计、试样和整机制造时遵守安全标准并一定的失效或发生故障的可能，买方有责任在使用我司产品进行系统设计、试样和整机制造时遵守安全标准并采取安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生。采取安全措施，以避免潜在失败风险可能造成人身伤害或财产损失情况的发生。 5. 购买产品时请认清我司商标，如有疑问请与本公司联系。购买产品时请认清我司商标，如有疑问请与本公司联系。 6. 产品提升永无止境，我公司将竭诚为客户提供更优秀的产品！产品提升永无止境，我公司将竭诚为客户提供更优秀的产品！ 7. 我司网站我司网站 http: / 士兰微电子 SVGP15140NL5A 说明书 杭州士兰微电子股份有限公司 版本号：1.6 http: / 共 9 页 第 9 页 产品名称： SVGP15140NL5A 文档类型： 说明书 版 权： 杭州士兰微电子股份有限公司 公司主页： http: / 版 本： 1.6 修改记录： 1. 添加瞬态热阻曲线 版 本： 1.5 修改记录： 1. 更新参数 版 本： 1.4 修改记录： 1. 修改参数 2. 修改了模板 3. 新增曲线图 版 本： 1.3 修改记录： 1. 修改 VTH 最大值为 4.6V 2. 修改电气图和典型电路图 版 本： 1.2 修改记录： 1. 修改 PD 值及 SOA 曲线 2. 修改 RG 为 3.5 版 本： 1.1 修改记录： 1. 修改 EAS 测试条件为 L=0.1mH 下的测试值； 2. 添加 Rg、Trr、Qrr 等的上下限范围； 3. 添加 BVDSS 典型值。 版 本： 1.0 修改记录： 1. 正式版本发布
