《PLC电气控制技术》期末考试试卷.doc

班级
姓名

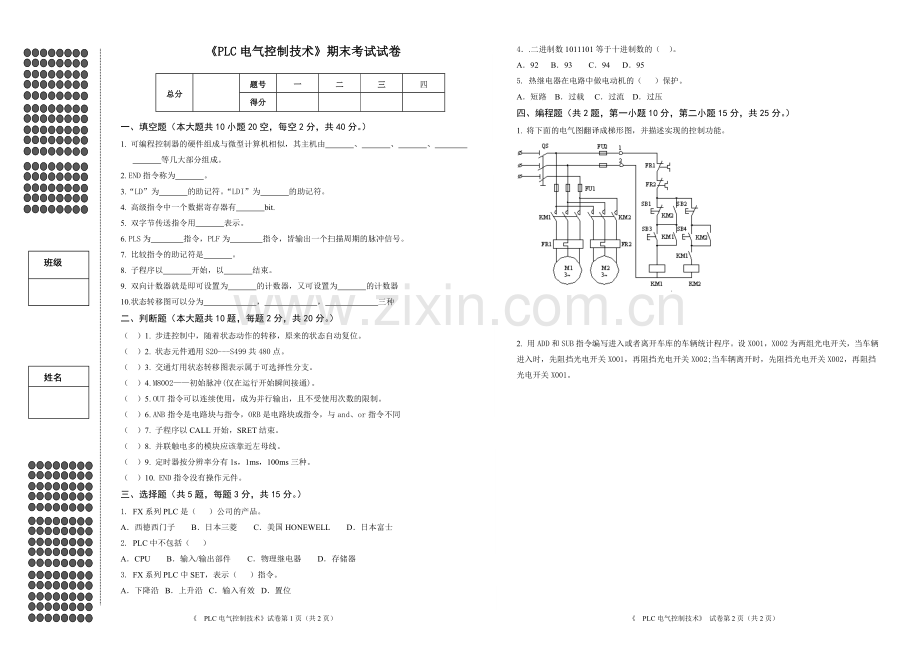

《PLC电气控制技术》期末考试试卷

总分

题号
一
二
三
四
得分

一、填空题（本大题共10小题20空，每空2分，共40分。）
1. 可编程控制器的硬件组成与微型计算机相似，其主机由 、 、 、
等几大部分组成。
2. END指令称为 。
3.“LD”为 的助记符。“LDI”为 的助记符。
4. 高级指令中一个数据寄存器有 bit.
5. 双字节传送指令用 表示。
6. PLS为 指令，PLF为 指令，皆输出一个扫描周期的脉冲信号。
7. 比较指令的助记符是 。
8. 子程序以 开始，以 结束。
9. 双向计数器就是即可设置为 的计数器，又可设置为 的计数器
10.状态转移图可以分为 ， ， 三种
二、判断题（本大题共10题，每题2分，共20分。）
（ ）1. 步进控制中，随着状态动作的转移，原来的状态自动复位。
（ ）2. 状态元件通用S20---S499共480点。
（ ）3. 交通灯用状态转移图表示属于可选择性分支。
（ ）4. M8002——初始脉冲(仅在运行开始瞬间接通)。
（ ）5. OUT指令可以连续使用，成为并行输出，且不受使用次数的限制。
（ ）6. ANB指令是电路块与指令，ORB是电路块或指令，与and、or指令不同
（ ）7. 子程序以CALL开始，SRET结束。
（ ）8. 并联触电多的模块应该靠近左母线。
（ ）9. 定时器按分辨率分有1s，1ms，100ms三种。
（ ）10. END指令没有操作元件。
三、选择题（共5题，每题3分，共15分。）
1. FX系列PLC是（ ）公司的产品。
A．西德西门子　　B．日本三菱　　C．美国HONEWELL　　D．日本富士
2. PLC中不包括（ ）
A．CPU　　B．输入/输出部件　　C．物理继电器　　D．存储器
3. FX系列PLC中SET，表示（ ）指令。
A．下降沿  B．上升沿  C．输入有效  D．置位
4．.二进制数1011101等于十进制数的（   ）。
A．92      B．93        C．94      D．95
5. 热继电器在电路中做电动机的（ ）保护。
A．短路    B．过载    C．过流    D．过压
四、编程题（共2题，第一小题10分，第二小题15分，共25分。）
1. 将下面的电气图翻译成梯形图，并描述实现的控制功能。

2. 用ADD和SUB指令编写进入或者离开车库的车辆统计程序。设X001，X002为两组光电开关，当车辆进入时，先阻挡光电开关X001，再阻挡光电开关X002;当车辆离开时，先阻挡光电开关X002，再阻挡光电开关X001。

《 PLC电气控制技术》试卷第1页（共2页） 《 PLC电气控制技术》 试卷第2页（共2页）
