本科毕业设计模具设计开题模板PPT课件.ppt

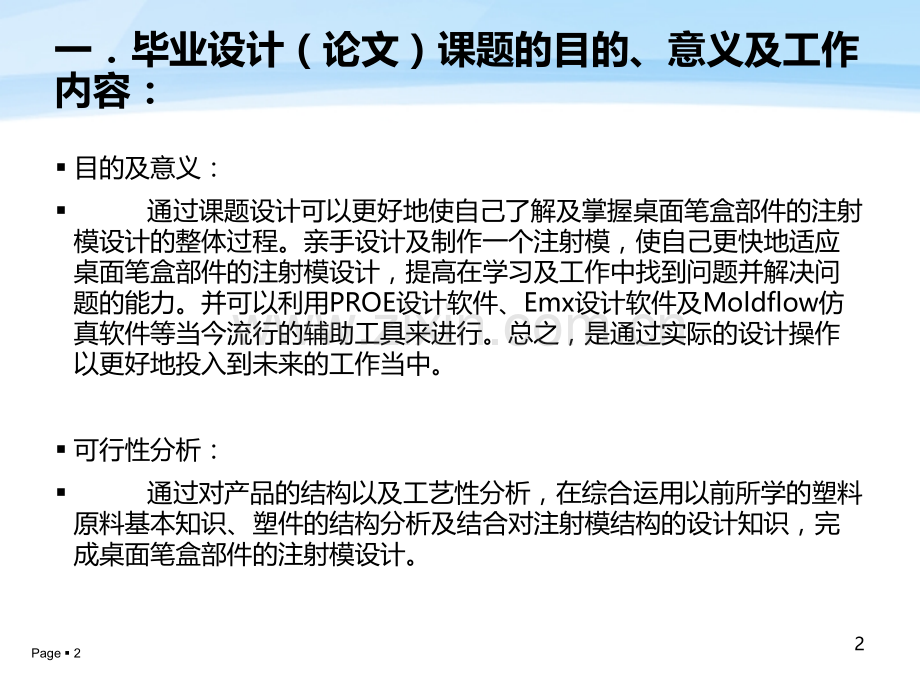

桌面办公笔盒部件的注射模设计Page 22一毕业设计（论文）课题的目的、意义及工作内容：目的及意义：通过课题设计可以更好地使自己了解及掌握桌面笔盒部件的注射模设计的整体过程。亲手设计及制作一个注射模，使自己更快地适应桌面笔盒部件的注射模设计，提高在学习及工作中找到问题并解决问题的能力。并可以利用PROE设计软件、Emx设计软件及Moldflow仿真软件等当今流行的辅助工具来进行。总之，是通过实际的设计操作以更好地投入到未来的工作当中。可行性分析：通过对产品的结构以及工艺性分析，在综合运用以前所学的塑料原料基本知识、塑件的结构分析及结合对注射模结构的设计知识，完成桌面笔盒部件的注射模设计。Page 33工作内容：（一）产品工艺性分析。包括材料的性能和塑件产品的结构工艺性。（二）选择注射机的型号和规格。包括注射量的计算及塑件和浇注系统凝料的投影面积与锁模力的确定。（三）桌面笔盒部件的注射模结构的设计。1确定型腔数目及其排列方式；2分型面的选择；3浇注系统的设计；4模架的确定；5推出机构的设计；6.侧抽芯机构的设计；7温度调节系统的设计；8.桌面笔盒部件的注射模总体结构的详细设计。（四）设计中的相关计算。（五）设计校核：包括装模高度、开模行程、顶出行程和锁模力的校核等。（六）桌面笔盒部件的注射模装配图和若干非标零件图的绘制。（七）科技英语翻译。Page 44材料工艺分析 PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质最优异的。表面光滑、色彩艳丽，比重小，强度较大，耐腐蚀，耐湿，耐晒，绝缘性能好，隔声性好。可分管形材、棒形材、板形材三种。特性：高度透明性，高度透明性，重量轻，易于加工。用途:有机玻璃具有以上优良性能，使它的用途极为广泛。除了在飞机上用作座舱盖、风挡和弦窗外，也用作吉普车的风挡和车窗、大型建筑的天窗（可以防破碎）、电视和雷达的屏幕、仪器和设备的防护罩、电讯仪表的外壳、望远镜和照相机上的光学镜片。选材要取决于造型设计，什么样的造型，用什么样的有机玻璃、色彩、品种都要反复测试，使之达到最佳效果。有了好的造型设计，还要靠精心的加工制作，才能成为一件优美的工艺品。Page 55本课题内容目前在国内、国外的研究现状桌面笔盒部件的注射模作为一种高附加值和技术密集型产品，其技术水平的高低已经是衡量一个国家制作业水平高低的重要标志之一，而本题的研究将涉及一些二维及三维软件软件的应用，如AutoCad等，以及相关软件的应用。桌面笔盒部件的注射模CAD/CAM是改造传统桌面笔盒部件的注射模生产方式的关键技术，是一项高科技、高效益的系统工种。桌面笔盒部件的注射模CAD/CAM技术的迅猛发展，软件，硬件水平的进一步完善，为桌面笔盒部件的注射模工业提供了强有力的技术支持，为企业的产品设计，制造和生产水平的发展带来了质的飞跃，已经成为现代企业信息化，集成化、网络化的最优选择目前我们除了引进国外先进生产技术软件的学习，提高塑料加工桌面笔盒部件的注射模、机械制造人员的专业技术水平外，还要有创新精神，重视技术创新，加大在软件科技开发的资金投入，把科技进步放在首位，培养高素质人才；深化改革，加强管理，降低成本，缩短生产周期，提高经济效益；重点发展大型、精密、复杂、长寿命的桌面笔盒部件的注射模，使高档桌面笔盒部件的注射模进一步立足于国内，所有这些都是摆在我国桌面笔盒部件的注射模行业面前的重大任务。Page 66设计工作所涉及的相关理论知识与实验基础桌面笔盒部件的成型要从多方面考虑，本课题需要应用机械制图、理论力学、材料力学、桌面笔盒部件的注射模制造工艺、材料成型设备、机械原理、机械设计、材料科学基础、计算机辅助设计（pro/E）、桌面笔盒部件的注射模CAD/CAM应用技术、高分子材料成型工艺及桌面笔盒部件的注射模设计和桌面笔盒部件的注射模制造工艺等方面的专业知识对该部件进行设计。Page 77分型面的确定分型面是模具上用于取出塑件和浇注系统冷凝料的可分离的接触表面。分型面的选择受到塑件的形状、壁厚、尺寸精度、嵌件位置及其形状、塑件在模具内的成型位置、脱模方法、浇口形式及位置、模具类型、模具排气、模具制造及其成型设备结构等因素的影响。选择分型面时，应遵循便于塑件的脱模的原则。Page 88浇注系统的确立利用moldflow确立浇注系统（一模四腔）Page 99冷却水道的确立Page 1010桌面办公笔盒部件的注射模的模架预定根据桌面办公笔盒部件的尺寸大小，选定正确的模架Page 1111将要采取的技术措施和实施的方案，可能遇到的问题及解决的技术途径（一）技术难点:1.笔盒部件的分型面选择2.笔筒部件型腔数目的选择3.产品零件较大，形状不规则冷却时有先后会影响产品最后的成型4浇注口比较难选择Page 1212（二）技术措施和方案：1.长方形槽选择与模仁制作在一起2.选用镶件来解决沉孔的问题3.选用侧浇口Page 1313四工作进度安排（分阶段提出具体时间要求）20112012学年第一学期8-9周：完成开关上盖材料的认识，目的研究意义，现状以及发展趋势。开题答辩10-12周：分析开关上盖的工艺性，完成桌面笔盒部件的注射模成型零件的设计及计算。13-15周：完成桌面笔盒部件的注射模总体结构设计，绘制桌面笔盒部件的注射模总装图。16-17周：总装图的修改与确认，并进行部分非标零件图的绘制。18周 中期检查20112012学年第二学期1-3周：总装图的修改与确认，并进行非标零件图的绘制。4-6周：撰写论文及修改图纸。7-8周：科技英语翻译及修改图纸。9周：对论文与图纸进行最后校订。12周：毕业答辩。Page 1414六毕业论文和设计应提交的成果相当于A0图2张（图纸和CAD各一套）；论文一本（至少40页A4，包括小摘要）；3000个单词的科技英文资料的翻译；光盘一张（含以上资料）。Page 1515参考文献1塑料成型及工艺设计/叶久新，王群主编.北京：机械工业出版社，2007.112桌面笔盒部件的注射模制造工艺学/黄毅宏、李明辉主编.北京：机械工业出版社，1999.63塑料桌面笔盒部件的注射模设计指导/伍先明等编著.2版.北京：国防工业出版社，2010.44 Moldflow6.1 注塑成型分析入门到精深/陈智勇主编.北京：电子工业出版社，2009.09请在此添加公司的署名信息
