九年级物理上册 串并联电路的电流特点教案 苏科版-苏科版初中九年级上册物理教案.doc

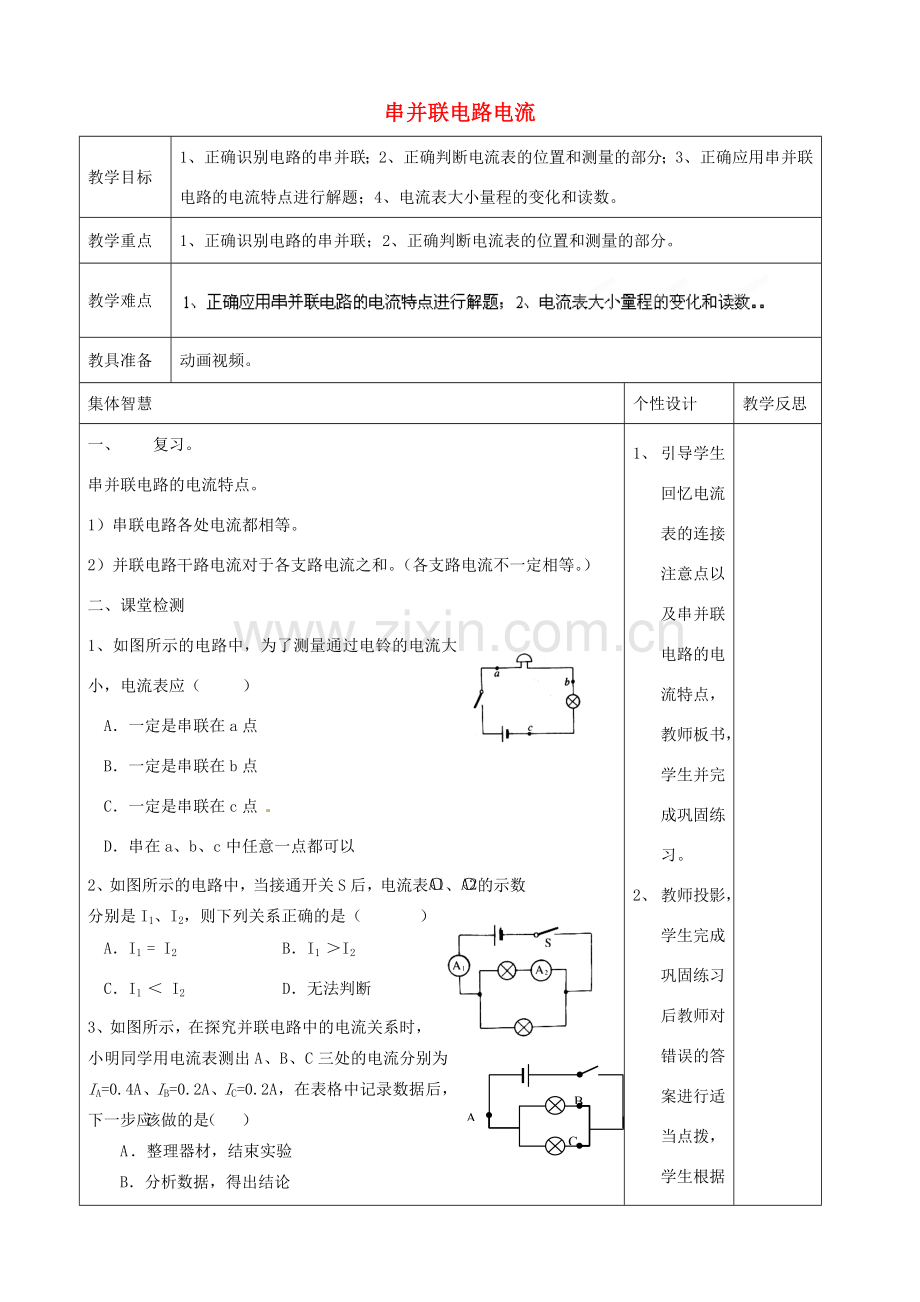

串并联电路电流
教学目标
1、正确识别电路的串并联；2、正确判断电流表的位置和测量的部分；3、正确应用串并联电路的电流特点进行解题；4、电流表大小量程的变化和读数。
教学重点
1、正确识别电路的串并联；2、正确判断电流表的位置和测量的部分。
教学难点

教具准备
动画视频。
集体智慧
个性设计
教学反思
一、 复习。
串并联电路的电流特点。
1）串联电路各处电流都相等。
2）并联电路干路电流对于各支路电流之和。（各支路电流不一定相等。）
二、课堂检测
1、如图所示的电路中，为了测量通过电铃的电流大小，电流表应（ ）
A． 一定是串联在a点
B．一定是串联在b点
C．一定是串联在c点
D．串在a、b、c中任意一点都可以
2、如图所示的电路中，当接通开关S后，电流表、的示数分别是I1、I2，则下列关系正确的是（ ）
A．I1 = I2 B．I1 ＞I2
C．I1 ＜ I2 D．无法判断
A
B
C
3、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验

B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值

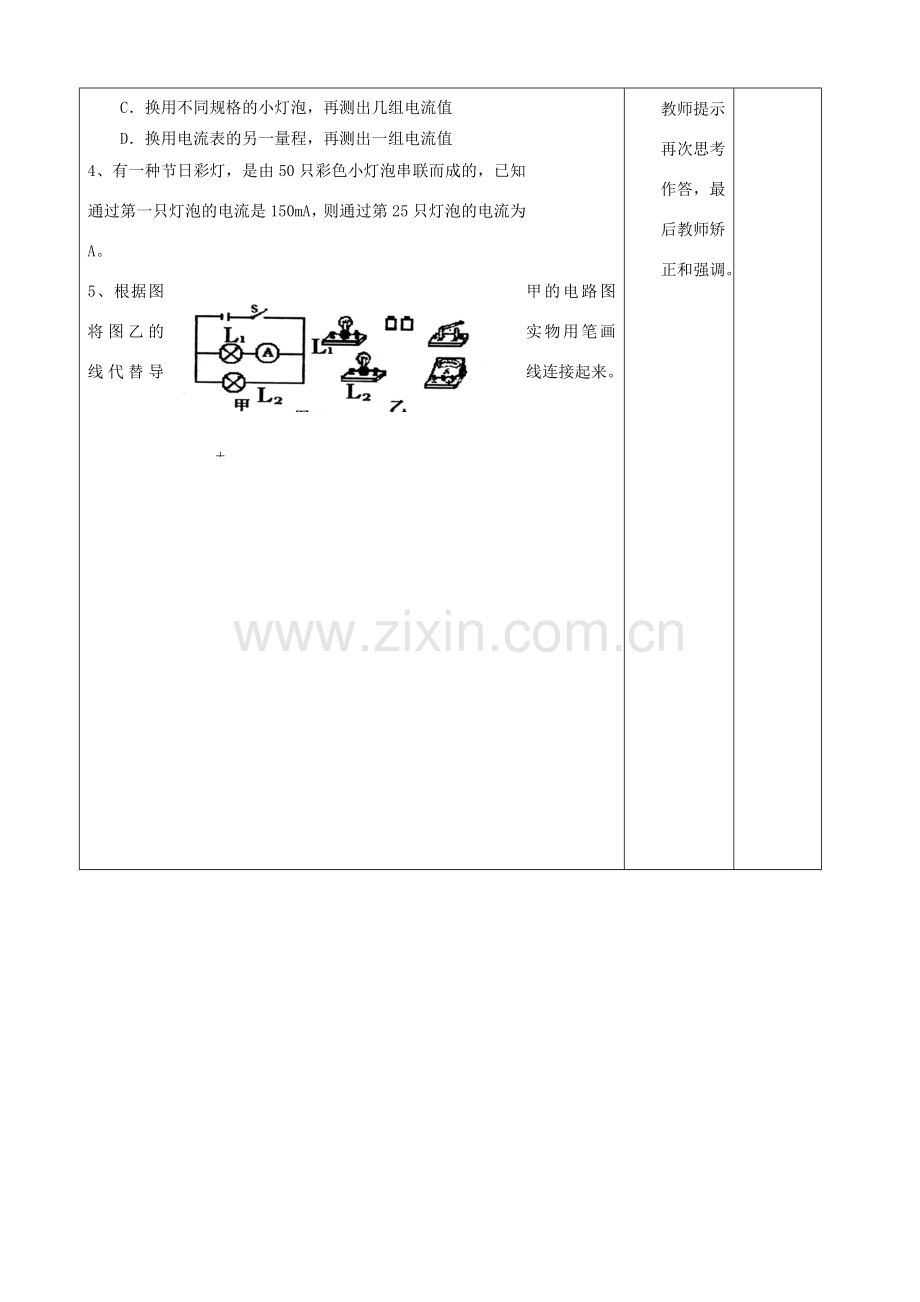

4、有一种节日彩灯，是由50只彩色小灯泡串联而成的，已知通过第一只灯泡的电流是150mA，则通过第25只灯泡的电流为 A。
5、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

+

1、 引导学生回忆电流表的连接注意点以及串并联电路的电流特点，教师板书，学生并完成巩固练习。
2、 教师投影，学生完成巩固练习后教师对错误的答案进行适当点拨，学生根据教师提示再次思考作答，最后教师矫正和强调。
