海尔 FCD-JTHML 说明书.doc

FCD-JTHML45/55/65/80/100-III(E) 银海象A5

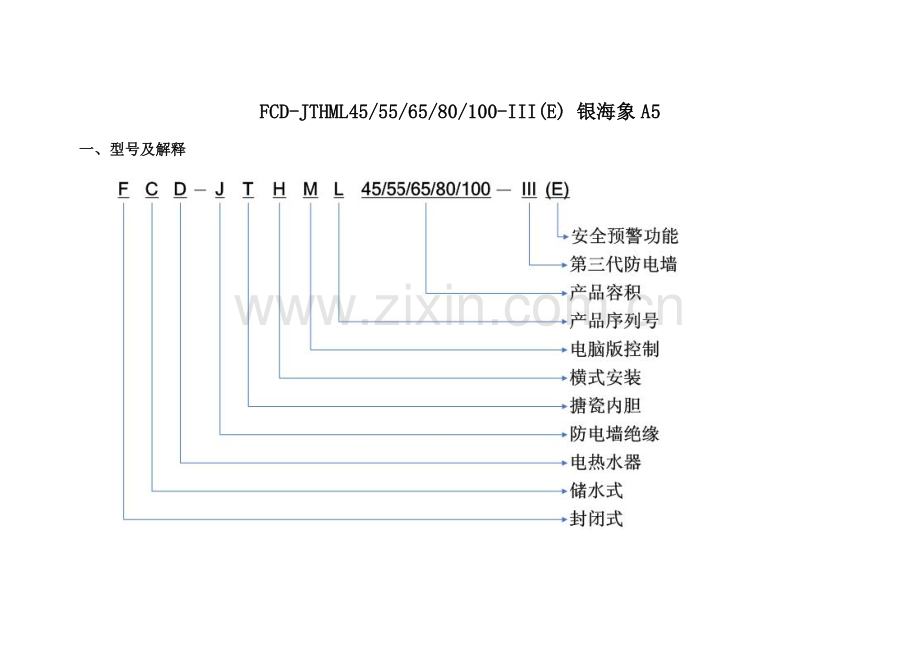

一、型号及解释

二、产品外观、内部结构、随机附件
产品外观：

内部结构：

A.      热水出口 B冷水进口 C加热管 D搪瓷内胆 E进水管 F出水管 J 控制板 K镁棒
随机附件：
产品型号
电热水器（台）
安全阀（个）
喷头、软管、支座（套）
混合阀（套）
膨胀螺栓（个）
膨胀挂钩（个）
说明书（份）
线控盒底线控盒罩（套）
挂架（个）
装饰件（个）
信号线（根）
螺钉（个）
FCD-JTHML45-II (E)
1
1
1
1
2
2
1
1
1
1
1
2
FCD-JTHML55-II (E)
1
1
1
1
2
2
1
1
1
1
1
2
FCD-JTHML65-II (E)
1
1
1
1
2
2
1
1
1
1
1
2
FCD-JTHML80-II (E)
1
1
1
1
2
2
1
1
1
1
1
2
FCD-JTHML100-II (E)
1
1
1
1
2
2
1
1
1
1
1
2
三、电脑板操作
控制面板介绍：

1.工作模式选择键（中/保键） 2.调节键 3.功能键 4.开/关键 5.夜电选定图案 6.预约2选定图案 7.功率指示图案 8.时钟指示数码 9.预约1选定图案 10.中温保温选定图案 11.温度指示条
  安装好后，首次使用因内胆无水，必须先开启自来水进水阀门，待内胆水满，出水口连续出水后，关闭阀门，检查各接口处有无漏水，插上电源。
1、开机：
首次使用时，显示屏仅时钟点亮，时钟显示12:00并开始走时，进入待机状态，按一下“开/关”键，进入上次设定工作状态，相应的指示灯点亮。

2、功率选择：
开机状态下，连续按“功能”键进入功率选择状态，按“调节”键可在800W、1200W、2000W三档功率间选择，当选定加热功率为800W时，功率指示图标中的半圆点亮，上层加热管单独启动。当选定加热功率为1200W时，功率指示图案中的半圆与周围光芒交替点亮，下层加热管单独启动。当选定2000W时，功率指示图案的半圆及周围光芒共同点亮，上下加热棒同时加热。下图中，加热功率为2000W，时钟当前时间为12:10，设定最高加热温度为75℃的即时加热模式。

3、温度设置：
开机状态下，按“功能”键可进入温度设置状态，温度值指示条快速闪烁，按“调节”键调整到要设定的温度（温度数值在35-75℃内以5℃进行变化），此时可继续按“功能”键进入时钟设置或不操作6秒后机器自动确认并退出设置。
注：在非设置状态时，显示屏动画交替显示实际水温与设置温度。
当温度灯从35℃向右移动时表示正在显示实际温度，在到达实际水温后一起熄灭。当温度灯从75℃向左移动时表示正在显示设置温度，在到达设定温度后一起熄灭。设定温度与实际温度交替显示。
当35℃至实际水温灯动画显示时，表示热水器处于加热状态，当一起点亮时表示处于保温状态。
4、校准时钟：
时钟以24小时制、60分钟，秒闪显示并走时。
例：校准时钟为11:29。
在开机状态下，连续按“功能”键并进入时钟校准状态，时钟小时闪烁，按“调节”键将数值调整到11，再按“功能”键，时钟分钟数码闪烁，按“调节”键调整到29，此时可继续按功能键进行预约设置，或不操作6秒后，系统自动确认并退出设置。

5、中温保温设置：
在开机状态下，连续按“中/保”键，可进入中温保温工作模式。机器自动在35℃-40℃间选择最节能的保温温度，水温下降至35℃时。机器自动重新开始加热。
注：默认最高加热温度为40℃不可调，适用于少量用水需求，不适合淋浴。

6、预约时间设置：
可设置两档用水时间，设置时间以电脑板时间为基准。在预约模式下，系统默认加热功率为2000W不可调。
例：设置预约1用水时间为10:00。
开机状态下，连续按“功能”键进入预约1设置状态，预约1选定图案闪烁，同时时钟数码闪烁，按“调节”键调到10:00，此时可按功能键确认当前设置并进入预约2设置时间，不操作约6秒，机器自动确认并退出设置。预约2设置方法与预约1设置方法相同。
注：若在预约前大量使用热水，导致热水器到达预约时间未能达到设定温度，机器将自动延时加热半小时并停止。若电压太低，功率达不到2000W导致热水器到达预约时间仍未能达到设定温度，机器也将自动延时半小时并停止。

7、夜电设置：
开机状态下，连续按“中/保”键，可进入夜电工作模式。加热时间为00:00-06:00，加热功率与最高加热温度可人工设置调节。

8、运行模式选择：
开机状态下，每按“中/保”键一次，系统将在中温保温、夜电、预约1、预约2、预约1+预约2和即时加热/保温中选择。
9、关机：
当淋浴完后，如想进行关机可按“开/关”键。
四、技术参数

型号
容量(L)
额定电源
额定功率（W)
额定压力（Mpa）
额定温度（℃）
防水等级
净重（kg）
a1（mm）
b1（mm）
c1（mm）
d1（mm）

FCD-JTHML45-II (E)
45
220V~/50Hz
800/1200/2000
0.75
75
IPX4
20
667
444
100
410

FCD-JTHML55-II (E)
55
220V~/50Hz
800/1200/2000
0.75
75
IPX4
22.8
752
444
100
410

FCD-JTHML65-II (E)
65
220V~/50Hz
800/1200/2000
0.75
75
IPX4
24
852
444
100
410

FCD-JTHML80-II (E)
80
220V~/50Hz
800/1200/2000
0.75
75
IPX4
28
859
479
100
462

FCD-JTHML100-II (E)
100
220V~/50Hz
800/1200/2000
0.75
75
IPX4
32
1029
479
100
462

        注：以上参数（温度、功率值除外）允许误差范围为±10％
