可变配气正时
    可变配气正时控制机构的主要目的是在维持发动机怠速性能情况下，改善全负荷性能。这种机构是保持进气门开启持续角不变，改变进气门开闭时刻来增加充气量。

    （1）凌志LS400汽车可变配气正时控制机构(VVT-i)

    VVT-i系统用于控制进气门凸轮轴在50°范围内调整凸轮轴转角，使配气正时满足优化控制发动机工作状态的要求，从而提高发动机在所有转速范围内的动力性、经济性和降低尾气的排放。

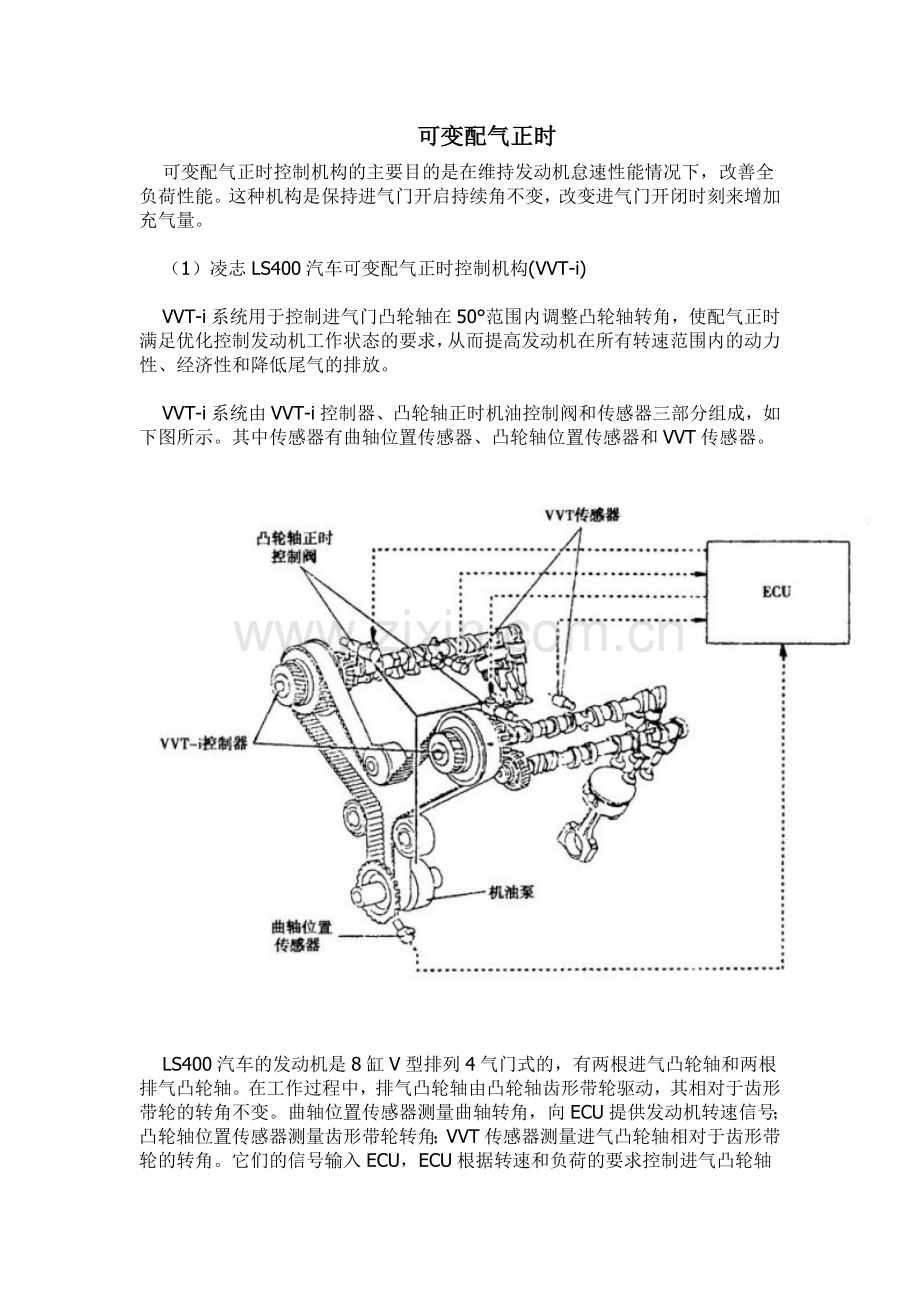

    VVT-i系统由VVT-i控制器、凸轮轴正时机油控制阀和传感器三部分组成，如下图所示。其中传感器有曲轴位置传感器、凸轮轴位置传感器和VVT传感器。

    LS400汽车的发动机是8缸V型排列4气门式的，有两根进气凸轮轴和两根排气凸轮轴。在工作过程中，排气凸轮轴由凸轮轴齿形带轮驱动，其相对于齿形带轮的转角不变。曲轴位置传感器测量曲轴转角，向ECU提供发动机转速信号；凸轮轴位置传感器测量齿形带轮转角；VVT传感器测量进气凸轮轴相对于齿形带轮的转角。它们的信号输入ECU，ECU根据转速和负荷的要求控制进气凸轮轴正时控制阀，控制器根据指令使进气凸轮轴相对于齿形带旋转一个角度，达到进气门延迟开闭的目的，用以增大高速时的进气迟后角，从而提高充气效率。

    1)结构

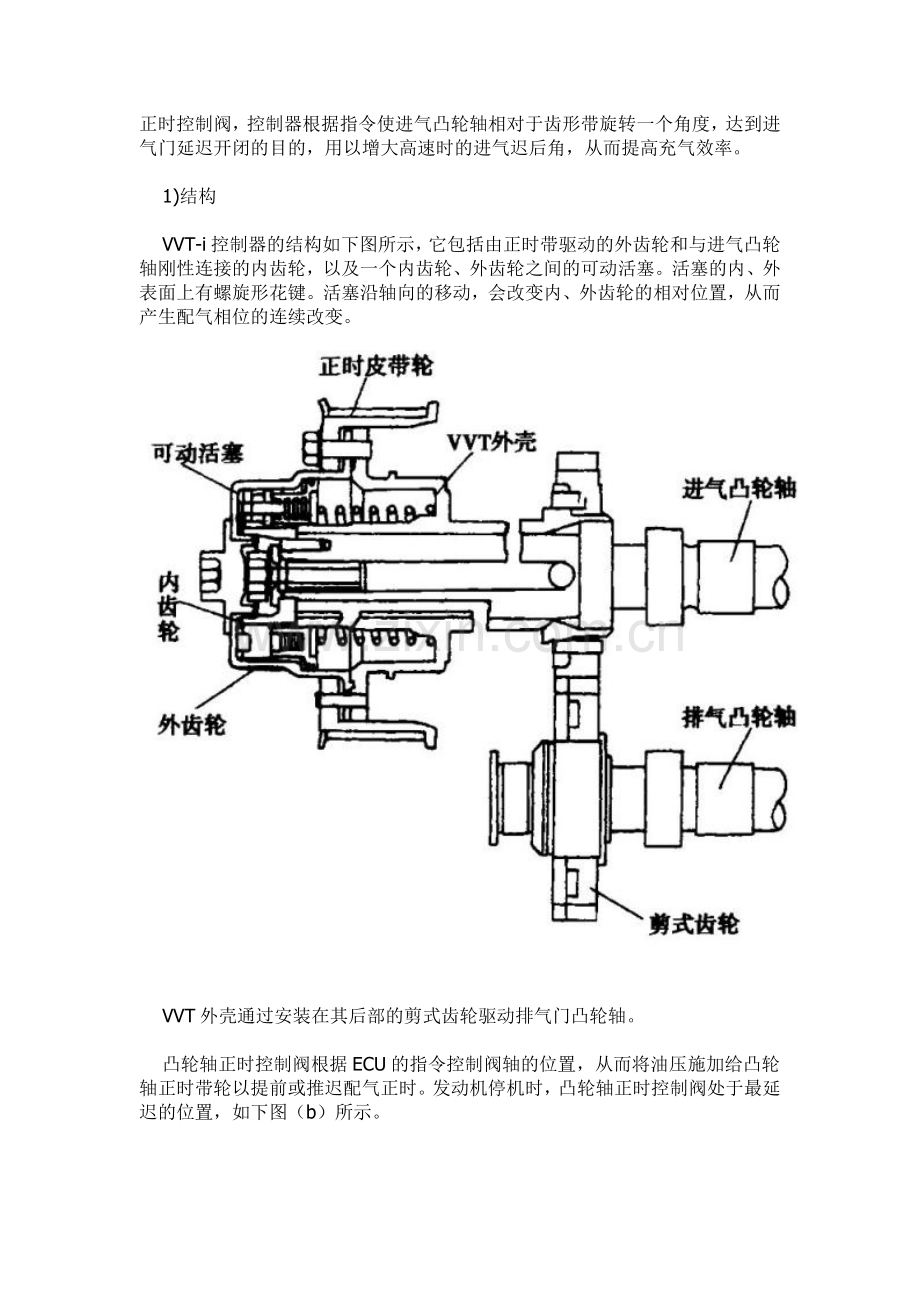

    VVT-i控制器的结构如下图所示，它包括由正时带驱动的外齿轮和与进气凸轮轴刚性连接的内齿轮，以及一个内齿轮、外齿轮之间的可动活塞。活塞的内、外表面上有螺旋形花键。活塞沿轴向的移动，会改变内、外齿轮的相对位置，从而产生配气相位的连续改变。

    VVT外壳通过安装在其后部的剪式齿轮驱动排气门凸轮轴。

    凸轮轴正时控制阀根据ECU的指令控制阀轴的位置，从而将油压施加给凸轮轴正时带轮以提前或推迟配气正时。发动机停机时，凸轮轴正时控制阀处于最延迟的位置，如下图（b）所示。

    2)工作原理

    根据发动机ECU的指令，当凸轮轴正时控制阀位于图（a）所示时，机油压力施加在活塞的左侧，使得活塞向右移动。由于活塞上的旋转花键的作用，进气凸轮轴相对于凸轮轴正时带轮提前某一角度。

    当凸轮轴正时控制阀位于图（b）位置时，活塞向左移动，并向延迟的方向旋转。进而，凸轮轴正时控制阀关闭油道，保持活塞两侧的压力平衡，从而保持配气相位，由此得到理想的配气正时
