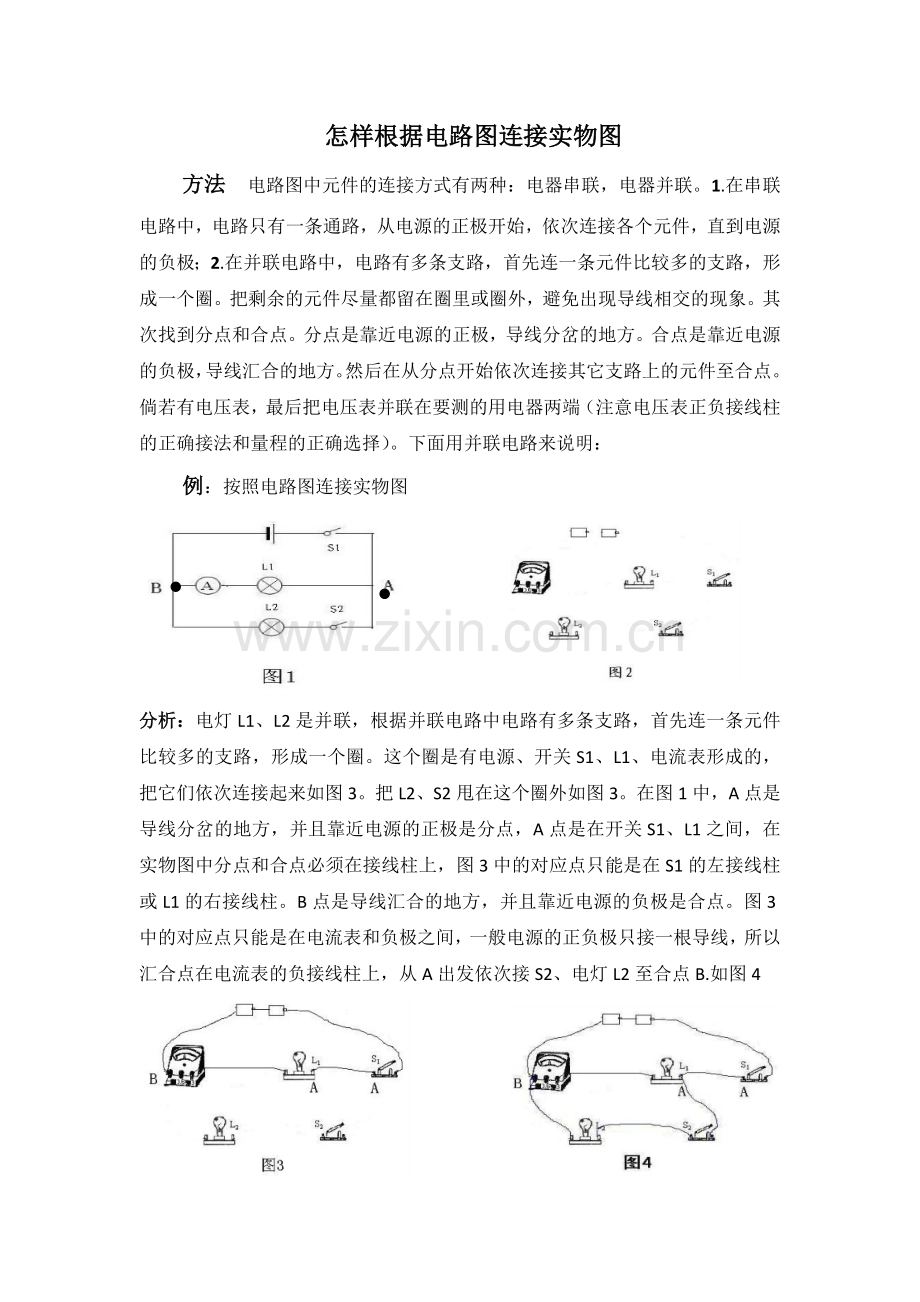

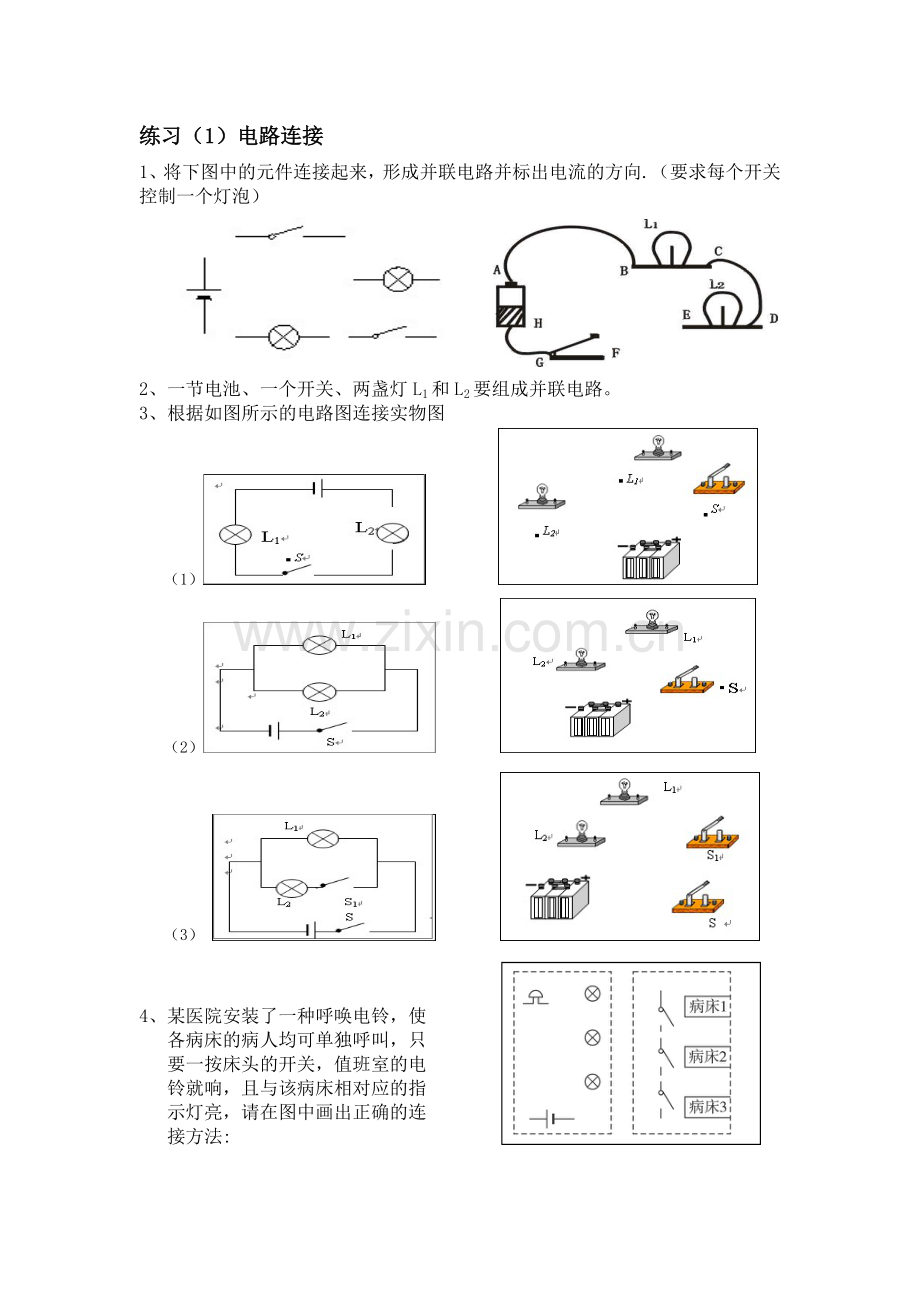

怎样根据电路图连接实物图方法 电路图中元件的连接方式有两种：电器串联，电器并联。1.在串联电路中，电路只有一条通路，从电源的正极开始，依次连接各个元件，直到电源的负极；2.在并联电路中，电路有多条支路，首先连一条元件比较多的支路，形成一个圈。把剩余的元件尽量都留在圈里或圈外，避免出现导线相交的现象。其次找到分点和合点。分点是靠近电源的正极，导线分岔的地方。合点是靠近电源的负极，导线汇合的地方。然后在从分点开始依次连接其它支路上的元件至合点。倘若有电压表，最后把电压表并联在要测的用电器两端（注意电压表正负接线柱的正确接法和量程的正确选择）。下面用并联电路来说明：例：按照电路图连接实物图 分析：电灯L1、L2是并联，根据并联电路中电路有多条支路，首先连一条元件比较多的支路，形成一个圈。这个圈是有电源、开关S1、L1、电流表形成的，把它们依次连接起来如图3。把L2、S2甩在这个圈外如图3。在图1中，A点是导线分岔的地方，并且靠近电源的正极是分点，A点是在开关S1、L1之间，在实物图中分点和合点必须在接线柱上，图3中的对应点只能是在S1的左接线柱或L1的右接线柱。B点是导线汇合的地方，并且靠近电源的负极是合点。图3中的对应点只能是在电流表和负极之间，一般电源的正负极只接一根导线，所以汇合点在电流表的负接线柱上，从A出发依次接S2、电灯L2至合点B.如图4 练习（1）电路连接1、将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡） 2、一节电池、一个开关、两盏灯L1和L2要组成并联电路。3、根据如图所示的电路图连接实物图 （1） （2） （3） 4、某医院安装了一种呼唤电铃，使 各病床的病人均可单独呼叫，只 要一按床头的开关，值班室的电 铃就响，且与该病床相对应的指 示灯亮，请在图中画出正确的连 接方法: 如何将实物图转化为电路图方法：1.在串联电路中，由实物图画电路图非常容易，即从电源的正极开始，把各元件依次连接至电源的负极；2.在并联电路中，由实物图画电路图的方法较难，其方法是首先找到节点（即分点和合点），节点是在一个接线柱上接有两根或两根以上的导线，靠近电源正极的是分点，靠近电源负极的是合点。然后在节点之间看并列接着几条支路（电压表可以看成一个支路），并列画出，在支路上先画出用电器，再画出开关或电流表。最后画出干路上的元件，用实心点表示节点补全电路。下面用实例说明:例1：根据图1画出电路图 分析：如图1从电源的正极到电源的负极，电流有多条路径，故用电器是并联。A点接有两根导线并且靠近电源的负极，故A点是合点。B点接有两根导线并且靠近电源的正极，故B点是分点。AB两点之间有两条支路，上面的一条支路用电器是L1，下面一条支路用电器是L2，所以并列画出电灯L1和电灯L2，再在L1的左侧是电流表，L2的右侧是开关S2，最后再画出干路的元件S1和电源，补全电路图即可如图2。例2：根据图1画出电路图 分析：同例1的分析A是合点，B是分点。AB之间有三条路径（把电压表也可以看成电流的通路），最上面的是L1用电器中间的是L2，最下面的一条是电压表，三者并列接在AB之间，L1的右侧是电流表A2，最后把干路上的A1、开关、电源连接起来，补全电路即可（如图4）练习（2）根据如图所示的实物图画出电路图
