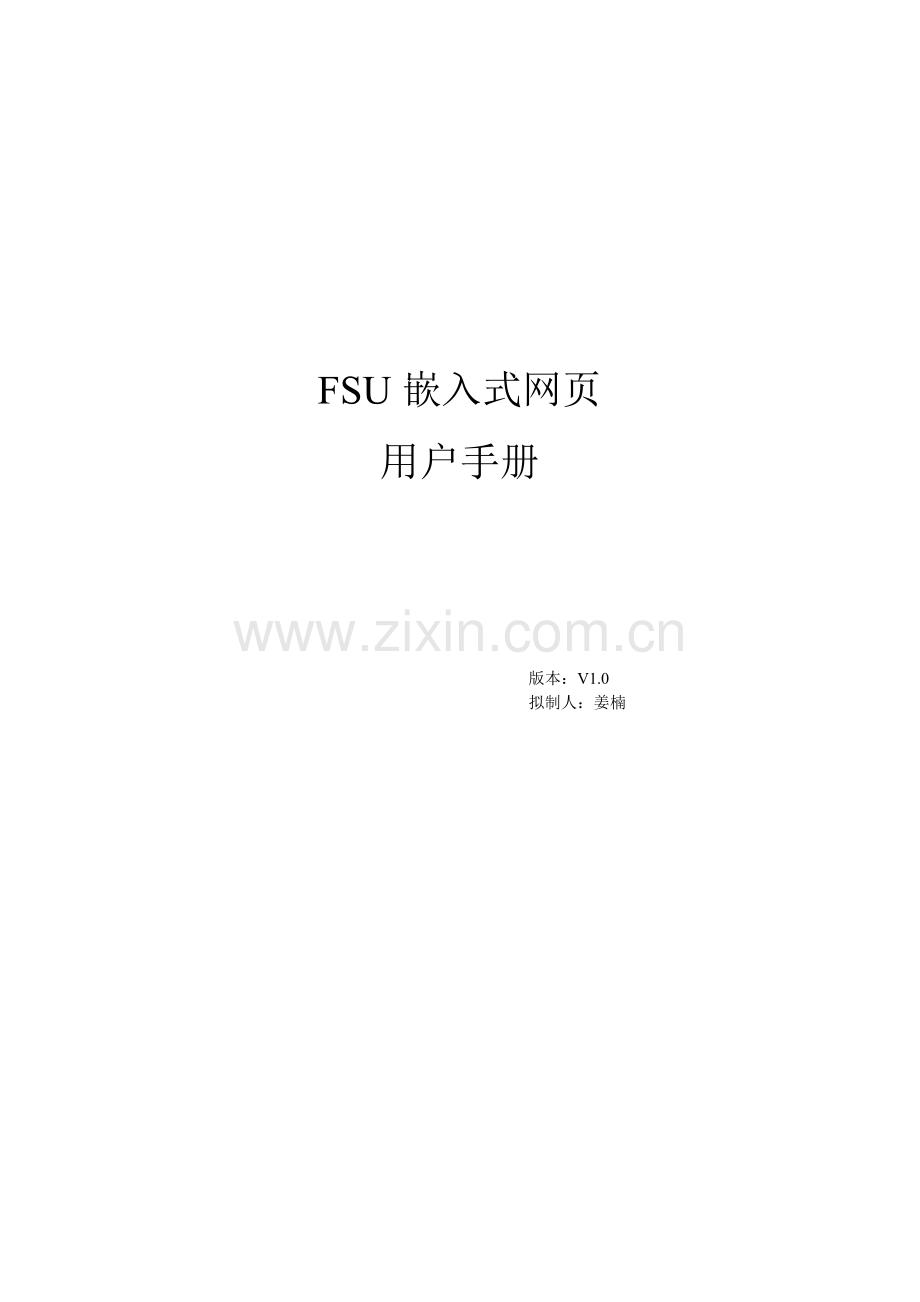

FSU嵌入式网页
用户手册

版本：V1.0
拟制人：姜楠

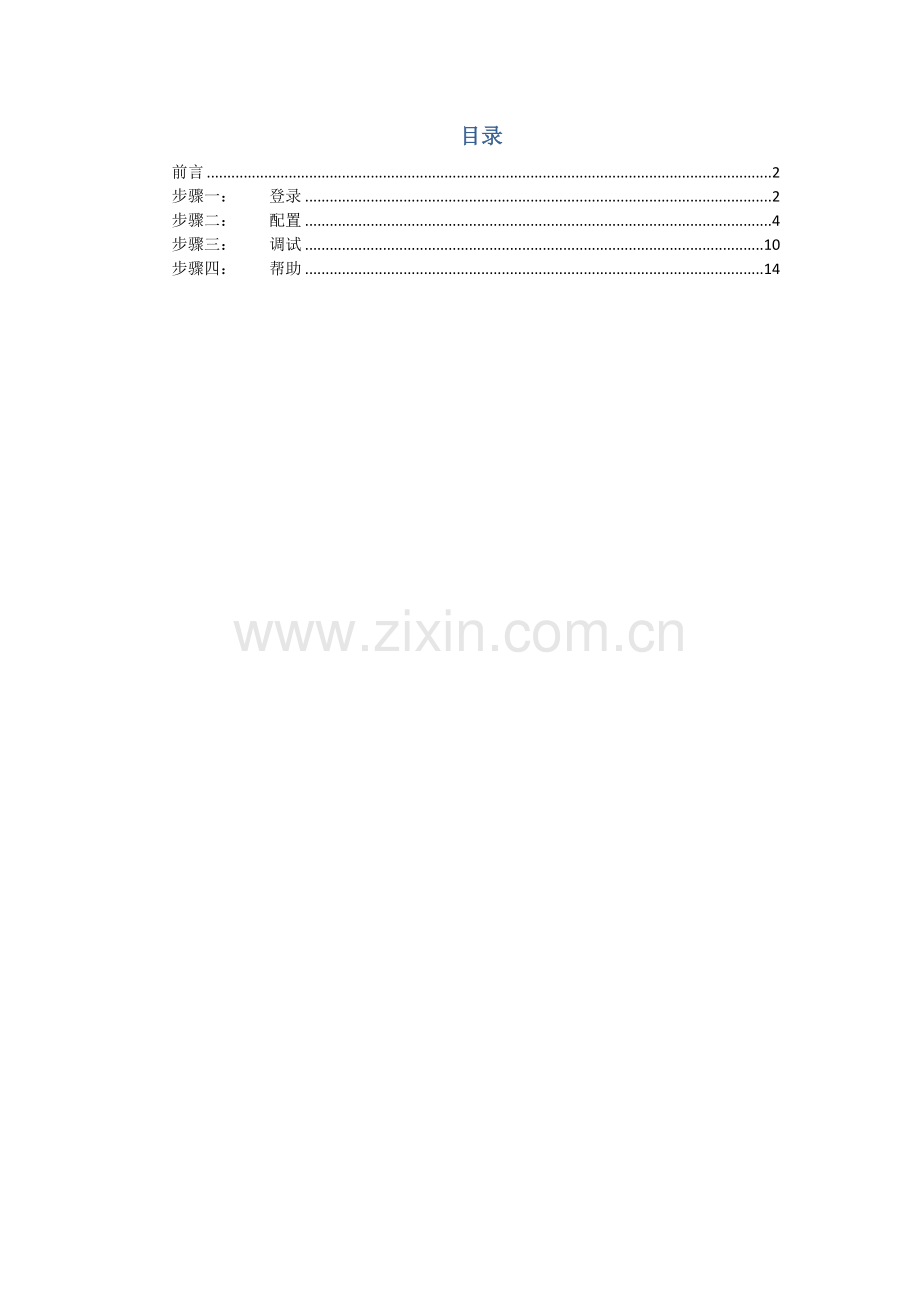

目录
前言 2
步骤一： 登录 2
步骤二： 配置 4
步骤三： 调试 10
步骤四： 帮助 14

前言

本文详细阐述针对接入铁塔系统FSU的配置和调试功能，按现场调试步骤进行分节说明。调试配置前请仔细阅读后操作。

步骤一： 登录
1) 用网线连接好FSU后，打开浏览器，输入采集器IP地址，默认出厂IP-192.168.100.100,进入网页主界面，如下图
注意：
a) 浏览器最好使用IE8以上版本，以及Google浏览器，其他版本浏览器未经测试

2) 输入用户名及密码登录系统，用户:user，密码:emerson，登录后进入浏览界面，如下图

未升级前的FSU信息，如下图：

FSU断电，插入升级U盘后，再重新加电。升级后的FSU信息，如下图：

FSU配置前需要进行时间获取和应用

步骤二： 配置
1) 点击上方菜单中配置选项，进入配置界面，如下图

导入io.cfg文件，可做配置使用

2) 首先进入IO通道属性界面，在这里进行设置各个通道的配置属性
a) 修改：选中某一行，修改完毕后点击应用。
b) 导入：点击导入IO配置文件链接，可以将事先制作好的配置文件导入，省去修改的麻烦

3) 点击左侧站点配置选项，进入MU配置界面，如下图

a) 填写站点信息FSU编码和FSUCode都填写一个编码,SC地址不改
b) 添加串口设备， 输入设备实际接入的端口、地址、参数、名称、铁塔设备编码等信息， 并导入设备模板和SO库， 已经导入过SO库可以不必再导入，更新除外，配置完毕后点击增加，如下图，继续增加以此类推。 也可点击某一行进行修改。
注意：是否为1501选项为添加IPLU1501设备才勾选，其他情况不要勾选

无线猫协议OZJXDGPSE6-02，使用串口参数9600.n.8.1，地址1，设备编码以实际为准
c) 将滚动条下移，进行添加IO设备，输入设备名称和设备编码，进行增加，如下图

d) 配置完毕后点击保存，如果不需要再进行其它配置项改动，在是否应用提示框中点击确定使配置生效
注意：如果有样板站配置可在界面最底端分别导入XML和INI配置，重新刷新页面，然后重新编辑铁塔ID等信息即可减少操作

4) 点击左侧其他配置选项，进入配置界面，如下图
a) USB Modem掉电重启设置： 如果是板载IO，请选择板载继电器，并选择DO口号
如果是接入的IPLU1501的继电器端口上， 需要配置IPLU1501所接的端口和设备地址、DO口号（本次工程无IPLU1501）
b) 灯控联动设置：选择DO口号

5) 点击左侧设备种类映射配置，进入配置界面，如下图
注意：此界面用于铁塔设备类型ID和我司设备类型ID的映射关系配置， 一般情况下不需要修改， 可能会存在新增的情况， 请谨慎操作

步骤三： 调试
1) 配置完毕后， 并且应用了新的配置后，在上方菜单栏中选择铁塔选项，如下图
a) 后台程序将自动进行拨号注册，拨号成功后Modem拨号状态和L2TP拨号状态会更新
b) 铁塔系统注册成功后注册状态会显示为在线
注意：
u 状态信息需要手动刷新，但不要刷新太频繁， 否则会使拨号程序繁忙
u 拨号成功后，铁塔注册状态可能会比铁塔系统状态滞后一些时间，这是由于网络状态不好或者铁塔系统回复确认信息速度原因导致，请30秒刷新一次查看

2) 当铁塔注册状态变为在线后，切换到实时监控页面，开始调试，如下图
a) 蓝色标准信号为和铁塔绑定信号，我们调试重点也是关注此类信号
b) 当产生告警和结束告警时，对比铁塔系统上是否正常产生告警
c) 如果网页产生告警， 铁塔系统无告警， 请点击铁塔->铁塔告警页面查看发送给铁塔的告警是否有显示，未显示可能的原因如下，请仔细检查并咨询开发部
1信号基类ID未与铁塔ID绑定
2 网络情况不好，移动天线，调整无线信号强度

3) IP视频调试： 点击页面左侧菜单IP调试进入选择页面
a) 如果是网口直连设备，并且IP摄像头也接入，选择IP视频（局域网直连）查看图像
b) 如果是远程无线访问选择IP视频（无线连接查看）
注意：IP摄像头默认地址192.168.100.88， 如果不是此IP，请先设置摄像头IP为此IP
用户名：admin 密码Enp12345，图像位置调整如下图

4）调试记录
调试完毕后请保存调试记录，用于工程维护所用
a) 输入工程名和合同号进行保存
b) 查看调试结果显示目前的调试信息，如下图
注意：告警测试必须含有开始告警和结束告警时间才算合格

步骤四： 帮助
打开菜单栏中的帮助信息查看当前FSU类型、以及版本等信息， 用于现场反馈问题时所用，如下图
