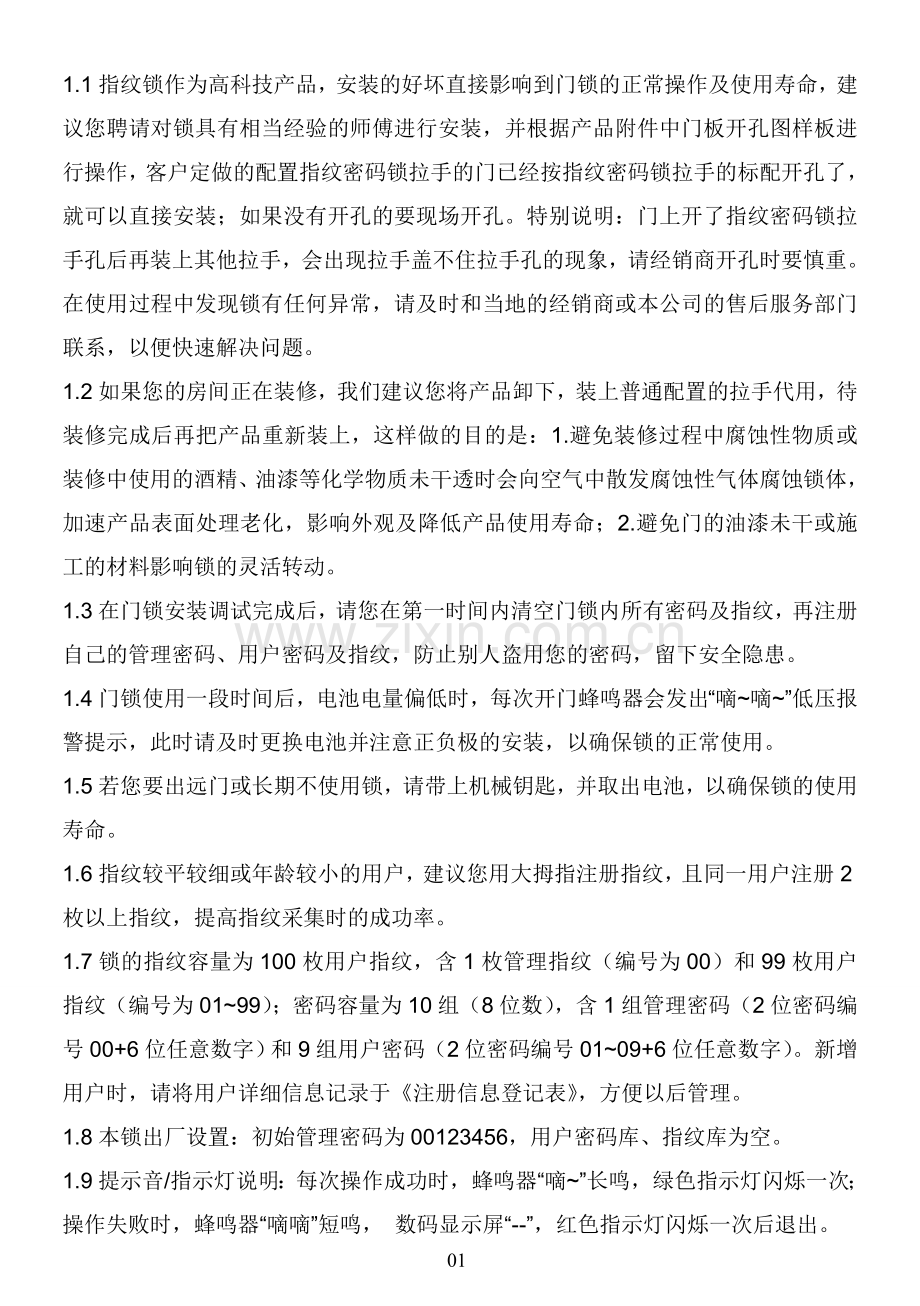

1.1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行操作，客户定做的配置指纹密码锁拉手的门已经按指纹密码锁拉手的标配开孔了，就可以直接安装；如果没有开孔的要现场开孔。特别说明：门上开了指纹密码锁拉手孔后再装上其他拉手，会出现拉手盖不住拉手孔的现象，请经销商开孔时要慎重。在使用过程中发现锁有任何异常，请及时和当地的经销商或本公司的售后服务部门联系，以便快速解决问题。
1.2如果您的房间正在装修，我们建议您将产品卸下，装上普通配置的拉手代用，待装修完成后再把产品重新装上，这样做的目的是：1.避免装修过程中腐蚀性物质或装修中使用的酒精、油漆等化学物质未干透时会向空气中散发腐蚀性气体腐蚀锁体，加速产品表面处理老化，影响外观及降低产品使用寿命；2.避免门的油漆未干或施工的材料影响锁的灵活转动。
1.3在门锁安装调试完成后，请您在第一时间内清空门锁内所有密码及指纹，再注册自己的管理密码、用户密码及指纹，防止别人盗用您的密码，留下安全隐患。
1.4门锁使用一段时间后，电池电量偏低时，每次开门蜂鸣器会发出“嘀~嘀~”低压报警提示，此时请及时更换电池并注意正负极的安装，以确保锁的正常使用。
1.5若您要出远门或长期不使用锁，请带上机械钥匙，并取出电池，以确保锁的使用寿命。
1.6指纹较平较细或年龄较小的用户，建议您用大拇指注册指纹，且同一用户注册2枚以上指纹，提高指纹采集时的成功率。
1.7锁的指纹容量为100枚用户指纹，含1枚管理指纹（编号为00）和99枚用户指纹（编号为01~99）；密码容量为10组（8位数），含1组管理密码（2位密码编号00+6位任意数字）和9组用户密码（2位密码编号01~09+6位任意数字）。新增用户时，请将用户详细信息记录于《注册信息登记表》，方便以后管理。
1.8本锁出厂设置：初始管理密码为00123456，用户密码库、指纹库为空。
1.9提示音/指示灯说明：每次操作成功时，蜂鸣器“嘀~”长鸣，绿色指示灯闪烁一次；操作失败时，蜂鸣器“嘀嘀”短鸣， 数码显示屏“--”，红色指示灯闪烁一次后退出。

01

02

3.1基本功能
1.1.1 开门功能
钥匙开门
密码开门
指纹开门

1.1.2 常开功能
启动常开功能：登入<管理指纹>数码显示屏显示“FP”字样，在锁闭前（5秒之内）按任意数字键，进入常开状态（绿色指示灯每三秒钟闪一次）。
取消常开功能：再次登入<管理指纹>开门，便可取消常开状态。
1.1.3 反锁功能
WL-Z01款指纹锁：门关上后主锁舌自动弹出上锁。在门内旋转反锁旋纽，实现门内锁死功能，此时在门外无论采用哪种方式都不能开门；在门外用钥匙逆时针旋转。
1.1.4 警示功能
（1） 低压报警
当电池欠压，在每次对锁或指纹操作时蜂鸣器会发出3声报警,此时系统还能继续工作，但应及时更换电池。
（2） 防拆报警
当强行拆除或打开锁体外壳时，系统会发出连续的急促音，输入正确密码或指纹可解除报警。
（3） *按键锁定功能*
连续3次输入错误密码，键盘将自动锁闭15分钟，按任意数字键，都有报警音。
02
输入正确的指纹可以解除自锁（若门已打开可用拆缷电池的方法快速解除）。
1.2 操作与管理
1.2.1 开门方法
本锁支持三种单独开门方式：密码开门、指纹开门、机械钥匙开门。
① 密码开门：输入开门密码，验证通过后绿色指示灯亮，数码显示屏显示“00”，蜂鸣器长鸣一声后，转动把手即可开门；（管理密码不可开门）
② 指纹开门：打开滑盖或按#键，指纹采集灯灯亮，验证任意一枚成功登记过的指纹。指纹识别成功后，绿色指示灯亮，数码显示屏显示指纹编号（00~99），蜂鸣器长鸣一声，转动把手即可开门；
③ 机械钥匙开门：用随锁附带的机械钥匙开门。
1、 清空指纹库
按住后锁体<指纹管理键>（*按键位置参照1.1.1项外观图*）不放（约8秒），操作有效时蜂鸣器“嘀”一声长响，数码显示屏显示“00”，表示指纹库清空成功。
注意事项：指纹库清空后,系统内的所有指纹将被全部清除.所有用户指纹都需重新登记，操作前请慎重。
2、 清空用户开门密码
按住后锁体<密码管理键>（*按键位置参照1.1.1项外观图*）不放（约8秒），操作有效时蜂鸣器“嘀”一声长响，数码显示屏显示“00”。表示用户密码清空成功。
注意事项：清空用户开门密码不影响管理密码。
3、 更改管理密码
初始<管理密码>为00123456，先按住后锁体<指纹管理键>不放（约8秒）清空指纹库，再按住后锁体<密码管理键>不放（约8秒）清空所有用户密码，再按一下后锁体<密码管理键>,蜂鸣器短鸣，数码显示屏闪烁显示“0”；输入8位数字管理密码（输入<管理密码>时一定是编号00加六位任意数字，如00323232），按“#”确认，蜂鸣器嘀一声长响，表示更改<管理密码>成功。
注意事项：1.管理密码的权限：管理（增加/删除）用户密码和指纹，不能用来开门。
2.此步骤直接覆盖以前设置的管理密码，设置成功后，以前的管理密码不可用。
4、 增加用户开门密码
先登入<管理密码>，再直接输入想要设置的用户开门密码（用户开门密码一定是编号01~09加六位任意数字，如05131313），再按“#”键确认，数码显示屏显示“00”，
03
表示用户密码增加成功。若数码显示屏显示“——”则表示此密码编号已存在。
注意事项：用户密码权限：开门
5、 删除用户开门密码
先登入<管理密码>，蜂鸣器嘀一声长响，输入两位需删除的用户开门密码编号（只需输入用户开门密码编号（01~09）即可），按“#”确认，数码显示屏显示“00”，表示用户密码删除成功。若显示“——”则表示此密码编号不存在。
6、 增加指纹
6.1、管理密码增加指纹
<管理密码>可添加注册<管理指纹>和<用户指纹>，方法如下：
先登入<管理密码>（数码显示屏显示“00”），再按“#”键（此时数码显示屏显示一组默认可用的指纹编号，若选用系统默认的指纹编号则直接按“#”键），此时输入要添加的指纹编号（如00或03）再按“#”键，指纹采集灯亮，现在开始采集指纹(指纹采集方法----当指纹采集灯亮时，放入要录入指纹的手指（方法参照指纹采集要领）在指纹采集灯灭的同时听到“嘀”的一声响后拿起手指，表示采集一次指纹成功（每采集成功一次，蜂鸣器都会 “嘀”一声），连续三次放入同一手指，蜂鸣器长“嘀”一声，数码显示屏显示“00”后再消失则表示指纹添加成功。
注意事项：1.指纹的编号不可重复，当输入的指纹编号已经存在时，则数码显示屏显示“――”，指示灯亮红灯，蜂鸣器发出“嘀-嘀”短叫两声后退出。
2. 00编号为<管理指纹>，具有添加和删除其他指纹的管理权限(00号管理指纹要用管理密码来进行添加或删除!)。
3. 01-99为开门指纹,00编号指纹也能开门
6.2、 管理指纹增加用户指纹
<管理指纹>只能添加注册<用户指纹>，方法如下：
登入管理指纹（数码显示屏显示”FP”），再按“#”键（此时数码显示屏显示一组默认可用的指纹编号，若选用系统默认的指纹编号则直接按“#”键），此时输入要添加的指纹编号01~09（如01或03）再按“#”键，指纹采集灯亮，现在开始采集指纹(指纹采集方法----当指纹采集灯亮时，放入要录入指纹的手指（方法参照指纹采集要领）在指纹采集灯灭的同时听到“嘀”的一声响后拿起手指，表示采集一次指纹成功（每采集成功一次，蜂鸣器都会 “嘀”一声），连续三次放入同一手指，蜂鸣器长“嘀”一声，数码显示屏显示“00”后再消失则表示指纹添加成功。
注意事项：
<管理指纹>权限：管理（添加/删除）用户指纹、开门；<用户指纹>权限：开门。<管理指纹>只能由<管理密码>管理（添加/删除），<用户指纹>可由<管理密码>或<管理指纹>来管理（添加/删除）。

04
7、 删除用户指纹
7.1、 管理密码删除指纹
<管理密码>可删除<管理指纹>和<用户指纹>，方法如下：
先登入<管理密码>（此时数码显示屏显示“00”），再按下“*”号键（数码显示屏闪烁显示“0”），此时输入需删除的指纹编号00~09（输入指纹编号00则表示删除<管理指纹>，输入01~09则表示删除<用户指纹>）再按“#”确认，蜂鸣器嘀一声长响（此时数码显示屏显示“00”）后数码显示屏关闭，表示删除指纹成功。若数码显示屏显示“——”则表示此指纹编号不存在。
7.2、管理指纹删除指纹
<管理指纹>只能删除<用户指纹>，方法如下：
先登入<管理指纹>（此时数码显示屏显示”FP”）， 再按下“*”号键（数码显示屏闪烁显示“0”），此时输入需删除的指纹编号01~09（如01或03）再按“#”确认，蜂鸣器嘀一声长响（此时数码显示屏显示“00”）后数码显示屏关闭，表示删除用户指纹成功。若数码显示屏显示“——”则表示此指纹编号不存在。
8、 指纹采集要领
指纹中心包含了图像大部分信息，采集、验证指纹时请正确放置手指。方法：把手指放在指纹采集窗上，力度适中，尽量平放。如下图：

9、 应急电源使用
当未带机械钥匙且系统因电池耗尽无法工作时，可外接9V电池（6F22，9V）作为应急电源，9V电池接于前锁体下两个铆柱即可给本锁供电，之后按正常的操作步骤开门即可。
05

04

把锁芯装到锁体里面用螺丝固定；
1. 将内方钢和旋扭卡插销插进锁体孔内；
2. 将前锁体电源线从门方槽里穿到门后面接好后锁体电源线，另一电源线接口和锁体电机线对接；
3. 再把后锁体把手方孔对准内方钢，旋扭孔（旋扭对准OFF位置）对准小方轴旋扭插销,用半沉头螺丝把前后锁体固定好；
常见问题排除
问题
原因
排除方法
1. 指纹验证成功，绿色指示灯亮，门无法开。
①门锁安装问题。
请专业人员检查。
②锁芯机械故障，锁芯线折断或锁芯线没装好。
2. 用机械钥匙无法开门。
①机械钥匙不正确。
使用正确机械钥匙。
②锁头损坏。
用其它方法开门后请专业人员查检查门锁并更换损坏的零件。
③锁芯损坏。

06
问题
原因
排除方法
3. 验证指纹开门时，红色指示灯亮，蜂鸣器“滴滴~”短鸣，不能开门。
①该指纹为非法指纹。
使用有效指纹或改用密码或钥匙开门。
②该指纹已经被注销。
③有效指纹的位置偏差过大。
重新验证指纹，将手指平放在指纹采集窗中心，缩小与登记时指纹位置差距；或改用密码或钥匙开门。
④该指纹破损。
重新登记一枚指纹（建议同一用户应注册2枚以上指纹）；或改用密码或钥匙开门。
⑤手太干\湿\冷。
将手指保湿\擦干\保暖后再验证指纹；改用密码或钥匙开门。
⑥采集指纹时用力过大，指纹变形。
用正确方式重新验证指纹。
⑦采集指纹时用力过轻，指纹大部分未与指纹采集窗充分接触。
⑧阳光直射影响指纹成像。
用任何不透光的物件遮住强光再验证指纹。
4. 转动前把手，主锁舌不能完全打进去。
①锁芯上油部件粘有灰尘或前后锁体接线未放好卡住锁芯。
请专业人员检查门锁。
②门锁天地杆松动了。
5. 验证有效密码或指纹，状态正常，电机不工作，无法开门。
①连接线松动。
请专业人员查检查门锁并更换损坏的零件。
②电机故障。
6. 按键无反应。
①电池耗尽或正负极装反。
用外接电源或机械钥匙开门后检查电池。
②4次输入错误密码，键盘自动锁定。
隔15分钟再操作键盘。
③前后锁体连接线松动。
用机械钥匙开门后，请专业人员检查门锁。
7. 输入有效密码或验证有效指纹，电机正常转动，前把手空转，无法开门。
①验证指纹或密码时把手未回位。
将把手回位后，重新输入有效密码或验证有效指纹。
②固定方轴的紧固螺钉松动。
请专业人员检查门锁。
8. 门锁常开常闭，无法正常使用。
①离合器组件故障。
请专业人员检查门锁。
②固定方轴的紧固螺钉松动。
